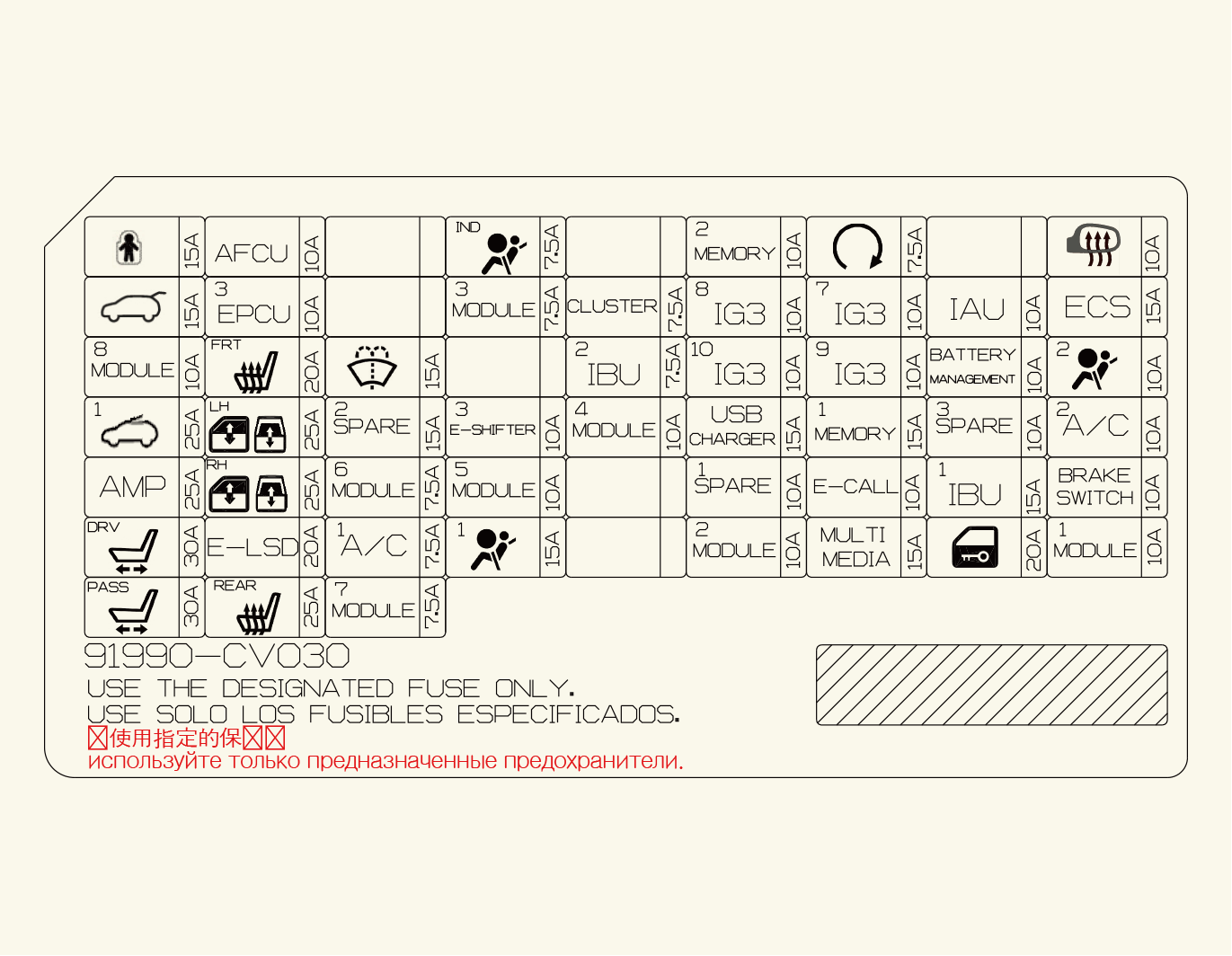

Реле блокировки детского замка, реле разблокировки детского замка

AFCU

На потолочной консоли

Предохранитель — MEMORY2, блок динамической подсветки интерьера, левая/правая подсветка амортизирующей прокладки, ADP, проекционный дисплей, блок ADS

Блок управления транспортным средством (VCU), интегрированный блок управления электрооборудованием кузова (IBU)

Блок внешних зеркал водителя/пассажира

Защелка двери багажного отделения

Задний инвертор

Многофункциональный переключатель, интегрированный блок управления электрооборудованием кузова (IBU), переключатель стоп-сигналов, модуль двери водителя

Проекционный дисплей, приборная панель

Блок V2L, ICCU, VCMS, задний электронный масляный насос, CDM

Датчик температуры в салоне автомобиля, главный блок управления аудио/видео и навигацией, отопитель с положительным температурным коэффициентом, модуль управления системой кондиционирования, приборный щиток

Наружная ручка водительской/пассажирской двери

Подвеска с электронным управлением

Модуль электропривода водительского/пассажирского сиденья, ручной переключатель управления сиденьем водителя/пассажира

Модуль управления вентиляцией передних сидений, модуль управления подогревателями передних сидений

Многофункциональный переключатель

Интегрированный блок управления электрооборудованием кузова (IBU)

Блок управления системой (SCU), задний инвертор, BMU

Не используется

BMU

Модуль управления системой SRS

Электродвигатель люка в крыше

Предохранительный модуль электрического стеклоподъемника водительской двери (LHD), предохранительный модуль электрического стеклоподъемника пассажирской двери (RHD), предохранительный модуль электрического стеклоподъемника задней левой двери

Не используется

Поворотная ручка электронного переключения передач (автоматическая коробка передач)

Передний/задний левый/правый угловой радар, передний/задний инвертор, ЭБУ вождения системы ADAS, блок VESS (система виртуального звука двигателя),передний радар, камера переднего вида, ЭБУ парковки системы ADAS, переключатель верхней крышки консоли

Зарядное устройство USB на сиденье водителя/пассажира, зарядное устройство USB передней консоли №1/№2

Предохранитель — MEMORY2, приборный щиток, модуль управления системой кондиционирования, лампа динамической подсветки интерьера на консоли (верхняя/нижняя), напольный переключатель консоли, лампа динамической подсветки интерьера на двери водителя/пассажира, левая/правая лампа динамической подсветки интерьера на задней двери

Не используется

Модуль управления системой кондиционирования, клапан высокого давления, клапан хладагента №1/№2, соединительная панель P/R (реле вентилятора), охладитель BSA №1, клапан охлаждающей жидкости системы кондиционирования

AMP (усилитель)

Предохранительный модуль электрического стеклоподъемника пассажирской двери (LHD), предохранительный модуль электрического стеклоподъемника водительской двери (RHD), предохранительный модуль электрического стеклоподъемника задней правой двери

Интегрированный блок управления электрооборудованием кузова (IBU)

Разъем канала передачи данных, электрохромное зеркало, модуль экстренного вызова, ADP, главный блок управления аудио/видео и навигацией, переключатель аварийной панели, левая/правая фара, AMP (усилитель), беспроводное зарядное устройство для смартфона, модуль электропривода сиденья водителя/пассажира, модуль управления вентиляцией передних сидений, модуль управления подогревом передних сидений, модуль управления подогревом задних сидений, переключатель напольной консоли, модуль устройства автоматической регулировки угла наклона передних фар, модуль IFS (интеллектуальная система переднего освещения)

Не используется

Модуль экстренного вызова

Интегрированный блок управления электрооборудованием кузова (IBU)

Переключатель стоп-сигналов, интегрированный блок управления электрооборудованием кузова (IBU)

Переключатель электропривода водительского сиденья, модуль электропривода водительского сиденья с интегрированной системой памяти (IMS)

Модуль управления системой кондиционирования

Модуль управления системой SRS

AMP (усилитель), ADP, соединительная панель P/E (реле розетки питания), интегрированный блок управления электрооборудованием кузова (IBU), модуль экстренного вызова, блок ADAS, клавиатура системы управления аудио/видео и навигацией, главный блок управления аудио/видео и навигацией

Головное устройство аудио-, видео- и навигационной системой

Реле дверного замка, реле разблокировки дверей, реле взаимной блокировки

Выключатель аварийной сигнализации, многофункциональный переключатель, разъем канала передачи данных, датчик дождя, сигнализация UIP, датчик UIP, блок PTG, модуль двери водителя, блок внешних зеркал водителя/пассажира

Переключатель электропривода пассажирского сиденья, модуль реле пассажирского сиденья

Модуль управления подогревом задних сидений

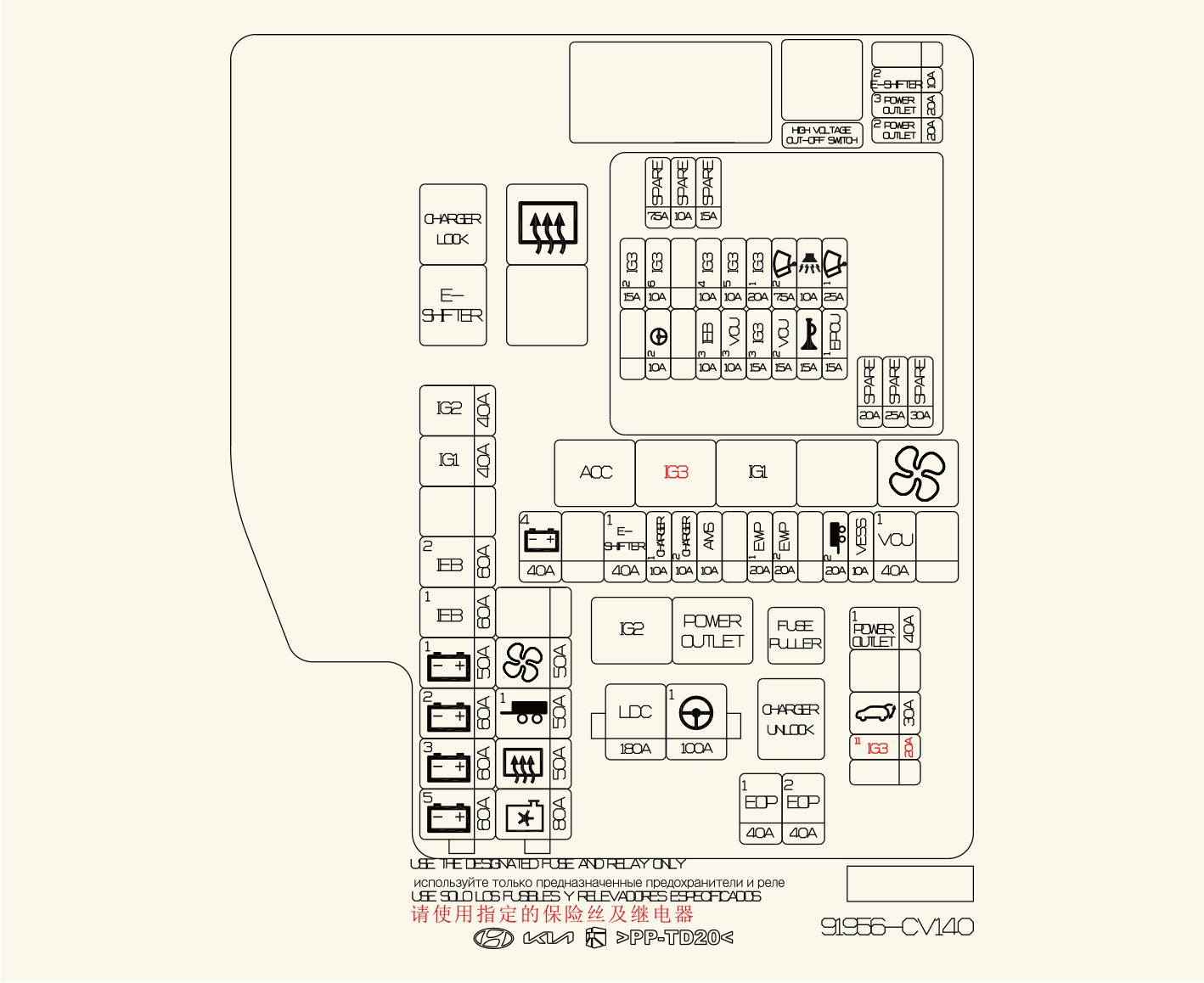

Соединительная панель P/R (предохранитель: P/OUTLET1, T/GATE, EOP1, EOP2)

Блок MDPS

* MDPS — это то же самое, что и EPS (электроусилитель руля).

Блок печатной платы (главное реле IG3, предохранитель: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

Соединительная панель ICU (предохранитель: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)

Соединительная панель ICU (IPS1, PS6, IPS8, IPS9, IPS10)

Соединительная панель ICU (IPS2, IPS3, IPS5, IPS7, IPS13)

Блок IEB

Блок IEB

Соединительная панель P/R (реле ACC, реле IG1)

Соединительная панель P/R (реле IG2)

Электродвигателт вентилятора охлаждения

Соединительная панель P/R (реле заднего обогревателя)

Блок соединителя прицепа

Соединительная панель P/R (реле вентилятора)

Соединительная панель ICU (Реле блокировки долговременной нагрузки на защелку, предохранитель: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

Соединительная панель P/R (реле электронного переключения передач, предохранитель: E-SHIFTER2)

Соединительная панель P/R (реле блокировки зарядного устройства, реле разблокировки зарядного устройства), ICCU, VCMSCDM

CDM

Датчик АКБ 12 В

Электронный водяной насос №1

Электронный водяной насос №2

Блок соединителя прицепа

Блок VESS

VCU

Power Outlet Relay

Блок PTG

Соединительная панель ICU (предохранитель: IG3 8, IG3 7, IG3 10, IG3 9)

Задний электронный масляный насос

Передний электронный масляный насос (4WD)

Реле электронного переключения передач, блок управления запуском (SCU), регулятор электронного переключения передач

Задняя розетка питания

Передняя розетка питания

Блок печатной платы (главное реле стеклоочистителя)

Передний инвертор (4WD)

Блок печатной платы (реле звукового сигнала охранной сигнализации)

Блок печатной платы (реле звукового сигнала)

Интегрированный блок управления электрооборудованием кузова (IBU)

VCU

Соединительная панель ICU (предохранитель: IG3 8, IG3 7, IG3 10, IG3 9)

Электронный водяной насос

Система управления АКБ, 3-ходовой клапан охлаждающей жидкости

VCU

Электронный водяной насос №1, №2, электронный компрессор системы кондиционирования

Блок IEB

Вентилятор охлаждения электродвигателя, передний электронный масляный насос (4WD)

Блок MDPS

* MDPS — это то же самое, что и EPS (электроусилитель руля).

Передний инвертор (4WD), VCU
