Innstilling av frontlys og tåkelys foran (for Europa)
Innstilling av frontlys
-
Pump opp dekkene til angitt trykk og fjern eventuell last fra bilen, unntatt skrutrekker, reservehjul og verktøy.
-
Bilen bør stå på jevnt underlag.
-
Tegn opp vannrette linjer (vannrette linjer som går gjennom midten av hver frontlykt) og en loddrett linje (loddrett linje som går gjennom midten av frontlyktene) på skjermen.
-
Med frontlykt og batteri i normal tilstand justerer du frontlyktene slik at den lyseste delen faller på de loddrette og vannrette linjene.
-

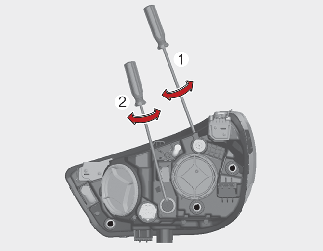

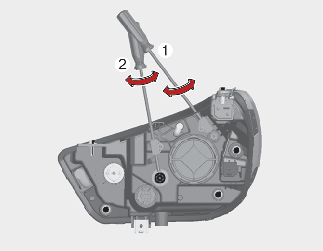

Du beveger nær- og fjernlyset til venstre og høyre ved å vri skrutrekkeren (1) med klokken eller mot klokken. Du beveger nær- og fjernlyset opp og ned ved å vri skrutrekkeren (2) med klokken eller mot klokken.
Innstilling av tåkelys foran
Tåkelyset foran kan stilles inn på samme måte som hovedlyset. Med frontlykt og batteri i normal tilstand justerer du fremre tåkelys.

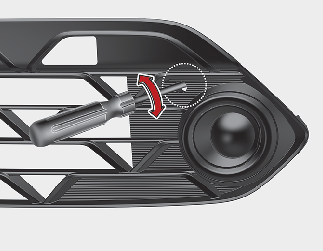

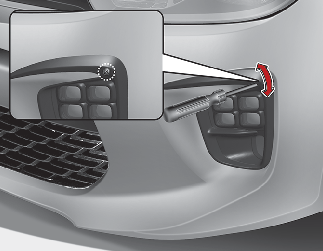

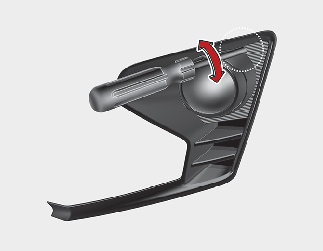

Du beveger fremre tåkelys opp eller ned ved å vri skrutrekkeren med klokken eller mot klokken.

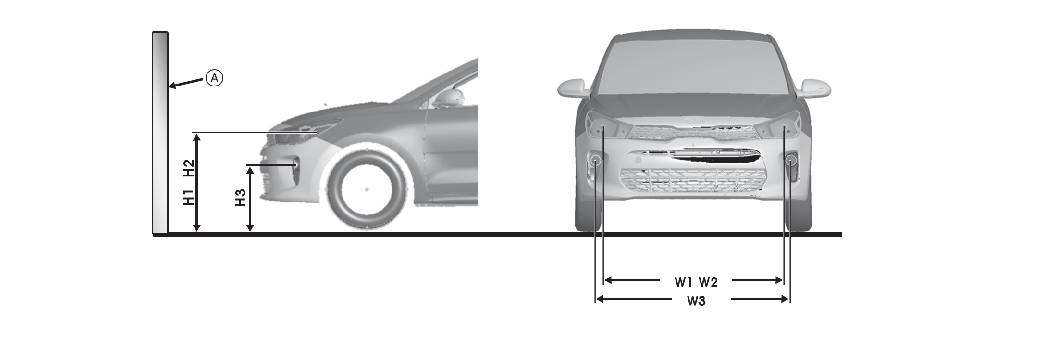

Siktepunkt
* A : Skjerm
|
Bilens tilstand |
Frontlys (lyspære av MFR-type) |
Frontlys (LED MFR-type) |
||||||
|---|---|---|---|---|---|---|---|---|
|
Bakkeklaring |
Avstand mellom lykter |
Bakkeklaring |
Avstand mellom lykter |
|||||
|
Nærlys |
Fjernlys |
Nærlys |
Fjernlys |
Nærlys |
Fjernlys |
Nærlys |
Fjernlys |
|
|
H1 |
H2 |
W1 |
W2 |
H1'' |
H2'' |
W1'' |
W2'' |
|
|
Uten fører / [mm (in)] |
722 (28,4) |
722 (28,4) |
1320 (52) |
1320 (52,0) |
706 |
706 |
1332 (52,4) |
1332 (52,4) |
|
Med fører / [mm (in)] |
713 (2807) |
715 (28,1) |
1320 (52) |
1320 (52,0) |
700 (27,6) |
700 (27,6) |
1332 (52,4) |
1332 (52,4) |
|
Bilens tilstand |
Frontlyslampe (BI-FUNKSJONSTYPE) |
|||
|---|---|---|---|---|
|
Bakkeklaring |
Avstand mellom lykter |
|||
|
Nærlys |
Fjernlys |
Nærlys |
Fjernlys |
|
|
H1' ' ' |
H2' ' ' |
W1' ' ' |
W2' ' ' |
|
|
Uten fører / [mm (in)] |
725 (28,5) |
725 (28,5) |
1333 (52,5) |
1333 (52,5) |
|
Med fører / [mm (in)] |
716 (28,2) |
718 (28,3) |
1333 (52,5) |
1333 (52,5) |
|
Bilens tilstand |
Tåkelys foran (øvre tåkelystype) |
Tåkelys foran (nedre tåkelystype) |
Tåkelys foran (LED-type) |
|||
|---|---|---|---|---|---|---|
|
Bakkeklaring |
Avstand mellom lykter |
Bakkeklaring |
Avstand mellom lykter |
Bakkeklaring |
Avstand mellom lykter |
|
|
H3 |
W3 |
H3'' |
W3'' |
H3' ' ' |
W3' ' ' |
|
|
Uten fører / [mm (in)] |
483 (19,0) |
1460 (57,5) |
334 (13,1) |
996 (39,2) |
462 (18,2) |
1431 (56,3) |
|
Med fører / [mm (in)] |
478 (18.8) |
1460 (57,5) |
329 (12,9) |
996 (39,2) |
453 (17,8) |
1431 (56,3) |
-
Slå på nærlyset uten at føreren er i bilen.
-
Skjæringslinjen skal projiseres i skjæringslinjen som vist i illustrasjonen.
-
Når du stiller inn nærlyset, bør det justeres vertikalt etter at det er justert horisontalt.
-
Hvis hovedlyset er utstyrt med en høydejusteringsenhet, skal bryteren for høydejusteringsenheten justeres med 0 posisjoner.

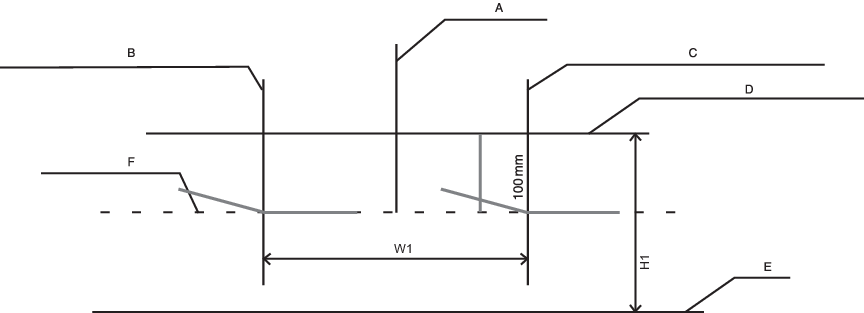

A: Bilens akse
B: Vertikal linje for pærens midtpunkt i venstre frontlys
C: Vertikal linje for pærens midtpunkt i høyre frontlys
D: Horisontal linje for pærenes midtpunkt i frontlysene
E: Bakke
F: Avskjæringslinje
-
Slå på nærlyset uten at føreren er i bilen.
-
Skjæringslinjen skal projiseres i skjæringslinjen som vist i illustrasjonen.
-
Når du stiller inn nærlyset, bør det justeres vertikalt etter at det er justert horisontalt.
-
Hvis hovedlyset er utstyrt med en høydejusteringsenhet, skal bryteren for høydejusteringsenheten justeres med 0 posisjoner.
A: Bilens akse
B: Vertikal linje for pærens midtpunkt i venstre frontlys
C: Vertikal linje for pærens midtpunkt i høyre frontlys
D: Horisontal linje for pærenes midtpunkt i frontlysene
E: Bakke
F: Avskjæringslinje
-
Slå på tåkelys på uten at føreren er i bilen.
-
Grenselinjen mellom lys og mørke skal være innen det godkjente området (sjattert felt).
A: Bilens akse
B: Vertikal linje for pærens midtpunkt i venstre tåkelys
C: Vertikal linje for pærens midtpunkt i høyre tåkelys
D: Horisontal linje for pærenes midtpunkt i tåkelysene
E: Bakke
F: Avskjæringslinje
G: Øvre grense
