Portables Ladegerät

Code und Stecker (Codeset)
Anschlusskasten
Ladekabel und Ladestecker

Das portable Ladegerät kann für Haushaltsstrom verwendet werden, wenn die Wechselstromladung oder Gleichstromladung nicht verfügbar ist.

Einstellung der Aufladung für das portable Ladegerät

A: Stecker
B: Elektrische Steckdose

Prüfen Sie die Nenndaten der Steckdose, bevor Sie den Stecker mit der Steckdose verbinden.
Schließen Sie den Stecker an eine Steckdose zu Hause an.
Überprüfen Sie das Anzeigefenster auf dem Anschlusskasten.
Drücken Sie den Knopf (1) auf der Rückseite des Anschlusskastens 2 bis 8 Sekunden, um den Ladezustand einzustellen. (Siehe Ladekabelart und Beispiel zur Einstellung der Aufladung.)
Der gewünschte Ladezustand im Anzeigefenster des Anschlusskastens ändert sich jedes Mal, wenn Sie die Taste (1) drücken.
Wenn Sie den gewünschten Ladezustand eingestellt haben, beginnen Sie mit der Aufladung wie für portable Ladegeräte beschrieben.

* Beispiel für die Einstellung der ICCB-Aufladung

* Das Beispiel dient nur als Referenz und kann je nach Umgebung variieren.

Ausgangsstrom	ICCB-Ladezustand	Anschlusskasten-Anzeigefenster
14-16 A	12A
13-12 A	10A
11-10 A	8A
9-8 A	6A

ACHTUNG

Achten Sie darauf, dass die gewählte Aufladung nicht die Kapazität Ihres Schutzschalters überschreitet, um ein Ansprechen der Sicherung zu vermeiden.

Anschluss eines portablen Ladegeräts (ICCB: Kabelanschlusskasten)

Schließen Sie den Stecker an eine Steckdose zu Hause an.
- A: Stecker
- B: Elektrische Steckdose
Prüfen Sie, ob die Betriebslampe (grün) auf dem Anschlusskasten aufleuchtet.
Betätigen Sie das Bremspedal und ziehen Sie die Feststellbremse an.
Stellen Sie alle Schalter auf AUS, legen Sie den Wählhebel in die Position P (Parken), und schalten Sie das Fahrzeug AUS. Wenn der Ladevorgang ohne den Gang in P (Parken) eingeleitet wird, beginnt der Ladevorgang , sobald der Gang automatisch auf P (Parken) geschaltet wurde.
Die Ladeklappe öffnen.

Weitere Details finden Sie unter Mehr Details.
Öffnen Sie die Schutzkappen des Ladeanschlusses und des Ladesteckers. Überprüfen Sie, ob Fremdkörper oder Staub vorhanden sind.

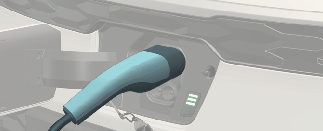

Erfassen Sie den Ladestecker am Griff und verbinden Sie ihn mit der Ladebuchse zum Aufladen des Fahrzeuges. Drücken Sie den Stecker ganz hinein. Wenn Ladestecker und Ladebuchse nicht richtig verbunden sind, besteht Brandgefahr.
Der Ladevorgang beginnt automatisch (Ladekontrollleuchte leuchtet auf).

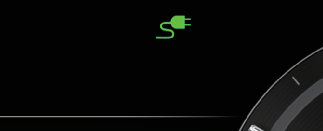

Überprüfen Sie, ob die Ladekontrollleuchte der Hochspannungsbatterie () im Kombiinstrument leuchtet. Der Ladevorgang ist nicht aktiv, wenn die Ladekontrollleuchte () AUS ist. Wenn der Ladestecker nicht richtig angeschlossen ist, schließen Sie das Ladekabel zur Aufladung erneut an.

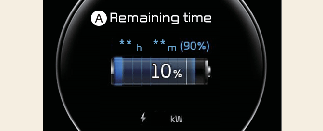

Nach dem Start des Ladevorgangs wird die voraussichtliche Ladezeit für 1 Minute im Kombiinstrument angezeigt.

A: Restzeit

Wenn Sie beim Laden die Fahrertür öffnen, wird die voraussichtliche Ladezeit außerdem etwa 1 Minute auf dem Kombiinstrument angezeigt. Wenn eine geplante Aufladung oder eine geplante Nutzung der Klimaanlage/Heizung eingestellt ist, wird die geschätzte Aufladezeit als „--“ angezeigt.

Überprüfung des Ladestatus

Beim Laden der Hochvoltbatterie kann der Ladezustand von der Fahrzeugaußenseite aus geprüft werden.

Weitere Details finden Sie unter Mehr Details.

HINWEIS

Wenn Sie die Ladeklappe aufgrund von Frost nicht öffnen können, klopfen Sie leicht dagegen oder entfernen Sie das Eis um die Ladeklappe. Versuchen Sie nicht, die Ladeklappe gewaltsam zu öffnen.
Wählen Sie EV → Einstellungssymbol auf dem Bildschirm → Ladeanschluss-Sperrmodus im Infotainment-System. Der Ladestecker wird je nach gewähltem Modus zu einer anderen Zeit in der Ladebuchse verriegelt.
- Modus Immer verriegeln: Der Stecker wird gesperrt, wenn der Stecker in die Ladebuchse gesteckt ist.
- Modus Während des Ladevorgangs verriegeln: Der Stecker wird gesperrt, wenn der Ladevorgang beginnt.
Weitere Details finden Sie unter Mehr Details.

Das Infotainment-System kann sich nach Aktualisierungen ändern. Weitere Informationen finden Sie in der Anleitung des Infotainment-Systems und in der Kurzanleitung.
Zwar ist ein Ladevorgang möglich, wenn sich der EV-Knopf in der Stellung EIN/START befindet, doch zu Ihrer Sicherheit sollten Sie den Ladevorgang nur beginnen, wenn sich der EV-Knopf in der Stellung OFF befindet und die Parkstellung (P) eingelegt ist. Nach Beginn der Aufladung können Sie elektrische Geräte, beispielsweise das Radio, benutzen, wenn Sie die EV-Taste in die Position START oder ON stellen.

Während des Ladevorgangs kann der Schalthebel nicht von P (Parken) in einen anderen Gang geschaltet werden.
Je nach den Bedingungen und dem Alter der Hochspannungsbatterie, den technischen Daten des Ladegerätes und der Umgebungstemperatur kann die Zeit bis zur Aufladung der Hochspannungsbatterie abweichen.

Ladekontrollleuchte für das portable Ladegerät

Kontrollleuchte		Details
POWER		ON (Ein): Strom eingeschaltet
CHARGE (Laden)		ON (Ein): Lade-Blinken: Strombegrenzung durch zu hohe Steckertemperatur oder hohe Innentemperatur
FAULT (Fehler)		Blinken: Ladevorgang unterbrochen
CHARGE LEVEL (Ladestand)	12	12 A
	10	10 A
	08	8 A
	06	6 A
	Der Ladestrom ändert sich, wenn Sie die Taste (1) für weniger als 1 Sekunde drücken und das Ladegerät mit einer Steckdose verbunden ist, aber nicht mit dem Fahrzeug. Anschlusskasten

Zustand/Diagnose/Gegenmaßnahme

Ladestecker an das Fahrzeug angeschlossen (NETZ Grün EIN)
Stecker an Steckdose angeschlossen (NETZ Grün EIN)

Beim Laden

Ladekontrollleuchte (NETZ Grün EIN/LADEN Blau EIN)
Ladestrom

Vor dem Einstecken des Ladesteckers am Fahrzeug (NETZ Grün EIN, FEHLER Rot blinkt)

Abnormale Temperatur
Fehler am ICCB (Kabelanschlusskasten)

Am Fahrzeug eingesteckt (NETZ Grün EIN, FEHLER Rot Blinkt)

Fehler des Diagnosegeräts
Leckstrom
Abnormale Temperatur

Leckstromfehler (NETZ Grün EIN, FEHLER Rot blinkt)

Nachdem Sie den Netzstecker abgezogen und wieder eingesteckt haben, drücken Sie die Taste für 2 Sekunden oder länger, um den Fehler zu löschen.

Stromsparmodus

Die Ladestandsanzeige wird ausgeschaltet, wenn mehr als 1 Minute lang keine Statusänderung erfolgt.

Anschluss eines portablen Ladegeräts (ICCB: Kabelanschlusskasten)

Erfassen Sie den Griff des Ladesteckers fest und ziehen Sie ihn heraus.
Achten Sie darauf, dass Sie die Ladeklappe komplett schließen.

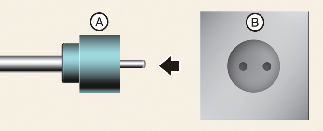

Ziehen Sie den Stecker aus der Haushaltsteckdose. Ziehen Sie nicht an dem Kabel, wenn Sie den Stecker entfernen wollen.

A: Stecker

B: Elektrische Steckdose
Schließen Sie die Schutzabdeckungen für Ladestecker und Ladebuchse, um sie vor Fremdkörpern zu schützen.
Wenn ein persönlicher Ladestecker verwendet wird, bewahren Sie den Stecker im Kabelstaufach auf.

Sicherheitshinweise für das portable Ladegerät (ICCB: Kabelanschlusskasten)

Verwenden Sie ein zertifiziertes portables Ladegerät von einem Kia-Händler/Servicepartner.
Versuchen Sie nicht, das portable Ladegerät zu reparieren, zu zerlegen oder einzustellen.
Verwenden Sie keine Verlängerungsschnur und keinen Adapter.
Stoppen Sie bei einem Defekt sofort.
Fassen Sie den Stecker und den Ladestecker nicht mit feuchten Händen an.
Berühren Sie nicht die Klemme des Wechselstrom-Ladesteckers und die Wechselstrom-Ladebuchse im Fahrzeug.
Verbinden Sie den Ladestecker nicht mit einer Spannung, die nicht den Vorschriften entspricht.
Verwenden Sie das portable Ladegerät nicht, wenn es verschlissen oder in irgendeiner Weise beschädigt ist oder blanke Teile zugänglich sind.
Wenn das ICCB-Gehäuse und der Wechselstromladestecker beschädigt sind, Risse aufweisen oder Drähte freiliegen, darf das portable Ladegerät nicht verwendet werden.
Lassen Sie Kinder das portable Ladegerät nicht bedienen oder berühren.
Halten Sie den Anschlusskasten frei von Wasser.
Halten Sie den normalen Ladestecker bzw. Anschlussbuchse frei von Fremdkörpern.
Treten Sie nicht auf das Kabel oder die Leitung. Ziehen Sie nicht an dem Kabel oder der Leitung und verdrehen oder verbiegen Sie diese nicht.
Laden Sie den Akku nicht bei Gewitter auf.
Lassen Sie den Anschlusskasten nicht herunterfallen und stellen Sie keine schweren Gegenstände auf den Anschlusskasten.
Stellen Sie beim Laden in der Nähe des Ladegeräts keine Gegenstände auf, die hohe Temperaturen erzeugen können.
Beim Laden an einer beschädigten oder verschlissenen Haushaltssteckdose besteht die Gefahr eines elektrischen Schlages. Wenn Sie Zweifel an der Funktionsfähigkeit der Steckdose haben, lassen Sie diese von einer Elektrofachkraft überprüfen.
Nehmen Sie sofort das portable Ladegerät außer Betrieb, wenn die Haushaltsteckdose oder Teile überhitzt sind oder Sie Brandgeruch bemerken.

HINWEIS

Um Diebstahl des Ladekabels zu verhindern, kann der Ladestecker nicht von der Buchse abgezogen werden, während die Türen verriegelt sind oder sich der Ladestecker im Immer verriegeln-Modus befindet. Entriegeln Sie alle Türen, um den Ladestecker von der Buchse abzuziehen.

Wenn sich das Fahrzeug jedoch im Modus Während des Ladevorgangs verriegeln befindet, wird der Ladestecker automatisch entsperrt, sobald der Ladevorgang abgeschlossen ist.

Wenn der Ladestecker abgezogen wird, ohne dass die Entriegelungstaste gedrückt wird, können der Stecker und der Eingang beschädigt werden.

Weitere Details finden Sie unter Mehr Details.

Wenn die Entriegelungstaste auch nach dem Entriegeln aller Türen nicht funktioniert, ziehen Sie im Motorraum am Notzug und drücken Sie die Entriegelungstaste im Stecker, um ihn vom Fahrzeug zu trennen. Wenn die Entriegelungstaste weiterhin nicht funktioniert, empfehlen wir, sich an einen KIA-Händler/Servicepartner zu wenden.
