Beschreibung der Sicherungs- und Relaiskästen

Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inklusive ihrer Bezeichnungen und der zugehörigen Amperezahlen.

HINWEIS

Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

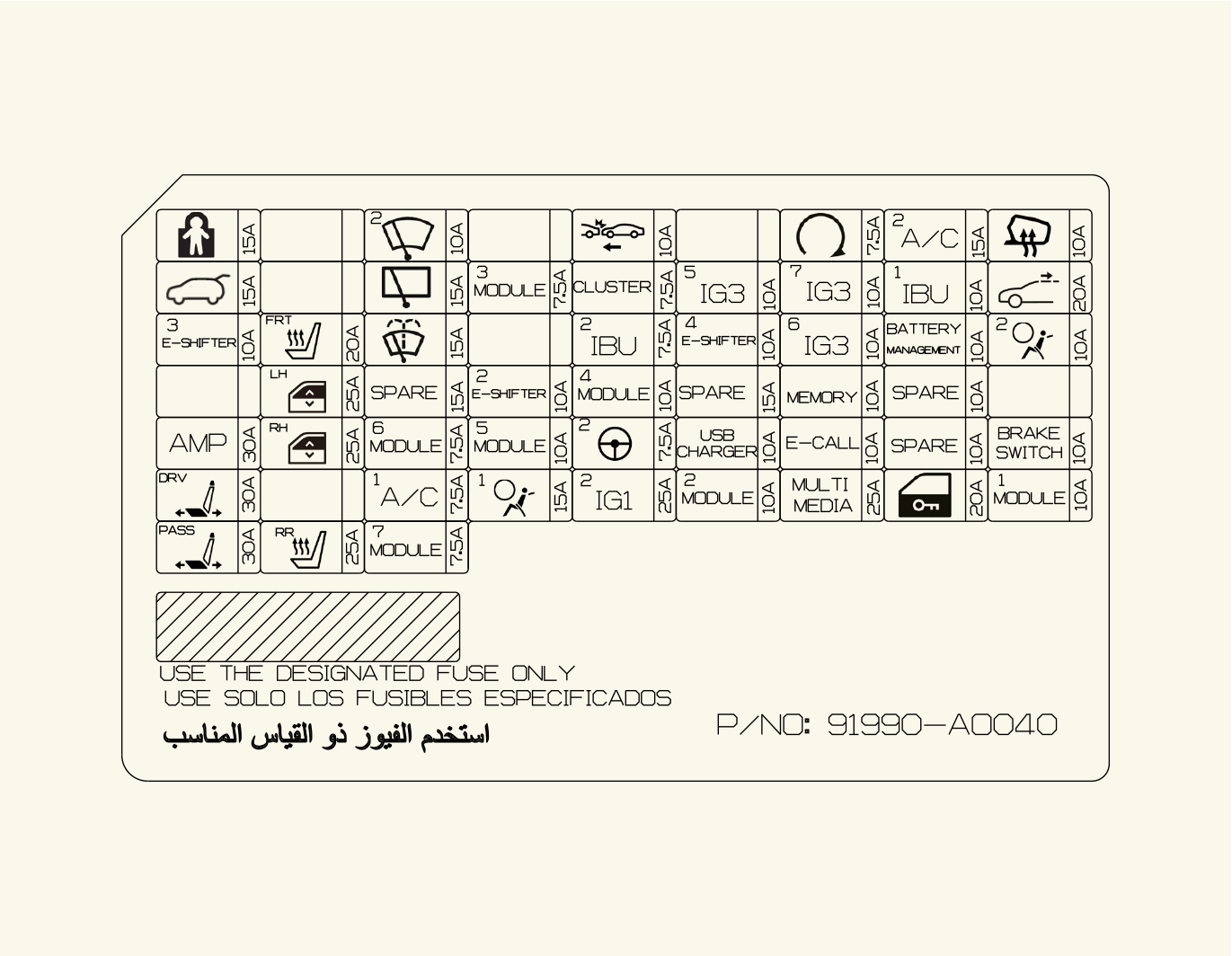

Sicherungskasten auf der Fahrerseite

ICU-Verteilerblock

Bezeichnung der Sicherung	Nennleistung der Sicherung	Geschützter Stromkreis
CHILD LOCK	15A	Kindersicherungs-/Entriegelungsrelais
MODULE 7	7,5 A	Vordersitz-Steuergerät, Rücksitzheizung, AC-Umrichter
E-SHIFTER 2	10A	Elektronischer ATM (Automatikgetriebe) Wählhebel
MEMORY	10A	HUD, Ambienteleuchte, KLIMAANLAGE, Kombiinstrument
IG3 5	10A	V2L
IG3 6	10A	BMS
IG3 7	10A	KLIMAANLAGE, Audio/AVN-Steuergerät, Kombiinstrument, CDM, PM-Sensor
FRONT WIPER 2	10A	Windschutzscheibenwischermotor
REAR WIPER	15A	Heckscheibenwischer-Relais, Heckscheibenwischermotor
MDPS 2	7,5 A	MDPS-Einheit (Motorgetriebene Servolenkung) * MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung).
IG1 2	25A	Motorraum-Verteilerblock (PCB-BLOCKSICHERUNG - IEB4, ECU3, DCT3, EWP3)
FCA	10A	Frontradar
START	7,5 A	VCU, IBU (integrierte Bordnetzsteuereinheit)
HEATED MIRROR	10A	Einheit elektrisch verstellbarer Fahrer-/Beifahrer-Außenspiegel
TAILGATE OPEN	15A	Heckklappenverriegelung
MODULE3	7,5 A	Multifunktionsschalter, IBU (integrierte Bordnetzsteuereinheit), Bremslichtschalter, Fahrertürmodul
CLUSTER	7,5 A	Head-Up-Display, Kombiinstrument
IAU	10A	Fahrer-/Beifahrertür-Außengriff
S/HEATER FRT	20A	Vordersitzbelüftung-Steuergerät, Vordersitzheizungs-Steuergerät
WASHER	15A	Multifunktionsschalter
IBU2	7,5 A	IBU (integrierte Bordnetzsteuereinheit)
BATTERY MANAGEMENT	10A	BMU
AIR BAG2	10A	Steuermodul für SRS-System (zusätzliches Rückhaltesystem)
SUNROOF1	20A	Schiebedachmotor
P/WINDOW LH	25A	Fahrersicherheitsfensterheber-Modul links, Beifahrersicherheitsfensterheber-Modul rechts, Fensterheberschalter hinten links
E-SHIFTER 3	10A	Elektronischer ATM (Automatikgetriebe) Wählhebel
MODULE4	10A	Eckradar vorn/hinten links/rechts, Umrichter vorne/hinten, ADAS-Einheit (Fahren), VESS-Einheit (virtueller Motorgeräusch-Simulator), Radar vorn, Frontkamera, ADAS-Einheit, Schalter für obere Konsolenabdeckung
USB CHARGER	10A	USB-Ladegerät Fahrer-/Beifahrersitz, USB-Ladegerät Konsole vorne Nr. 1/Nr. 2
A/C2	15A	A/C-Steuergerät, Hochdruckventil, Kältemittelventil Nr. 1 / Nr. 2 P/R-Verteilerblock (Gebläserelais), BSA-Kühler Nr. 1, A/C-Kühlmittelventil
AMP	30A	AMP (Verstärker)
P/WINDOW RH	25A	Beifahrersicherheitsfensterheber-Modul links, Fahrersicherheitsfensterheber-Modul rechts, Fensterheberschalter hinten rechts
MODULE 6	7,5 A	IBU (integrierte Bordnetzsteuereinheit)
MODULE 5	10A	Datenverbindungsanschluss, Elektrochromer Spiegel, E-CALL-Einheit, ADP, Audio/Video- und Navigations-Haupteinheit, Crash-Pad-Schalter, Scheinwerfer rechts/links, AMP (Verstärker), Kabelloses Smartphone-Ladegerät, Elektrisches Sitzmodul für Fahrer/Beifahrer, Steuermodul für vordere Sitzbelüftung, Sitzheizungs-Steuermodul vorne, Sitzheizungs-Steuermodul hinten, Konsolenbodenschalter, Modul für automatische Scheinwerfer-Leuchtweitenregulierung, IFS-Modul (Intelligent Front-Lighting System)
E-CALL	10A	E-CALL Einheit (Notruf)
IBU 1	10A	IBU (integrierte Bordnetzsteuereinheit)
BRAKE SWITCH	10A	Bremsleuchtenschalter, IBU (integrierte Bordnetzsteuereinheit)
P/SEAT DRV	30A	Schalter für Fahrersitzverstellung, Elektrisches Sitzverstellmodul Fahrersitz (mit IMS - integriertes Speichersystem)
A/C1	7,5 A	A/C-Steuergerät
AIR BAG 1	15A	Steuermodul für SRS-System (zusätzliches Rückhaltesystem)
MODULE 2	10A	AMP (Verstärker), ADP, P/E-Verteilerblock (Steckdosenrelais), IBU (Integrierte Bordnetzsteuereinheit), E-CALL-Einheit, ADAS-Einheit, Audio/Video- und Navigationstastatur, Audio/Video- und Navigations-Haupteinheit
MULTIMEDIA	25A	Audio-/Video- und Navigationshaupteinheit
DOOR LOCK	20A	Türverriegelungs-/Türentriegelungsrelais, Totverriegelungsrelais
MODULE 1	10A	Warnblinkschalter, Multifunktionsschalter, Datenverbindungsanschluss, Regensensor, UIP-Sirene, UIP-Sensor, PTG-Einheit, Fahrertürmodul, elektrisch verstellbarer Fahrer-/Beifahrer-Außenspiegel
P/SEAT PASS	30A	Schalter für den elektrischen Beifahrersitz, Elektrisches Sitzverstellmodul Beifahrersitz
S/HEATER RR	25A	Sitzheizungs-Steuermodul hinten

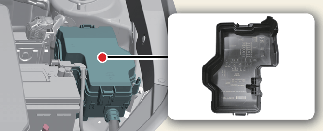

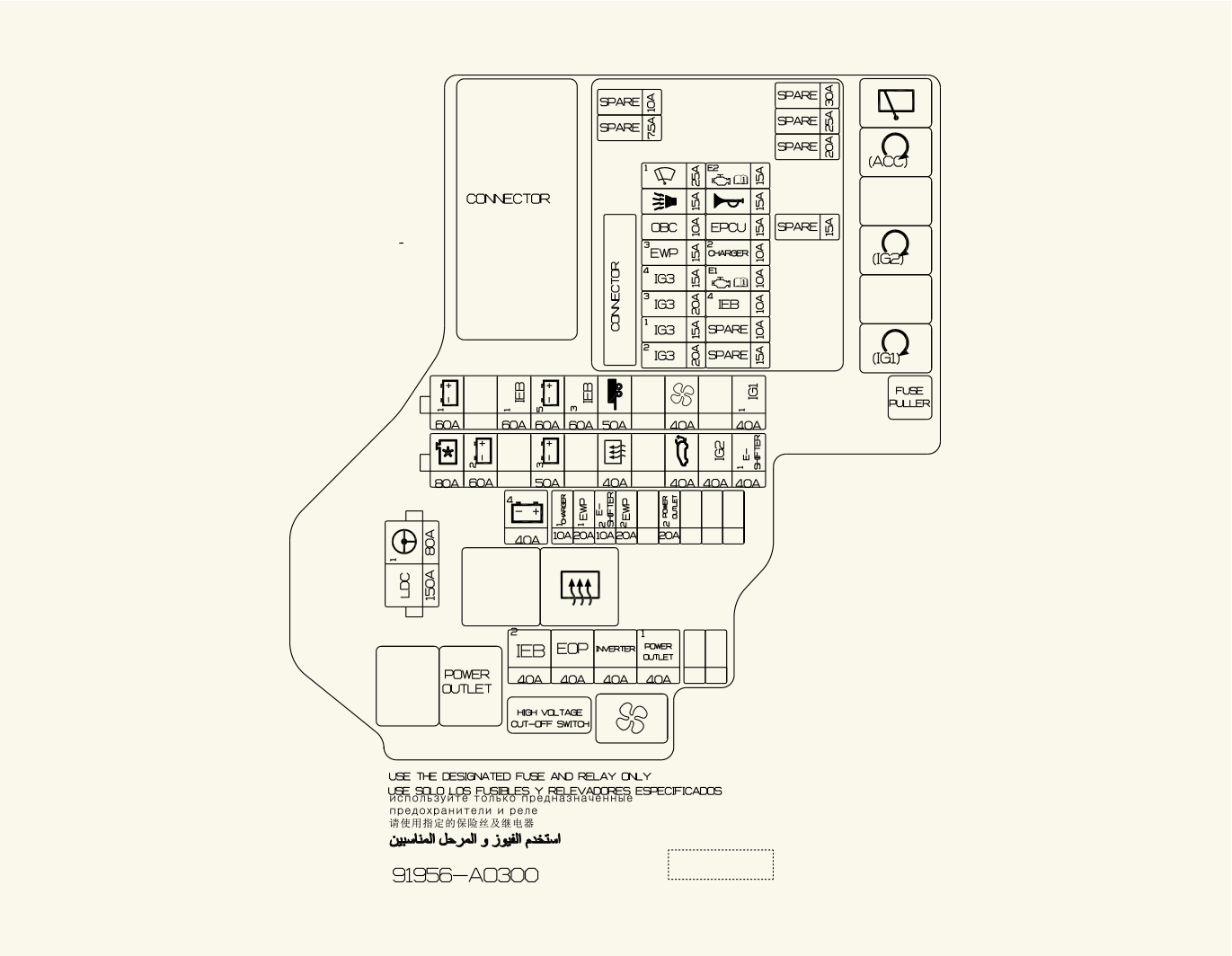

Sicherungskasten im Motorraum

Stromkreis (P/R-Verteilerblock)

Bezeichnung der Sicherung		Nennleistung der Sicherung	Geschützter Stromkreis
MEHRFACH-SICHERUNG-1	LDC	150A	Sicherung (IEM, EOP, Umrichter, Steckdose)
MEHRFACH-SICHERUNG-1	MDPS1	80A	MDPS-Einheit * MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung).
MEHRFACH-SICHERUNG-3	B+5	60A	PCB-Block (IG3 Hauptrelais, Sicherung: WISCHER1, EPCU1, B/ALARM, HUPE, VCU2)
	IG1 1	40A	(SICHERUNG -MODUL2, USB-LADEGERÄT, A/BAG1, IBU2, MDPS2, KOMBIINSTRUMENT, MODUL3, AIRBAG IND, MODUL4, MODUL5, E-SHIFTER2, FCA, ING1 2 )
	B+1	60A	ICU-Verteilerblock (IPS2, IPS3, IPS5, IPS7, IPS12, IPS14)
	IEB 1	60A	IEB-Einheit
	IEB 3	60A	IEB-Einheit
	IG1	50A	Anhängeranschlusseinheit
	BLOWER	40A	Motorraum-Verteilerblock (Gebläserelais)
MEHRFACH-SICHERUNG-2	C/FAN	80A	Kühllüftermotor
	RR HTD	40A	P/R-Verteilerblock (Relais Heckscheibenheizung)
	B+2	60A	ICU-Verteilerblock (IPS)
	B+3	50A	ICU-VERTEILERBLOCK (SICHERUNG - KINDERSICHERUNG, E-SCHALTHEBEL3, EL. FENSTERHEB. LI., EL. FENSTERHEB. R., HECKKLAPPE ÖFFNEN, AMP, P/FAHRERSITZ, P/BEIFAHRERSITZ, SITZHEIZ. VO., SITZHEIZ. HI.), EWP2
	POWER TAILGATE	40A	Einheit Elektrische Heckklappe
	IG2	40A	ICU-VERTEILERBLOCK (SICHERUNG - WASCHANLAGE, A/C, MODUL6, MODUL7, SCHEIBENWISCHER HI.)
	E-SHIFTER 1	40A	SCU
SICHERUNG	B+4	40A	ICU-Verteilerblock (Langzeit-Lastsperrrelais, Sicherung: IAU, ECS, BATTERIE-MANAGEMENT, AIRBAG2, MEMORY1, ERSATZ3 (B+), A/C2, E-CALL, IBU1, BREMSSCHALTER, MULTIMEDIA, TÜRVERRIEGELUNG, MODUL1)
	IEB 2	40A	IEB-Einheit
	CHARGER 1	10A	CDM
	EWP1	20A	Elektronische Wasserpumpe #1
	EWP2	20A	Elektronische Wasserpumpe #2
	P/OUTLET1	40A	Steckdosenrelais
	INVERTER	40A	Elektronische Ölpumpe hinten
	EOP	40A	Elektronische Ölpumpe vorn
	E-SHIFTER2	10A	Relais E-Schaltwippe, SCU, Elektronischer ATM (Automatikgetriebe) Wählhebel
	P/OUTLET2	20A	Vordere Steckdose

Leiterplattenblock

Bezeichnung der Sicherung	Nennleistung der Sicherung	Geschützter Stromkreis
WIPER1	25A	Leiterplattenblock (Hauptrelais Scheibenwischer)
EPCU	15A	Vorderer Umrichter
B/ALARM	15A	Leiterplattenblock (Relais für Alarmanlagenhupe)
HORN	15A	Leiterplattenblock (Relais für Hupe)
OBC	10A	ICCU, VCMS
EWP 3	15A	EWP PE
IG3 1	15A	Umrichter, VCU
IG3 3	20A	Elektronische Wasserpumpe
EPCU	15A	Umrichter
ECU 1	10A	VCU
IG3 4	15A	ICCU, VCMS, CDM, Kühlgebläse
IEB 4	10A	IEB-Einheit
CHARGER 2	10A	Ladestecker-Entriegelungsrelais
IG3 2	20A	3WEGE V/V, EOP, ICU (IG3-SICHERUNG)
