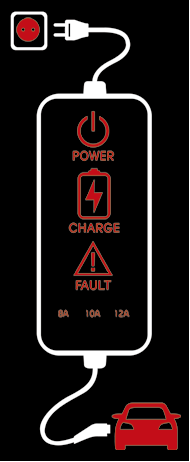

Indikator		Detaljer
PLUGG	(Grønn)	På: Strøm på Blinker: Temperatursensorfeil i støpsel
PLUGG	(Rød)	På: Beskyttelse mot høy temperatur for pluggen Blinker: Advarsel om høy temperatur for pluggen
POWER		På: Strøm på
CHARGE		Blinker: Lading i strømsparingsmodus. Bare CHARGE-indikatoren vises.
FAULT		Blinker: Ladingen er avbrutt
CHARGE LEVEL		Ladestrøm 12 A	Ladestrømmen endres (nivå 3) når knappen (1) trykkes i 1 seund med laderen tilkoblet et strømuttak, men ikke bilen.
		Ladestrøm 10 A
		Ladestrøm 8 A
KJØRETØY	(Grønn)	Ladekontakten er koblet til
	(Blå)	Lading
	(Rød)	Blinker: Lading er umulig

Nr	Status/diagnose/tiltak	Nr	Status/diagnose/tiltak
1	Tilkoblet strømkontakt (grønt på) Feil i temperatursensoren for pluggen (blinker grønt) Beskyttelse mot høy temperatur for pluggen (blinker rødt) Advarsel om høy temperatur for pluggen (lyser rødt) (Kia anbefaler at du kontakter en godkjent Kia-forhandler/servicepartner.)	2	Ladekontakten er koblet til bilen (lyser grønt)
3	Under lading Ladeindikator (blinker grønt) Bilindikator (lyser blått)	4	Før ladekontakten kobles til bilen (blinker rødt) Unormal intern temperatur Enhetssvikt (Kia anbefaler at du kontakter en godkjent Kia-forhandler/servicepartner.)
5	Koblet til bilen (blinker rødt) Feil i intern diagnostikkenhet Strømlekkasje Unormal intern temperatur (Kia anbefaler at du kontakter en godkjent Kia-forhandler/servicepartner.)	6	Etter at ladekontakten er koblet til bilen (blinker rødt) Kommunikasjonsfeil (Kia anbefaler at du kontakter en godkjent Kia-forhandler/servicepartner.)
7	Feil i temperatursensoren for pluggen (blinker grønt) Beskyttelse mot høy temperatur for pluggen (blinker rødt) Advarsel om høy temperatur for pluggen (lyser rødt) (Kia anbefaler at du kontakter en godkjent Kia-forhandler/servicepartner.)	8	Strømsparingsmodus 3 minutter etter start av lading (blinker grønt)

Indikator		Detaljer
POWER		På: Strøm på
CHARGE		På: Ladeblink: Strømgrense på grunn av høy pluggtemperatur eller høy intern temperatur
FAULT		Blinker: Ladingen er avbrutt
CHARGE LEVEL	12	12 A
	10	10 A
	08	8 A
	06	6 A
	Ladestrømmen endres når knappen (1) trykkes i mindre enn 1 sekund med laderen tilkoblet et strømuttak, men ikke bilen.

Indikator	Detaljer
Feilkode	På: Feil under lading / feil under selvdiagnose
	Feilkode	Element	Årsak
	E1	CP-kommunikasjon	Kjøretøy kommunikasjonsfeil
	E2	Lekkasje	Strømlekkasje
	E3	Lekkasje	Feil på lader
	E4	Støpseltemperatur	Advarsel om overtemperatur i pluggen
	E5		Støpseltemperaturfeil
	E6		Feil på lader
	E7	Overstrøm	Advarsel om overstrøm under lading
	E8	Interntemperatur	Overoppheting av laderen
	E9	Interntemperatur	Feil på lader
	F1	Reléfusjon	Feil på lader
	F2	GM/I	Dårlig jording av strømuttak
	F3	SMPS Strømbrudd	SMPS-feil (spenningsfeil)
	F4	SMPS Strømbrudd	SMPS-feil (unormal spenning)
	F5	CP-spenningsfeil	CP (-)-spenningsfeil
	F6	CP-spenningsfeil	CP (+)-spenningsfeil
	F7	Temperatursensorfeil	Temperatursensorfeil i plugg
	F8	Temperatursensorfeil	PCB sensorfeil for intern temperatur
