Innstilling av frontlys og tåkelys foran (for Europa)

Innstilling av frontlys

Innstilling av tåkelys foran

  1. LAV HORISONTAL INNSTILLING

  2. HØY HORISONTAL INNSTILLING

  3. HØY VERTIKAL INNSTILLING (for Europa)

  4. VERTIKAL INNSTILLING

  5. LAV VERTIKAL INNSTILLING (for Europa)

    LAV OG HØY VERTIKAL INNSTILLING (unntatt Europa)

  1. Pump opp dekkene til angitt trykk og fjern eventuell last fra bilen, unntatt skrutrekker, reservehjul og verktøy.

  2. Bilen bør stå på jevnt underlag.

  3. Tegn opp vannrette linjer (vannrette linjer som går gjennom midten av hver frontlykt) og en loddrett linje (loddrett linje som går gjennom midten av frontlyktene) på skjermen.

  4. Med frontlykt og batteri i normal tilstand justerer du frontlyktene slik at den lyseste delen faller på de loddrette og vannrette linjene.

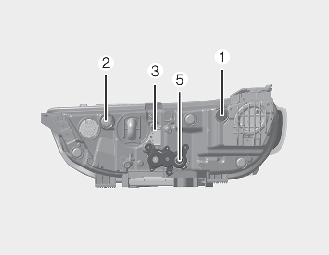

  5. Du beveger nær- og fjernlyset til venstre og høyre ved å vri skrutrekkeren (1) med klokken eller mot klokken. Du beveger nær- og fjernlyset opp og ned ved å vri skrutrekkeren (2) med klokken eller mot klokken.

Innstilling av tåkelys foran

Tåkelyset foran kan stilles inn på samme måte som hovedlyset.

Med frontlykt og batteri i normal tilstand justerer du fremre tåkelys.

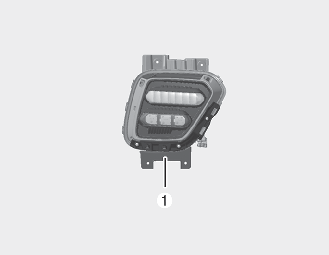

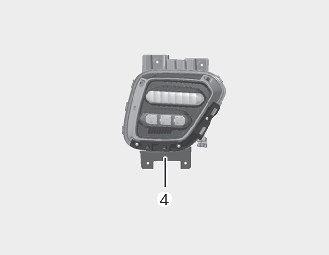

Du beveger tåkelyset foran opp eller ned ved å vri skrutrekkeren med klokken eller mot klokken.

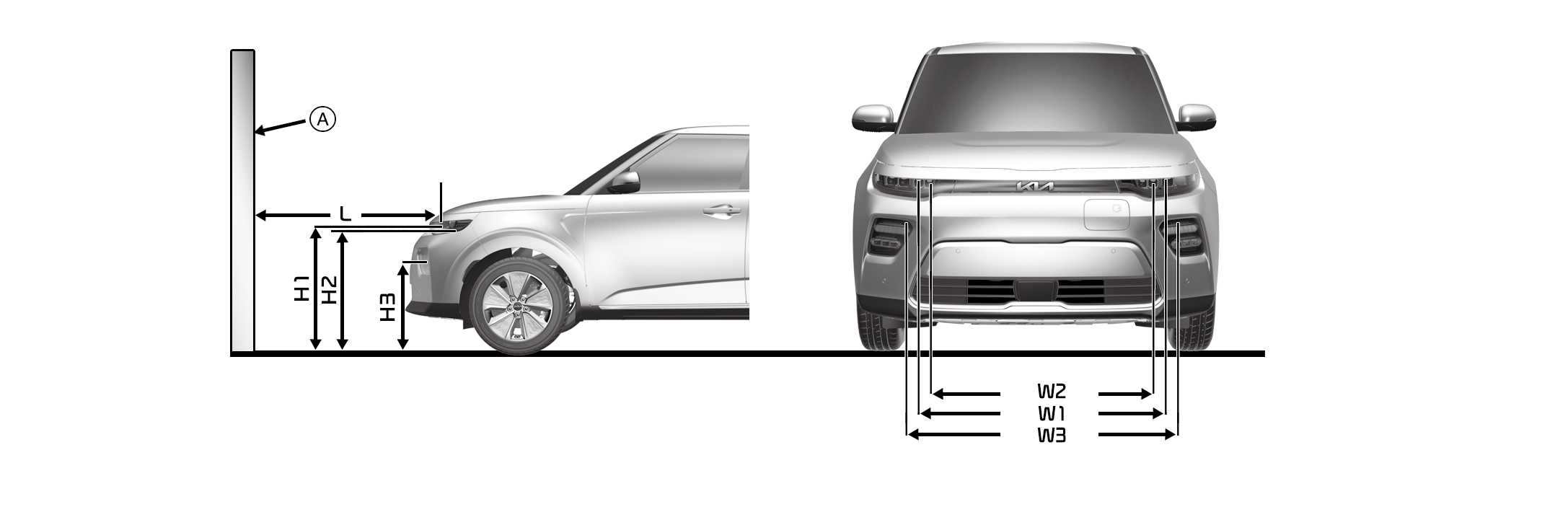

Siktepunkt

* A: Skjerm

Bilens tilstand

Frontlys (LED)

Bakkeklaring

Avstand mellom lykter

Nærlys

Fjernlys

Nærlys

Fjernlys

H1

H2

W1

W2

Uten fører

[mm]

850 (33,4)

836 (32,8)

1301 (51,1)

1044 (41,0)

Med fører

[mm]

843 (33,1)

829 (32,5)

1301 (51,1)

1044 (41,0)

Bilens tilstand

Tåkelys foran (LED-type)

Bakkeklaring

Avstand mellom lykter

H3'

W3'

Uten fører

[mm]

567 (22,3)

1397 (54,9)

Med fører

[mm]

560 (22,0)

1397 (54,9)
Frontlykt, nærlys (venstrestyrt bil)
Basert på 10m skjerm

A: Bilens akse

B: Vertikal linje for pærens midtpunkt i venstre frontlys

C: Vertikal linje for pærens midtpunkt i høyre frontlys

D: Horisontal linje for pærenes midtpunkt i frontlysene

E: BAKKE

F: Avskjæringslinje

  1. Slå på nærlyset uten at føreren er i bilen.

  2. Skjæringslinjen skal projiseres i skjæringslinjen som vist i illustrasjonen.

  3. Når nærlyset stilles inn skal den vertikale innstillingen justeres etter justeringen av den horisontale innstillingen.

  4. Hvis hovedlyset er utstyrt med en høydejusteringsenhet, skal bryteren for høydejusteringsenheten justeres med 0 posisjoner.

Frontlykt, nærlys (høyrestyrt bil)
Basert på 10m skjerm

A: Bilens akse

B: Vertikal linje for pærens midtpunkt i venstre frontlys

C: Vertikal linje for pærens midtpunkt i høyre frontlys

D: Horisontal linje for pærenes midtpunkt i frontlysene

E: BAKKE

F: Avskjæringslinje

  1. Slå på nærlyset uten at føreren er i bilen.

  2. Skjæringslinjen skal projiseres i skjæringslinjen som vist i illustrasjonen.

  3. Når nærlyset stilles inn skal den vertikale innstillingen justeres etter justeringen av den horisontale innstillingen.

  4. Hvis hovedlyset er utstyrt med en høydejusteringsenhet, skal bryteren for høydejusteringsenheten justeres med 0 posisjoner.

Tåkelys foran
Basert på 10m skjerm

A: Bilens akse

B: Vertikal linje for pærens midtpunkt i venstre tåkelys

C: Vertikal linje for pærens midtpunkt i høyre tåkelys

D: Horisontal linje for pærenes midtpunkt i tåkelysene

E: BAKKE

F: Avskjæringslinje

G: Øvre grense

  1. Slå på tåkelys på uten at føreren er i bilen.

  2. Grenselinjen mellom lys og mørke skal være innen det godkjente området (sjattert felt).
