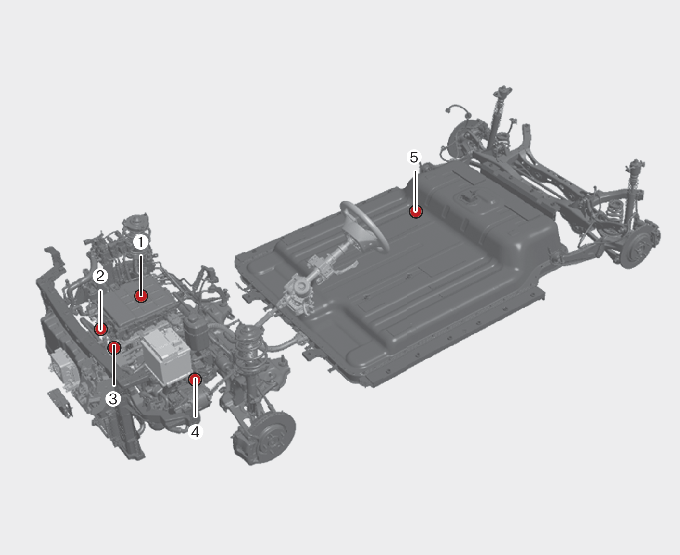

Hovedkomponentene i den elektriske bilen

Ombordlader (OBC): Ekstern enhet (lav hastighet) for å lade høyspenningsbatteriet.
Vekselretter: Omdanner likestrøm til vekselstrøm for å levere kraft til motoren, og omformer vekselstrøm til likestrøm for å lade høyspenningsbatteriet.
LDC: Omdanner (omformer) strøm fra høyspenningsbatteriet til lavspenning (12 V) for å levere strøm til bilen (DC-DC).
VCU: Fungerer som en kontrollfunksjon for elbilen
Fremdriftsmotor: Drivenhet for bilen som konverterer elektrisk energi fra det ladede batteriet til mekanisk energi (fungerer som en forbrenningsmotor)
Reduksjonsgirkasse: Leverer rotasjonskraft fra motoren til hjulene med passende hastighet og dreiemoment.
Høyspenningsbatteri (litium-ion polymer): Lagrer og leverer nødvendig kraft som den elektriske bilen trenger (12 V hjelpebatteri gir strøm til bilens funksjoner som lys og vindusviskere).

* OBC: Ombordlader

* LDC: Lavspenningsomformer DC-DC

* VCU: Vehicle Control Unit (kjøretøystyringsenhet)

ADVARSEL

Ikke fjern eller demonter høyspentkomponenter og høyspenningsbatterikontakter og -ledninger. Vær også forsiktig så du ikke skader høyspenningskomponenter og høyspenningsbatteriet. Det kan føre til alvorlige skader og ha betydelig innvirkning på bilens ytelse og holdbarhet.
Når det kreves inspeksjon og vedlikehold av høyspenningskomponenter og høyspenningsbatteri, bør du få bilen kontrollert på et profesjonelt verksted. Kia anbefaler at du kontakter en godkjent Kia-forhandler/servicepartner.
