針對兒童的 ISOFIX 固定錨和頂部固定錨 (ISOFIX 固定錨系統)

在駕駛和事故中，ISOFIX 系統支撐兒童保護系統。該系統目的在讓兒童保護系統的安裝更容易，並降低錯誤安裝兒童保護系統的可能性。ISOFIX 系統使用車輛中的固定錨和兒童保護系統上的配件。ISOFIX 系統避免了使用安全帶將兒童保護系統固定至後座的必要性。

ISOFIX 固定錨為嵌入車輛的金屬條。每個 ISOFIX 就坐位置有兩個底部固定錨，它們透過底部配件與兒童保護系統接合。

若要在您的車輛中使用 ISOFIX，則需有包含 ISOFIX 配件的兒童保護系統。

兒童保護系統製造商將為您提供如何使用包含 ISOFIX 錨定配件的兒童保護系統的說明。

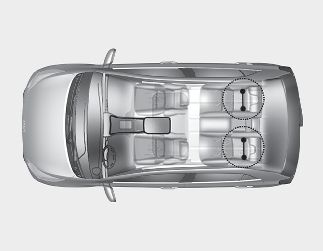

ISOFIX 固定錨位於後座椅的左右外側就坐位置。它們的位置如圖所示。

警告

切勿嘗試利用後中心就坐位置的 ISOFIX 固定錨安裝兒童保護系統。該座椅未提供 ISOFIX 固定錨。利用外側座椅固定錨將 CRS（兒童保護系統）安裝在後中心就坐位置上會損壞固定錨。

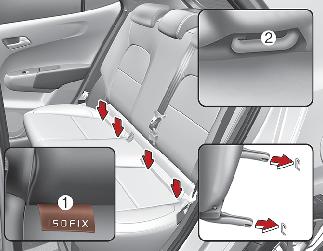

類型 A

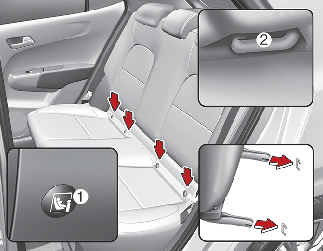

類型 B

ISOFIX 固定錨位於後座左右外側就坐位置的座椅靠背和座墊之間，有符號表示。

* 1：ISOFIX 固定錨位置指示符號 (A- 類型、B- 類型）2：ISOFIX 固定錨

使用 「ISOFIX 固定錨系統」緊固兒童保護系統

將與 i-Size 或 ISOFIX 相容的兒童保護系統安裝至後外側就坐位置：

  1. 從 ISOFIX 固定錨上移走安全帶扣環。

  2. 從固定錨上移走任何可能妨礙兒童保護系統和 ISOFIX 固定錨緊密連接的其他物品。

  3. 將兒童保護系統置於車座上，而後根據兒童保護吸引製造商提供的說明將座椅固定至 ISOFIX 固定錨。

  4. 遵循兒童保護系統製造商說明，以便將兒童保護系統上的 ISOFIX 配件正確安裝並連接至 ISOFIX 固定錨。

警告

使用 ISOFIX 吸系統時遵循下列注意事項：

  • 閱讀並遵循兒童保護系統隨附的所有安裝說明。

  • 為防止碰觸或抓握玩耍未收回的安全帶，扣住所有未使用的後座椅安全帶，並將安全帶吊帶縮回到兒童後面。若肩帶纏繞兒童頸部，安全帶拉緊，會勒住兒童。

  • 切勿將多個兒童保護系統裝至單個固定錨。這樣會導致固定錨或配件鬆動或斷裂。

  • 事故後始終讓您的經銷商檢查 ISOFIX 系統。事故可能損壞 ISOFIX 系統，未能充分固定兒童保護系統。

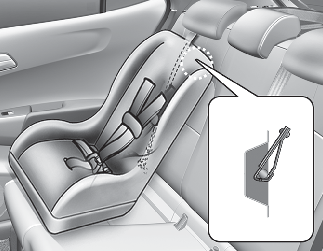

使用「頂部固定錨」系統固定兒童保護系統座椅

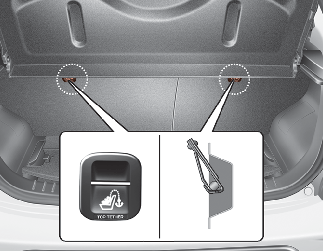

兒童保護系統頂部固定錨栓位於後座椅靠背後面。

  1. 將兒童保護系統頂部固定帶置於座椅靠背上方。安置頂部固定帶時請遵循兒童保護系統製造商的說明。

  2. 將頂部固定帶連接到頂部固定錨上，而後根據兒童保護系統製造商說明繫緊，以將兒童保護系統與座椅緊緊固定在一起。

警告

安置頂部固定帶時遵循以下注意事項：

  • 閱讀並遵循兒童保護系統隨附的所有安裝說明。

  • 切勿將多個兒童保護系統裝至單個 ISOFIX 頂部固定錨。這樣會導致固定錨或配件鬆動或斷裂。

  • 切勿將頂部固定帶連接到任何其他不正確的頂部固定錨上。如果連錯，會無法正常作動。

  • 兒童保護系統固定錨設計為僅能承受正確裝配的兒童保護系統施加的負載。

    在任何環境下，都不能將它們用於成人安全帶或線束固定方面，也不能用來在車輛上附著其他物品或設備。

根據 ECE 法規的 ISOFIX 兒童保護系統各就座位置適用性

量組

尺寸等級

固定裝置

車輛 ISOFIX 位置

第 1 排

第 2 排

助手席

左側

中間

右側

移動睡床

F

ISO/L1

N/A

X

N/A

X

G

ISO/L2

N/A

X

N/A

X

0：最多 10kg

E

ISO/R1

N/A

IL

N/A

IL

0+：最多 13kg

E

ISO/R1

N/A

IL

N/A

IL

D

ISO/R2

N/A

IL*

N/A

IL*

C

ISO/R3

N/A

X

N/A

X

I：9 到 18kg

D

ISO/R2

N/A

IL*

N/A

IL*

C

ISO/R3

N/A

X

N/A

X

B

ISO/F2

N/A

IUF、IL

N/A

IUF、IL

B1

ISO/F2X

N/A

IUF、IL

N/A

IUF、IL

A

ISO/F3

N/A

IUF、IL

N/A

IUF、IL

IUF = 適用於批准本量組內使用的通用類 ISOFIX 向前兒童保護系統。

IL* = 適用於附表中所列的特殊 ISOFIX 兒童保護系統 (CRS)。

  • 駕駛席座椅：座椅高度應上調至最高位置。(若無高度裝置，則向中間位置前面移動座椅 10mm。)

  • 副駕駛座椅: 座椅應移向最前位置。

IL = 適用於附表中所列的特殊 ISOFIX 兒童保護系統 (CRS)。這些 ISOFIX CRS 屬於「特定車輛」、「限制」或「半通用」類型。

X = ISOFIX 位置不適用於本量組及/或本尺寸等級內的 ISOFIX 兒童保護系統。

A - ISO/F3：全高型前向兒童 CRS (高度 720mm)

B - ISO/F2：減高型前向兒童 CRS (高度 650mm)

B1 - ISO/F2X：減高型第二版背部表面形狀前向兒童 CRS (高度 650mm)

C - ISO/R3：全高型後向兒童 CRS

D - ISO/R2：減高型後向兒童 CRS

E - ISO/R1：嬰兒尺寸後向 CRS

F - ISO/L1：左側向位置 CRS (移動睡床)

G - ISO/L2：右側向位置 CRS (移動睡床)

固定附帶胯/肩部安全帶的兒童保護系統

若未使用 ISOFIX 系統，所有兒童保護系統應透過胯/肩部安全帶緊固至後座。

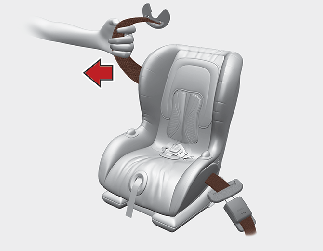

安裝附帶胯/肩部安全帶的兒童保護系統

要在後座椅上安裝兒童保護系統，執行下列操作：

  1. 將兒童保護系統放在後座椅上，按照兒童保護系統製造商的說明將胯/肩部安全帶環繞或穿過兒童保護系統。

    確認安全帶吊帶沒有扭結。

  2. 把胯/肩部安全帶卡扣卡入扣環內，直到聽到獨特的「咔嗒」聲。要正確定位釋放按鈕，方便在緊急情況中迅速操作。

  3. 將肩帶送入伸縮裝置時，在兒童保護系統上往下推以盡量拉緊安全帶。

  4. 在兒童保護系統上推拉以確認安全帶穩固就位。

如果您的兒童保護系統製造商建議使用頂部固定錨及胯部/肩部安全帶。

若要移除兒童保護系統，則按扣環上的釋放按鈕，將胯/肩部安全帶拉出兒童保護系統，然後讓安全完全收回。

根據 ECE 法規的「通用」類束帶式兒童保護系統各就座位置適用性 (可坐 2 人的後座椅，針對歐洲)

使用有官方批准並且適宜兒童的兒童保護系統。使用兒童保護系統時，請參考下表。

量組

就座位置

助手席外側

第二排

空氣囊已啟用

空氣囊未啟用

外側左

外側右

0 組 (0-9 個月)

最多 10kg

X

U*

U

U

0 + 組 (0-2 歲)

最多 13kg

X

U*

U

U

I 組 (9 個月 - 4 歲)

9 到 18kg

X

U*

U

U

II 組 (15 到 25kg)

15 到 25kg

UF

U*

U

U

III 組 (22 到 36kg)

22 到 36kg

UF

U*

U

U

U = 適用於批准用於本量組的「通用」類兒童保護系統

U* = 適用於座椅靠背應處於直立位置的「通用」類兒童保護系統

UF = 適用於批准本量組內使用的前向「通用」類保護系統

L = 適於隨附清單提供的特定兒童保護系統。這些保護系統屬於「特定車輛」、「限制」或「半通用」類型。

B = 批准可用於本量組的內置保護系統。

X = 就坐位置不適於本量組的兒童。

* 嚴禁在後排中央座椅上安裝帶支柱的兒童保護系統。

根據 ECE 法規的「通用」類束帶式兒童保護系統各就座位置適用性 (可坐 3 人的後座椅，針對歐洲)

使用有官方批准並且適宜兒童的兒童保護系統。使用兒童保護系統時，請參考下表。

量組

就座位置

助手席外側

第二排

空氣囊已啟用

空氣囊未啟用

外側左

中央 (3 點式安全帶)

外側右

0 組 (0-9 個月)

最多 10kg

X

U*

U

X

U

0 + 組 (0-2 歲)

最多 13kg

X

U*

U

X

U

I 組 (9 個月 - 4 歲)

9 到 18kg

X

U*

U

X

U

II 組 (15 到 25kg)

15 到 25kg

UF

U*

U

X

U

III 組 (22 到 36kg)

22 到 36kg

UF

U*

U

X

U

U = 適用於批准用於本量組的「通用」類兒童保護系統

U* = 適用於座椅靠背應處於直立位置的「通用」類兒童保護系統

UF = 適用於批准本量組內使用的前向「通用」類保護系統

L = 適於隨附清單提供的特定兒童保護系統。這些保護系統屬於「特定車輛」、「限制」或「半通用」類型。

B = 批准可用於本量組的內置保護系統。

X = 就坐位置不適於本量組的兒童。

* 嚴禁在後排中央座椅上安裝帶支柱的兒童保護系統。

根據 ECE 法規的「通用」類束帶式兒童保護系統各就座位置適用性 (歐洲除外)

使用有官方批准並且適宜兒童的兒童保護系統。使用兒童保護系統時，請參考下表。

量組

就座位置

助手席外側

第二排

空氣囊已啟用

空氣囊未啟用

外側左

中央 (3 點式安全帶)

中央 (2 點式安全帶)

外側右

0 組 (0-9 個月)

最多 10kg

X

U*

U

X

X

U

0 + 組 (0-2 歲)

最多 13kg

X

U*

U

X

X

U

I 組 (9 個月 - 4 歲)

9 到 18kg

X

U*

U

X

X

U

II 組 (15 到 25kg)

15 到 25kg

UF

U*

U

X

X

U

III 組 (22 到 36kg)

22 到 36kg

UF

U*

U

X

X

U

U = 適用於批准用於本量組的「通用」類兒童保護系統

U* = 適用於座椅靠背應處於直立位置的「通用」類兒童保護系統

UF = 適用於批准本量組內使用的前向「通用」類保護系統

L = 適於隨附清單提供的特定兒童保護系統。這些保護系統屬於「特定車輛」、「限制」或「半通用」類型。

B = 批准可用於本量組的內置保護系統。

X = 就坐位置不適於本量組的兒童。

* 嚴禁在後排中央座椅上安裝帶支柱的兒童保護系統。

根據 ECE 法規的 i-Size 兒童保護系統

量組

就座位置

助手席外側

第二排

外側左

中間

外側右

i-size 兒童保護系統

X

i-U

X

i-U

i-U = 適用於前向和後向 i-Size「通用」類兒童保護系統

i-UF = 僅適用於前向 i-Size「通用」類兒童保護系統。

X = 就坐位置不適於 i-size 兒童保護系統。

* 安裝 i-Size 兒童保護系統

  • 駕駛席座椅：座椅高度應上調至最高位置。(若無高度裝置，則向中間位置前面移動座椅 10mm。)

  • 副駕駛座椅: 座椅應移向最前位置。

推薦兒童保護系統 - 適用於歐洲

量組

姓名

製造商

固定類型

ECE-R44 核准編號

0-1 組

iZi Combi X4 ISOfix

BeSafe

以支腳安裝 ISOFIX 朝後，未使用 SIP+

ECE R44-04 4201

I 組

Duo Plus

Britax Römer

前向，帶 ISOFIX 和頂部固定錨

E1 04301133

II 組

KidFix Ⅱ XP

Britax Römer

前向，帶 ISOFIX 和車輛固定帶

E1 04301323

III 組

Junior III

Graco

前向，帶車輛固定帶

E11 03.44.164 E11 03.44.165

* Graco Junior III 使用時須拆除座位靠背

CRS 製造商資訊

Britax Römer http://www.britax.com

Graco http://www.gracobaby.com

BeSafe https://www.besafe.com/
