大燈及前霧燈對光調整 (歐洲)
大燈對光調整
-
將輪胎充氣至特定壓力並解除所有負載，除駕駛、備胎和工具。
-
車輛必須置於平坦地面。
-
在螢幕上劃垂直線 (垂直線穿過相應的大燈中心) 和水平線 (水平線穿過大燈中心)。
-
當大燈和電池處於正常狀況時，調整大燈照準以讓最亮的部分對準水平線和垂直線。
-

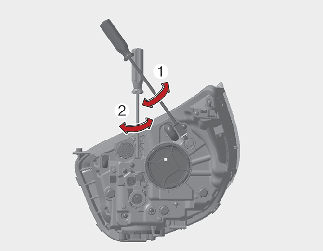

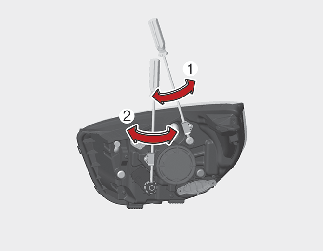

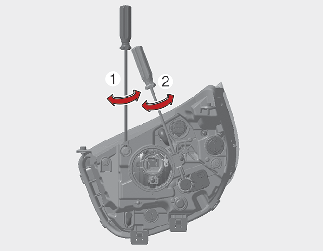

若要向左或向右調整近光和遠光燈，則可順時針或逆時針旋轉螺絲刀 (1)。若要向上或下右調整近光和遠光燈，則可順時針或逆時針旋轉螺絲刀 (2)。
前霧燈調整

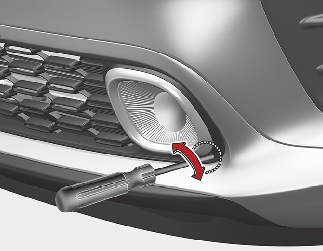

前霧燈的調整方式與頭燈的調整方式相同。
當前霧燈和電池處於正常狀況時，調整前霧燈照準。

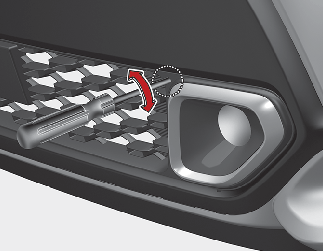

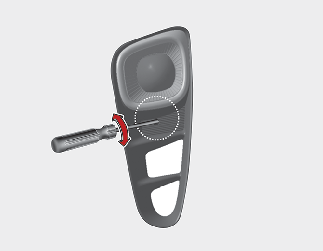

若要向上或向下調整前霧燈，則可順時針或逆時針旋轉螺絲刀。

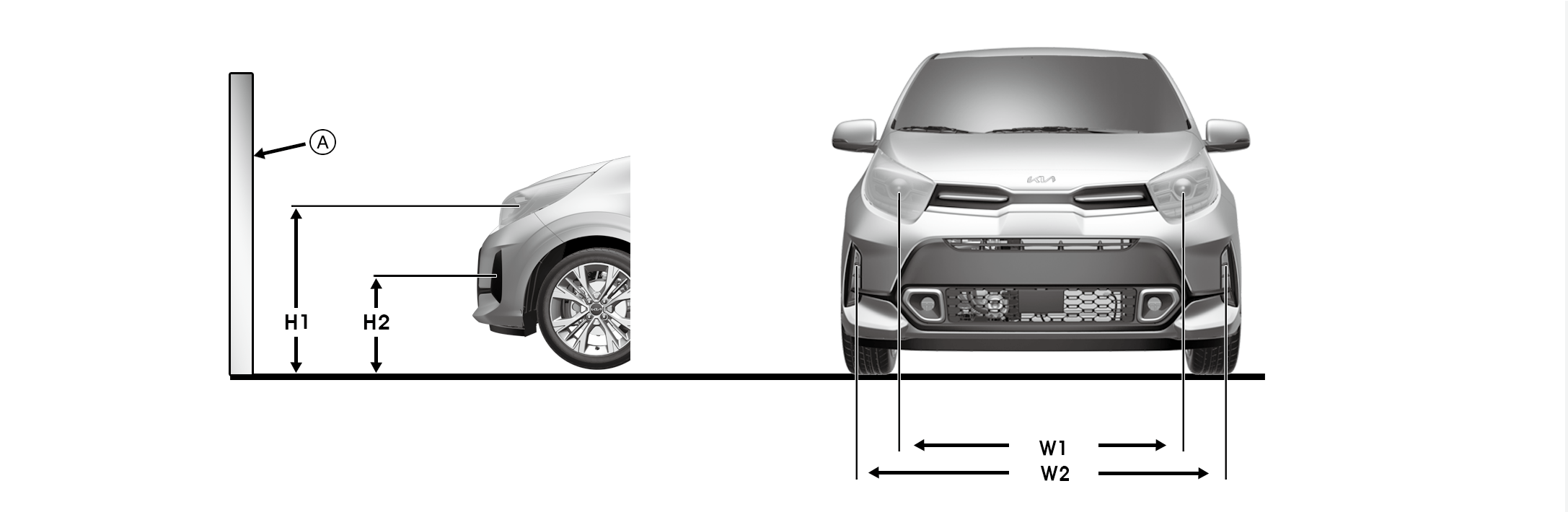

* A：螢幕
單位：mm (英吋)
|
車輛情況 |
大燈 (MFR 類型) |
大燈 (投射類型) |
大燈 (雙功能類型) |
|||
|---|---|---|---|---|---|---|
|
地面高度 |
燈之間的距離 |
地面高度 |
燈之間的距離 |
地面高度 |
燈之間的距離 |
|
|
近光/遠光燈 |
近光/遠光燈 |
近光/遠光燈 |
近光/遠光燈 |
近光/遠光燈 |
近光/遠光燈 |
|
|
H1 |
W1 |
H1' |
W1' |
H1'' |
W1'' |
|
|
無駕駛/[mm (in)] |
755 (29.7) |
1,060 (41.7) |
768 (30.2) |
1,117 (44.0) |
753 (29.6) |
1,098 (43.2) |
|
有駕駛/[mm (in)] |
745 (29.3) |
1,060 (41.7) |
758 (29.8) |
1,117 (44.0) |
743 (29.3) |
1,098 (43.2) |
|
車輛情況 |
前霧燈 (A 類型) |
前霧燈 (B 類型) |
前霧燈 (C 類型) |
|||
|---|---|---|---|---|---|---|
|
地面高度 |
燈之間的距離 |
地面高度 |
燈之間的距離 |
地面高度 |
燈之間的距離 |
|
|
H2 |
W2 |
H2' |
W2' |
H2'' |
W2'' |
|
|
無駕駛/[mm (in)] |
495 (19.5) |
1,336 (52.6) |
318(12.5) |
846(33.3) |
332(13.1) |
925(36.4) |
|
有駕駛/[mm (in)] |
485 (19.1) |
1,336 (52.6) |
308(12.1) |
846(33.3) |
322(12.7) |
925(36.4) |
A：車軸
B：左側頭燈燈泡中心垂直線
C：右側頭燈燈泡中心垂直線
D：大燈燈泡中心水平線
E：地面
F：截止線
-
開啟近光燈，駕駛不上車。
-
截止線應投射到圖示截止線中。
-
近光燈調整照準時，應先調整水平照準，再調整垂直照準。
-
如果配備大燈調平裝置，則將大燈調平裝置開關調整到 0 位置。
A：車軸
B：左側頭燈燈泡中心垂直線
C：右側頭燈燈泡中心垂直線
D：大燈燈泡中心水平線
E：地面
F：截止線
-
開啟近光燈，駕駛不上車。
-
截止線應投射到圖示截止線中。
-
近光燈調整照準時，應先調整水平照準，再調整垂直照準。
-
如果配備大燈調平裝置，則將大燈調平裝置開關調整到 0 位置。
A：車軸
B：左側霧燈燈泡中心垂直線
C：右側霧燈燈泡中心垂直線
D：頭燈燈泡中心水平線
E：地面
F：截止線
G：上限
-
在駕駛未上車時，開啟前霧燈。
-
截止線應投射在允許範圍內 (陰影區域)。
