A tipas

B tipas

C tipas

Padangas pripūskite iki nurodyto slėgio, o iš automobilio išimkite visus krovinius, išskyrus vairuotoją, atsarginę padangą ir įrankius.
Automobilis turi stovėti ant plokščio paviršiaus.
Ekrane nubrėžkite vertikalias linijas (vertikalios linijos, einančios per atitinkamo priekinio žibinto centrą) ir horizontalią liniją (horizontali linija, einanti per priekinių žibintų centrą).
Priekiniams žibintams ir akumuliatoriui esant normalios būklės nutaikykite priekinius žibintus taip, kad ryškiausia dalis sutaptų su horizontalia ir vertikaliomis linijomis.

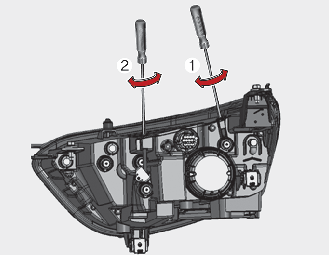

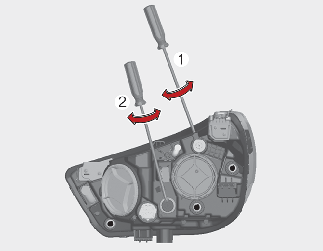

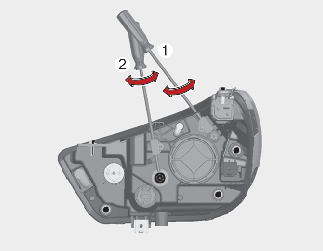

Kad trumpųjų šviesų pluoštą nutaikytumėte kairėn arba dešinėn, sukite reguliatorių (1) pagal arba prieš laikrodžio rodyklę. Kad trumpųjų šviesų pluoštą nutaikytumėte aukštyn arba žemyn, sukite reguliatorių (2) pagal arba prieš laikrodžio rodyklę.

Priekinių rūko žibintų nutaikymą galima sureguliuoti taip pat, kaip ir priekinių žibintų.

Priekiniams rūko žibintams ir akumuliatoriui esant normalios būsenos nutaikykite priekinius rūko žibintus.

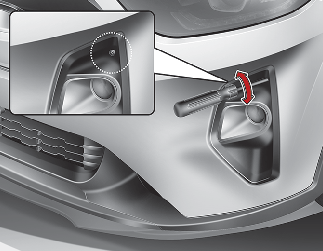

Kad priekinius rūko žibintus nutaikytumėte aukštyn arba žemyn, sukite reguliatorių pagal arba prieš laikrodžio rodyklę.

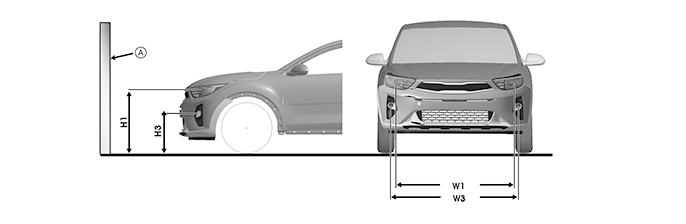

* A: Ekranas

Priekinis žibintas

Automobilio būklė	Priekinis žibintas (MFR tipo)		Priekinis žibintas (dvifunkcio tipo)
	Aukštis nuo žemės	Atstumas tarp žibintų	Aukštis nuo žemės	Atstumas tarp žibintų
	Artimosios / tolimosios šviesos	Artimosios / tolimosios šviesos	Artimosios / tolimosios šviesos	Artimosios / tolimosios šviesos
	H1	W1	H1'	W1'
Be vairuotojo / [mm (col.)]	757 (29,8)	1259 (49,6)	760 (29,9)	1250 (49,2)
Su vairuotoju / [mm (col.)]	747 (29,4)	1259 (49,6)	750 (29,5)	1250 (49,2)

1. 185/65R15

2. 195/55R16

3. 205/55R17

Priekinis rūko žibintas

Automobilio būklė	Priekinis rūko žibintas (lemputės tipas)
	Aukštis nuo žemės	Atstumas tarp žibintų
	H3	W3
Be vairuotojo / [mm (col.)]	493 (19,4)	1431 (56,3)
Su vairuotoju / [mm (col.)]	483 (19,0)	1431 (56,3)

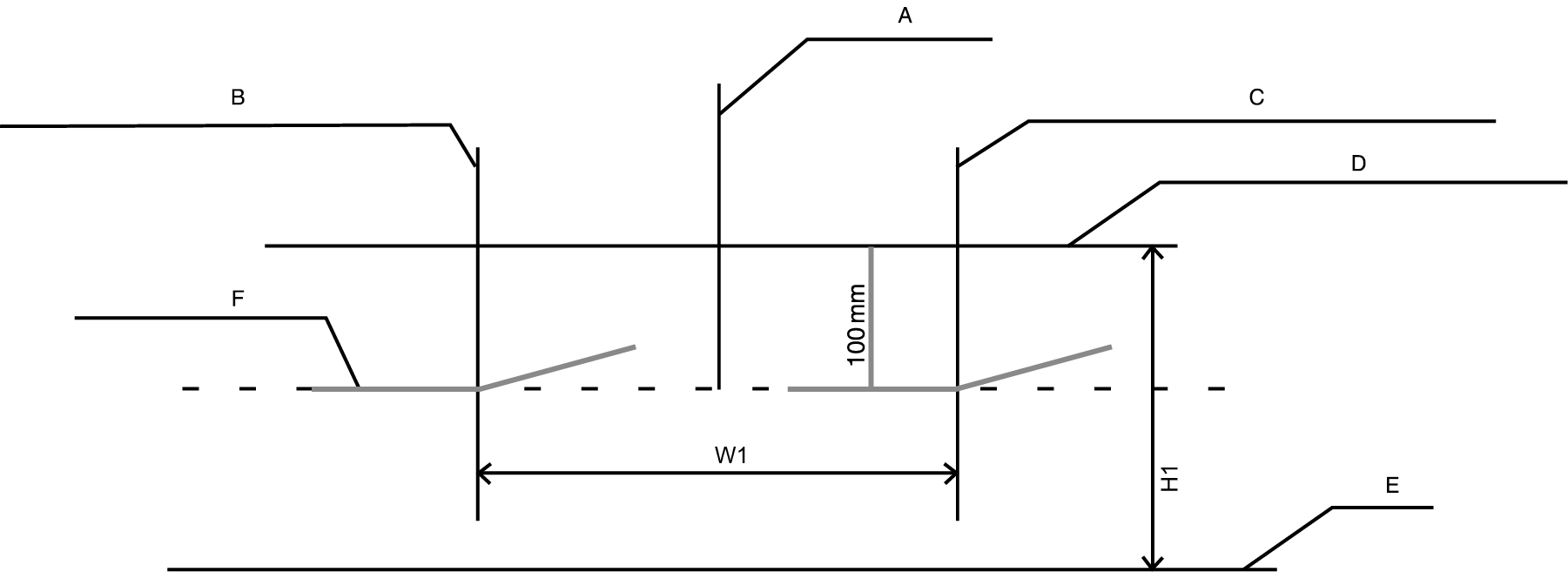

Priekinių žibintų artimosios šviesos (automobilis su vairu kairėje pusėje)

Įjunkite artimąsias šviesas be automobilyje sėdinčio vairuotojo.
Ribinė linija turi būti projektuojama taip pat, kaip ribinė linija, parodyta paveikslėlyje.
Nutaikant trumpųjų šviesų pluoštą, vertikalusis nutaikymas turi būti reguliuojamas po to, kai sureguliuojamas horizontalusis nutaikymas.
Jeigu yra įrengtas priekinių žibintų lygiavimo įtaisas, jį nureguliuokite ties 0.

10 m ekrane

A: Automobilio ašis

B: Kairiojo priekinio žibinto lemputės centro vertikalioji linija

C: Dešiniojo priekinio žibinto lemputės centro vertikalioji linija

D: Priekinio žibinto lemputės centro horizontalioji linija

E: Žemė

F: Ribinė linija

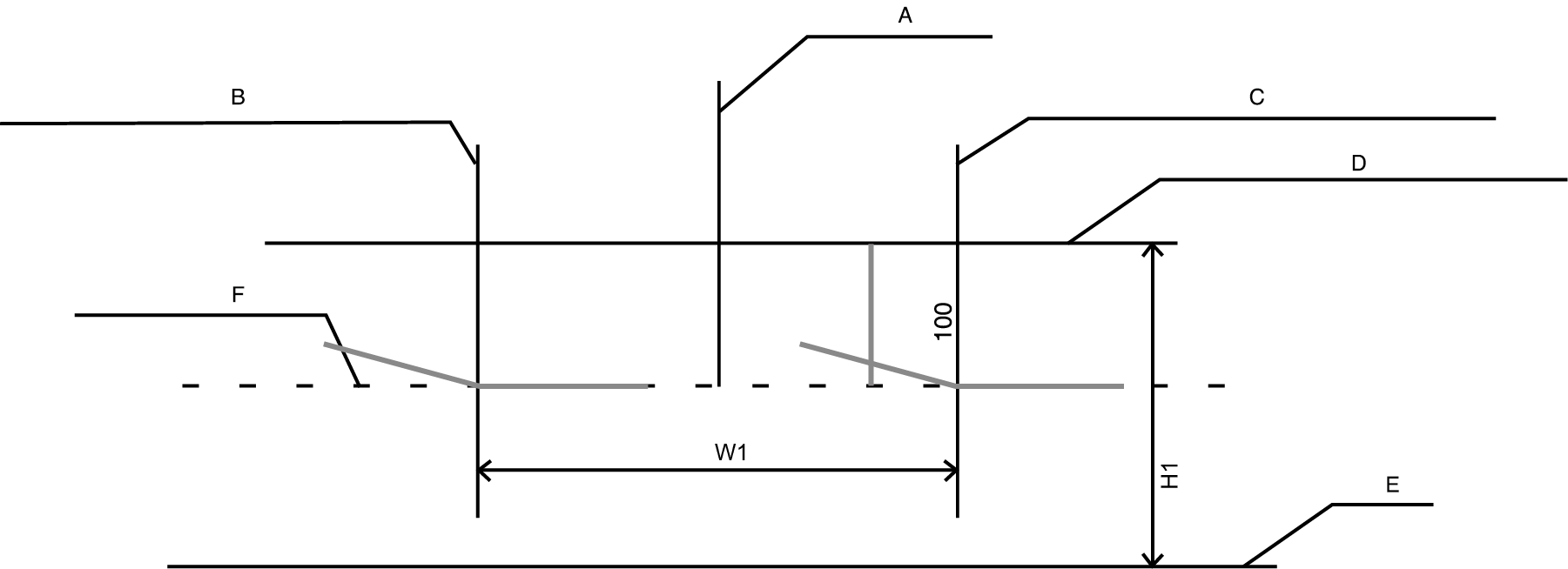

Priekinių žibintų artimosios šviesos (automobilis su vairu dešinėje pusėje)

Įjunkite artimąsias šviesas be automobilyje sėdinčio vairuotojo.
Ribinė linija turi būti projektuojama taip pat, kaip ribinė linija, parodyta paveikslėlyje.
Nutaikant trumpųjų šviesų pluoštą, vertikalusis nutaikymas turi būti reguliuojamas po to, kai sureguliuojamas horizontalusis nutaikymas.
Jeigu yra įrengtas priekinių žibintų lygiavimo įtaisas, jį nureguliuokite ties 0.

10 m ekrane

A: Automobilio ašis

B: Kairiojo priekinio žibinto lemputės centro vertikalioji linija

C: Dešiniojo priekinio žibinto lemputės centro vertikalioji linija

D: Priekinio žibinto lemputės centro horizontalioji linija

E: Žemė

F: Ribinė linija

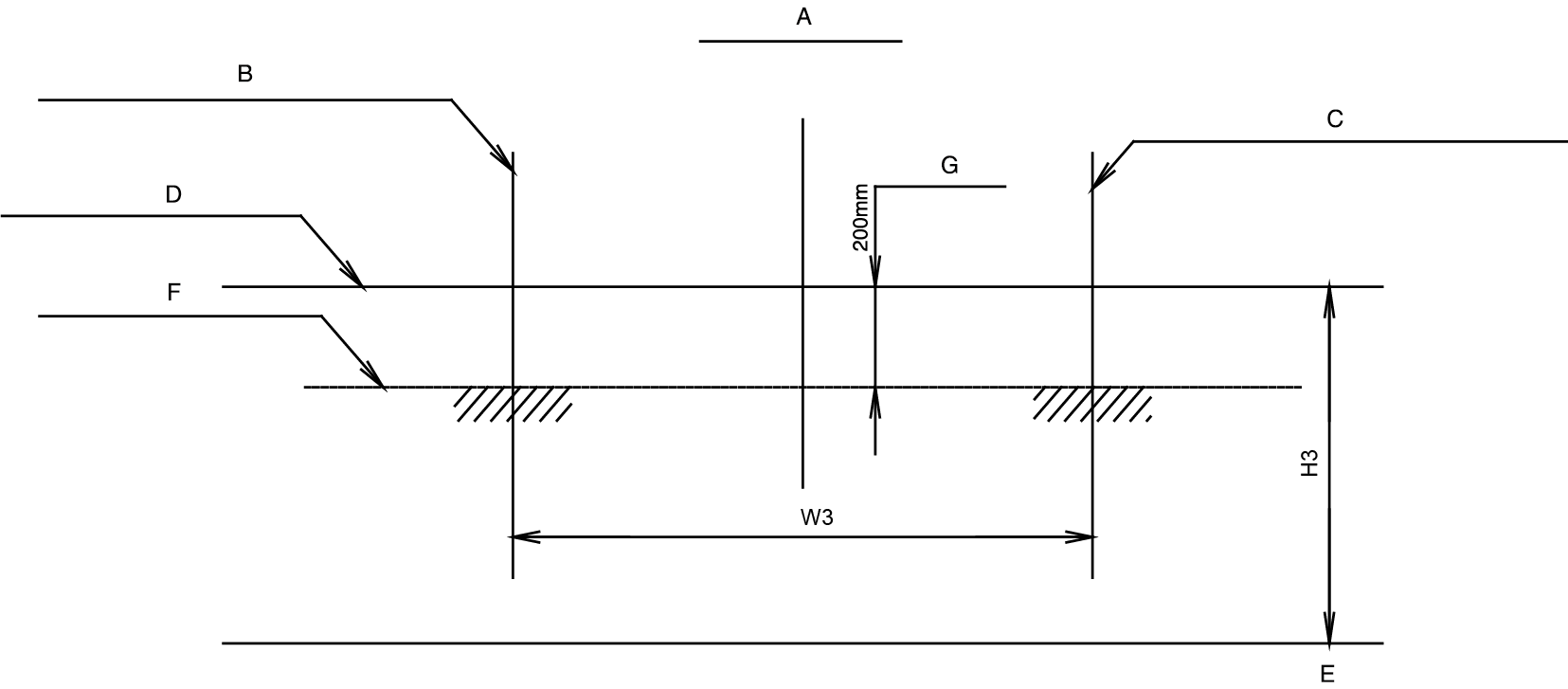

Priekinis rūko žibintas

10 m ekrane

A: Automobilio ašis

B: Kairiojo rūko žibinto lemputės centro vertikalioji linija

C: Dešiniojo rūko žibinto lemputės centro vertikalioji linija

D: Rūko žibinto lemputės centro horizontalioji linija

E: Žemė

F: Ribinė linija

G: Viršutinė riba
