Descripción del panel de fusibles/relés
En la parte interior de la cubierta del panel de fusibles/relés, encontrará la etiqueta de los fusibles y relés que describe el nombre y la capacidad de los mismos.
No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles.

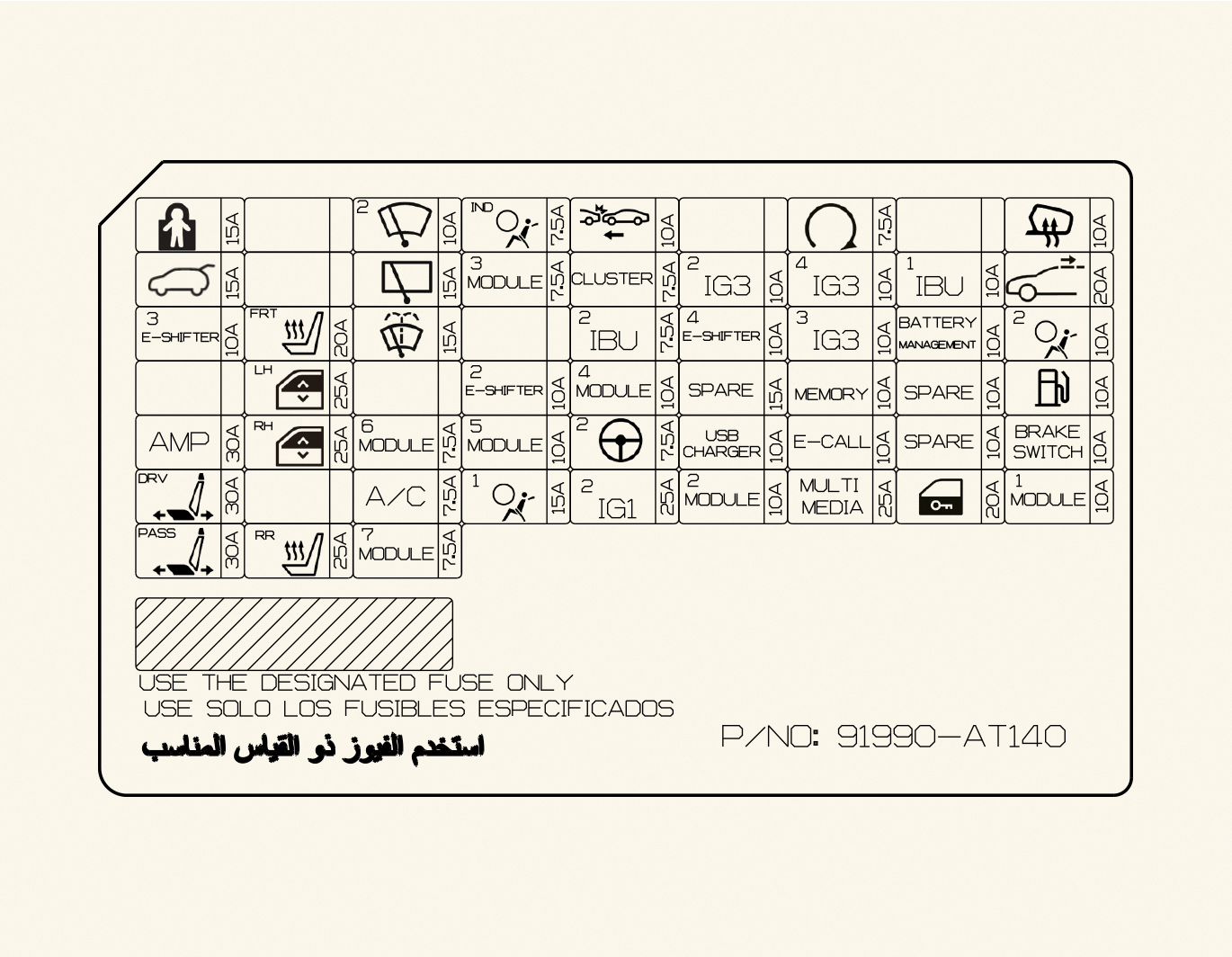

Panel de fusibles del lado del conductor
Bloque de empalmes ICU
|
Nombre del fusible |
Símbolo |
Amperaje del fusible |
Circuito protegido |
|---|---|---|---|
|
AMP |
 |
30 A |
AMP (amplificador) |
|
P/SEAT DRV |
 |
30 A |
Interruptor de soporte lumbar del conductor, interruptor del asiento eléctrico del conductor, módulo de control IMS (sistema de memoria integrada) |
|
P/WINDOW LH |
 |
25 A |
REAR LH POWER WINDOW SWITCH/MODULE, DRIVER POWER WINDOW SWITCH/MODULE (LHD), PASSENGER POWER WINDOW SWITCH/MODULE (RHD) |
|
P/SEAT PASS |
 |
30 A |
Interruptor asiento eléctrico del pasajero |
|
S/HEATER (FRONT) |
 |
20 A |
Módulo de control de la ventilación de aire del asiento delantero, módulo de control del calefactor del asiento delantero |
|
S/HEATER (REAR) |
 |
25 A |
Módulo de control de la calefacción de los asientos traseros |
|
P/WINDOW RH |
 |
25 A |
REAR RH POWER WINDOW SWITCH/MODULE, DRIVER POWER WINDOW SWITCH/MODULE (RHD), PASSENGER POWER WINDOW SWITCH/MODULE (LHD) |
|
T/GATE |
 |
15 A |
Relé del portón trasero |
|
DR LOCK |
 |
20 A |
Relé central de bloqueo y desbloqueo de las puertas, relé de interbloqueo |
|
MULTI MEDIA |
 |
25 A |
Audio, unidad principal de navegación |
|
E-CALL |
 |
10 A |
Unidad E-Call (llamada de emergencia) |
|
MEMORY |
 |
10 A |
Tablero de instrumentos, visualizador frontal, luz ambiental, módulo de control del aire acondicionado |
|
START |
 |
7,5 A |
Relé de la alarma antirrobo, HPCU, IBU |
|
E-SHIFTER3 |
 |
10 A |
SCU, marcador de cambio electrónico |
|
MODULE6 |
 |
7,5 A |
IBU (UNIDAD DE CONTROL DE LA CARROCERÍA INTEGRADA) |
|
MODULE3 |
 |
7,5 A |
Consola superior, interruptor multifunción (R-MDPS), interruptor de la luz de freno |
|
A/BAG1 |
 |
15 A |
Módulo de control del SRS (sistema de sujeción suplementario) |
|
WASHER |
 |
15 A |
Palanca de control del lavaparabrisas |
|
MODULE1 |
 |
10 A |
KEY INTERLOCK, AIR CONDITIONER CONTROL MODULE, CHARGING LAMP (THE PLUG-IN HYBRID VEHICLE), HAZARD SWITCH, RAIN SENSOR, STEERING WHEEL REMOTE CONTROL |
|
IBU1 |
 |
10 A |
IBU(INTEGRATED BODY CONTROL UNIT), SPORT MODE SWITCH |
|
MODULE2 |
 |
10 A |
IBU, ADAS PARKING ECU, E-CALL, AUDIO/ NAVIGATION HEAD UNIT, bloque de empalmes del compartimento del motor (P/OUTLET Relay) |
|
A/BAG IND |
 |
7,5 A |
INSTRUMENT CLUSTER (SRS CONTROL MODULE) |
|
IBU2 |
 |
7,5 A |
IBU (unidad de control de la carrocería integrada) |
|
MODULE4 |
 |
10 A |
IBU, ADAS PARKING ECU, VESS UNIT, FRONT VIEW CAMERA, CRASH PAD SWITCH, CENTER CONSOL, REAR CORNER RADAR |
|
A/CON |
 |
7,5 A |
AIR CONDITIONER CONTROL MODULE, bloque de empalmes del compartimento del motor (BLOWER, PTC RELAY), A/C COMPRESSOR |
|
A/BAG2 |
 |
10 A |
Módulo de control del SRS (sistema de sujeción suplementario) |
|
CLUSTER |
 |
7,5 A |
INSTRUMENT CLUSTER, HEAD UP DISPLAY |
|
MODULE5 |
 |
10 A |
HEAD LAMP LEVELING DEVICE, AUDIO/ NAVIGATION HEAD UNIT, WIRELESS SMART PHONE CHARGING SYSTEM, E-CALL UNIT, AIR CONDITIONER CONTROL MODULE, OVERHEAD CONSOLE LAMP, ELECTRIC CHROMIC MIRROR, AMP(AMPLIFIER),SEAT WARMER CONTROL MODULE |
|
MODULE7 |
 |
7,5 A |
ADAS PARKING ECU, AC INVERTER, COOLING FAN MOTOR, SEAT WARMER CONTROL MODULE |
|
BRAKE SWITCH |
 |
10 A |
IBU (unidad de control de la carrocería integrada), interruptor de la luz de freno |
|
MDPS2 |
 |
7,5 A |
Unidad MDPS (dirección asistida accionada por motor) |
|
SUNROOF |
 |
20 A |
SUNROOF UNIT |
|
HEATED MIRROR |
 |
10 A |
Retrovisor exterior calefactado |
|
IG3 2 |
 |
10 A |
BATTERY MANAGEMENT SYSTEM |
|
IG3 3 |
 |
10 A |
ON BOARD CHARGER UNIT, HPCU, bloque de empalmes del compartimento del motor (BATTERY C/FAN Relay), A/C COMPRESSOR |
|
IG3 4 |
 |
10 A |
AUDIO/ NAVIGATION HEAD UNIT, CHARGING IND, INSTRUMENT CLUSTER, AIR CONDITIONER CONTROL MODULE, HV PTC HEATER UNIT |
|
CHILD LOCK |
 |
15 A |
Sistema de bloqueo electrónico de seguridad infantil |
|
FRT WIPER2 |
 |
10 A |
Motor del limpiaparabrisas delantero |
|
FCA |
 |
10 A |
Radar delantero |
|
RR WIPER |
 |
15 A |
Relé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero |
|
E-SHIFTER4 |
 |
10 A |
SCU, marcador de cambio electrónico |
|
BMS |
 |
10 A |
Sistema de gestión de la batería |
|
USB CHARGER |
 |
10 A |
USB CHARGER (FRONT TRAY/ SEAT DRV/ PASS) |
|
IG1 2 |
 |
25 A |
Bloque de empalmes del motor (FUSIBLE BLOQUE PCB - IEB4, ECU3, DCT3, EWP3) |
|
FUEL FILLER DOOR |
 |
10 A |
Apertura de la puerta de llenado de combustible |
|
E-SHIFTER2 |
 |
10 A |
SCU, marcador de cambio electrónico |
Panel de fusibles del compartimento del motor
Bloque de conexiones del compartimento del motor
|
Nombre del fusible |
Símbolo |
Amperaje del fusible |
Circuito protegido |
|
|---|---|---|---|---|
|
MULTI FUSE |
C/FAN2 |
 |
80 A |
Motor del ventilador de refrigeración |
|
MULTI FUSE |
PTC HEATER1 |
 |
50 A |
PTC HEATER #1 RELAY |
|
B+2 |
 |
60 A |
BLOQUE DE EMPALMES DE ICU (IPS) |
|
|
MULTI FUSE |
MDPS 1 |
 |
80 A |
Unidad MDPS (dirección asistida accionada por motor) |
|
REAR HEATED |
 |
40 A |
Bloque de conexiones del compartimento del motor (Rear Heated Relay) |
|
|
MULTI FUSE |
POWER TAILGATE |
 |
40 A |
Unidad del portón trasero eléctrico |
|
E-SHIFTER1 |
 |
40 A |
SCU |
|
|
MULTI FUSE |
B+3 |
 |
50 A |
BLOQUE DE EMPALMES DE ICU (FUSIBLE - CHILD LOCK , E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2 |
|
MULTI FUSE |
TRAILER |
 |
50 A |
Módulo del remolque |
|
FUEL PUMP |
 |
20 A |
Bloque de conexiones del compartimento del motor (relé de la bomba de combustible) |
|
|
MULTI FUSE |
BLOWER |
 |
40 A |
Bloque de conexiones de motor (Blower Relay) |
|
MULTI FUSE |
B+4 |
 |
40 A |
BLOQUE DE EMPALMES ICU (FUSIBLE - MULTIMEDIA, E-CALL, A/BAG2, BRAKE SWITCH, MODULE1, FUEL LID, IBU1, SUNROOF, BATTERY MANAGEMENT, DOOR LOCK |
|
B+1 |
 |
60 A |
BLOQUE DE EMPALMES DE ICU (IPS) |
|
|
AMS |
 |
10 A |
BATTERY SENSOR(PHEV) |
|
|
FUSE |
IEB2 |
 |
40 A |
Unidad del freno eléctrico integrado |
|
IEB3 |
 |
60 A |
Unidad del freno eléctrico integrado |
|
|
MULTI FUSE |
IEB1 |
 |
60 A |
Unidad del freno eléctrico integrado |
|
IG3 1 |
 |
20 A |
IGNITION3 RELAY |
|
|
FUSE |
BATTERY C/FAN |
 |
15 A |
Ventilador de refrigeración de la batería |
|
HPCU |
 |
10 A |
Unidad de control de la energía híbrida |
|
|
EWP2 |
 |
10 A |
BATTERY ELECTRONIC WATER PUMP |
|
|
FUSE |
POWER OUTLET2 |
 |
20 A |
Toma de corriente delantera |
|
EWP1 |
 |
10 A |
Bomba de agua electrónica del motor |
|
|
MULTI FUSE |
PTC HEATER2 |
 |
50 A |
PTC HEATER #2 RELAY |
|
DCT1 |
 |
40 A |
DUAL CLUTCH TRANSMISSION |
|
|
DCT2 |
 |
40 A |
DUAL CLUTCH TRANSMISSION |
|
|
C/FAN1 |
 |
60 A |
COOLING FAN MOTOR |
|
|
B+5 |
 |
60 A |
Bloque de empalmes del compartimento del motor PCB |
|
|
IG2 |
 |
40 A |
BLOQUE DE EMPALMES ICU (FUSIBLE - WASHER, A/C, MODULE6, MODULE7, WIPER RR) |
|
|
IG1 1 |
 |
40 A |
BLOQUE DE EMPALMES ICU (FUSIBLE - MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2) |
|
|
FUSE |
CLUTCH ACTRUATOR |
 |
30 A |
ENGINE CLUTCH ACTUATOR (HPCU) |
|
INVERTER |
 |
40 A |
AC INVERTER |
|
|
POWER OUTLET1 |
 |
40 A |
Toma de corriente delantera |
|
|
EWP4 |
 |
10 A |
Bomba de agua electrónica del motor |
|
Bloque PCB
|
Nombre del fusible |
Símbolo |
Amperaje del fusible |
Circuito protegido |
|---|---|---|---|
|
SENSOR1 |
 |
15 A |
Sensor de oxígeno (arriba/abajo) |
|
ECU2 |
 |
15 A |
ECM (MÓDULO DE CONTROL DEL MOTOR) |
|
SENSOR3 |
 |
10 A |
FUEL PUMP RELAY |
|
SENSOR2 |
 |
10 A |
VÁLVULA DE CONTROL DE ACEITE, VÁLVULA DE SOLENOIDE DE CONTROL DE PURGA, CONTROL DE LA VÁLVULA DE LA BOMBA DE ACEITE VARIABLE, RELÉ DEL MOTOR DEL VENTILADOR DE REFRIGERACIÓN, VÁLVULA DE AISLAMIENTO DEL TANQUE DE COMBUSTIBLE (PHEV) |
|
FRT WIPER1 |
 |
25 A |
Motor del limpiaparabrisas delantero |
|
ECU 3 |
 |
10 A |
ECM (MÓDULO DE CONTROL DEL MOTOR) |
|
IEB 4 |
 |
10 A |
Unidad del freno eléctrico integrado |
|
EWP 3 |
 |
10 A |
Bomba de agua electrónica del motor |
|
OBC |
 |
10 A |
ON BOARD CHARGER UNIT(PHEV) |
|
ECU1 |
 |
20 A |
ECM (MÓDULO DE CONTROL DEL MOTOR) |
|
B/ALARM HORN |
 |
15 A |
BURGLAR ALARM HORN RELAY |
|
IGN COIL |
 |
20 A |
Bomba de encendido #1/#2/#3/#4 |
|
CHARGER |
 |
10 A |
CHARGER LOCK/UNLOCK RELAY(PHEV) |
|
DCT3 |
 |
15 A |
DUAL CLUTCH TRANSMISSION |
Relé
Consulte la siguiente tabla para obtener información acerca del tipo de relé.
|
Nombre del relé |
Símbolo |
TYPE |
|---|---|---|
|
Fuel Pump Relay |
 |
MICRO |
|
PTC Heater1 Relay |
 |
MICRO |
|
Blower Relay |
 |
MICRO |
|
Rear Heated Relay |
 |
MINI |
|
IG3 Relay |
|
MICRO |
|
Battery Cooling Fan Relay (HEV) |
|
MICRO |
|
PDM (IG1) RELAY |
 |
MICRO |
|
PDM (ACC) RELAY |
 |
MICRO |
|
PDM (IG2) RELAY |
 |
MICRO |
|
COOLING FAN MOTOR RELAY |
 |
MICRO |
|
PTC HEATER2 RELAY |
 |
MICRO |
|
POWER OUTLET |
 |
MICRO |
panel de fusibles del compartimento del motor (cubierta del terminal de la batería) (para híbrido enchufable)
