Nastavování čelních světlometů a předních mlhových světel (pro Evropu)

Zaměření čelních světel

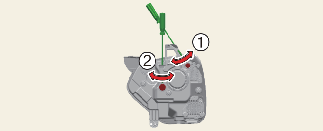

Typ A

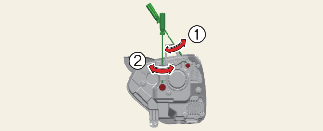

Typ B

Postup

  • Nafoukněte pneumatiky na stanovený tlak a z vozidla odstraňte veškerou zátěž kromě řidiče, náhradní pneumatiky a nářadí.

  • Vozidlo by mělo stát na rovné ploše.

  • Na zástěnu nakreslete svislé linky (svislé linky procházejí středem příslušných předních světel) a vodorovnou linku (vodorovná linka prochází středem předních světel).

  • S čelními světlomety a akumulátorem v normálním stavu zaměřte přední světla tak, aby nejjasnější světlo procházelo průsečíky vodorovných a svislých linek.

  • Chcete-li namířit potkávací světla více doleva nebo doprava, otáčejte šroubovákem (1) po směru nebo proti směru hodinových ručiček. Pro naklonění potkávacích světel nahoru nebo dolů otáčejte šroubovákem (2) ve směru nebo proti směru hodinových ruček.

Zaměření předních mlhových světel (je-li součástí výbavy)

Přední mlhová světla lze nasměrovat stejným způsobem jako světlomety. Při normálním stavu předních mlhových světlometů a akumulátoru nasměrujte přední mlhová světla.

Postup

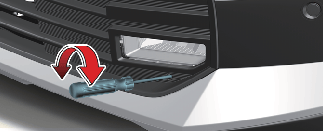

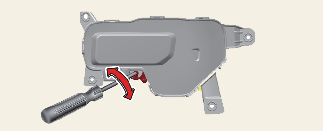

  • Otáčením šroubováku ve směru nebo proti směru hodinových ručiček nasměrujte přední mlhové světlo nahoru nebo dolů.

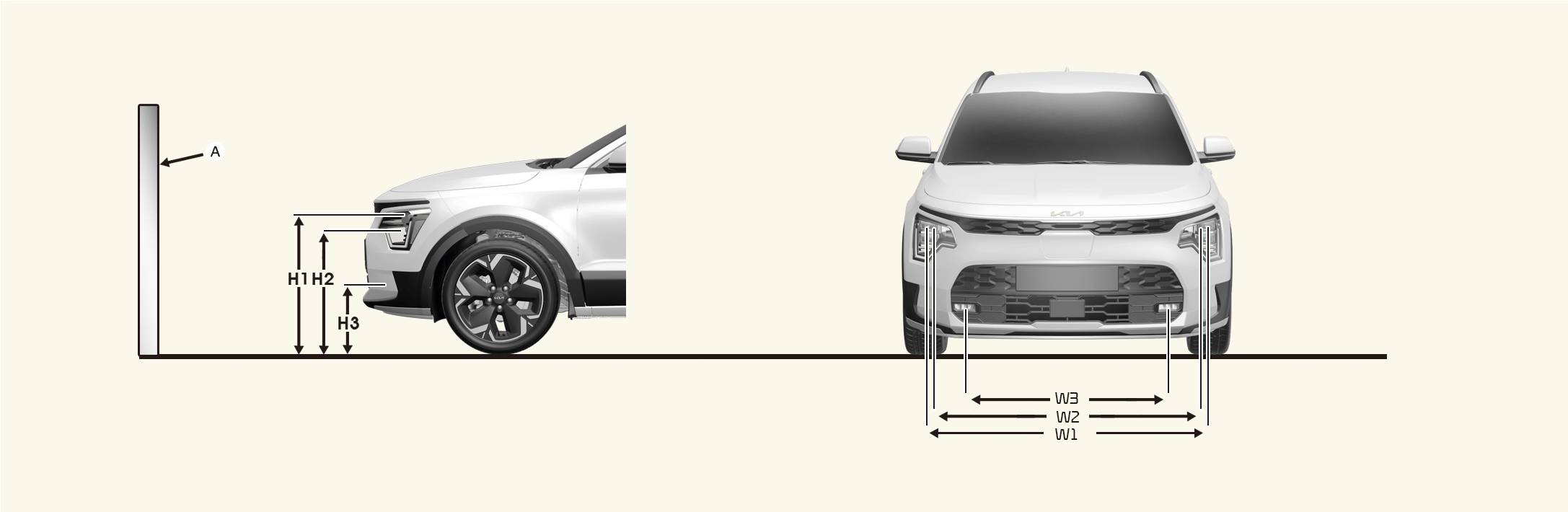

Zaměřovací bod

Typ A
Typ B

* A: Zástěna

Stav vozidla

Čelní světlomet

Přední mlhové světlo (typ LED) (je-li součástí výbavy)

Výška nad povrchem

Vzdálenost mezi světly

Výška nad povrchem

Vzdálenost mezi světly

Potkávací/dálková světla

Potkávací/dálková světla

H1

H2

W1

W2

H3

W3

bez řidiče

[mm (palcích)]

Typ A

745,9

(29,4)

1 470,4

(57,9)

373,7

(14,7)

1 034

(40,7)

Typ B

768,6

(30,3)

699,6

(27,5)

1 479,8

(58,3)

1 478,5

(58,2)

s řidičem

[mm (palcích)]

Typ A

735,9

(29,0)

1 470,4

(57,9)

363,7

(14,3)

1 034

(40,7)

Typ B

758,6

(30,0)

689,6

(27,1)

1 479,8

(58,3)

1 478,5

(58,2)

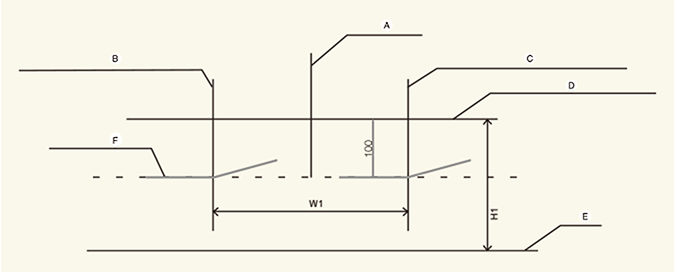

Potkávací světla čelních světlometů (vozidlo s levostranným řízením)

Při zobrazení na 10 m

  • A: Osa vozidla

  • B: Svislá linka středu žárovky levého čelního světla

  • C: Svislá linka středu žárovky pravého čelního světla

  • D: Vodorovná linka středu žárovky čelního světla

  • E: Zem

  • F: Hrana stínění

Postup

  1. Zapněte potkávací světla bez řidiče ve vozidle.

  2. Hrana stínění by měla být odpovídat vyobrazené linii.

  3. Při nastavování potkávacích světel by po nastavení vodorovného zaměření mělo být nastaveno i svislé zaměření.

  4. Pokud je vozidlo vybaveno systémem naklápění světlometů, nastavte příslušný ovladač do polohy 0.

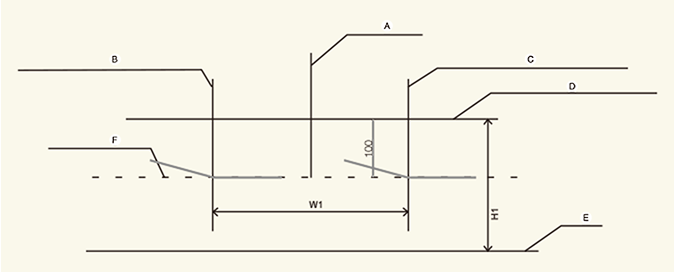

Potkávací světla čelních světlometů (vozidlo s pravostranným řízením)

Při zobrazení na 10 m

  • A: Osa vozidla

  • B: Svislá linka středu žárovky levého čelního světla

  • C: Svislá linka středu žárovky pravého čelního světla

  • D: Vodorovná linka středu žárovky čelního světla

  • E: Zem

  • F: Hrana stínění

Postup

  1. Zapněte potkávací světla bez řidiče ve vozidle.

  2. Hrana stínění by měla být odpovídat vyobrazené linii.

  3. Při nastavování potkávacích světel by po nastavení vodorovného zaměření mělo být nastaveno i svislé zaměření.

  4. Pokud je vozidlo vybaveno systémem naklápění světlometů, nastavte příslušný ovladač do polohy 0.

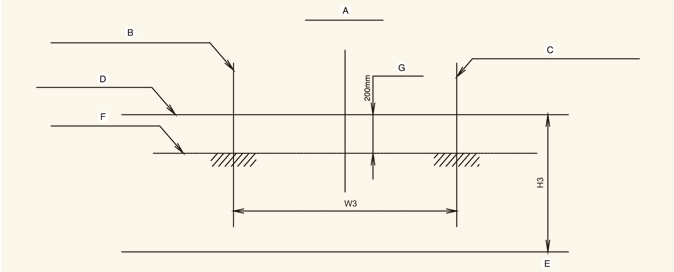

Přední mlhové světlo (je-li součástí výbavy)

Při zobrazení na 10 m

  • A: Osa vozidla

  • B: Svislá linka středu žárovky levého čelního světla

  • C: Svislá linka středu žárovky pravého čelního světla

  • D: Vodorovná linka středu žárovky čelního světla

  • E: Zem

  • F: Hrana stínění

  • G: Horní mez

Postup

  1. Zapněte přední mlhové světlo bez řidiče ve voze.

  2. Hrana stínění by se měla promítat v přípustném rozsahu (stínovaná oblast).
