Nastavování čelních a mlhových světel (pro Evropu)

Zaměření čelních světel

Halogenové světlo (5 dveří, Kombi)

LED (5 dveří, Kombi, Shooting brake)

LED (CUV)

Nafoukněte pneumatiky na stanovený tlak a z vozidla odstraňte veškerou zátěž kromě řidiče, náhradní pneumatiky a nářadí.

Vozidlo by mělo stát na rovné ploše.

Na zástěnu nakreslete svislé linky (svislé linky procházejí středem příslušných předních světel) a vodorovnou linku (vodorovná linka prochází středem předních světel).

S předními světly a akumulátorem v normálním stavu zaměřte přední světla tak, aby nejjasnější světlo procházelo průsečíky vodorovných a svislých linek.

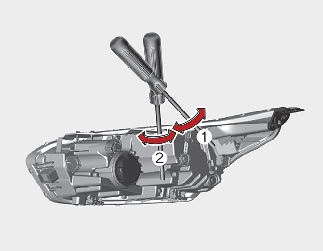

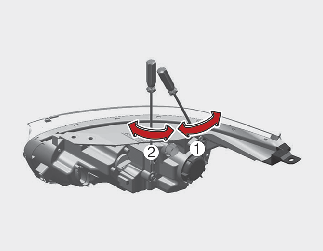

Chcete-li namířit potkávací a dálková světla doleva nebo doprava, otáčejte šroubem (1) po směru nebo proti směru hodinových ručiček. Chcete-li namířit potkávací a dálková světla nahoru nebo dolů, otáčejte šroubem (2) po směru nebo proti směru hodinových ručiček.

Seřízení předních mlhových světel

5 dveří, Kombi

5 dveří, Kombi, Shooting brake (Řada GT)

CUV

Přední mlhová světla lze nastavovat stejným způsobem jako čelní světlomety.
Přední mlhová světla nastavujte, pokud přední mlhová světla i akumulátor v pořádku.

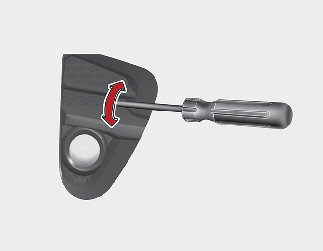

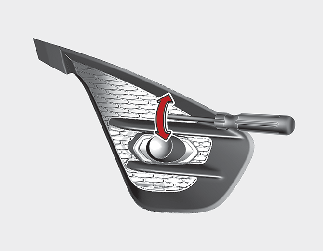

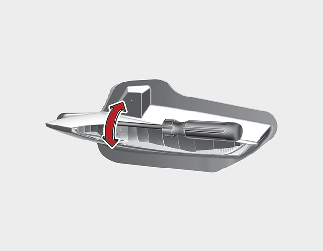

Pro naklonění vzhůru nebo dolů otáčejte šroubovákem ve směru, nebo proti směru hodinových ruček.

Zaměřovací bod

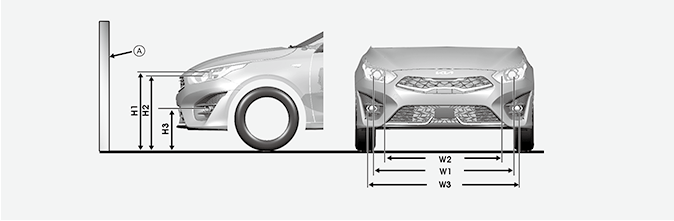

5 dveří, Kombi (standardní model) - Halogenový typ A

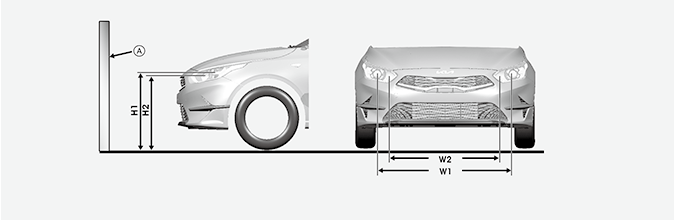

5 dveří, Kombi (standardní model) - Halogenový typ B

* A: Zástěna

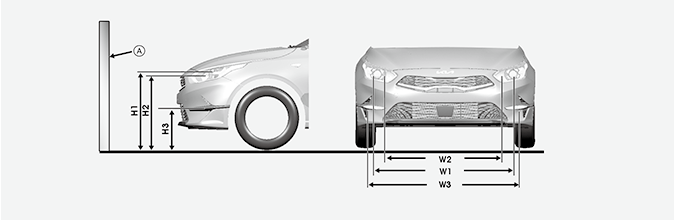

5 dveří, Kombi (model řady GT) – Halogenový typ

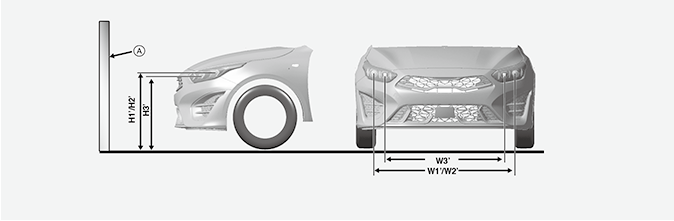

5 dveří, Kombi, Shooting brake – Typ LED

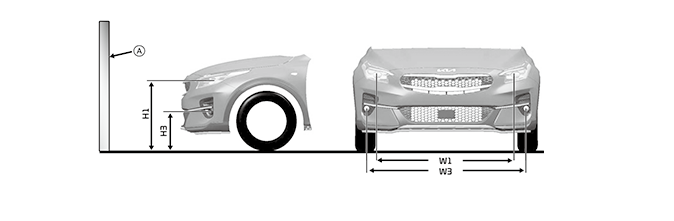

CUV (pneumatiky 16/18")

5 dveří, Kombi (standardní model)

Stav vozidla	Čelní světlomet (Halogenový typ A)
	Výška nad povrchem		Vzdálenost mezi světly
	Potkávací světla	Dálková světla	Potkávací světla	Dálková světla
	H1	H2	W1	W2
bez řidiče [mm]	706	684	1 344	1 112
s řidičem [mm]	700	678	1 344	1 112

Stav vozidla	Čelní světlomet (Halogenový typ B)				Čelní světlomet (Typ LED)
	Výška nad povrchem		Vzdálenost mezi světly		Výška nad povrchem	Vzdálenost mezi světly
	Potkávací světla	Dálková světla	Potkávací světla	Dálková světla	Potkávací/dálková světla	Potkávací/dálková světla
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
bez řidiče [mm	706	684	1 344	1 112	714	1 404
s řidičem [mm]	700	678	1 344	1 112	708	1 404

Stav vozidla	Přední mlhová světla (Typ žárovky)		Přední mlhová světla (Typ LED)
	Výška nad povrchem	Vzdálenost mezi světly	Výška nad povrchem	Vzdálenost mezi světly
	H3	W3	H3'	W3'
bez řidiče [mm]	370	1 426	694	1 191
s řidičem [mm]	366	1 426	688	1 191

5 dveří, Kombi (model řady GT/model GT)

Stav vozidla	Čelní světlomet (Halogenový typ)				Čelní světlomet (Typ LED)
	Výška nad povrchem		Vzdálenost mezi světly		Výška nad povrchem	Vzdálenost mezi světly
	Potkávací světla	Dálková světla	Potkávací světla	Dálková světla	Potkávací/dálková světla	Potkávací/dálková světla
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
bez řidiče [mm]	698	676	1 344	1 112	706	1 404
s řidičem [mm]	692	670	1 344	1 112	700	1 404

Stav vozidla	Přední mlhová světla (Typ žárovky)		Přední mlhová světla (Typ LED)
	Výška nad povrchem	Vzdálenost mezi světly	Výška nad povrchem	Vzdálenost mezi světly
	H3	W3	H3'	W3'
bez řidiče [mm]	371	1 449	686	1 191
s řidičem [mm]	357	1 449	682	1 191

Shooting brake (model řady GT/model GT)

Stav vozidla	Čelní světlomet (Halogenový typ)				Čelní světlomet (Typ LED)
	Výška nad povrchem		Vzdálenost mezi světly		Výška nad povrchem	Vzdálenost mezi světly
	Potkávací světla	Dálková světla	Potkávací světla	Dálková světla	Potkávací/dálková světla	Potkávací/dálková světla
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
bez řidiče [mm]	701	679	1 344	1 112	709	1 404
s řidičem [mm]	695	673	1 344	1 112	703	1 404

Stav vozidla	Přední mlhová světla (Typ žárovky)		Přední mlhová světla (Typ LED)
	Výška nad povrchem	Vzdálenost mezi světly	Výška nad povrchem	Vzdálenost mezi světly
	H3	W3	H3'	W3'
bez řidiče [mm]	371	1 449	689	1 191
s řidičem [mm]	357	1 449	685	1 191

CUV (pneumatiky 16")

Stav vozidla	Čelní světlomet (Typ LED)		Přední mlhová světla (Typ žárovky)
	Výška nad povrchem	Vzdálenost mezi světly	Výška nad povrchem	Vzdálenost mezi světly
	Potkávací/dálková světla	Potkávací/dálková světla	H3	W3
	H1	W1	H3	W3
bez řidiče [mm]	743	1 339	423	1 547
s řidičem [mm]	737	1 339	429	1 547

CUV (pneumatiky 18")

Stav vozidla	Čelní světlomet (Typ LED)		Přední mlhová světla (Typ žárovky)
	Výška nad povrchem	Vzdálenost mezi světly	Výška nad povrchem	Vzdálenost mezi světly
	Potkávací/dálková světla	Potkávací/dálková světla	H3	W3
	H1	W1	H3	W3
bez řidiče [mm]	754	1 339	435	1 547
s řidičem [mm]	748	1 339	429	1 547

Potkávací světla čelních světlometů (vozidlo s levostranným řízením)

Při zobrazení na 10 m

A: Osa vozidla

B: Svislá linka středu žárovky levého čelního světla

C: Svislá linka středu žárovky pravého čelního světla

D: Vodorovná linka středu žárovky čelního světla

E: Zem

F: Ořezová linka

S řidičem ve vozidle (75 kg) zapněte potkávací světla.

Hrana stínění by měla být odpovídat vyobrazené linii.

Nejprve nastavte hraniční linii do horizontální roviny a poté nastavte vertikální linii.

Pokud je vozidlo vybaveno systémem naklápění světlometů, nastavte příslušný ovladač do polohy 0.

* Pokud je zapotřebí zaměření, upravte zaměřovací bod po změření skutečné světlé výšky vozidla, nebo Kia doporučuje návštěvu autorizovaného servisu či prodejce Kia. Je tomu tak proto,že se může lišit od skutečné světlé výšky vozidla.

Přední mlhová světla

Při zobrazení na 10 m

A: Osa vozidla

B: Svislá linka středu žárovky levého mlhového světla

C: Svislá linka středu žárovky pravého mlhového světla

D: Vodorovná linka středu žárovky mlhového světla

E: Zem

F: Ořezová linka

G: Horní limit

S řidičem ve vozidle (75kg) zapněte potkávací světla.

Hranice stínění by se měla promítat nad označenou zónou (cloněná oblast).
