وصف لوحة المصاهر/ المرحلات

داخل أغطية لوحة الفيوزات/ المرحلات، يمكنك العثور على ملصق الفيوزات/ المرحلات الذي يصف أسماء الفيوزات/ المرحلات وقدراتها.

إشعار

قد لا تنطبق جميع أوصاف لوحة المصاهر الواردة في هذا الدليل على سيارتك. إنها دقيقة وقت الطباعة. عندما تفحص لوحة المصاهر في سيارتك، راجع ملصق لوحة المصاهر.

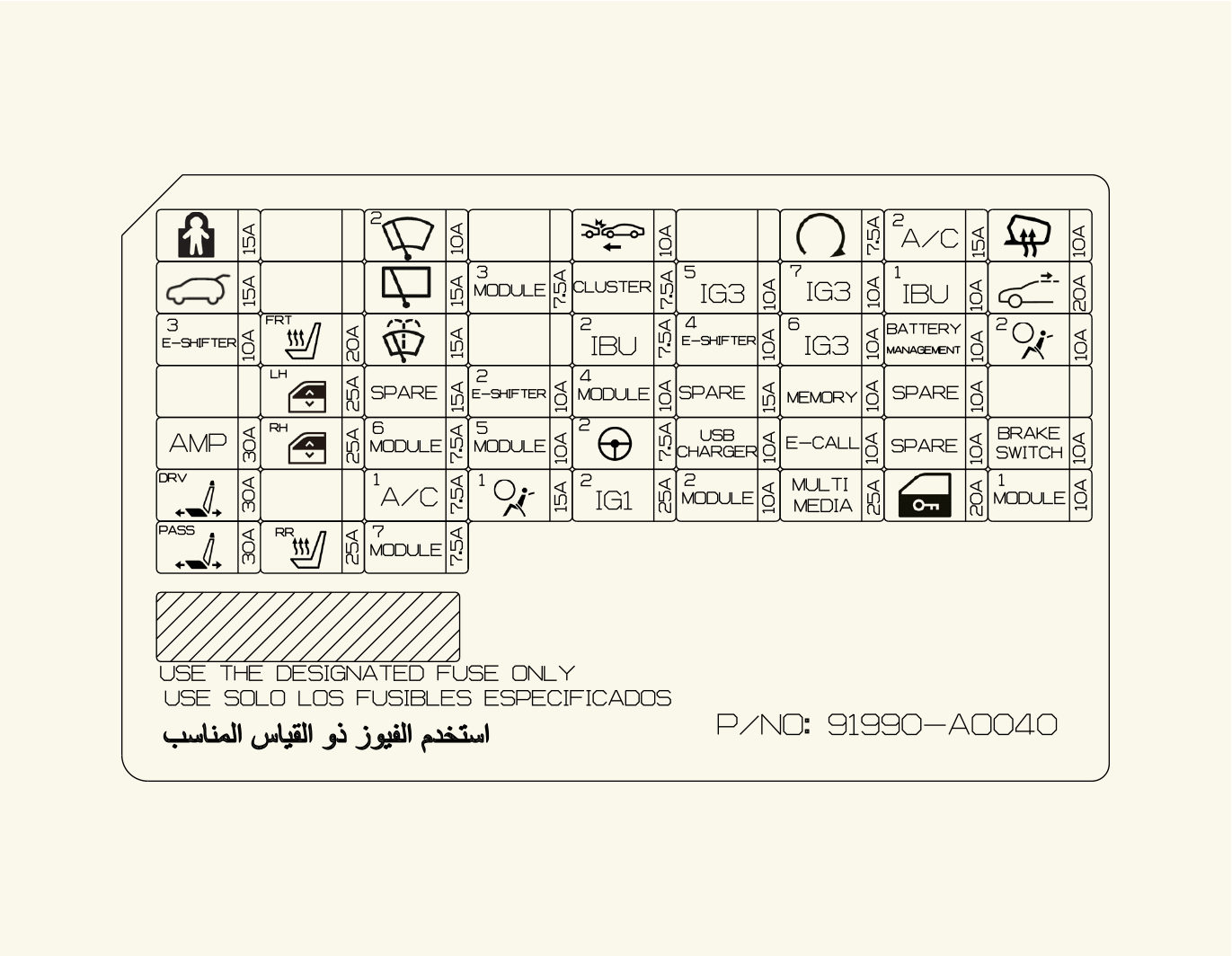

لوحة المصاهر في جانب السائق

علبة التوصيل بوحدة التحكم المركزي المتكاملة (ICU)

اسم الفيوز	تصنيف الفيوز	الدائرة المحمية
CHILD LOCK	15 أمبير	مرحل قفل الأطفال، مرحل فتح قفل الأطفال
MODULE 7	7.5 أمبير	وحدة التحكم في المقعد الأمامي، نظام تدفئة المقعد الخلفي، محول التيار المتردد
E-SHIFTER 2	10 أمبير	قرص ناقل الحركة التلقائي الإلكتروني (ATM)
MEMORY	10 أمبير	شاشة العرض عند مستوى الرأس (HUD)، مصباح الحالة المزاجية، وحدة تكييف الهواء، المجموعة
IG3 5	10 أمبير	V2L
IG3 6	10 أمبير	نظام إدارة البطارية (BMS)
IG3 7	10 أمبير	وحدة تكييف الهواء، وحدة الصوت/ الصوت والفيديو والتنقل العلوية، المجموعة، طراز الجهاز المشحون (CDM)، مستشعر الجسيمات (PM)
FRONT WIPER 2	10 أمبير	محرك الماسحة الأمامية
REAR WIPER	15 أمبير	مرحل الماسحة الخلفية، محرك الماسحة الخلفية
MDPS 2	7.5 أمبير	وحدة نظام التوجيه المعزز المُدار بواسطة محرك (MDPS) * نظام التوجيه المعزز المُدار بواسطة محرك (MDPS) هو نفسه نظام التوجيه بالطاقة الكهربائية (EPS).
IG1 2	25 أمبير	علبة التوصيل لحجيرة المحرك (فيوز علبة لوحة الدارة المطبوعة (PCB) - IEB4، ECU3، DCT3، EWP3)
FCA	10 أمبير	الرادار الأمامي
START	7.5 أمبير	وحدة التحكم في السيارة (VCU)، وحدة التحكم في الجسم المتكاملة (IBU)
HEATED MIRROR	10 أمبير	وحدة المرآة الخارجية بجانب السائق/ الراكب
TAILGATE OPEN	15 أمبير	مزلاج الباب الخلفي
MODULE3	7.5 أمبير	مفتاح متعدد الوظائف، وحدة التحكم في الجسم المتكاملة (IBU)، مفتاح مصباح التوقف، وحدة باب السائق
CLUSTER	7.5 أمبير	شاشة عرض عند مستوى الرأس، مجموعة العدادات
IAU	10 أمبير	المقبض الخارجي لباب السائق/ الراكب
S/HEATER FRT	20 أمبير	وحدة التحكم في التهوية للمقاعد الأمامية، وحدة التحكم في التدفئة للمقاعد الأمامية
WASHER	15 أمبير	مفتاح متعدد الوظائف
IBU2	7.5 أمبير	وحدة التحكم المتكاملة في الهيكل (IBU)
BATTERY MANAGEMENT	10 أمبير	وحدة التحكم في البطارية (BMU)
AIR BAG2	10 أمبير	وحدة التحكم بنظام تقييد الحركة التكميلي (SRS)
SUNROOF1	20 أمبير	محرك فتحة السقف
P/WINDOW LH	25 أمبير	وحدة النافذة الكهربائية لسلامة السائق (المقود الأيسر)، وحدة النافذة الكهربائية لسلامة الركاب (المقود الأيمن)، مفتاح النافذة الكهربائية الخلفية اليسرى
E-SHIFTER 3	10 أمبير	قرص ناقل الحركة التلقائي الإلكتروني (ATM)
MODULE4	10 أمبير	رادار الجانب الأمامي/الخلفي الأيسر/الأيمن، المحول الأمامي/الخلفي، وحدة أنظمة المساعدة المتقدمة (القيادة)، وحدة (VESS) (نظام صوت المحرك الافتراضي)، الرادار الأمامي، كاميرا الرؤية الأمامية، وحدة النظام المتقدم لمساعدة السائق (ADAS) (الركن)، مفتاح الغطاء العلوي لوحدة التحكم
USB CHARGER	10 أمبير	شاحن USB لمقعد السائق/ الراكب، شاحن USB لوحدة التحكم الأمامية رقم 1/ رقم 2
A/C2	15 أمبير	وحدة التحكم في تكييف الهواء، صمام الضغط العالي، علبة التوصيل P/R لصمام المبردات رقم 1/ رقم 2 (مرحل المروحة)، BSA Chiller رقم 1، صمام سائل تبريد مكيف الهواء
AMP	30 أمبير	مكبر للصوت (AMP)
P/WINDOW RH	25 أمبير	وحدة النافذة الكهربائية لسلامة الراكب (المقود الأيسر)، وحدة النافذة الكهربائية لسلامة السائق (المقود الأيمن)، مفتاح النافذة الكهربائية الخلفية اليمنى
MODULE 6	7.5 أمبير	وحدة التحكم المتكاملة في الهيكل (IBU)
MODULE 5	10 أمبير	موصل ربط البيانات، المرآة الكهربائية المصنوعة من الكروم، وحدة الاتصال في حالات الطوارئ (E-CALL)، ADP، وحدة الصوت/ الفيديو والتنقل العلوية، مفتاح لوحة التصادم، المصباح الأمامي الأيسر/ الأيمن، المضخم (AMP)، شاحن الهاتف الذكي اللاسلكي، وحدة المقعد الكهربائي للسائق/ الراكب، وحدة التحكم في مقعد التهوية الأمامي، وحدة التحكم في مدفأة المقاعد الأمامية، وحدة التحكم في مدفأة المقاعد الخلفية، مفتاح وحدة التحكم الأرضي، وحدة جهاز ضبط مستوى المصباح الأمامي التلقائي، وحدة النظام الذكي للإضاءة الأمامية (IFS)
E-CALL	10 أمبير	وحدة الاتصال في حالات الطوارئ (E-CALL)
IBU 1	10 أمبير	وحدة التحكم المتكاملة في الهيكل (IBU)
BRAKE SWITCH	10 أمبير	مفتاح مصباح التوقف، وحدة التحكم المتكاملة في الهيكل (IBU)
P/SEAT DRV	30 أمبير	مفتاح المقعد الكهربائي للسائق، وحدة المقعد الكهربائي للسائق (مع نظام ذاكرة مدمجة (IMS))
A/C1	7.5 أمبير	وحدة التحكم في تكييف الهواء
AIR BAG 1	15 أمبير	وحدة التحكم بنظام تقييد الحركة التكميلي (SRS)
MODULE 2	10 أمبير	المضخم (AMP)، ADP، علبة التوصيل P/E (مرحل مخرج الطاقة)، وحدة التحكم المتكاملة في الهيكل (IBU)، وحدة الاتصال في حالات الطوارئ (E-CALL)، وحدة أنظمة المساعدة المتقدمة (ADAS)، لوحة مفاتيح الصوت/ الفيديو والتنقل، وحدة الصوت/ الفيديو والتنقل العلوية
MULTIMEDIA	25 أمبير	وحدة الصوت/ الفيديو والتنقل العلوية
DOOR LOCK	20 أمبير	مرحل قفل الباب، مرحل إلغاء قفل الباب، (مرحل القفل)
MODULE 1	10 أمبير	مفتاح مصباح الإنذار، مفتاح متعدد الوظائف، موصل ربط البيانات، مستشعر المطر، صفارة الحماية من الاختراق بالموجات فوق الصوتية (UIP)، مستشعر الحماية من الاختراق بالموجات فوق الصوتية (UIP)، وحدة PTG، وحدة باب السائق، وحدة المرآة الخارجية للسائق/ الراكب
P/SEAT PASS	30 أمبير	مفتاح المقعد الكهربائي للراكب، وحدة المقعد الكهربائي للراكب
S/HEATER RR	25 أمبير	وحدة التحكم في التدفئة للمقاعد الخلفية

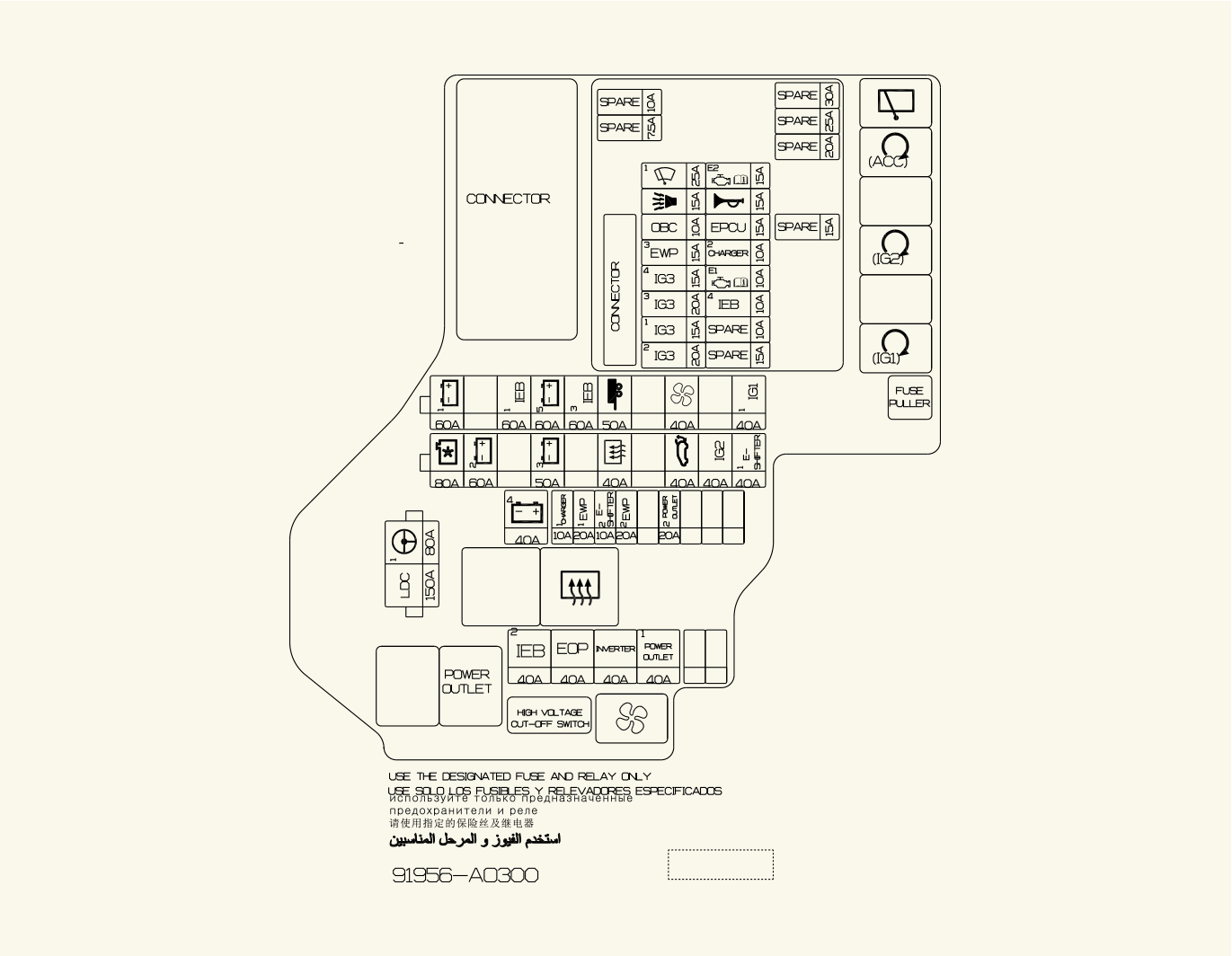

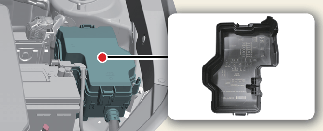

لوحة فيوزات حجيرة المحرك

الدائرة (علبة التوصيل P/R)

اسم الفيوز		تصنيف الفيوز	الدائرة المحمية
الفيوز المتعدد-1	LDC	150 أمبير	الفيوز (IEM، EOP، Inverter، Power Outlet)
الفيوز المتعدد-1	MDPS1	80 أمبير	وحدة نظام التوجيه المعزز المُدار بواسطة محرك * نظام التوجيه المعزز المُدار بواسطة محرك (MDPS) هو نفسه نظام التوجيه بالطاقة الكهربائية (EPS).
الفيوز المتعدد-3	B+5	60 أمبير	علبة لوحة الدارة المطبوعة (PCB) (المرحل الرئيسي للمفتاح IG3، الفيوز: WIPER1، EPCU1، B/ALARM، HORN, VCU2)
	IG1 1	40 أمبير	(المصهر - الوحدة 2، شاحن USB، الوسادة الهوائية 1، وحدة الهيكل المدمجة 2، التوجيه الكهربائي المسير بموتور المثبت 2، مجموعة العدادات، الوحدة 3، مؤشر الوسادة الهوائية، الوحدة 4، الوحدة 5، ناقل الحركة الإلكتروني 2، نظام تجنب التصادم الأمامي، ING1 2)
	B+1	60 أمبير	علبة التوصيل بوحدة التحكم المركزي المتكاملة (ICU) (IPS2، IPS3، IPS5، IPS7، IPS12، IPS14)
	IEB 1	60 أمبير	وحدة نظام تطبيق الفرامل الذكي في حالات الطوارئ (IEB)
	IEB 3	60 أمبير	وحدة نظام تطبيق الفرامل الذكي في حالات الطوارئ (IEB)
	IG1	50 أمبير	وحدة موصل المقطورة
	BLOWER	40 أمبير	علبة التوصيل لحجيرة المحرك (مرحل المروحة)
الفيوز المتعدد-2	C/FAN	80 أمبير	محرك مروحة التبريد
	RR HTD	40 أمبير	علبة التوصيل P/R (مرحل التسخين الخلفي)
	B+2	60 أمبير	علبة التوصيل بوحدة التحكم المركزي المتكاملة (ICU) (IPS)
	B+3	50 أمبير	علبة التوصيل بوحدة التحكم المركزي المتكاملة (الفيوز - CHILD LOCK ، E-SHIFTER3، P/WDW LH، P/WDW RH، T/GATE OPEN، AMP، P/SEAT DRV، P/SEAT PASS، S/HEATER FRT، S/HEATER RR)، EWP2
	POWER TAILGATE	40 أمبير	وحدة الباب الخلفي الكهربائية
	IG2	40 أمبير	علبة التوصيل بوحدة التحكم المركزي المتكاملة (الفيوز - WASHER، A/C، MODULE6، MODULE7، WIPER RR)
	E-SHIFTER 1	40 أمبير	وحدة التحكم في التوجيه (SCU)
الفيوز	B+4	40 أمبير	علبة التوصيل بوحدة التحكم المركزي المتكاملة (ICU) (مرحل مزلاج الحمل طويل الأمد، الفيوز: IAU، ECS، BATTERY MANAGEMENT، AIR BAG2، MEMORY1، SPARE3 (B+)، A/C2، E-CALL، IBU1، BRAKE SWITCH، MULTIMEDIA، DOOR LOCK، MODULE1)
	IEB 2	40 أمبير	وحدة نظام تطبيق الفرامل الذكي في حالات الطوارئ (IEB)
	CHARGER 1	10 أمبير	طراز الجهاز المشحون (CDM)
	EWP1	20 أمبير	مضخة المياه الإلكترونية رقم 1
	EWP2	20 أمبير	مضخة المياه الإلكترونية رقم 2
	P/OUTLET1	40 أمبير	مرحل منفذ الطاقة
	INVERTER	40 أمبير	مضخة الزيت الإلكترونية الخلفية
	EOP	40 أمبير	مضخة الزيت الإلكترونية الأمامية
	E-SHIFTER2	10 أمبير	مرحل الناقل الإلكتروني (E-Shifter)، وحدة التحكم في التوجيه (SCU)، قرص ناقل الحركة التلقائي الإلكتروني
	P/OUTLET2	20 أمبير	منفذ الطاقة الأمامي

علبة لوحة الدارة المطبوعة (PCB)

اسم الفيوز	تصنيف الفيوز	الدائرة المحمية
WIPER1	25 أمبير	علبة لوحة الدارة المطبوعة (PCB) (المرحل الرئيسي للماسحة)
EPCU	15 أمبير	المحول الأمامي
B/ALARM	15 أمبير	علبة لوحة الدارة المطبوعة (PCB) (مرحل بوق الإنذار بالسرقة)
HORN	15 أمبير	علبة لوحة الدارة المطبوعة (PCB) (مرحل البوق)
OBC	10 أمبير	ICCU، نظام وحدة التحكم في السيارة (VCMS)
EWP 3	15 أمبير	مضخة المياه الإلكترونية (EWP) PE
IG3 1	15 أمبير	المحول، وحدة التحكم في السيارة (VCU)
IG3 3	20 أمبير	مضخة المياه الإلكترونية
EPCU	15 أمبير	المحول
ECU 1	10 أمبير	وحدة التحكم في السيارة (VCU)
IG3 4	15 أمبير	ICCU، نظام وحدة التحكم في السيارة (VCMS)، طراز الجهاز المشحون (CDM)، مروحة التبريد
IEB 4	10 أمبير	وحدة نظام تطبيق الفرامل الذكي في حالات الطوارئ (IEB)
CHARGER 2	10 أمبير	قفل الشاحن، مرحل فتح القفل
IG3 2	20 أمبير	3WAY V/V، وحدة التحكم المركزي المتكاملة (ICU) (فيوز IG3)
