1. Kod i wtyczka (ustawianie kodu)

2. Skrzynka sterująca

3. Przewód ładowania i złącze ładowania

Z przenośnego ładowania można korzystać, gdy ładowanie AC lub ładowanie DC nie jest dostępne przy użyciu energii elektrycznej z gospodarstwa domowego.

* : W zależności od regionu pojazd może nie być wyposażony w ten kabel.

• A: Wtyczka

• B: Gniazdo elektryczne

1. Przed podłączeniem wtyczki do gniazda sprawdzić prąd znamionowy gniazda elektrycznego.

2. Podłączyć wtyczkę przewodu do domowego gniazda elektrycznego.

3. Sprawdzić wyświetlacz na skrzynce sterującej.

4. Nacisnąć przycisk (1) z tyłu skrzynki sterującej przez 2 do 8 sekund, aby wyregulować poziom ładowania. (Ustawić poziom ładowania w zależności od typu przewodu ładowania zgodnie z przykładem).



5. Poziom ładowania na wyświetlaczu skrzynki sterującej zmienia się po każdym naciśnięciu przycisku (1).

6. Po ustawieniu poziomu ładowania rozpocząć ładowanie zgodnie z procedurą ładowania przenośnego.

1. Podłączyć wtyczkę przewodu do domowego gniazda elektrycznego.



   • A: Wtyczka

   • B: Gniazdo elektryczne

2. Sprawdzić, czy dioda zasilania (zielona) na skrzynce sterującej jest włączona.



3. Wcisnąć pedał hamulca i zaciągnąć hamulec postojowy.

4. Przestawić wszystkie przełączniki do położenia OFF (wyłączenia), przestawić na P (parkowanie) i wyłączyć pojazd. Jeśli ładowanie zostało zapoczątkowane bez ustawienia biegu w położeniu P (parkowanie), ładowanie rozpocznie się po ustawieniu biegu w pozycji P (parkowanie).

5. Otworzyć pokrywę ładowania.

   W celu uzyskania dodatkowych informacji patrz Więcej informacji.

6. Otworzyć nasadki ochronne złącza ładowania i wtyczki ładowania. Sprawdzić pod kątem obcych substancji oraz kurzu.

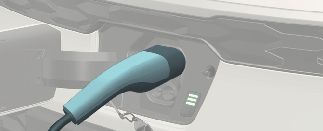

7. Przytrzymać uchwyt złącza ładowania i przyłączyć go do gniazda ładowania pojazdu. Wsunąć złącze do oporu. Jeżeli złącze ładowania i stacja ładowania nie są poprawnie podłączone, może to spowodować pożar.

8. Ładowanie rozpoczyna się automatycznie (zapala się lampka ładowania).



9. Sprawdzić, czy kontrolka wskaźnika ładowania () akumulatora wysokonapięciowego w zestawie wskaźników jest włączona. Ładowanie nie jest aktywne, gdy kontrolka wskaźnika ładowania () jest wyłączona. Jeśli złącze ładowania nie jest prawidłowo podłączone, należy je odłączyć i ponownie podłączyć, aby rozpocząć ładowanie.

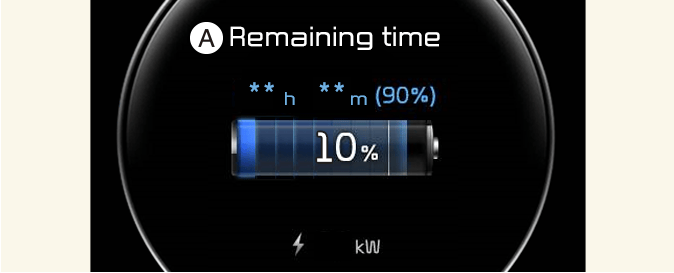

10. Po rozpoczęciu ładowania na tablicy wskaźników przez około 1 minutę wyświetlany jest szacowany czas ładowania.



    A: Pozostały czas

    Po otwarciu drzwi od strony kierowcy podczas ładowania szacowany czas ładowania jest wyświetlany na tablicy wskaźników przez około 1 minutę. Gdy ustawione jest zaplanowane ładowanie lub włączony klimatyzator/nagrzewnica, szacowany czas ładowania jest wyświetlany jako „--”.

Podczas ładowania akumulatora wysokonapięciowego jego poziom naładowania można sprawdzić z zewnątrz pojazdu.

W celu uzyskania dodatkowych informacji patrz Więcej informacji.

• Złącze ładowania podłączone do pojazdu (włączona zielona kontrolka POWER)

• Wtyczka podłączona do gniazda elektrycznego (włączona zielona kontrolka POWER)

1. Chwycić za uchwyt złącza ładowania i wyjąć je z gniazda.



2. Należy pamiętać o dokładnym zamknięciu pokrywy ładowania.

3. Odłączyć wtyczkę przewodu z gniazda elektrycznego. Odłączając wtyczkę, nie ciągnąć za przewód.



   A: Wtyczka

   B: Gniazdo elektryczne

4. Zamknąć zaślepki ochronne złącza ładowania i wtyczki ładowania, aby chronić je przed obcymi substancjami.

5. Jeśli używane jest osobiste złącze ładowania, należy je przechowywać w przedziale kablowym.

• Użyć przenośnej ładowarki z certyfikatem autoryzowanego dealera/partnera serwisowego Kia.

• Nie należy podejmować prób naprawy, demontażu ani modyfikacji ładowarki przenośnej.

• Nie używać przedłużaczy ani rozgałęźników.

• Natychmiast przerwać użytkowanie, jeśli wystąpi usterka.

• Nie dotykać wtyczki ani złącza ładowania mokrymi rękami.

• Nie dotykać styków złącza ładowania AC ani gniazda ładowania AC pojazdu.

• Nie podłączać złącza ładowania do źródła zasilania o napięciu niezgodnym z przepisami.

• Nie używać przenośnej ładowarki, jeśli nosi ślady zużycia, ma uszkodzoną izolację lub jest w jakikolwiek sposób uszkodzona.

• Jeśli obudowa skrzynki sterującej lub złącze ładowania AC są uszkodzone lub pęknięte, lub jest uszkodzona izolacja i są widoczne przewody, nie używać ładowarki przenośnej.

• Nie pozwalać dzieciom używać ani dotykać ładowarki przenośnej.

• Trzymać skrzynkę sterującą z dala od wody.

• Utrzymywać złącze normalnego ładowania i gniazdo ładowania w czystości.

• Nie stąpać po ułożonych na podłożu przewodach. Nie ciągnąć za kabel ani za przewody oraz nie zginać i nie zwijać przewodu.

• Nie ładować pojazdu podczas burzy.

• Uważać, aby nie upuścić skrzynki sterującej i nie stawiać na niej ciężkich przedmiotów.

• Podczas ładowania nie umieszczać w pobliżu ładowarki przedmiotów zdolnych do generowania wysokich temperatur.

• Ładowanie z wykorzystaniem zużytych lub uszkodzonych domowych gniazdek elektrycznych może stwarzać zagrożenie porażenia prądem. W razie wątpliwości co do stanu domowego gniazdka elektrycznego należy skontaktować się z uprawnionym elektrykiem w celu przeprowadzenia kontroli.

• Natychmiast zaprzestać używania ładowarki przenośnej w przypadku przegrzewania się gniazdka elektrycznego lub innych elementów oraz w przypadku wyczucia zapachu spalenizny.
