Usmerjenost sprednjih žarometov in sprednjih meglenk (za Evropo)
Usmeritev žarometov
-
Napolnite pnevmatike na zahtevano raven tlaka in iz vozila odstranite vse, razen voznika, rezervne pnevmatike in orodja.
-
Vozilo mora stati na ravnih tleh.
-
Na zaslon narišite navpični črti (navpični črti, ki potekata skozi središči žarometov) in vodoravno črto (vodoravno črto, ki poteka skozi središči žarometov).
-
Ko usmerite žaromete tako, da je najsvetlejši del snopa na vodoravni in navpičnih črtah, morajo biti žarometi in akumulator v dobrem stanju.
-

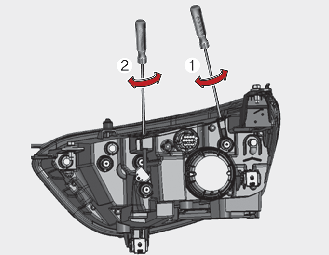

Če želite snop zasenčenih in dolgih luči usmeriti v levo ali desno, obrnite vijak (1) v levo ali desno. Če želite snop zasenčenih in dolgih luči usmeriti navzgor ali navzdol, obrnite vijak (2) v levo ali desno.
Usmerjanje snopov sprednjih meglenk
Snopa sprednjih meglenk lahko usmerite enako kot žaromete.
Če so sprednje meglenke in akumulator v dobrem stanju, usmerite sprednje meglenke.

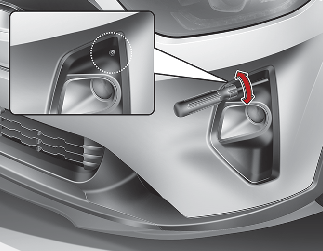

Za usmeritev snopa sprednjih meglenk navzgor oz. navzdol obrnite vijak v desno oz. v levo.

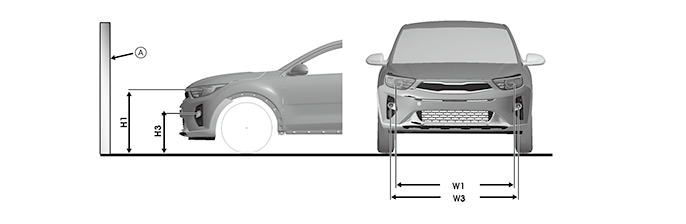

Točka usmerjanja
* A: Površina za nastavitev
Žaromet
|
Stanje vozila |
Žarometi (vrsta osvetlitve MFR) |
Žarometi (bifunkcijski tip) |
||
|---|---|---|---|---|
|
Višina od tal |
Razdalja med lučmi |
Višina od tal |
Razdalja med lučmi |
|
|
Dolge/Kratke luči |
Dolge/Kratke luči |
Dolge/Kratke luči |
Dolge/Kratke luči |
|
|
H1 |
W1 |
H1' |
W1' |
|
|
Brez voznika / [mm (palci)] |
757 (29,8) |
1.259 (49,6) |
760 (29,9) |
1.250 (49,2) |
|
Z voznikom [mm (palci)] |
747 (29,4) |
1.259 (49,6) |
750 (29,5) |
1.250 (49,2) |
|
Stanje vozila |
Žarometi (vrsta osvetlitve LED) |
|||
|---|---|---|---|---|
|
Višina od tal |
Razdalja med lučmi |
|||
|
Kratke luči |
Dolge luči |
Kratke luči |
Dolge luči |
|
|
H1” |
H2” |
W1” |
W2” |
|
|
Brez voznika / [mm (palci)] |
756 (29,8) |
740 (29,1) |
1.378 (54,3) |
1.112 (43,8) |
|
Z voznikom [mm (palci)] |
751 (29,6) |
735 (28,9) |
1.378 (54,3) |
1.112 (43,8) |
Sprednja meglenka
|
Stanje vozila |
Sprednja meglenka (žarnica) |
|
|---|---|---|
|
Višina od tal |
Razdalja med lučmi |
|
|
H3 |
W3 |
|
|
Brez voznika / [mm (palci)] |
493 (19,4) |
1.431 (56,3) |
|
Z voznikom [mm (palci)] |
483 (19,0) |
1.431 (56,3) |
-
Vklopite zasenčene luči, ko voznika ni v vozilu.
-
Projekcija mejne črte mora biti enaka kot mejna črta na sliki.
-
Pri usmerjanju zasenčenih luči morate po prilagoditvi vodoravnega položaja prilagoditi tudi navpični položaj.
-
Če je na voljo naprava za uravnavanje sprednjih žarometov, nastavite stikalo naprave v položaj 0.

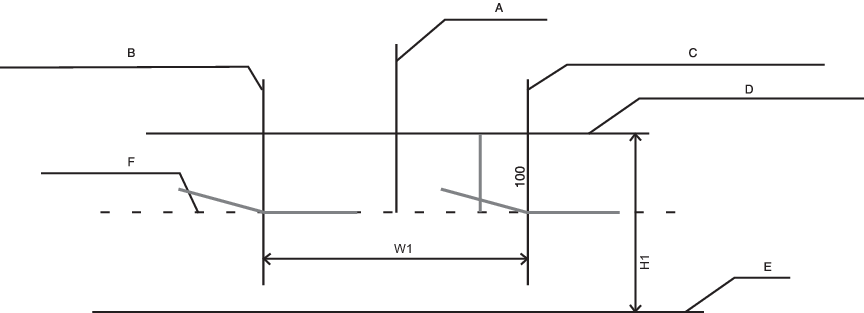

A: Os vozila
B: Navpična črta skozi središče žarnice levega žarometa
C: Navpična črta skozi središče žarnice desnega žarometa
D: Vodoravna črta skozi središče žarnice žarometa
E: Tla
F: Mejna črta
-
Vklopite zasenčene luči, ko voznika ni v vozilu.
-
Projekcija mejne črte mora biti enaka kot mejna črta na sliki.
-
Pri usmerjanju zasenčenih luči morate po prilagoditvi vodoravnega položaja prilagoditi tudi navpični položaj.
-
Če je na voljo naprava za uravnavanje sprednjih žarometov, nastavite stikalo naprave v položaj 0.
A: Os vozila
B: Navpična črta skozi središče žarnice levega žarometa
C: Navpična črta skozi središče žarnice desnega žarometa
D: Vodoravna črta skozi središče žarnice žarometa
E: Tla
F: Mejna črta
-
Prižgite spodnji žaromet za meglo, ko voznika še ni v vozilu.
-
Ločnica svetlo-temno se mora projicirati v dopustnem razponu (zasenčeno območje).
A: Os vozila
B: Navpična črta skozi središče žarnice leve meglenke
C: Navpična črta skozi središče žarnice desne meglenke
D: Vodoravna črta skozi središči žarnic meglenk
E: Tla
F: Mejna črta
G: Zgornja meja
