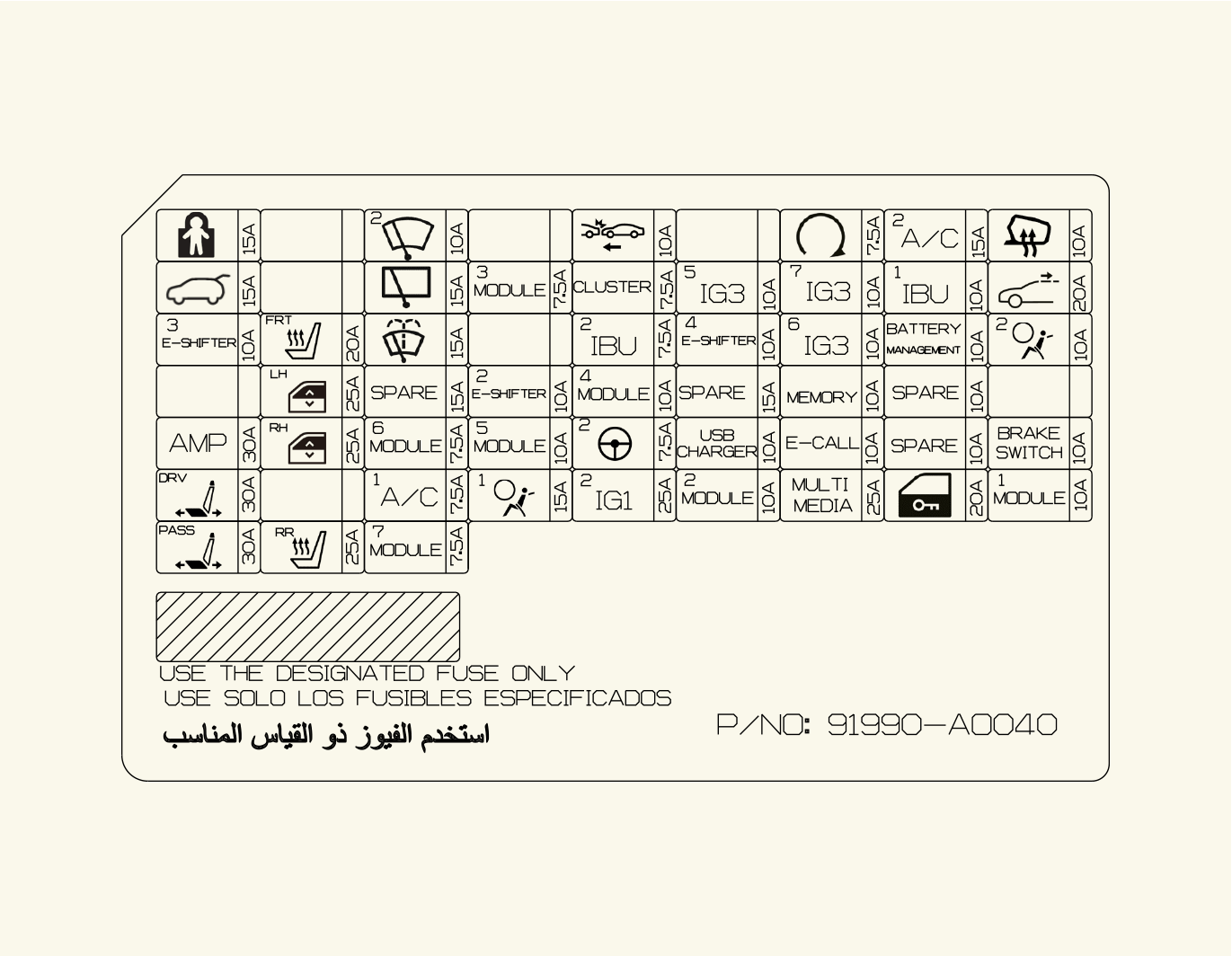

CHILD LOCK

Relæ til låsning af børnesikring, Relæ til oplåsning af børnesikring

MODULE 7

Forsædekontrolenhed, bagsædevarmer, AC inverter

E-SHIFTER 2

Elektronisk ATM (automatgear) skiftedrejeknap

MEMORY

HUD, stemningslampe, A/CON-enhed, instrumentbræt

IG3 5

V2L

IG3 6

BMS

IG3 7

A/CON-enhed, Audio/AVN-hovedenhed, Instrumentbræt, CDM, PM-sensor

FRONT WIPER 2

Front viskermotor

REAR WIPER

Bagrudeviskerrelæ, bagrudeviskermotor

MDPS 2

MDPS-enhed (motordreven servostyring)

* MDPS er det samme som EPS (elektrisk servostyring).

IG1 2

Motorrumsforbindelsesblok (PCB BLOCK FISE - IEB4, ECU3, DCT3, EWP3)

FCA

Frontradar

START

VCU, IBU (integreret karosseristyrings-enhed)

HEATED MIRROR

Fører/passager sidepejlenhed

TAILGATE OPEN

Bagklaplås

MODULE3

Multifunktionsafbryder, IBU (integreret karosseristyrings-enhed), stoplampekontakt, førerdørmodul

CLUSTER

Forrudedisplay, Instrumentbræt

IAU

Fører-/passagerdør udvendigt håndtag

S/HEATER FRT

Kontrolmodul til luftventilationssæde foran, Kontrolmodul til forsædevarmer

WASHER

Multifunktionsafbryder

IBU2

IBU (integreret karosseristyrings-enhed)

BATTERY MANAGEMENT

BMU

AIR BAG2

SRS-kontrolmodul (supplerende fastholdelsessystem)

SUNROOF1

Motor til soltag

P/WINDOW LH

sikkerhedsmodul for elvindue for fører (LHD), sikkerhedsmodul for elvindue for passager (RHD), kontakt for elvinduer i bag LH

E-SHIFTER 3

Elektronisk ATM (automatgear) skiftedrejeknap

MODULE4

Hjørneradar for/bag LH/RH, Inverter for/bag, ADAS-enhed (kørsel), VESS-enhed (Virtual Engine Sound System), frontradar, frontkamera, ADAS-enhed, kontakt til konsolens øverste dæksel

USB CHARGER

Fører-/passagersæde USB-oplader, USB-oplader nr. 1/nr. 2 på frontkonsol

A/C2

A/C-styringsmodul, højtryksventil, kølemiddelventil nr. 1/nr. 2 P/R-samleblok (blæserrelæ), BSA-køler nr. 1, A/C-kølevæskeventil

AMP

AMP (Amplifier)

P/WINDOW RH

Sikkerhedsmodul for elvindue for passager (LHD), sikkerhedsmodul for elvindue for fører (RHD), kontakt for elvinduer i bag RH

MODULE 6

IBU (integreret karosseristyrings-enhed)

MODULE 5

Stik til datalink, elektrokromisk spejl, E-CALL-enhed, ADP, Audio/Video- & navigations-hovedenhed, kollisionspudekontakt, forlygte LH/RH, AMP (forstærker), trådløs telefonoplader, elbetjent fører-/passagersædemodul, kontrolmodul for sædeventilation i forsæde, kontrolmodul for forsædevarmer/bagsædevarmer, konsolgulvkontakt, automatisk modul til nivellering af forlygte, IFS (Intelligent frontlyssystem)-modul

E-CALL

E-CALL-enhed

IBU 1

IBU (integreret karosseristyrings-enhed)

BRAKE SWITCH

stoplys-kontakt, IBU (integreret karosseristyrings-enhed)

P/SEAT DRV

Førerside el-sædekontakt, Førerside el-sædemodul (med IMS (Integreret hukommelsessystem))

A/C1

A/C-kontrolmodul

AIR BAG 1

SRS-kontrolmodul (supplerende fastholdelsessystem)

MODULE 2

AMP (forstærker), ADP, P/E-forbindelsesblok (strømudtagsrelæ), IBU (Integreret hukommelsessystem), E-CALL-enhed, ADAS-enhed, Audio/Video & Navigationstastatur, Audio/Video & Navigationshovedenhed

MULTIMEDIA

Hovedenhed for audio/video og navigation

DOOR LOCK

Dørlåserrelæ, Døroplåserrelæ, Dødlåsrelæ

MODULE 1

Kontakt til havarilys, multifunktionsafbryder, datalinkstik, regnsensor, UIP-alarm, UIP-sensor, PTG-enhed, førerdørmodul, udvendig spejlenhed i fører-/passagerside

P/SEAT PASS

Kontakt elbetjent passagersæde, Modul elbetjent passagersæde

S/HEATER RR

Kontrolmodul for bagsædevarmer

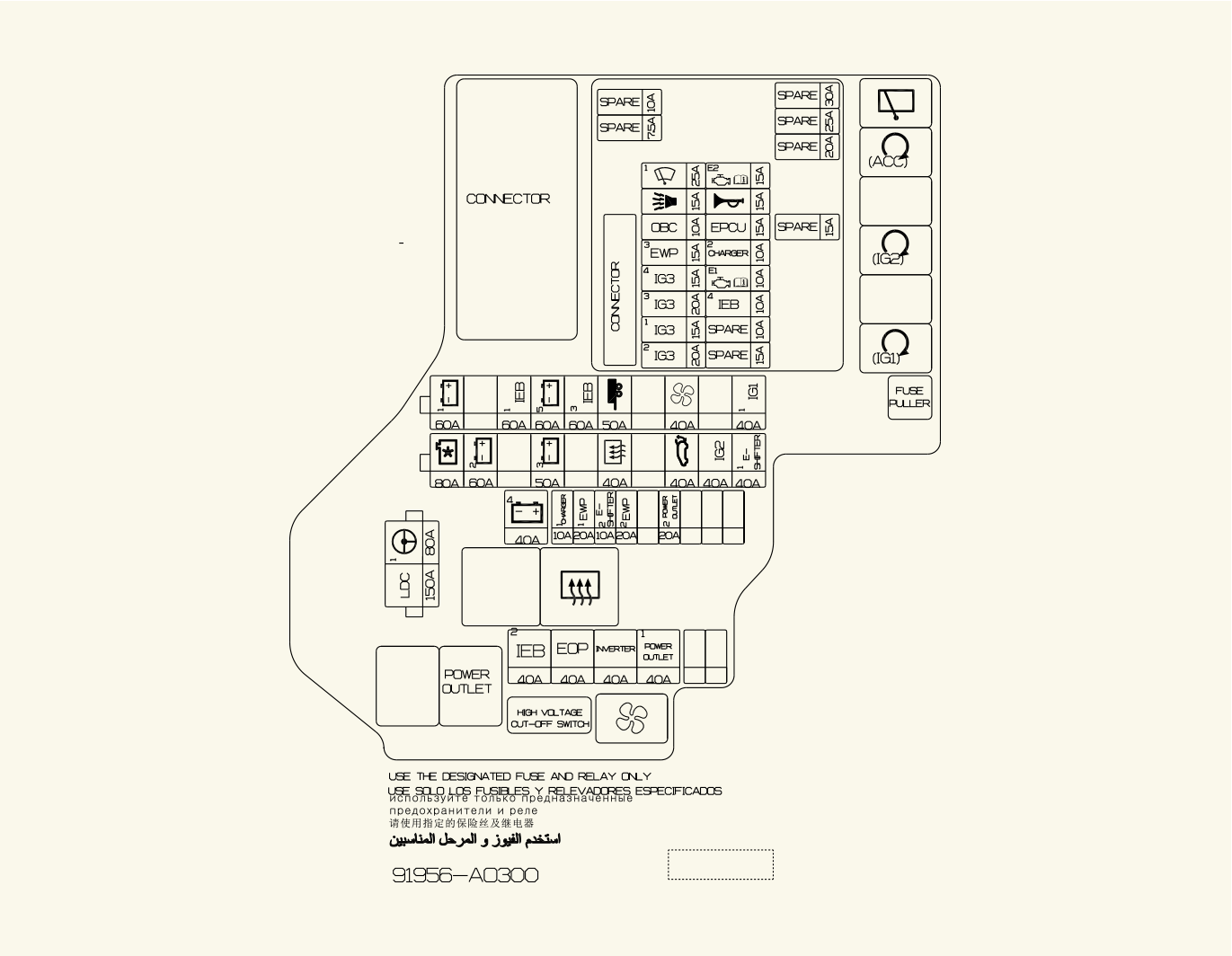

MULTISIKRING-1

LDC

Sikring (IEM, EOP, inverter, strømudtag)

MDPS1

MDPS-enhed

* MDPS er det samme som EPS (elektrisk servostyring).

MULTISIKRING-3

B+5

PCB-blok (IG3 hovedrelæ, sikring: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

IG1 1

(SIKRING -MODULE2, USB-LADER, A/BAG1, IBU2, MDPS2, INSTRUMENTBRÆT, MODULE 3, A/BAG IND, MODULE 4, MODULE 5, E-SHIFTER2, FCA, ING1 2 )

B+1

ICU-forbindelsesblok (PS2, IPS3, IPS5, IPS7, IPS12, IPS14)

IEB 1

IEB-enhed

IEB 3

IEB-enhed

IG1

Anhængerforbinderenhed

BLÆSER

Motorrumsforbindelsesblok (blæserelæ)

MULTISIKRING-2

C/VENTILATOR

Ventilatormotor

RR HTD

P/R-samleblok (relæ varmer bag)

B+2

ICU-samleblok (IPS)

B+3

ICU JUNCTION BLOCK (SIKRING - BØRNESLÅS, E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SAD PASS, S/HEATER FRT, S/HEATER RR) EWP2

EL-BAGKLAP

El-bagklapenhed

IG2

ICU JUNCTION BLOCK (SIKRING - VASKER, A/C, MODUL 6, MODUL 7, VISKER RR)

E-SKIFTER 1

SCU

SIKRING

B+4

ICU-samleblok (låserelæ for langtidsbelastning, sikring: IAU, ECS, BATTERISTYRING, LUFTPUDE2, HUKOMMELSE1, RESERVE3 (B+), A/C2, E-CALL, IBU1, BREMSEKONTAKT, MULTIMEDIA, DØRLÅS, MODUL1)

IEB 2

IEB-enhed

OPLADER 1

CDM

EWP1

Elektrisk vandpumpe nr.1

EWP2

Elektrisk vandpumpe nr.2

P/UDTAG1

Relæ til strømudtag

OMFORMER

Bagerste elektroniske oliepumpe

EOP

Forreste elektroniske oliepumpe

E-SKIFTER2

E-skifterelæ, SCU, elektronisk ATM-skiftedrejeknap

P/OUTLET2

Frontkontakt

WIPER1

Printplade (printkort) blok (hovedrelæ til visker)

EPCU

Forreste omformer

B/ALARM

Printplade (printkort) blok (Hornrelæ til tyverialarm)

HORN

Printplade (printkort) blok (Hornrelæ)

OBC

ICCU, VCMS

EWP 3

EWP PE

IG3 1

Omformer, VCU

IG3 3

Elektrisk vandpumpe

EPCU

Omformer

ECU 1

VCU

IG3 4

ICCU, VCMS, CDM, køleventilator

IEB 4

IEB-enhed

OPLADER 2

Opladerlås, oplåsningsrelæ

IG3 2

3WAY V/V, EOP, ICU (IG3 SIKRING)

Rear Heated Relay

ACC Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

REAR WIPER RELAY
