Beschrijving zekering-/relaiskast
Aan de binnenzijde van de deksels vindt u een label met daarop de naam van de zekeringen en relais en de capaciteit.
Mogelijk zijn niet alle beschrijvingen van de zekeringkast van toepassing op uw auto. Deze golden ten tijde van het ter perse gaan. Raadpleeg het label in de zekeringkast als u de zekeringkast controleert.

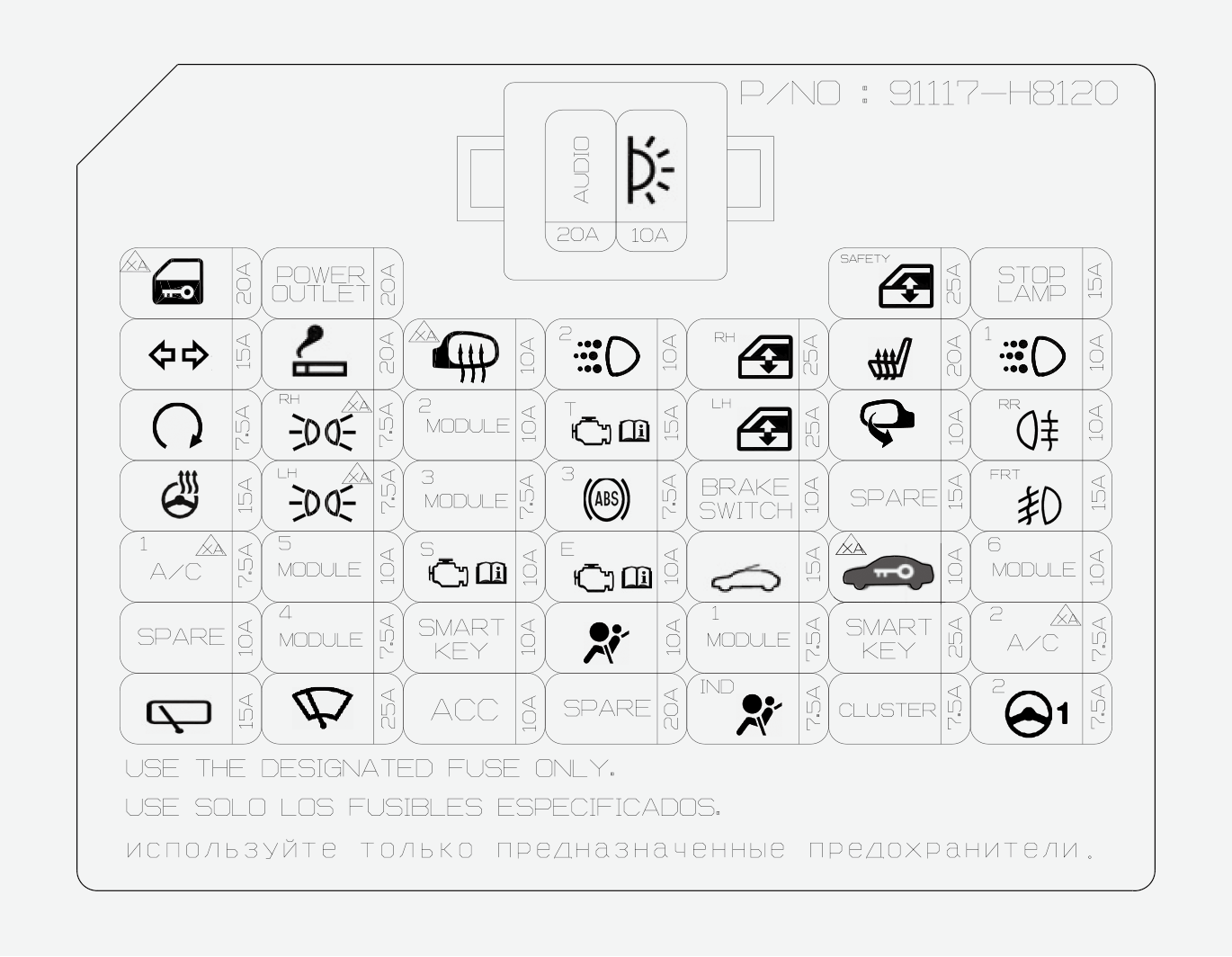

Zekeringkast bestuurderszijde
|
Symbool |
Stroomsterkte zekering |
Beveiligd circuit |
|---|---|---|
|
|
20 A |
Relais achterklepontgrendeling, relais supervergrendeling, vergrendel-/ontgrendelrelais portier |
|
|
20 A |
12V-aansluiting |
|
|
25 A |
Elektrisch bedienbare ruit met klembeveiliging bestuurderszijde |
|
|
15 A |
Module remlichtsignaal |
|
|
15 A |
BCM (module carrosseriesystemen), SLM-unit |
|
|
20 A |
Aansteker |
|
|
10 A |
Elektrisch verstelbare buitenspiegel bestuurderszijde, elektrisch verstelbare buitenspiegel passagierszijde, Module airconditioning, Motor-ECU/PCM (Powertrain Control Module) |
|
|
10 A |
Module carrosseriesystemen (dagrijverlichting 1/2 vermogen) |
|
|
25 A |
Hoofdschakelaar ruitbediening, schakelaar ruitbediening passagierszijde (links) |
|
|
20 A |
Stoelverwarmingsmodule voor |
|
|
10 A |
Relais motorvoertuigverlichting overdag (MVO) |
|
|
7,5 A |
ECM (motorregelmodule), verbindingsblok motorruimte (startrelais), contactslot en koppelingsschakelaar, transmissiestandschakelaar, relais alarmsysteem, Smart Key-regelmodule |
|
|
7,5 A |
Koplamp rechts, kentekenverlichting rechts, achterlichtunit (in/uit) rechts, ILL (+) |
|
|
10 A |
BCM (module carrosseriesystemen), stuurkussenschakelaar, schakelaar middenconsole, radar voor, frontzichtcamera, waarschuwingseenheid blinde hoek links/rechts |
|
|
15 A |
Verbindingsblok motorruimte (schakelaar achteruitrijlicht), transmissiestandschakelaar, Sport-modusschakelaar, TCM (transmissieregelmodule), koppelingssensor, snelheidssensor, remlichtschakelaar, elektronische koppelingsmodule |
|
|
25 A |
Hoofdschakelaar ruitbediening, schakelaar ruitbediening passagierszijde (rechts) |
|
|
10 A |
Schakelaar elektrisch verstelbare buitenspiegels |
|
|
10 A |
Relais mistachterlicht |
|
|
15 A |
Spiraalveer |
|
|
7,5 A |
Koplamp links, kentekenverlichting links, achterlichtunit (in/uit) links |
|
|
7,5 A |
Regelmodule voorstoelverwarming, audio, audio/video en navigatie-eenheid, koplamphoogteregeling links/rechts, koplamp links/rechts, regelmodule airconditioning, elektrochromatische spiegel, stuurkussenschakelaar, DC/DC-converter, spiraalveer, indicator selectiehendel automatische transmissie |
|
|
7,5 A |
Diagnosestekker, ABS/ESC-regelmodule (elektronische stabiliteitsregeling) |
|
|
10 A |
Smart Key-module, remlichtschakelaar |
|
|
15 A |
Reserve |
|
|
15 A |
Relais mistlampen voor |
|
|
7,5 A |
Verbindingsblok motorruimte (aanjager airconditioning), verbindingsblok benzinemotor (relais PTC-verwarming), aircoregelmodule |
|
|
10 A |
Verbindingsblok motorruimte (LO-relais grootlicht, Hi-relais koplamp), stoelverwarmingsmodule voor, BCM (module carrosseriesystemen) |
|
|
10 A |
Regelaar CVVD (continu variabele kleptijd) |
|
|
10 A |
Motor-ECU/PCM (Power train Control Module) |
|
|
15 A |
Motor schuif-/kanteldak |
|
|
10 A |
Module startblokkering |
|
|
10 A |
Sleutelblokkeersysteem, schakelaar middenconsole, diagnosestekker |
|
|
10 A |
Reserve |
|
|
7,5 A |
SLM-unit, BCM (Module carrosseriesystemen), Smart Key-module |
|
|
10 A |
Smart Key-regelmodule, module startblokkering, BSA-regelmodule |
|
|
10 A |
Regelmodule SRS (Aanvullend veiligheidssysteem) |
|
|
7,5 A |
BCM (module carrosseriesystemen), SLM-unit |
|
|
25 A |
Smart Key-module |
|
|
7,5 A |
Module airconditioning |
|
|
15 A |
Multifunctionele schakelaar, motor ruitenwisser achter, relais ruitenwisser achter |
|
|
25 A |
Multifunctionele schakelaar, motor ruitenwissers, verbindingsblok motorruimte (LO-relais ruitenwissers) |
|
|
10 A |
Relais aansluiting, BCM (module carrosseriesystemen), SLM-unit, audio, audio/video en navigatie-eenheid, DC/DC-converter, USB-oplaadstekker, schakelaar elektrische buitenspiegel, Smart Key-regelmodule |
|
|
20 A |
Reserve |
|
|
7,5 A |
Instrumentenpaneel |
|
|
7,5 A |
Instrumentenpaneel |
|
|
7,5A |
MDPS-eenheid (module elektrische stuurbekrachtiging) |
|
|
20 A |
DC-DC-converter, audio, hoofdunit A/V- en navigatiesysteem |
|
|
10 A |
Relais interieurverlichting, regelmodule airconditioning, automatische licht- en fotosensor, BCM (module carrosseriesystemen), instrumentenpaneel, regensensor, SLM-unit, lamp dashboardkastje, lamp achterklep, interieurlamp, lamp dakconsole, make-uplamp links/rechts |

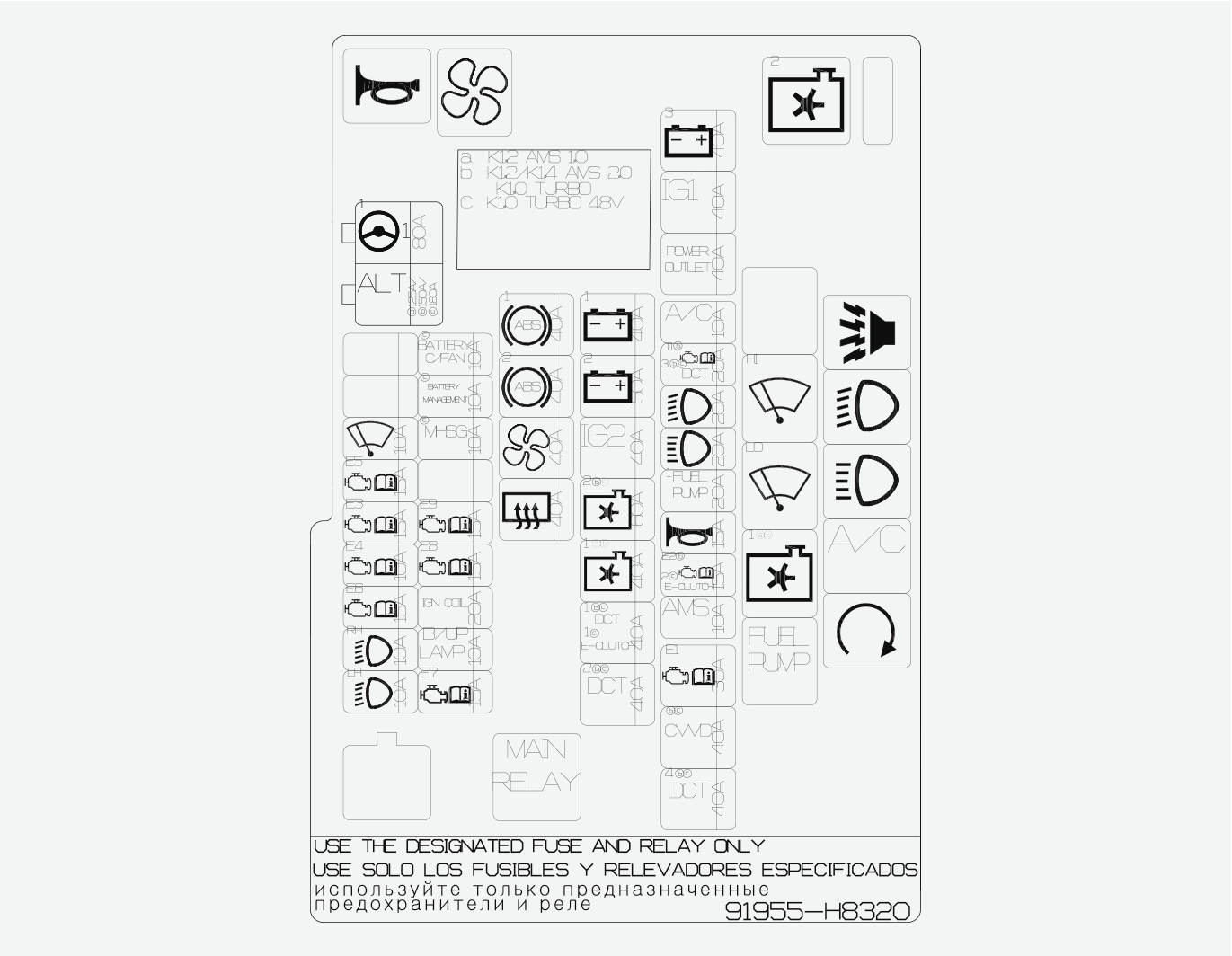

Zekeringkast motorruimte
|
Symbool |
Stroomsterkte zekering |
Beveiligd circuit |
|---|---|---|
|
|
80 A |
MDPS-eenheid (module elektrische stuurbekrachtiging) |
|
|
150A / 180A |
Zekering - ABS 1, ABS 2, AANJAGER, ONTWASEMING ACHTER |
|
|
10 A |
Wisser LO-relais, ruitenwissermotor voor, multifunctionele schakelaar |
|
|
15 A |
Motor-ECU |
|
|
15 A |
Magneetklep dampafvoer, oliedrukregelklep #1/#2, zuurstofsensor (omhoog/omlaag) |
|
|
10 A |
Relais airconditioningssysteem, sub-verbindingsblok (relais koelventilator 2), RCV-regelmagneetklep, klep variabele oliepomp |
|
|
15 A |
Brandstofpomprelais |
|
|
10 A |
Koplamp rechts |
|
|
10 A |
Koplamp links |
|
|
10 A |
[bij milde HEV] BSA-koelventilator |
|
|
10 A |
[bij milde HEV] BSA-regelmodule |
|
|
10 A |
[bij milde HEV] hybride startmotor en generator |
|
|
15 A |
Motor-ECU |
|
|
15 A |
Motor-ECU |
|
|
20 A |
Bobine #1, #2, #3 |
|
|
10 A |
Schakelaar achteruitrijlichten |
|
|
15 A |
Motor-ECU |
|
|
40 A |
ABS/ESC-regelmodule (elektronische stabiliteitsregeling) |
|
|
40 A |
ABS/ESC-regelmodule (elektronische stabiliteitsregeling) |
|
|
40 A |
Relais aanjager airconditioning |
|
|
40 A |
Verbindingsblok dashboard (relais achterruitontwaseming) |
|
|
40 A |
Verbindingsblok dashboard (zekering - REMLICHT, DAGRIJVERLICHTING 2, DAGRIJVERLICHTING 1, MISTLAMP ACHTER, MISTLAMP VOOR, MODULE 6, AUDIO, INTERIEURLAMP) |
|
|
50 A |
Verbindingsblok dashboard (zekering - VEILIGHEIDSRUIT, ELEKTR. RUIT RECHTS, STOELVERWARING, ELEKTR. RUIT LINKS, INKLAPBARE SPIEGEL, REMSCHAKELAAR, ZONNEDAK, STARTBLOKKERING, SMART KEY, relais elektr. ruit) |
|
|
40 A |
Contactslot, relaiskast PDM (relais IG 2), startrelais |
|
|
60 A |
Sub-verbindingsblok (relais koelventilator 2) |
|
|
40 A |
TCM (transmissiemodule) |
|
|
40 A |
[bij clutch-by-wire] elektronische koppelingsmodule |
|
|
40 A |
TCM (transmissiemodule) |
|
|
40 A |
Verbindingsblok dashboard (zekering - PORTIERSLOT, RICHTINGAANWIJZER, relais achterlicht) [bij milde HEV] hoofdrelais, claxonrelais |
|
|
40 A |
Contactslot, relaiskast PDM (relais IG1, relais ACC) |
|
|
40 A |
Verbindingsblok dashboard (relais 12V-aansluiting) |
|
|
10 A |
Relais airconditioning |
|
|
20 A |
TCM (transmissiemodule) |
|
|
20 A |
Koplamprelais LO |
|
|
20 A |
Koplamprelais HI |
|
|
20 A |
Brandstofpomprelais |
|
|
15 A |
Claxonrelais alarmsysteem, claxonrelais |
|
|
15 A |
[bij clutch-by-wire] elektronische koppelingsmodule |
|
|
10 A |
[bij ISG] Accusensor |
|
|
30 A |
ENG E9, ENG E8, hoofdrelais |
|
|
40 A |
Regelaar CVVD (continu variabele kleptijd) |
|
|
40 A |
[Double clutch-transmissie] Slimme schakelactuator |
|
Symbool |
Naam relais |
Type |
|---|---|---|
|
|
Relais claxon alarmsysteem |
MICRO |
|
|
Ruitenwisserrelais hoge snelheid |
MICRO |
|
|
Koplamprelais LO |
MICRO |
|
|
Ruitenwisserrelais lage snelheid |
MICRO |
|
|
Koplamprelais HI |
MICRO |
|
|
Relais airconditioning |
MICRO |
|
|
Brandstofpomprelais |
MICRO |
|
|
Startrelais |
MICRO |
|
|
Relais koelventilator 2 |
MICRO |
|
|
Hoofdrelais |
MINI |
|
|
Claxonrelais |
MICRO |
|
|
Relais aanjager airconditioning |
MICRO |
|
Symbool |
Stroomsterkte zekering |
Beveiligd circuit |
|---|---|---|
|
|
80 A |
MDPS-eenheid (module elektrische stuurbekrachtiging) |
|
|
125A / 150A |
Zekering - ABS 1, ABS 2, AANJAGER, ONTWASEMING ACHTER |
|
|
10 A |
Wisser LO-relais, ruitenwissermotor voor, multifunctionele schakelaar |
|
|
15 A |
Motor-ECU |
|
|
15 A |
Magneetklep dampafvoer, oliedrukregelklep #1/#2, zuurstofsensor (omhoog/omlaag) |
|
|
10 A |
Relais koelventilator 1, relais airconditioningssysteem, wielsensor rechtsvoor, sub-verbindingsblok (relais koelventilator 2) |
|
|
15 A |
Brandstofpomprelais, injector #1, #2, #3, #4 |
|
|
10 A |
Koplamp rechts |
|
|
10 A |
Koplamp links |
|
|
15 A |
Motor-ECU |
|
|
15 A |
Motor-ECU |
|
|
20 A |
Bobine #1, #2, #3, #4 |
|
|
10 A |
[Handgeschakelde transmissie] Schakelaar achteruitrijlichten |
|
|
15 A |
Motor-ECU |
|
|
40 A |
Regelmodule ABS (antiblokkeersysteem)/ESC (elektronische stabiliteitsregeling) |
|
|
40 A |
Regelmodule ABS (antiblokkeersysteem)/ESC (elektronische stabiliteitsregeling) |
|
|
40 A |
Relais aanjager airconditioning |
|
|
40 A |
Verbindingsblok dashboard (relais achterruitontwaseming) |
|
|
40 A |
Verbindingsblok dashboard (zekering - REMLICHT, DAGRIJVERLICHTING 2, DAGRIJVERLICHTING 1, MISTLAMP ACHTER, MISTLAMP VOOR, MODULE 6, AUDIO, INTERIEURLAMP) |
|
|
50 A |
Verbindingsblok dashboard (zekering - VEILIGHEIDSRUIT, ELEKTR. RUIT RECHTS, STOELVERWARING, ELEKTR. RUIT LINKS, INKLAPBARE SPIEGEL, REMSCHAKELAAR, ZONNEDAK, STARTBLOKKERING, SMART KEY, relais elektr. ruit) |
|
|
40 A |
Contactslot, relaiskast PDM (vermogensdistributiemodules) (relais IG2), startrelais |
|
|
40 A |
Relais koelventilator 1, sub-verbindingsblok (relais koelventilator 2) |
|
|
40 A |
Verbindingsblok dashboard (zekering - PORTIERSLOT, RICHTINGAANWIJZER, relais achterlicht) |
|
|
40 A |
Contactslot, relaiskast PDM (vermogensdistributiemodules) (relais IG1, relais ACC) |
|
|
40 A |
Verbindingsblok dashboard (relais 12V-aansluiting) |
|
|
10 A |
Relais airconditioning |
|
|
20 A |
Koplamprelais LO |
|
|
20 A |
Koplamprelais HI |
|
|
20 A |
Brandstofpomprelais |
|
|
15 A |
Claxonrelais alarmsysteem, claxonrelais |
|
|
10 A |
Accusensor |
|
|
30 A |
ENG E9, ENG E8, hoofdrelais |
|
Symbool |
Naam relais |
Type |
|---|---|---|
|
|
Relais claxon alarmsysteem |
MICRO |
|
|
Ruitenwisserrelais hoge snelheid |
MICRO |
|
|
Koplamprelais LO |
MICRO |
|
|
Ruitenwisserrelais lage snelheid |
MICRO |
|
|
Koplamprelais HI |
MICRO |
|
|
Relais koelventilator 1 |
MICRO |
|
|
Relais airconditioning |
MICRO |
|
|
Brandstofpomprelais |
MICRO |
|
|
Startrelais |
MICRO |
|
|
Relais koelventilator 2 |
MICRO |
|
|
Hoofdrelais |
MINI |
|
|
Claxonrelais |
MICRO |
|
|
Relais aanjager airconditioning |
MICRO |
|
Symbool |
Stroomsterkte zekering |
Beveiligd circuit |
|---|---|---|
|
|
80 A |
MDPS-eenheid (module elektrische stuurbekrachtiging) |
|
|
150 A |
Zekering - ABS 1, ABS 2, AANJAGER, ONTWASEMING ACHTER |
|
|
10 A |
Wisser LO-relais, ruitenwissermotor voor, multifunctionele schakelaar |
|
|
15 A |
Magneetklep dampafvoer, oliedrukregelklep #1 #2, afsluitklep koelvloeistof, relais airconditioningssysteem, magneetklep variabele inlaat, ECM (motorregelmodule)/PCM (aandrijflijnmodule) |
|
|
10 A |
Relais koelventilator 1, zuurstofsensor (omhoog/omlaag), afsluitklep koelvloeistof, wielsensor rechtsvoor, sub-verbindingsblok (relais koelventilator 2), magneetklep variabele inlaat |
|
|
15 A |
Brandstofpomprelais, injector #1, #2, #3, #4, ECM (motorregelmodule), PCM (aandrijflijnregelmodule), oliedrukregelklep #1/#2, magneetklep dampafvoer |
|
|
10 A |
Koplamp rechts |
|
|
10 A |
Koplamp links |
|
|
20 A |
Bobine #1, #2, #3, #4, condensator |
|
|
10 A |
[Handgeschakelde transmissie] Schakelaar achteruitrijlichten |
|
|
40 A |
Regelmodule ABS (antiblokkeersysteem)/ESC (elektronische stabiliteitsregeling) |
|
|
40 A |
Regelmodule ABS (antiblokkeersysteem)/ESC (elektronische stabiliteitsregeling) |
|
|
40 A |
Relais aanjager airconditioning |
|
|
40 A |
Verbindingsblok dashboard (relais achterruitontwaseming) |
|
|
40 A |
Verbindingsblok dashboard (zekering - REMLICHT, DAGRIJVERLICHTING 2, DAGRIJVERLICHTING 1, MISTLAMP ACHTER, MISTLAMP VOOR, MODULE 6, AUDIO, INTERIEURLAMP) |
|
|
50 A |
Verbindingsblok dashboard (zekering - VEILIGHEIDSRUIT, ELEKTR. RUIT RECHTS, STOELVERWARING, ELEKTR. RUIT LINKS, INKLAPBARE SPIEGEL, REMSCHAKELAAR, ZONNEDAK, STARTBLOKKERING, SMART KEY, relais elektr. ruit) |
|
|
40 A |
Contactslot, relaiskast PDM (vermogensdistributiemodules) (relais IG2), startrelais |
|
|
40 A |
Relais koelventilator 1, sub-verbindingsblok (relais koelventilator 2) |
|
|
40 A |
Verbindingsblok dashboard (zekering - PORTIERSLOT, RICHTINGAANWIJZER, relais achterlicht) |
|
|
40 A |
Contactslot, relaiskast PDM (relais IG1, relais ACC) |
|
|
40 A |
Verbindingsblok dashboard (relais 12V-aansluiting) |
|
|
10 A |
Relais airconditioning |
|
|
20 A |
PCM (Power train Control Module) |
|
|
20 A |
Koplamprelais LO |
|
|
20 A |
Koplamprelais HI |
|
|
20 A |
Brandstofpomprelais |
|
|
15 A |
Claxonrelais alarmsysteem, claxonrelais |
|
|
15 A |
Motor-ECU/PCM (Power train Control Module) |
|
|
10 A |
Accusensor |
|
|
30 A |
Hoofdrelais |
|
Symbool |
Naam relais |
Type |
|---|---|---|
|
|
Relais claxon alarmsysteem |
MICRO |
|
|
Ruitenwisserrelais hoge snelheid |
MICRO |
|
|
Koplamprelais LO |
MICRO |
|
|
Ruitenwisserrelais lage snelheid |
MICRO |
|
|
Koplamprelais HI |
MICRO |
|
|
Relais koelventilator 1 |
MICRO |
|
|
Relais airconditioning |
MICRO |
|
|
Brandstofpomprelais |
MICRO |
|
|
Startrelais |
MICRO |
|
|
Relais koelventilator 2 |
MICRO |
|
|
Hoofdrelais |
MINI |
|
|
Claxonrelais |
MICRO |
|
|
Relais aanjager airconditioning |
MICRO |

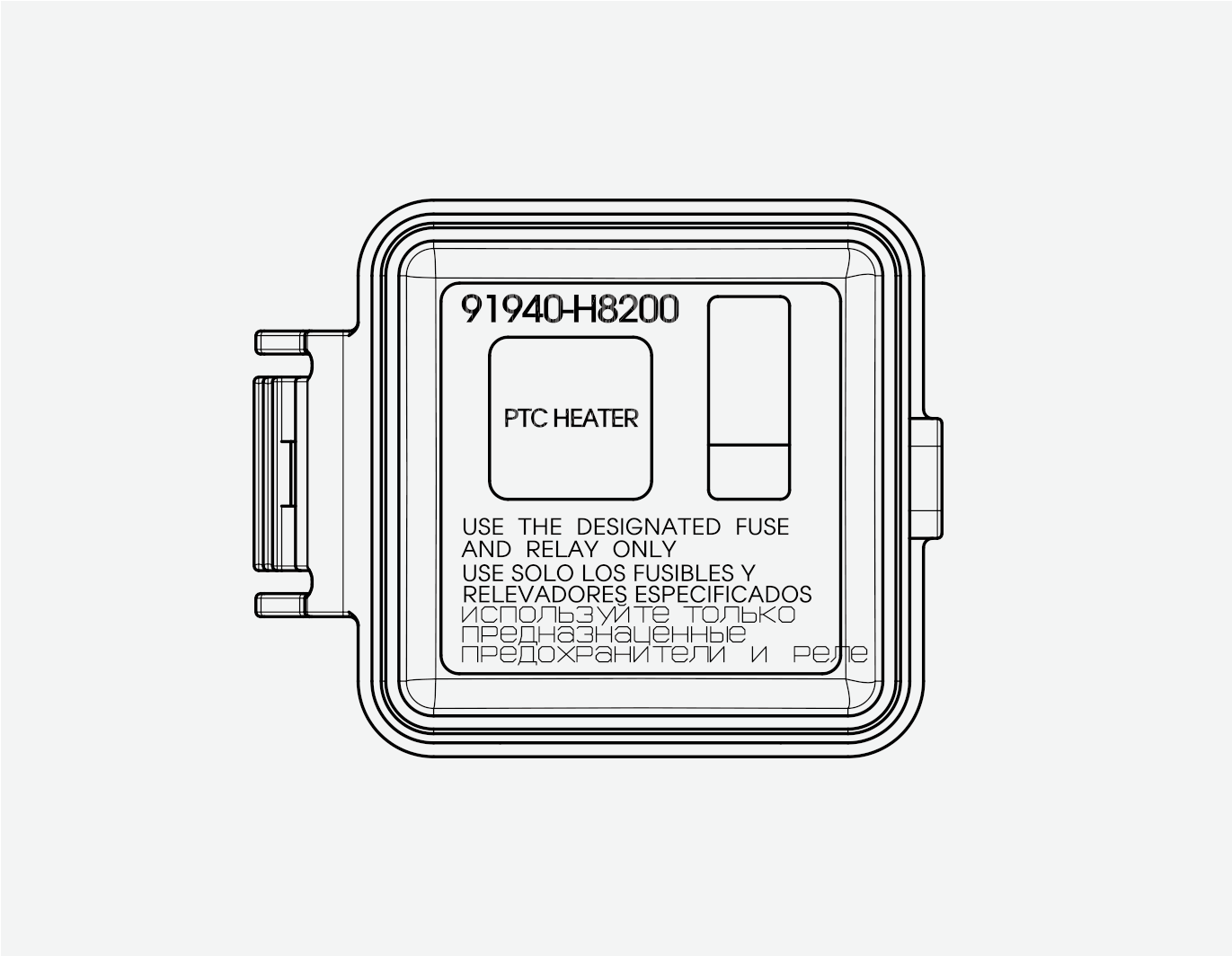

Zekeringkast motorruimte (alleen Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48 V HEV PTC-verwarming)
