Mierenie svetla svetlometov a hmlového svetla (pre Európu)
Mierenie svetlometov
-
Nahustite pneumatiky na predpísaný tlak a odstráňte z vozidla všetky záťaže s výnimkou vodiča, náhradného kolesa a nástrojov.
-
Vozidlo by malo byť umiestnené na rovnom povrchu.
-
Nakreslite na obrazovke zvislé čiary (zvislé čiary, ktoré prechádzajú príslušnými stredmi svetlometov) a vodorovnú čiaru (vodorovnú čiaru prechádzajúci cez stredu svetlometov).
-
Keď sú svetlomety a batéria v normálnom stave, nasmerujte svetlomety tak, aby najjasnejšia časť dopadala na vodorovné a zvislé čiary.
-
Ak chcete nastaviť tlmené a diaľkové svetlá doľava alebo doprava, otočte ovládač (1) v smere hodinových ručičiek alebo proti smeru hodinových ručičiek. Ak chcete nastaviť tlmené a diaľkové svetlá hore alebo dole, otočte ovládač (2) v smere hodinových ručičiek alebo proti smeru hodinových ručičiek.
Mierenie predného hmlového svetla
Predné hmlové svetlo môžete nastaviť rovnakým spôsobom ako svetlomety. Keď sú predné hmlové svetlá a batéria v normálnom stave, nastavte predné hmlové svetlá.

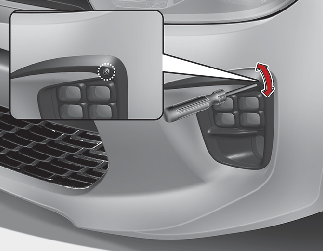

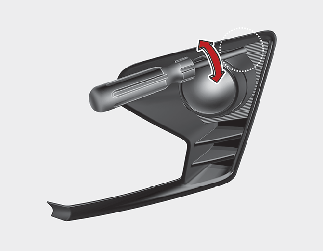

Ak chcete nastaviť predné hmlové svetlá nahor alebo nadol, otočte ovládač v smere hodinových ručičiek alebo proti smeru hodinových ručičiek.
Bod namierenia
* A: Obrazovka
|
Stav vozidla |
Svetlomet (žiarovka typu MFR) |
Svetlomet (LED žiarovka typu MFR) |
||||||
|---|---|---|---|---|---|---|---|---|
|
Výška nad zemou |
Vzdialenosť medzi svetlami |
Výška nad zemou |
Vzdialenosť medzi svetlami |
|||||
|
Stretávacie svetlo |
Diaľkové svetlo |
Stretávacie svetlo |
Diaľkové svetlo |
Stretávacie svetlo |
Diaľkové svetlo |
Stretávacie svetlo |
Diaľkové svetlo |
|
|
H1 |
H2 |
W1 |
W2 |
H1'' |
H2'' |
W1'' |
W2'' |
|
|
Bez vodiča /[mm (pal.)] |
722 |
722 |
1 320 |
1 320 (52,0) |
708 (27,8) |
708 (27,8) |
1 332 (52,4) |
1 332 (52,4) |
|
S vodičom /[mm (pal.)] |
713 (28,0) |
715 |
1 320 |
1 320 (52,0) |
703 (27,6) |
703 (27,6) |
1 332 (52,4) |
1 332 (52,4) |
|
Stav vozidla |
Svetlomet (typ BI-FUNCTION) |
|||
|---|---|---|---|---|
|
Výška nad zemou |
Vzdialenosť medzi svetlami |
|||
|
Stretávacie svetlo |
Diaľkové svetlo |
Stretávacie svetlo |
Diaľkové svetlo |
|
|
H1' ' ' |
H2' ' ' |
W1' ' ' |
W2' ' ' |
|
|
Bez vodiča /[mm (pal.)] |
725 (28,5) |
725 (28,5) |
1 333 (52,5) |
1 333 (52,5) |
|
S vodičom /[mm (pal.)] |
716 (28,2) |
718 |
1 333 (52,5) |
1 333 (52,5) |
|
Stav vozidla |
Predné hmlové svetlo (typ - horné hmlové) |
Predné hmlové svetlo (typ - dolné hmlové) |
Predné hmlové svetlo (typ LED) |
|||
|---|---|---|---|---|---|---|
|
Výška nad zemou |
Vzdialenosť medzi svetlami |
Výška nad zemou |
Vzdialenosť medzi svetlami |
Výška nad zemou |
Vzdialenosť medzi svetlami |
|
|
H3 |
W3 |
H3'' |
W3'' |
H3' ' ' |
W3' ' ' |
|
|
Bez vodiča /[mm (pal.)] |
483 (19,0) |
1 460 (57,4) |
334 (13,1) |
996 (39,2) |
462 (18,2) |
1 430 (56,3) |
|
S vodičom /[mm (pal.)] |
478 (18,8) |
1 460 (57,4) |
329 (12,9) |
996 (39,2) |
453 (17,8) |
1 430 (56,3) |
-

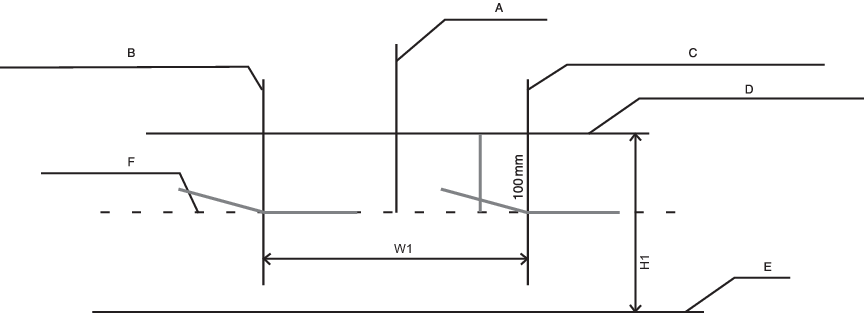

Zapnite stretávacie svetlá bez prítomnosti vodiča vo vozidle.
-
Hraničná línia by sa mala zhodovať s hraničnou líniou zobrazenou na obrázku.
-
Keď zameriavate stretávacie svetlá, vertikálne zameranie sa vykonáva po upravení horizontálneho zamerania.
-
Ak je vozidlo vybavené zariadením na vyrovnávanie svetlometov, nastavte spínač zariadenia na vyrovnanie svetlometov do polohy 0.
A: Os vozidla
B: Vertikálna línia stredu žiarovky ľavého predného svetlometu
C: Vertikálna línia stredu žiarovky pravého predného svetlometu
D: Horizontálna línia stredu žiarovky predného svetlometu
E: Uzemnenie
F: Hraničná línia
-
Zapnite stretávacie svetlá bez prítomnosti vodiča vo vozidle.
-
Hraničná línia by sa mala zhodovať s hraničnou líniou zobrazenou na obrázku.
-
Keď zameriavate stretávacie svetlá, vertikálne zameranie sa vykonáva po upravení horizontálneho zamerania.
-
Ak je vozidlo vybavené zariadením na vyrovnávanie svetlometov, nastavte spínač zariadenia na vyrovnanie svetlometov do polohy 0.
A: Os vozidla
B: Vertikálna línia stredu žiarovky ľavého predného svetlometu
C: Vertikálna línia stredu žiarovky pravého predného svetlometu
D: Horizontálna línia stredu žiarovky predného svetlometu
E: Uzemnenie
F: Hraničná línia
-
Zapnite hmlové svetlo bez vodiča vo vozidle.
-
Prerušovaná línia by sa mala zobraziť v povolenom rozsahu (sivá oblasť).
A: Os vozidla
B: Vertikálna línia stredu žiarovky ľavého hmlového svetlometu
C: Vertikálna línia stredu žiarovky pravého hmlového svetlometu
D: Horizontálna línia stredu žiarovky hmlového svetlometu
E: Uzemnenie
F: Hraničná línia
G: Horná hranica
