Sigorta/röle paneli açıklaması

Sigorta/röle paneli kapaklarının içinde, sigorta/röle adını ve kapasitesini açıklayan sigorta/röle etiketini bulabilirsiniz.

DUYURU

Bu kullanım kılavuzundaki tüm sigorta paneli açıklamaları aracınız için geçerli olmayabilir. Baskı sırasında doğrudur. Aracınızdaki sigorta panelini incelediğinizde sigorta paneli etiketine bakın.

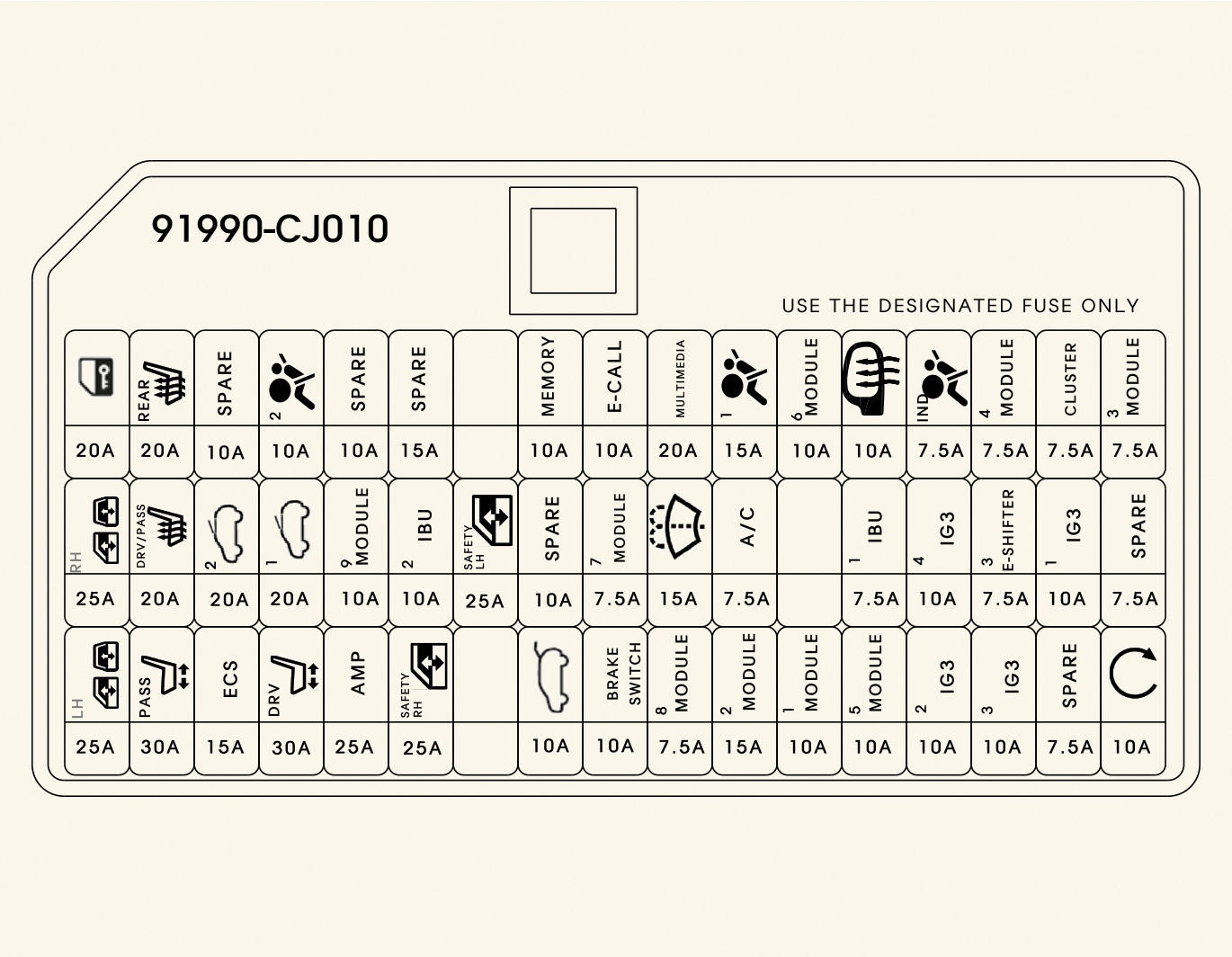

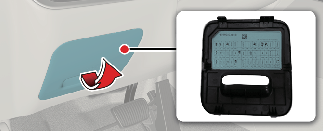

Sürücü tarafı sigorta paneli

YBÜ Bağlantı Bloku

Sigorta Adı

Sembol

Sigorta derecesi

Devre Korumalı

AMP

25 A

AMP (Amplifikatör)

P/SEAT DRV

30 A

Sürücü Bel Desteği Anahtarı, Sürücü Elektrikli Koltuk Anahtarı, IMS (Entegre bellek sistemi) Kontrol Modülü

P/WINDOW LH

25 A

Elektrikli Arka Cam Anahtarı (LHD), Elektrikli Arka Emniyet Cam Modülü (LHD), Sürücü Emniyet Elektrikli Cam Modülü (LHD), Yolcu Elektrikli Cam Anahtarı (RHD), Yolcu Emniyet Elektrikli Cam Modülü (RHD)

P/SEAT PASS

30 A

Yolcu Elektrikli Koltuk Anahtarı

S/ISITICI

(DRV/PASS)

20 A

Ön Havalandırmalı Koltuk Kontrol Modülü, Ön Koltuk Isıtıcı Kontrol Modülü

ISITICI (ARKA)

15 A

Arka Koltuk Isıtıcı Kontrol Modülü

P/WINDOW RH

25 A

Elektrikli Arka Cam Anahtarı (RHD), Elektrikli Arka Emniyet Cam Modülü (RHD), Yolcu Elektrikli Cam Anahtarı (LHD), Yolcu Emniyet Elektrikli Cam Modülü (LHD), Sürücü Emniyet Elektrikli Cam Modülü (RHD)

T/KAPI

10 A

Kuyruk Kapısı Rölesi

DR KİLİT

20 A

Orta Kapı Kilitleme/Kilit Açma Rölesi, Kilitleme Rölesi

MULTI MEDIA

20 A

Ses, Ses/Video ve Navigasyon Ana Ünitesi

E-ÇAĞRI

10 A

E-Çağrı Birimi

MEMORY

10 A

Sürücü/Yolcu Elektrikli Dış Ayna, Gösterge Paneli, Ön Klima Kontrol Paneli, Ön Klima Kontrol Modülü, Panel, Crash Pad sw, Çevre Görüş Monitörü

START

10 A

Hırsız Alarm Rölesi, HPCU, IBU

E-SHIFTER3

7,5 A

SCU, Elektronik Vites Kadranı

MODULE6

10 A

Konsol Anahtarı, Sürüş Modu Anahtarı

MODULE3

7,5 A

Tepe Konsolu, Çok İşlevli Anahtar, Stop Lambası Anahtarı

A/BAG1

15 A

SRS (Yardımcı Emniyet Sistemi) Kontrol Modülü

WASHER

15 A

Arıza Düğmesi

MODULE1

10 A

AMP (Amplifikatör), RSE Sol Kol tarafı/Sağ Kol tarafı, IBU (Entegre Gövde Kontrol Birimi), Ses/Video ve Navigasyon Ana Ünitesi, ADAS Park ECU'su, E-Çağrı Birimi, Ön USB Şarj Konnektörü Sol Kol tarafı/Sağ Kol tarafı , Çevre Görüş İzleme Birimi, Pil Yönetim Sistemi (Hibrit)

MODULE9

10 A

Veri Bağlantısı Konektörü, Çok İşlevli Anahtar, Tehlike Anahtarı, Yağmur sensörü, Elektrikli Bagaj Kapağı, IMS (entegre hafıza sistemi) Kontrol Modülü, Yağmur sensörü, Ön Klima Modülü

IBU1

7,5 A

IBU (Entegre Gövde Kontrol Ünitesi)

MODULE2

15 A

Ön Kablosuz Şarj Ünitesi, Sürücü/Yolcu Koltuğu USB şarj Konektörü

A/ÇANTA IND

7,5 A

Gösterge Paneli

MODULE8

7,5 A

Ön Havalandırma Koltuk Kontrol Modülü, Ön Koltuk Isıtıcı Kontrol Modülü, 2. Koltuk Isıtıcı Sol Kol tarafı/Sağ Kol tarafı Kontrol Modülü

IBU2

10 A

IBU (Entegre Gövde Kontrol Ünitesi)

MODULE4

10 A

IBU (entegre Karoseri Kontrol Ünitesi, Çevre Görüş İzleme Ünitesi, Elektronik Kontrol Süspansiyonu, Dört Tekerden Çekiş sistemi, Arka Köşe Radarı Sol/Sağ, Çarpışma Ped Anahtarı, Ön Görüş Kamerası, Far Seviye Ayar Cihazı, Sanal Motor Ses Sistemi

A/CON

7,5 A

Klima Kontrol Modülü, Ön/Arka A/C Kontrol Anahtarı, Motor Odası Bağlantı Bloğu (PTC Isıtıcı #2 Rölesi, Fan Rölesi), Elektronik A/C Kompresörü

A/BAG2

10 A

SRS (Yardımcı Emniyet Sistemi) Kontrol Modülü

GÖSTERGE PANELİ

7,5 A

Gösterge Paneli

MODULE5

10 A

E-Çağrı Ünitesi, Ses, Ses/Görüntü ve Navigasyon Ana Ünitesi, Data Link Konektörü, Ön Klima Kontrol Paneli, Ön Klima Kontrol Modülü, Elektro Kromik Ayna, 1. Havalandırma Koltuk Kontrol Modülü, 1. Koltuk Isıtıcı Kontrol Modülü, 2. Koltuk Isıtıcı Sol Kol tarafı/Sağ Kol tarafı Kontrol Modülü

MODULE7

7,5 A

IBU (Entegre Gövde Kontrol Ünitesi)

BRAKE SWITCH

10 A

IBU (Entegre Gövde Kontrol Ünitesi), Stop Lambası Anahtarı

MDPS

7,5 A

MDPS (Motorlu Hidrolik Direksiyon) Ünitesi

* MDPS (Motor Tahrikli Servo Direksiyon), EPS (Elektrikli Servo Direksiyon) ile aynıdır.

SUNROOF1

20 A

Panorama Açılır Tavan Ünitesi (Cam)

SUNROOF2

20 A

Panorama Açılır Tavan Ünitesi (Panjur)

ECS

15 A

Elektronik Kontrol Süspansiyon Ünitesi

HEATED MIRROR

10 A

Dıştan Isıtmalı Ayna

IG3 1

10 A

Küme, Yerleşik Şarj Ünitesi, Ön Klima Kontrol Modülü, Arka Klima Kontrol Modülü, Ses/Video ve Navigasyon Ana Ünitesi

IG3 2

10 A

Elektronik Su Pompası

IG3 3

10 A

Batarya Yönetim Sistemi

IG3 4

10 A

Kontrol Ünitesine Göre Geçiş, Hibrit Güç Kontrol Ünitesi

P/WINDOW

GÜVENLİK RH

25 A

LHD: Yolcu Güvenliği Elektrikli Pencere Modülü

RHD: Sürücü Güvenliği Elektrikli Pencere Modülü

P/WINDOW

GÜVENLİK LH

25 A

LHD: Sürücü Güvenliği Elektrikli Pencere Modülü

RHD: Yolcu Güvenliği Elektrikli Pencere Modülü

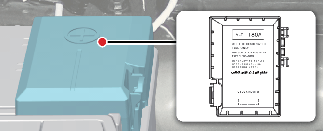

Motor kısmı sigortası paneli

Motor Bölmesi Buat Bloku

Sigorta Adı

Sembol

Sigorta derecesi

Devre Korumalı

ÇOKLU SİGORTA

C/FAN

80 A

Soğutma Fanı Motoru

SİGORTA

PTC ISITICI

50 A

Motor Odası Bağlantı Bloğu (PTC Isıtıcı #1 Rölesi)

B+2

50 A

ICU Bağlantı Bloğu (Gösterge Paneli Modülü)

ÇOKLU SİGORTA

MDPS 1

100 A

MDPS (Motorlu Hidrolik Direksiyon) Ünitesi

* MDPS (Motor Tahrikli Servo Direksiyon), EPS (Elektrikli Servo Direksiyon) ile aynıdır.

REAR HEATED

40 A

Motor Bölmesi Buat Bloku (Arkadan Isıtmalı Röle)

SİGORTA

ELEKTRİKLİ BAGAJ KAPAĞI

40 A

Güç Kuyruk Kapısı Ünitesi

E-SHIFTER1

30 A

SCU

TRAILER1

50 A

Römork Modülü

ÇOKLU SİGORTA

B+3

60 A

ICU Bağlantı Bloğu (Gösterge Paneli Modülü)

SİGORTA

TRAILER2

20 A

Römork Modülü

YAKIT POMPASI

20 A

Motor Bölmesi Buat Bloku (Yakıt Pompası Rölesi)

ÇOKLU SİGORTA

ÜFLEYİCİ

40 A

Motor Bölmesi Buat Bloku (Üfleme Rölesi)

SİGORTA

B+4

50 A

YBÜ Bağlantı Bloğu (Sigorta - AMP, LDC, S/HEATER FRT, P/WINDOW RH, S/FOLD RL)

B+1

60 A

YBÜ Bağlantı Bloğu (Uzun Süreli Yük Kilitleme Rölesi, Sigorta - T/GATE, DR LOCK, S/HEATER RR, START, MODÜL9, IBU2, A/BAG2, FREN ANAHTARI)

4WD

20 A

4WD (4 Çeker) ECU (Motor Kontrol Ünitesi)

AMS

10 A

Batarya Sensörü

E-SHIFTER2

10 A

SCU, Elektronik Vites Kadranı

ÇOKLU SİGORTA

IEB2

60 A

Entegre Elektrikli Fren Ünitesi

IEB3

40 A

Entegre Elektrikli Fren Ünitesi

CVVD

50 A

Sürekli Değişken Valf Süresi Aktüatörü

SİGORTA

IEB1

60 A

Entegre Elektrikli Fren Ünitesi

YAKIT KAPAĞI

10 A

Yakıt Kapağı (PHEV)

ECU4

10 A

ECM (Motor Kontrol Modülü)

IG3

20 A

Ateşleme 3

CHARGER

15 A

Şarj Aleti (PHEV)

OPCU

20 A

Yağ Pompası Kontrol Ünitesi

BATARYA C/FAN

15 A

Batarya Soğutma Fanı

HPCU1

10 A

Hibrit Güç Kontrol Ünitesi

EWP2

10 A

Pil Elektronik Su Pompası (PHEV)

PCB Bloku

Sigorta Adı

Sembol

Sigorta derecesi

Devre Korumalı

IG2

30 A

Makine Dairesi Buat (Start Röle), PCB (Baskı Devre Kartı) Buat (IG2 Röle)

IG1

30 A

PCB (Baskı Devre Kartı) Buat (IG1 Röle, ACC Röle)

ÖN SİLECEK2

7,5 A

IBU (Entegre Gövde Kontrol Ünitesi)

SENSOR1

20 A

Ateşleme Bobini #1/#2/#3/#4

ECU2

15 A

ECM (Motor Kontrol Modülü)/PCM (Güç Aktarma Kontrol Modülü)

SENSOR5

15 A

ECM (Motor Kontrol Modülü)

SENSOR3

10 A

ECM (Motor Kontrol Modülü)/PCM (Güç Aktarma Kontrol Modülü)

SENSOR2

15 A

Oksijen Sensörü (Yukarı/Aşağı)

ÖN SİLECEK1

30 A

Ön Silecek Motoru

RR SİLECEĞİ

15 A

Arka Silecek Rölesi, Arka Silecek Motoru

KORNA

15 A

Korna Rölesi

TCU2

15 A

TCM (Şanzıman Kontrol Modülü)

SENSOR4

10 A

Motor Bölmesi Buat Bloku (Yakıt Pompası Rölesi)

AFS

10 A

Akıllı Ön Aydınlatma sistemi

FCA

10 A

Ön Radar

MDPS 2

10 A

MDPS (Motorlu Hidrolik Direksiyon) Ünitesi

* MDPS (Motor Tahrikli Servo Direksiyon), EPS (Elektrikli Servo Direksiyon) ile aynıdır.

ECU 3

10 A

ECM (Motor Kontrol Modülü)

ACC

20 A

ICU Bağlantı Bloğu (Aksesuar Gücü)

IEB 4

10 A

Entegre Elektrikli Fren Ünitesi

BMS

10 A

Batarya Yönetim Sistemi

EWP 1

10 A

Motor Elektronik Su Pompası

OBC

10 A

Yerleşik Şarj Ünitesi

SENSOR7

7,5 A

Isıtıcı Elektronik Su Pompası

ECU1

20 A

ECM (Motor Kontrol Modülü)/PCM (Güç Aktarma Kontrol Modülü)

GÜÇ ÇIKIŞI2

20 A

Ön Güç Çıkışı

GÜÇ ÇIKIŞI1

20 A

Bagaj Elektrik Prizi

TCU1

15 A

PCM (Güç Aktarımı Kontrol Modülü)

Röle

Röle tipi için aşağıdaki tabloya bakın.

Röle Adı

Sembol

TİP

Yakıt Pompası Rölesi

MİKRO

PTC Isıtıcı Rölesi

MİKRO

Üfleyici Rölesi

MİKRO

Arka Isıtmalı Röle

MİKRO

Yakıt Kapağı Rölesi (PHEV)

MİKRO

IG3 Röle

MİKRO

Şarj Cihazı Kilit Rölesi (PHEV)

MİKRO

Şarj Cihazı Kilit Açma Rölesi (PHEV)

MİKRO

Batarya Soğutma Fanı Rölesi (HEV)

MİKRO

Motor bölmesi sigorta paneli (Akü kutup başı kapağı)
