Descrição no painel de fusíveis/relés
A designação e a capacidade dos fusíveis/relés são indicadas na etiqueta colocada na parte interior das tampas dos respetivos painéis.
Algumas das descrições de painéis de fusíveis do presente manual poderão não ser aplicáveis ao seu veículo. A informação aqui publicada estava correta à data da impressão. Quando verificar o painel de fusíveis no seu veículo, consulte sempre a respetiva etiqueta explicativa.

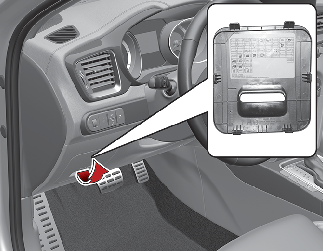

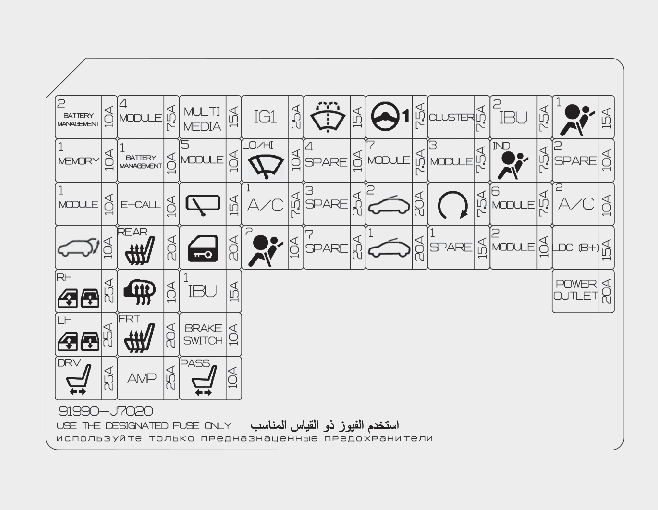

Painel de fusíveis do lado do condutor
|
Nome do fusível |
Símbolo |
Classificação dos fusíveis |
Circuito protegido |
|---|---|---|---|
|
GESTÃO DA BATERIA 2 |
 |
10 A |
BMS (Sistema de gestão da bateria) |
|
MEMÓRIA 1 |
 |
10 A |
Módulo do IMS (sistema de memória integrado) do condutor, Módulo de controlo do ar condicionado, Módulo da porta da bagageira elétrica |
|
MÓDULO 1 |
 |
10 A |
Defletor de ar ativo, conector de ligação de dados, painel de instrumentos, Interruptor de perigo, Caixa do relé ICM (módulo de circuito integrado) (Relé de recolha/abertura dos espelhos retrovisores exteriores), Luz automática e fotossensor, Interruptor da consola, Manípulo exterior da Smart Key para condutor/passageiro |
|
PORTA DA BAGAGEIRA |
 |
10 A |
Relé da porta da bagageira |
|
VIDROS ELÉTRICOS DIREITOS |
 |
25 A |
Relé do vidro elétrico direito, Módulo de segurança dos vidros elétricos do condutor/passageiro, Módulo de segurança dos vidros elétricos traseiros do lado direito |
|
VIDROS ELÉTRICOS ESQUERDOS |
 |
25 A |
Relé do vidro elétrico esquerdo, Módulo de segurança dos vidros elétricos do condutor/passageiro, Módulo de segurança dos vidros elétricos traseiros do lado esquerdo |
|
BANCO DO CONDUTOR ELÉTRICO |
 |
25 A |
Módulo do IMS (sistema de memória integrado) do condutor, Interruptor manual do banco do condutor |
|
MÓDULO 4 |
 |
7,5 A |
Unidade da assistência à prevenção de colisão frontal, radar de canto traseiro LH/ RH, Módulo de comando do sistema de auxílio ao estacionamento, Interruptor das almofadas em caso de colisão, IBU (Unidade de controlo integrado da carroçaria), Botão do travão de estacionamento elétrico, Módulo de controlo do doseamento, Defletor de ar ativo |
|
E-CALL |
 |
10 A |
Módulo de E-call MTS (sistema de telemática Mozen) |
|
AQUECEDOR DO BANCO TRASEIRO |
 |
20 A |
Módulo de controlo do aquecimento dos bancos traseiros |
|
ESPELHO AQUECIDO |
 |
10 A |
Espelho retrovisor exterior elétrico do condutor/passageiro, Módulo de controlo do ar condicionado, ECM (módulo de controlo do motor)/PCM (módulo de controlo do sistema de transmissão) |
|
AQUECEDOR DOS BANCOS FRONTAL |
 |
20 A |
Módulo de controlo dianteiro da ventilação do ar, módulo de controlo do aquecimento do banco dianteiro |
|
AMP |
 |
25 A |
Conversor de baixa potência CC (corrente direta)-CC (corrente direta) (AMP (Amplificador)), AMP (Amplificador) |
|
MULTIMÉDIA |
 |
15 A |
Conversor de baixa potência CC (corrente direta)-CC (corrente direta) (Áudio/AMP (Amplificador)), Áudio, Áudio/Vídeo e Unidade principal de navegação |
|
MÓDULO 5 |
|
10 A |
Módulo de controlo do aquecimento dos bancos traseiros, módulo de E-call MTS (sistema de telemática Mozen), espelho antibrilho elétrico, áudio, áudio/vídeo e unidade principal de navegação, iluminação da alavanca de velocidades da transmissão automática, módulo de controlo do ar condicionado, conversor de baixa potência CC (corrente direta)-CC (corrente direta) (Áudio/AMP (Amplificador)), módulo de controlo do aquecimento dos bancos dianteiros, módulo de controlo da ventilação de ar dos bancos dianteiros, módulo do IMS (sistema de memória integrado) do condutor, farol dianteiro esquerdo/direito |
|
limpa-para-brisas TRASEIRO |
 |
15 A |
Motor do limpa-vidros traseiro, Caixa do relé ICM (módulo de circuito integrado) (Relé do limpa-vidros traseiro) |
|
FECHADURA DA PORTA |
 |
20 A |
Relé da função de trancar/destrancar as portas |
|
IBU 1 |
 |
15 A |
IBU (Unidade de controlo integrado da carroçaria) |
|
INTERRUPTOR DO TRAVÃO |
 |
10 A |
IBU (Unidade de controlo integrado da carroçaria), Interruptor da luz de travagem |
|
BANCO ELÉTRICO DO PASSAGEIRO |
 |
10 A |
Módulo de controlo dianteiro da ventilação do ar, módulo de controlo do aquecimento do banco dianteiro |
|
IG 1 |
 |
25 A |
Bloco de junção do compartimento do motor (Fusível - ECU5, SENSOR4, ABS3, TCU2) |
|
LIMPA-PARA-BRISAS |
 |
10 A |
Bloco de junção do compartimento do motor (Relé de baixa velocidade do limpa-vidros dianteiro), Motor do limpa-vidros dianteiro, IBU (Unidade de controlo integrado da carroçaria), ECM (módulo de controlo do motor)/PCM (módulo de controlo do sistema de transmissão) |
|
AR CONDICIONADO 1 |
 |
7,5 A |
Bloco de junção do compartimento do motor (Relé da VENTOINHA DE REFRIGERAÇÃO 3, Relé do AQUECIMENTO DO PTC 2, Relé da VENTOINHA, Relé do AQUECIMENTO DO PTC 1, Relé do AQUECIMENTO DO PTC 3), Módulo de controlo do ar condicionado |
|
AIR BAG 2 |
 |
10 A |
Módulo de controlo do SRS (sistema de retenção suplementar) |
|
LIMPA-VIDROS |
 |
15 A |
Interruptor multifunções |
|
MDPS*1 |
 |
7,5 A |
Unidade MDPS (direção assistida acionada por motor elétrico) |
|
MÓDULO 7 |
 |
7,5 A |
Módulo de controlo do aquecimento dos bancos traseiros, Módulo de controlo do aquecimento dos bancos dianteiros, Módulo de controlo da ventilação de ar dos bancos dianteiros, Aquecedor do bocal, Bloco de junção do compartimento do motor (relé de MÁXIMOS, Relé da DCU (Unidade de controlo do doseamento)), Motor da ventoinha de refrigeração |
|
TETO DE ABRIR 2 |
 |
20 A |
Motor do teto de abrir panorâmico |
|
TETO DE ABRIR 1 |
 |
20 A |
Motor do teto de abrir panorâmico |
|
COMBINADO |
COMBINADO |
7,5 A |
Painel de instrumentos |
|
MÓDULO 3 |
 |
7,5 A |
Interruptor de modo desportivo (Sport), Interruptor da luz de travagem |
|
START |
 |
7,5 A |
Caixa do relé ICM (módulo de circuito integrado) (relé do alarme antirroubo), Interruptor de posições da caixa de velocidades, Bloco de junção do compartimento do motor (Relé PDM 3 (IG1)), IBU (Unidade de controlo integrado da carroçaria), ECM (módulo de controlo do motor), PCM (módulo de controlo do sistema de transmissão) |
|
IBU 2 |
 |
7,5 A |
IBU (Unidade de controlo integrado da carroçaria) |
|
INDICADOR DE AIR BAG |
 |
7,5 A |
Painel de instrumentos, Interruptor de perigo |
|
MÓDULO 6 |
 |
7,5 A |
IBU (Unidade de controlo integrado da carroçaria) |
|
MÓDULO 2 |
 |
10 A |
Áudio, Áudio/Vídeo e Unidade principal de navegação, Conversor de baixa potência CC (corrente direta)-CC (corrente direta) (Áudio/AMP (Amplificador)), IBU (Unidade de controlo integrado da carroçaria), Módulo de E-call MTS (sistema de telemática Mozen), Carregador sem fios, Bloco de junção do compartimento do motor (Relé de TOMADA ELÉTRICA), AMP (Amplificador), Interruptor do espelho retrovisor exterior elétrico |
|
AIR BAG 1 |
 |
15 A |
Módulo de controlo do SRS (sistema de retenção suplementar) |
|
AR CONDICIONADO 2 |
 |
10 A |
Bloco de junção do compartimento do motor (Relé da VENTOINHA), Módulo de controlo do ar condicionado, Resistência da ventoinha, Motor da ventoinha, ECM (módulo de controlo do motor)/PCM (módulo de controlo do sistema de transmissão) |
|
LDC (B+) |
 |
15 A |
Áudio, Áudio/Vídeo e Unidade principal de navegação, Painel de instrumentos, Módulo de controlo do ar condicionado, Conversor de baixa potência CC (corrente direta)-CC (corrente direta) (Áudio/AMP (Amplificador)) |
|
TOMADA ELÉTRICA |
 |
20 A |
Tomada elétrica dianteira, Tomada elétrica do lado esquerdo |
* 1: MDPS (direção assistida acionada por motor elétrico) é o mesmo que EPS (direção assistida elétrica).

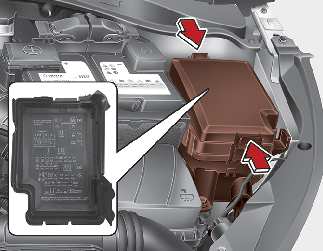

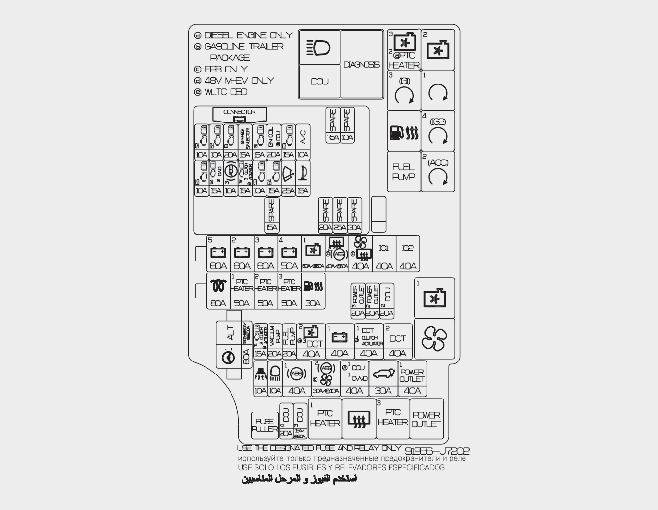

Painel de fusíveis do compartimento do motor

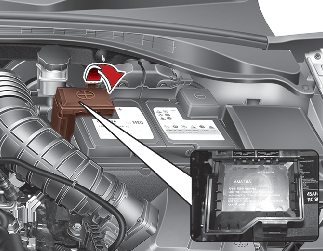

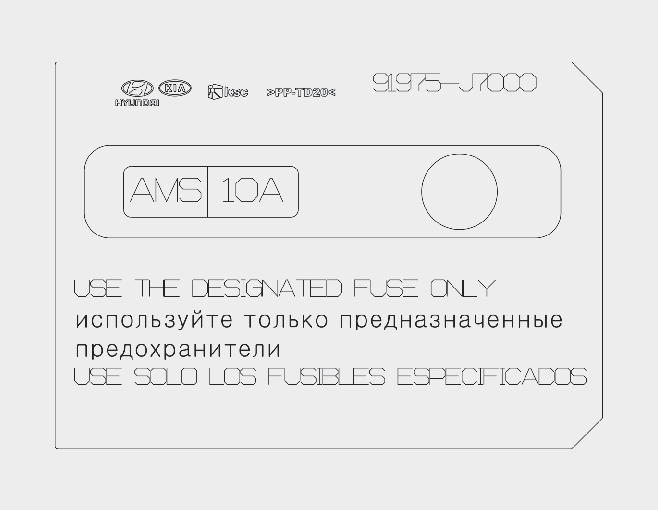

Painel de fusíveis do compartimento do motor (tampa do terminal da bateria)
|
Nome do fusível |
Símbolo |
Classificação dos fusíveis |
Circuito protegido |
|---|---|---|---|
|
ALTERNADOR |
ALT |
150/180/200 A |
Fusível: ALARME ANTIRROUBO, MÁXIMOS, ABS1, ABS2, DCU1, MÓDULO DA PORTA DA BAGAGEIRA ELÉTRICA, TOMADA ELÉTRICA1, Alternador |
|
MDPS*1 |
|
80 A |
Unidade MDPS (direção assistida acionada por motor elétrico) |
|
BATERIA 5 |
 |
60 A |
Fusível: VENTOINHA DE REFRIGERAÇÃO1, AQUECIMENTO TRASEIRO, AQUECEDOR DO PTC 2, AQUECEDOR DO PTC 3, AQUECIMENTO DE COMBUSTÍVEL, Relé de controlo do motor |
|
BATERIA 2 |
 |
60 A |
Bloco de junção do painel de instrumentos |
|
BATERIA 3 |
 |
60 A |
Bloco de junção do painel de instrumentos |
|
BATERIA 4 |
 |
50 A |
Bloco de junção do painel de instrumentos (Fusível: PORTA DA BAGAGEIRA, VIDROS ELÉTRICOS DO LADO DIREITO, VIDROS ELÉTRICOS DO LADO ESQUERDO, BANCO ELÉTRICO DO CONDUTOR, AQUECIMENTO DOS BANCOS DIANTEIROS, AMP, BANCO ELÉTRICO DO PASSAGEIRO, TETO DE ABRIR2, TETO DE ABRIR1) |
|
VENTOINHA DE REFRIGERAÇÃO 1 |
|
60/50 A |
Relé da VENTOINHA DE REFRIGERAÇÃO 2, Relé da VENTOINHA DE REFRIGERAÇÃO 1 |
|
AQUECIMENTO TRASEIRO |
 |
40 A |
RELÉ DO AQUECIMENTO TRASEIRO |
|
ABS 2 |
|
30 A |
Módulo de ABS (sistema antibloqueio dos travões)/ESC (controlo eletrónico de estabilidade) |
|
VENTOINHA |
 |
40 A |
Relé da VENTOINHA |
|
AQUECIMENTO TRASEIRO |
|
40 A |
RELÉ DO AQUECIMENTO TRASEIRO |
|
IG1 |
 |
40 A |
Interruptor da ignição, Relé PDM 3 (IG1), Relé PDM 2 (ACC) |
|
IG2 |
 |
40 A |
Interruptor da ignição, Relé de ARRANQUE, Relé PDM 4 (IG2) |
|
INCANDESCÊNCIA |
 |
80 A |
Unidade de incandescência |
|
AQUECIMENTO DO PTC 1 |
 |
50 A |
Relé do AQUECIMENTO DO PTC 1 |
|
AQUECIMENTO DO PTC 2 |
 |
50 A |
Relé do AQUECIMENTO DO PTC 2 |
|
AQUECIMENTO DO PTC 3 |
 |
50 A |
Relé do AQUECIMENTO DO PTC 3 |
|
AQUECEDOR DE COMBUSTÍVEL |
 |
30 A |
Relé DO AQUECEDOR DE COMBUSTÍVEL |
|
TOMADA ELÉTRICA 3 |
 |
20 A |
Tomada elétrica traseira |
|
TOMADA ELÉTRICA 2 |
 |
20 A |
Tomada elétrica dianteira, Tomada elétrica do lado direito |
|
DCU 2 |
 |
20 A |
Módulo de controlo do doseamento |
|
TCU 1 |
 |
15 A |
TCM (módulo de controlo de transmissão) |
|
ATUADOR DA EMBRAIAGEM 2 |
 |
15 A |
Módulo de embraiagem eletrónica |
|
BOMBA DE VÁCUO |
 |
20 A |
Bomba de vácuo |
|
BOMBA DO COMBUSTÍVEL |
 |
20 A |
Relé DA BOMBA DO COMBUSTÍVEL |
|
VENTOINHA DE REFRIGERAÇÃO 2 |
|
40 A |
Relé da VENTOINHA DE REFRIGERAÇÃO 3, Relé da VENTOINHA DE REFRIGERAÇÃO 2 |
|
DCT 3 |
 |
40 A |
Atuador de velocidades inteligente |
|
BATERIA 1 |
 |
40 A |
Bloco de junção de painel de instrumentos (RELÉ DE LONGA DURAÇÃO DE CARGA NO TRINCO, Fusível: MÓDULO1, AQUEC. BANCO TRÁS, BLOQ. DE PORTAS, IBU (Unidade de controlo integrado da carroçaria)1, INTERRUPTOR DO TRAVÃO, AIRBAG2) |
|
DCT 1 |
 |
40 A |
TCM (módulo de controlo de transmissão) |
|
ATUADOR DA EMBRAIAGEM 1 |
 |
40 A |
Módulo de embraiagem eletrónica |
|
DCT 2 |
 |
40 A |
TCM (módulo de controlo de transmissão) |
|
ALARME ANTIRROUBO |
 |
10 A |
Relé do alarme antirroubo |
|
FARÓIS PRINCIPAIS MÁX. |
 |
10 A |
Relé DE MÁXIMOS |
|
ABS 1 |
 |
40 A |
Módulo de controlo do ESC (Controlo Eletrónico de Estabilidade) |
|
ABS 2 |
 |
30 A |
Módulo de controlo do ESC (Controlo Eletrónico de Estabilidade), EPB |
|
VENTOINHA |
|
40 A |
Relé da VENTOINHA |
|
DCU 1 |
 |
40 A |
Relé da DCU (Unidade de controlo do doseamento) |
|
CVVD 1 |
 |
40 A |
Atuador CVVD (duração variável contínua das válvulas) |
|
MÓDULO DA PORTA DA BAGAGEIRA ELÉTRICA |
 |
30 A |
Módulo da porta da bagageira elétrica |
|
TOMADA ELÉTRICA 1 |
|
40 A |
Relé de TOMADA ELÉTRICA |
|
DCU 4 |
 |
20 A |
Módulo de controlo do doseamento |
|
DCU 3 |
 |
15A/20A |
Módulo de controlo do doseamento |
|
SENSOR 2 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Relé do compressor de ar condicionado, válvula de solenoide de comando e purificação, válvula de solenoide de controlo RCV, relé de VENTOINHA DE REFRIGERAÇÃO 1, válvula de controlo do óleo (admissão/escape) [Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV] Relé do compressor de ar condicionado, válvula de solenoide de comando e purificação, válvula de solenoide de controlo RCV, relé de VENTOINHA DE REFRIGERAÇÃO 1, válvula de controlo do óleo (admissão/escape) [(Gasolina) 1.6 MPI] Válvula de solenoide de comando e purificação, válvula solenoide de admissão variável, relé da VENTOINHA DE REFRIGERAÇÃO 3, relé da VENTOINHA DE REFRIGERAÇÃO 2, válvula de controlo do óleo (admissão/escape) [(Gasolina) 1.6 T-GDI] Válvula de controlo do óleo n.º 1/n.º 2, CCV, Relé 2 da ventoinha de refrigeração, PCSV, RCV |
|
ECU 2 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (módulo de controlo do motor) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (módulo de controlo do motor) [(Gasolina) 1.6 MPI] ECM (módulo de controlo do motor)/PCM (módulo de controlo do sistema de transmissão) [(Gasolina) 1.6 T-GDi] ECM (módulo de controlo do motor) |
|
ECU 1 |
 |
20 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (módulo de controlo do motor) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (módulo de controlo do motor) [(Gasolina) 1.6 MPI] ECM (módulo de controlo do motor)/PCM (módulo de controlo do sistema de transmissão) [(Gasolina) 1.6 T-GDi] ECM (módulo de controlo do motor) |
|
INJETOR |
 |
15 A |
[(Gasolina) 1.6 MPI] Injetor n.º1~ n.º4 |
|
Gerador e arranque de híbrido leve |
 |
15 A |
MHSG (GERADOR E ARRANQUE DE HÍBRIDO LEVE) |
|
SENSOR 1 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Sensor de oxigénio (cima), Sensor de oxigénio (baixo) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Sensor de oxigénio (cima), Sensor de oxigénio (baixo) [(Gasolina) 1.6 MPI] Sensor de oxigénio (para cima), Sensor de oxigénio (baixo) [(Gasolina) 1.6 T-GDi] ECM (módulo de controlo do motor), Sensor de oxigénio (cima/baixo) |
|
BOBINAS DE IGNIÇÃO |
 |
20 A |
[[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV]] Bobinas de ignição n.º 1~ n.º 3 [[Smartstream G1.5 T-GDi / Smartstream G1.5 T-GDi MHEV]] Bobinas de ignição n.º 1~ n.º 4 [(Gasolina) 1.6 MPI] Bobinas de ignição n.º 1~ n.º 4, Condensador [(Gasolina) 1.6 T-GDi] Bobinas de ignição n.º 1~ n.º 4, Condensador |
|
ECU 3 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (módulo de controlo do motor) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (módulo de controlo do motor) [(Gasolina) 1.6 MPI] ECM (módulo de controlo do motor)/PCM (módulo de controlo do sistema de transmissão) [(Gasolina) 1.6 T-GDi] ECM (módulo de controlo do motor) |
|
AR CONDICIONADO |
 |
10 A |
[[Smartstream G1.0 T-GDi] / Smartstream G1.0 T-GDi MHEV] Compressor do ar condicionado [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Compressor do ar condicionado [(Gasolina) 1.6 T-GDi] Compressor do ar condicionado |
|
ECU 5 |
 |
10 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (módulo de controlo do motor) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (módulo de controlo do motor) [(Gasolina) 1.6 MPI] ECM (módulo de controlo do motor)/PCM (módulo de controlo do sistema de transmissão) [(Gasolina) 1.6 T-GDi] ECM (módulo de controlo do motor) |
|
SENSOR 4 |
 |
15 A |
[[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Bomba de vácuo |
|
CVVD 2 |
 |
15 A |
Atuador CVVD (duração variável contínua das válvulas) |
|
ABS 3 |
 |
10 A |
[TUDO] Módulo de controlo do ESC (Controlo Eletrónico de Estabilidade), Cilindro mestre da embraiagem |
|
TCU 2 |
 |
15 A |
[Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi MHEV]: COMUTADOR INIBIDOR, TCM (Módulo de Controlo de Transmissão) [Smartstream G1.5 T-GDi/Smartstream G1.5 T-GDi MHEV]: COMUTADOR INIBIDOR, TCM (Módulo de Controlo de Transmissão) [(Gasolina) 1.6 T-GDi]: COMUTADOR INIBIDOR, TCM (Módulo de Controlo de Transmissão) [(Gasolina) 1.6 MPI] : COMUTADOR INIBIDOR |
|
ATUADOR DA EMBRAIAGEM 3 |
 |
15 A |
Módulo de embraiagem eletrónica |
|
SENSOR 3 |
 |
10 A |
[(Gasolina) 1.6 MPI] Relé da BOMBA DO COMBUSTÍVEL [Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] Relé da BOMBA DO COMBUSTÍVEL [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] Relé da BOMBA DO COMBUSTÍVEL [(Gasolina) 1.6 MPI] Relé da BOMBA DO COMBUSTÍVEL [(Gasolina) 1.6 T-GDi] Relé da BOMBA DO COMBUSTÍVEL |
|
ECU 4 |
 |
15 A |
[Smartstream G1.0 T-GDi / Smartstream G1.0 T-GDi MHEV] ECM (módulo de controlo do motor) [[Smartstream G1.5 T-GDi] / Smartstream G1.5 T-GDi MHEV] ECM (módulo de controlo do motor) [(Gasolina) 1.6 MPI] ECM (módulo de controlo do motor)/PCM (módulo de controlo do sistema de transmissão) [(Gasolina) 1.6 T-GDi] ECM (módulo de controlo do motor) |
|
LIMPA-PARA-BRISAS |
 |
25 A |
[TUDO] Relé do limpa-para-brisas |
|
BUZINA |
 |
15 A |
[TODOS] Relé da buzina |
* 1: MDPS (direção assistida acionada por motor elétrico) é o mesmo que EPS (direção assistida elétrica).
|
Designação de relé |
Símbolo |
Tipo |
|---|---|---|
|
Relé da VENTOINHA DE REFRIGERAÇÃO 3 |
|
MICRO |
|
Relé do AQUECIMENTO DO PTC 2 |
|
MICRO |
|
Relé da VENTOINHA DE REFRIGERAÇÃO 2 |
|
MICRO |
|
Relé PDM 3 (IG1) |
 |
MICRO |
|
Relé DE ARRANQUE |
 |
MICRO |
|
Relé DO AQUECEDOR DE COMBUSTÍVEL |
 |
MICRO |
|
Relé PDM 4 (IG2) |
 |
MICRO |
|
Relé DA BOMBA DO COMBUSTÍVEL |
 |
MICRO |
|
Relé PDM 2 (ACC) |
 |
MICRO |
|
Relé da VENTOINHA DE REFRIGERAÇÃO 1 |
|
MINI |
|
Relé da VENTOINHA |
 |
MINI |
|
Relé do AQUECIMENTO DO PTC 1 |
 |
MICRO |
|
RELÉ DO AQUECIMENTO TRASEIRO |
 |
MICRO |
|
Relé do AQUECIMENTO DO PTC 3 |
 |
MICRO |
|
Relé de TOMADA ELÉTRICA |
 |
MICRO |
|
Relé DE MÁXIMOS |
 |
MICRO |
|
Relé DCU |
 |
MICRO |
