Komponenten und Funktionen des SRS-Rückhaltesystems

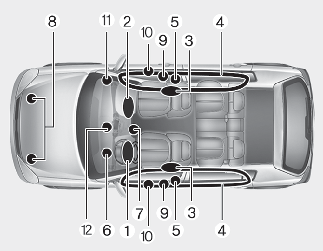

Das SRS-System besteht aus den folgenden Komponenten:

  1. Fahrer-Frontairbagmodul

  2. Beifahrer-Frontairbagmodul

  3. Seitenairbagmodule

  4. Kopfairbagmodule

  5. Gurtrollen-Gurtstraffer

  6. Airbag-Warnleuchte

  7. SRS-Steuermodul (SRSCM)

  8. Vordere Aufprallsensoren

  9. Seitliche Aufprallsensoren

  10. Seitliche Aufprallsensoren

  11. Schalter Beifahrer-Frontairbag ON/OFF

  12. Beifahrer-Frontairbag EIN/AUS-Kontrollleuchte

Das SRSCM überwacht kontinuierlich alle SRS-Komponenten, wenn der Knopf ENGINE START/STOP (Motorstart/-stopp) auf ON steht, um zu bestimmen, ob ein bevorstehender Aufprall so schwer ist, dass die Airbags oder die Sicherheitsgurtstraffer aktiviert werden müssen.

Die SRS-Airbag-Warnleuchte auf dem Armaturenbrett leuchtet etwa 6 Sekunden lang, nachdem der Knopf ENGINE START/STOP (Motorstart/-stopp) in die Position ON (Ein) gestellt wurde. Anschließend erlischt die SRS-Airbag-Warnleuchte.

WARNUNG

Die folgenden Zustände weisen auf eine Fehlfunktion des SRS hin. Lassen Sie die Anlage in diesem Fall von einer Fachwerkstatt überprüfen. Kia empfiehlt, sich an einen Kia-Vertragshändler/Servicepartner zu wenden.

  • Die Warnleuchte leuchtet nach dem Einschalten der Zündung nicht kurz auf.

  • Die Warnleuchte leuchtet nach ca. 6 Sekunden dauerhaft weiter.

  • Die Warnleuchte leuchtet während der Fahrt auf.

  • Die Kontrollleuchte blinkt, wenn der Knopf ENGINE START/STOP (Motorstart/-stopp) in Stellung ON steht.

Frontairbag Fahrer (1)

Die beiden Airbagmodule befinden sich in der Mitte des Lenkrads und im Armaturenbrett über dem Handschuhfach. Wenn das SRS-Steuergerät einen ausreichend schweren Aufprall an der Fahrzeugfront erkennt, löst es automatisch die Frontairbags aus.

Frontairbag Fahrer (2)

Bei der Auslösung trennen sich Sollrissnähte, die direkt in die Verkleidungen eingearbeitet sind, unter dem Druck der Airbagausdehnung. Die daraufhin entstehenden Öffnungen in den Abdeckungen erlauben die vollständige Ausdehnung der Airbags.

Frontairbag Fahrer (3)

Ein vollständig aufgeblasener Airbag, in Verbindung mit einem ordnungsgemäß angelegten Sicherheitsgurt, verlangsamt die Vorwärtsbewegung des Fahrers oder Beifahrers und reduziert das Risiko von Kopf- und Brustverletzungen.

Nach der vollständigen Ausdehnung lässt der Airbag seinen Druck sofort wieder ab und ermöglicht dem Fahrer freie Sicht nach vorn und die Möglichkeit, die Lenkung und andere Einrichtungen zu bedienen.

Frontairbag Beifahrer
WARNUNG

  • Bauen oder legen Sie in einem Fahrzeug mit Beifahrerairbag auf der Beifahrerseite über dem Handschuhfach keine Zubehörteile (Getränkehalter, Aufkleber usw.) auf das Armaturenbrett. Solche Gegenstände können bei einer Auslösung des Beifahrerairbags zu gefährlichen Projektilen werden und Verletzungen verursachen.

  • Wenn Sie einen Behälter mit flüssigem Lufterfrischer im Fahrzeug anbringen, platzieren Sie ihn nicht in der Nähe des Kombiinstruments und nicht auf der Kombiinstrumentoberfläche. Solche Gegenstände können bei einer Auslösung des Beifahrerairbags zu gefährlichen Projektilen werden und Verletzungen verursachen.

WARNUNG

  • Wenn ein Airbag ausgelöst wird, kann erst ein lauter Knall zu hören sein und danach feiner Staub im Fahrzeug entstehen. Diese Begleiterscheinungen sind normal und nicht gefährlich - die Airbags sind in diesem feinen Pulver verpackt. Der Staub, der bei der Auslösung eines Airbags freigesetzt wird, kann bei einigen Personen Haut- oder Augenreizungen sowie asthmatische Reaktionen verursachen. Waschen Sie nach einem Unfall, bei dem Airbags ausgelöst wurden, alle exponierten Hautpartien mit kaltem Wasser und milder Seife.

  • Das SRS funktioniert nur, wenn der Knopf ENGINE START/STOP (Motorstart/-stopp) in Stellung ON (Ein) steht. Wenn die SRS-Warnleuchte „“ nicht leuchtet oder nach dem Aufleuchten für ca. 6 Sekunden weiter leuchtet, wenn Sie den Knopf ENGINE START/STOP (Motorstart/-stopp) in Stellung ON drehen oder nach dem Start des Motors während der Fahrt aufleuchtet, funktioniert das SRS nicht ordnungsgemäß. Lassen Sie die Anlage in diesem Fall von einer Fachwerkstatt überprüfen. Kia empfiehlt, sich an einen Kia-Vertragshändler/Servicepartner zu wenden.

  • Bringen Sie den Knopf ENGINE START/STOP (Motorstart/-stopp) in die Stellung OFF (Aus), bevor Sie eine Sicherung wechseln oder eine Batterieklemme lösen. Bauen Sie die zum Airbagsystem gehörende(n) Sicherungen bei eingeschalteten Knopf ENGINE START/STOP (Motorstart/-stopp) niemals aus und ersetzen Sie diese Sicherung(en) nicht bei eingeschalteter Zündung. Wenn dieser Warnhinweis nicht beachtet wird, leuchtet die SRS-““-Warnleuchte auf.
