Scheinwerfer und Nebelscheinwerfer ausrichten (nur Europa)

Scheinwerfer ausrichten

Kombi
Crossover
1
Pumpen Sie die Reifen mit dem vorgeschriebenen Luftdruck auf. Außer dem Fahrer, dem Ersatzrad und den Werkzeugen dürfen sich keine Lasten im Fahrzeug befinden.
2
Das Fahrzeug sollte auf einem ebenen Boden stehen.
3
Zeichnen Sie vertikale Linien (die durch die jeweiligen Mittelpunkte der Scheinwerfer führen) und eine horizontale Linie (die durch die Mittelpunkte der Scheinwerfer führt) auf die Leinwand.
4
Wenn die Scheinwerfer und die Batterie normal funktionieren, richten Sie die Scheinwerfer so aus, dass der hellste Punkt auf die horizontalen und vertikalen Linien fällt.
5

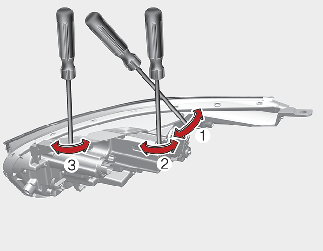

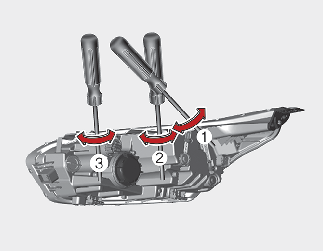

Um das Abblendlicht nach links oder rechts auszurichten, drehen Sie den Schraubendreher (1) nach links oder rechts. Um das Abblendlicht nach oben und unten zu stellen, drehen Sie den Regler (2) im bzw. gegen den Uhrzeigersinn.
6
Der vordere Nebelscheinwerfer kann genauso justiert werden wie die normalen Scheinwerfer. Schalten Sie die vorderen Nebelscheinwerfer bei voll aufgeladener Batterie ein und justieren Sie die Nebelscheinwerfer. Drehen Sie zur Ausrichtung des vorderen Nebelscheinwerfers nach oben und unten den Schraubenzieher (3) nach links oder rechts.

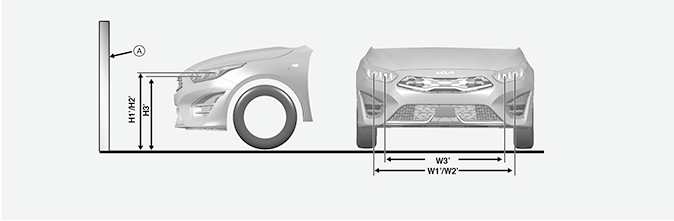

Ausrichtungspunkt

Wagen (Standardausführung)

* A: Anzeige

CUV (16/18-Zoll-Reifen)

* A: Anzeige

Kombi

Fahrzeugzustand

Scheinwerfer (LED-Typ)

Höhe über Grund

Entfernung zwischen Lampen

Abblendlicht/Fernlicht

Nebelleuchte

Abblendlicht/Fernlicht

Nebelleuchte

H1'/H2'

H3'

W1'/W2'

W3'

Ohne Fahrer

[mm (Zoll)]

706 (27,8)

686 (27,0)

1.404 (55,3)

1.191 (48,9)

Mit Fahrer

[mm (Zoll)]

700 (27,5)

682 (26,9)

1.404 (55,3)

1.191 (48,9)

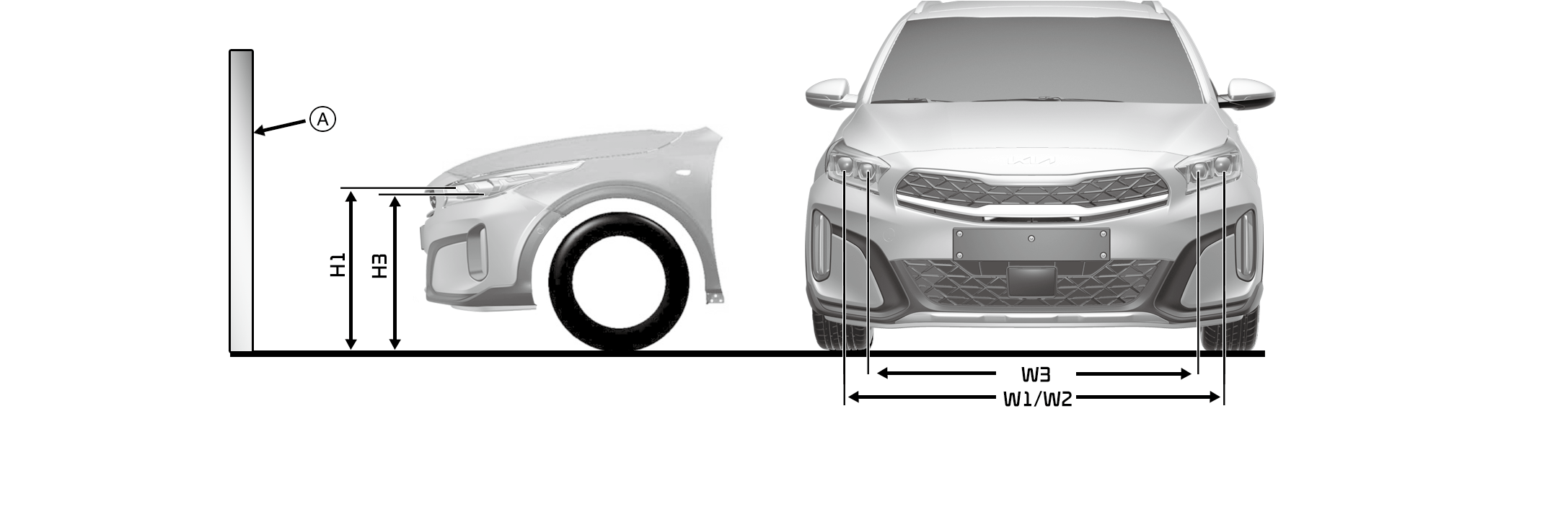

CUV (16-Zoll-Reifen)

Fahrzeugzustand

Scheinwerfer (LED-Typ)

Nebelscheinwerfer (LED-Typ)

Höhe über Grund

Entfernung zwischen Lampen

Höhe über Grund

Entfernung zwischen Lampen

Abblendlicht/Fernlicht

Abblendlicht/Fernlicht

H3

W3

H1/H2

W1/W2

Ohne Fahrer

[mm (Zoll)]

755 (29,7)

1.403 (55,2)

734 (28,9)

1.201 (47,3)

Mit Fahrer

[mm (Zoll)]

749 (29,5)

1.403 (55,2)

728 (28,7)

1.201 (47,3)

CUV (18-Zoll-Reifen)

Fahrzeugzustand

Scheinwerfer (LED-Typ)

Nebelscheinwerfer (LED-Typ)

Höhe über Grund

Entfernung zwischen Lampen

Höhe über Grund

Entfernung zwischen Lampen

Abblendlicht/Fernlicht

Abblendlicht/Fernlicht

H3

W3

H1/H2

W1/W2

Ohne Fahrer

[mm (Zoll)]

767 (30,2)

1.403 (55,2)

746 (29,4)

1.201 (47,3)

Mit Fahrer

[mm (Zoll)]

761 (30)

1.403 (55,2)

740 (29,1)

1.201 (47,3)

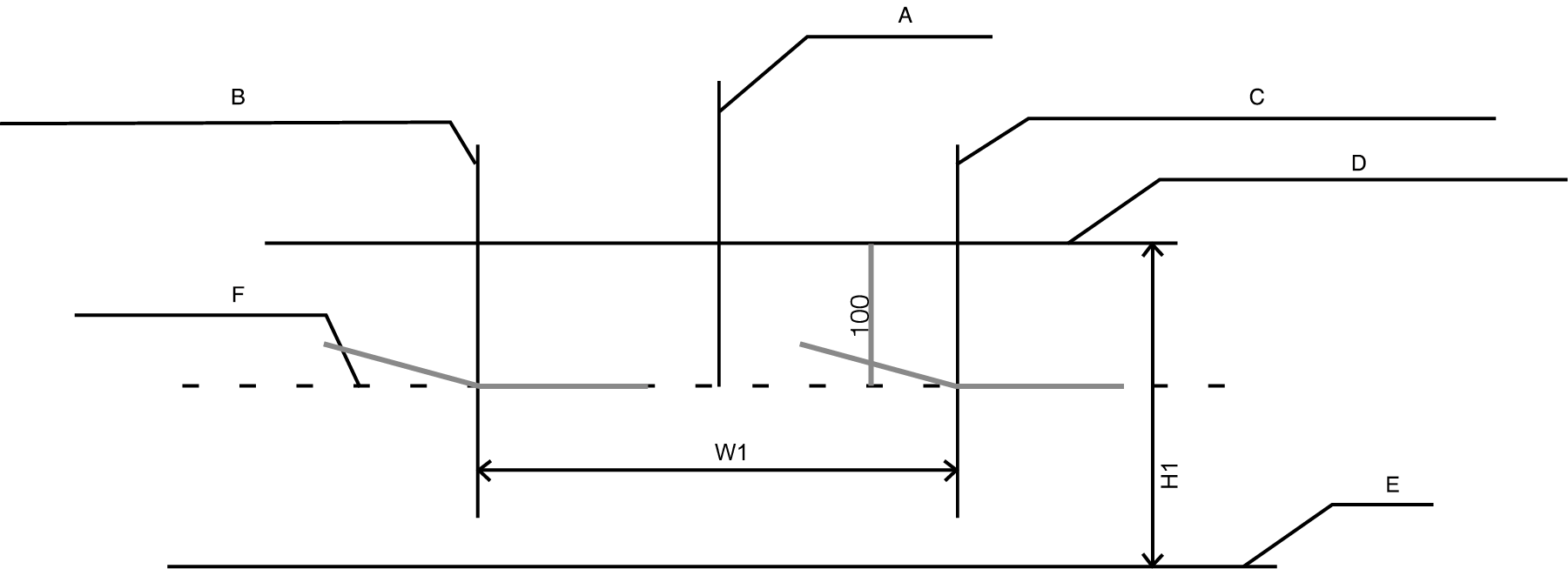

Abblendlicht (links)

Basierend auf einer Projektionsfläche im Abstand von 10 m

A: Fahrzeugachse

B: Vertikale Linie vom Mittelpunkt der linken Scheinwerferglühbirne

C: Vertikale Linie vom Mittelpunkt der rechten Scheinwerferglühbirne

D: Horizontale Linie vom Mittelpunkt der Scheinwerferglühbirne

E: Boden

F: Grenzlinie

1
Schalten Sie das Abblendlicht mit 1 Fahrer (75 kg) an Bord ein.
2
Die Hell-Dunkel-Grenze sollte auf die Hell-Dunkel-Grenze projiziert werden, die in der Abbildung dargestellt ist.
3
Stellen Sie zunächst die Hell-Dunkel-Grenze ein, die mit der horizontalen Linie übereinstimmen soll, und dann die vertikale Linie.
4
Wenn das Fahrzeug mit einer Scheinwerferhöhenverstellung ausgestattet ist, stellen Sie die Scheinwerferhöhe mit 0 Positionen ein.

* Wenn ein Ausrichten erforderlich ist, stellen Sie den Zielpunkt nach der tatsächlichen Messung der Bodenfreiheit eines Fahrzeugs ein oder Kia empfiehlt, einen autorisierten Kia-Händler/Servicepartner aufzusuchen. Dies liegt daran, dass sie von der tatsächlichen Bodenfreiheit eines Fahrzeugs abweichen kann.

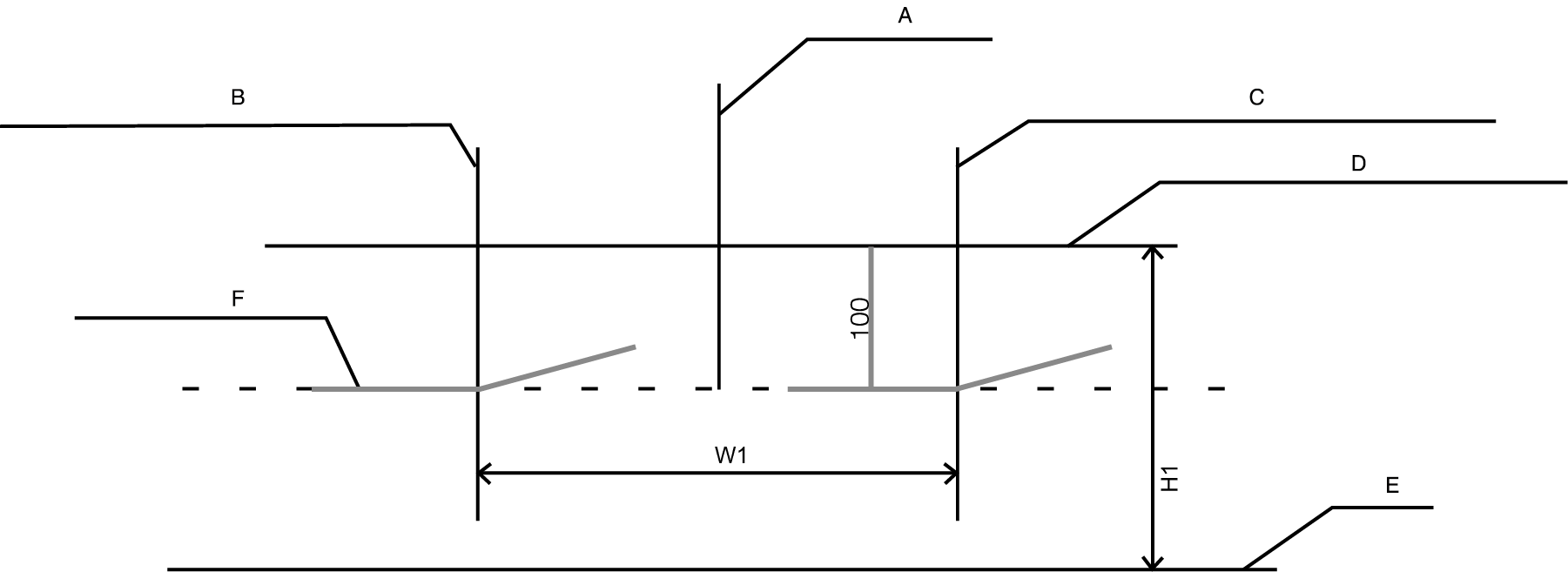

Abblendlicht (rechts)

Basierend auf einer Projektionsfläche im Abstand von 10 m

A: Fahrzeugachse

B: Vertikale Linie vom Mittelpunkt der linken Scheinwerferglühbirne

C: Vertikale Linie vom Mittelpunkt der rechten Scheinwerferglühbirne

D: Horizontale Linie vom Mittelpunkt der Scheinwerferglühbirne

E: Boden

F: Grenzlinie

1
Schalten Sie das Abblendlicht mit 1 Fahrer (75 kg) an Bord ein.
2
Die Hell-Dunkel-Grenze sollte auf die Hell-Dunkel-Grenze projiziert werden, die in der Abbildung dargestellt ist.
3
Stellen Sie zunächst die Hell-Dunkel-Grenze ein, die mit der horizontalen Linie übereinstimmen soll, und dann die vertikale Linie.
4
Wenn das Fahrzeug mit einer Scheinwerferhöhenverstellung ausgestattet ist, stellen Sie die Scheinwerferhöhe mit 0 Positionen ein.

* Wenn ein Ausrichten erforderlich ist, stellen Sie den Zielpunkt nach der tatsächlichen Messung der Bodenfreiheit eines Fahrzeugs ein oder Kia empfiehlt, einen autorisierten Kia-Händler/Servicepartner aufzusuchen. Dies liegt daran, dass sie von der tatsächlichen Bodenfreiheit eines Fahrzeugs abweichen kann.

Nebelscheinwerfer

Basierend auf einer Projektionsfläche im Abstand von 10 m

A: Fahrzeugachse

B: Vertikale Linie vom Mittelpunkt der linken Nebelscheinwerfer-Glühbirne

C: Vertikale Linie vom Mittelpunkt der rechten Nebelscheinwerfer-Glühbirne

D: Horizontale Linie vom Mittelpunkt der Nebelscheinwerferglühbirne

E: Boden

F: Grenzlinie

G: Obere Grenze

1
Schalten Sie den Nebelscheinwerfer ein, ohne dass der Fahrer im Fahrzeug sitzt.
2
Die Hell-Dunkel-Grenze sollte im zulässigen Bereich liegen (schraffierte Region).

* Wenn ein Ausrichten erforderlich ist, stellen Sie den Zielpunkt nach der tatsächlichen Messung der Bodenfreiheit eines Fahrzeugs ein oder Kia empfiehlt, einen autorisierten Kia-Händler/Servicepartner aufzusuchen. Dies liegt daran, dass sie von der tatsächlichen Bodenfreiheit eines Fahrzeugs abweichen kann.
