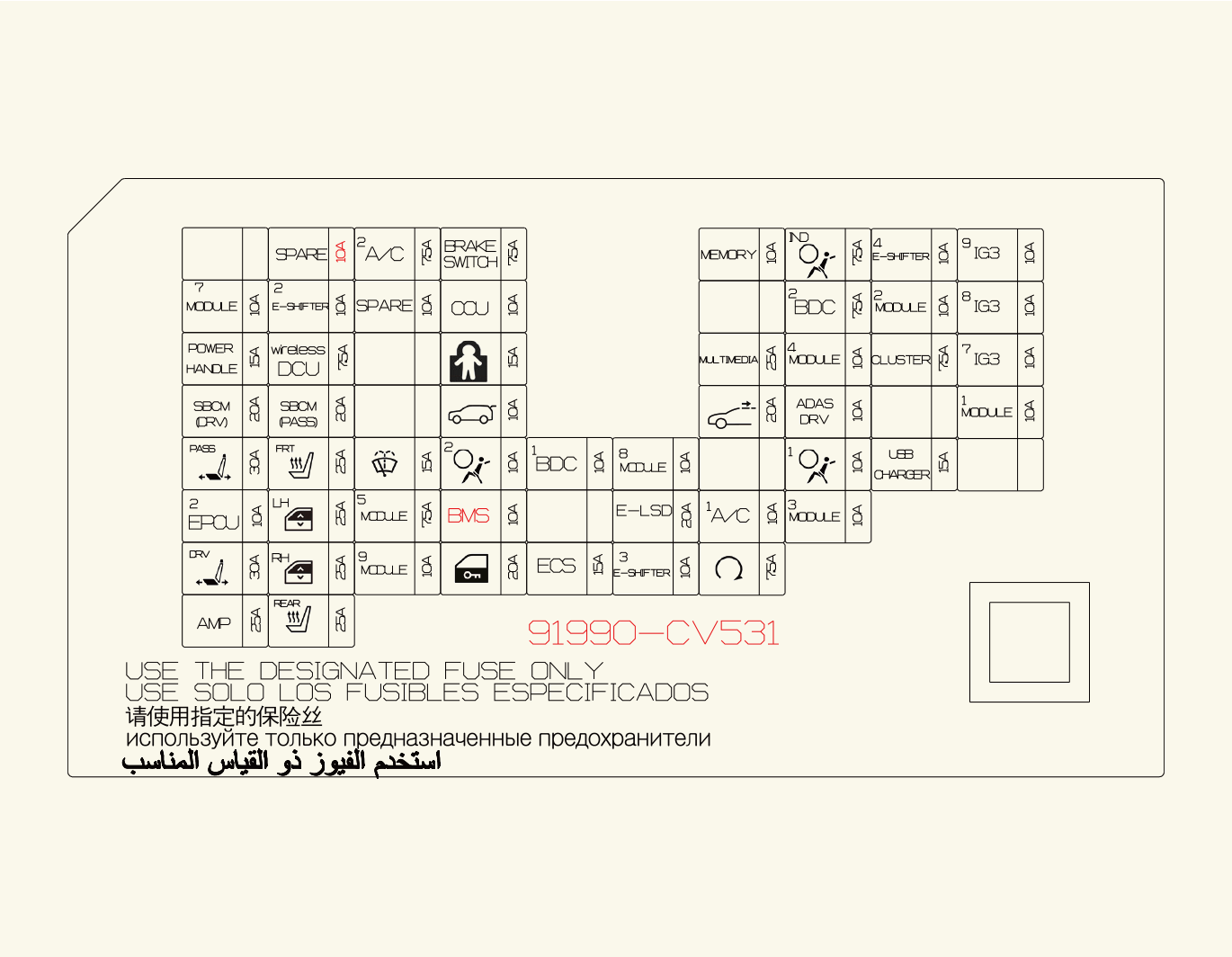

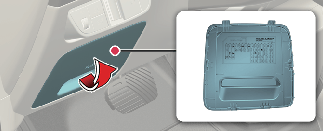

CHILD LOCK

Ρελέ κλειδώματος ασφαλείας για παιδιά, Ρελέ ξεκλειδώματος ασφαλείας για παιδιά

A/BAG IND

Κονσόλα οροφής

START

VCU (μονάδα ελέγχου αυτοκινήτου), IBU (ενσωματωμένη μονάδα ελέγχου αμαξώματος)

TAILGATE OPEN

Ασφάλεια πόρτας πορτ μπαγκάζ

MODULE3

Πολυδιακόπτης, IBU (ενσωματωμένη μονάδα ελέγχου αμαξώματος), Διακόπτης στοπ, Μονάδα πόρτας οδηγού

CLUSTER

Οθόνη εμπρόσθιας προβολής, Ταμπλό οργάνων

IG3 8

Μονάδα V2L, ICCU, VCMS, Πίσω ηλεκτρονική αντλία λαδιού, CDM

IG3 7

Αισθητήρας θερμοκρασίας μέσα στο αυτοκίνητο, Μονάδα ήχου/εικόνας και πλοήγησης, Θερμαντήρας PTC (Θετικός συντελεστής θερμοκρασίας) A/C, Μονάδα ελέγχου A/C, Πίνακας οργάνων

ECS

Ηλεκτρονικός έλεγχος ανάρτησης

MODULE8

Μονάδα ηλεκτρικού καθίσματος οδηγού/συνοδηγού, Διακόπτης χειροκίνητου καθίσματος οδηγού/συνοδηγού

S/HEATER FRT

Μονάδα ελέγχου εξαερισμού μπροστινών καθισμάτων, Μονάδα ελέγχου θέρμανσης μπροστινών καθισμάτων

WASHER

Πολυδιακόπτης

IG3 9

Δεν χρησιμοποιείται

AIR BAG2

Μονάδα ελέγχου SRS (συμπληρωματικό σύστημα συγκράτησης)

SUNROOF

Μοτέρ ηλιοροφής

P/WINDOW LH

Μονάδα ασφάλειας ηλεκτρικού παραθύρου οδηγού (LHD), Μονάδα ασφάλειας ηλεκτρικού παραθύρου συνοδηγού (RHD), Διακόπτης πίσω ηλεκτρικού παραθύρου αριστερά

SPARE

Δεν χρησιμοποιείται

E-SHIFTER 3

Επιλογέας ταχυτήτων ηλεκτρονικού ATM (αυτόματου κιβωτίου ταχυτήτων)

MODULE4

Ραντάρ μπροστινής/πίσω γωνίας αριστερά/δεξιά, Μπροστινός/πίσω μετατροπέας, Μονάδα ADAS Driving ECU, Μονάδα VESS (Virtual Engine Sound System - Σύστημα Εικονικού Ήχου Κινητήρα), Ραντάρ Smart Cruise Control, Μπροστινή κάμερα, Μονάδα ADAS Parking ECU, Διακόπτης επάνω καλύμματος κονσόλας

USB CHARGER

Φορτιστής USB καθίσματος οδηγού/συνοδηγού, Φορτιστής USB μπροστινής κονσόλας #1/#2

MEMORY

Ασφάλεια - MEMORY2, Ταμπλό οργάνων, Μονάδα ελέγχου A/C, Ατμοσφαιρικός φωτισμός κονσόλας (Επάνω/Κάτω), Διακόπτης δαπέδου κονσόλας, Ατμοσφαιρικός φωτισμός πόρτας οδηγού/συνοδηγού, Ατμοσφαιρικός φωτισμός πίσω πορτών αριστερά/δεξιά

SPARE

Δεν χρησιμοποιείται

A/C2

Μονάδα ελέγχου A/C, Βαλβίδα υψηλής πίεσης, Κλέμα P/R βαλβίδων ψυκτικών #1/#2 (ρελέ φυσητήρα), Ψυγείο BSA #1, Βαλβίδα ψυκτικού A/C

AMP

AMP (ενισχυτής)

P/WINDOW RH

Μονάδα ασφάλειας ηλεκτρικού παραθύρου συνοδηγού (LHD), Μονάδα ασφάλειας ηλεκτρικού παραθύρου οδηγού (RHD), Διακόπτης πίσω ηλεκτρικού παραθύρου δεξιά

MODULE5

Υποδοχή σύνδεσης δεδομένων, Ηλεκτροχρωμικός καθρέφτης, Μονάδα E-CALL, ADP, Μονάδα ήχου/εικόνας και πλοήγησης, Διακόπτης crashpad, Προβολέας αριστερά/δεξιά, AMP (Ενισχυτής), Ασύρματος φορτιστής smartphone, Μονάδα ηλεκτρικού καθίσματος οδηγού/συνοδηγού, Μονάδα ελέγχου εξαερισμού μπροστινών καθισμάτων, Μονάδα ελέγχου θέρμανσης μπροστινών καθισμάτων, Μονάδα ελέγχου θέρμανσης πίσω καθισμάτων, Διακόπτης δαπέδου κονσόλας, Μονάδα συστήματος αυτόματης ευθυγράμμισης προβολέων, Μονάδα IFS (Έξυπνο Σύστημα Μπροστινών Φώτων)

BRAKE SWITCH

Διακόπτης στοπ, IBU (ενσωματωμένη μονάδα ελέγχου αμαξώματος)

P/SEAT DRV

Διακόπτης ηλεκτρικού καθίσματος οδηγού, μονάδα ηλεκτρικού καθίσματος οδηγού (με IMS (Ενσωματωμένο σύστημα μνήμης))

A/C1

Μονάδα ελέγχου A/C

AIR BAG1

Μονάδα ελέγχου SRS (συμπληρωματικό σύστημα συγκράτησης)

MODULE2

AMP (Ενισχυτής), ADP, Κλέμα P/E (Ρελέ ρευματοδότη), IBU (ενσωματωμένη μονάδα ελέγχου αμαξώματος), Μονάδα E-CALL, Μονάδα ADAS, Πληκτρολόγιο ήχου/εικόνας και πλοήγησης, Μονάδα ήχου/εικόνας και πλοήγησης

MULTIMEDIA

Μονάδα ήχου/εικόνας και πλοήγησης

DOOR LOCK

Ρελέ κλειδώματος πόρτας, Ρελέ ξεκλειδώματος πόρτας, Ρελέ κεντρικού κλειδώματος

MODULE1

Διακόπτης φώτων αλάρμ, Πολυδιακόπτης, Υποδοχή σύνδεσης δεδομένων, Αισθητήρας βροχής, Σειρήνα UIP, Αισθητήρας UIP, Μονάδα PTG, Μονάδα πόρτας οδηγού, Μονάδα εξωτερικού καθρέφτη οδηγού/συνοδηγού

P/SEAT PASS

Διακόπτης ηλεκτρικού καθίσματος συνοδηγού, Μονάδα ηλεκτρικού καθίσματος συνοδηγού

MODULE7

AFCU οδηγού/συνοδηγού, κύριο λογισμικό ηλεκτρικών παραθύρων, σύστημα ενεργού πτερυγίου αέρα για δεξιοτίμονα/αριστεροτίμονα, ICC, ETCS, ΑΝΑΚΛΙΝΟΜΕΝΗ ΜΟΝΑΔΑ ΤΗΛΕΚΙΝΗΤΙΚΗΣ, βαλβίδα υψηλής πίεσης ψυγείου BSA, βαλβίδα ψυκτικών, βαλβίδα ψυκτικού A/C

POWER HANDLE

Ανακλινόμενη μονάδα τηλεματικής

SBCM DRV

E-SHIFTER 2

SBW

WIRELESS DCU

DCU (δοσομετρική μονάδα)

SBCM PASS

MODULE9

Μονάδα ηλεκτρικού καθίσματος οδηγού/συνοδηγού

CCU

CCU (Κεντρική μονάδα επικοινωνίας)

BMS

BDC1

E - LSD

BDC2

S/HEATER RR

Μονάδα ελέγχου θερμαντήρα πίσω καθίσματος

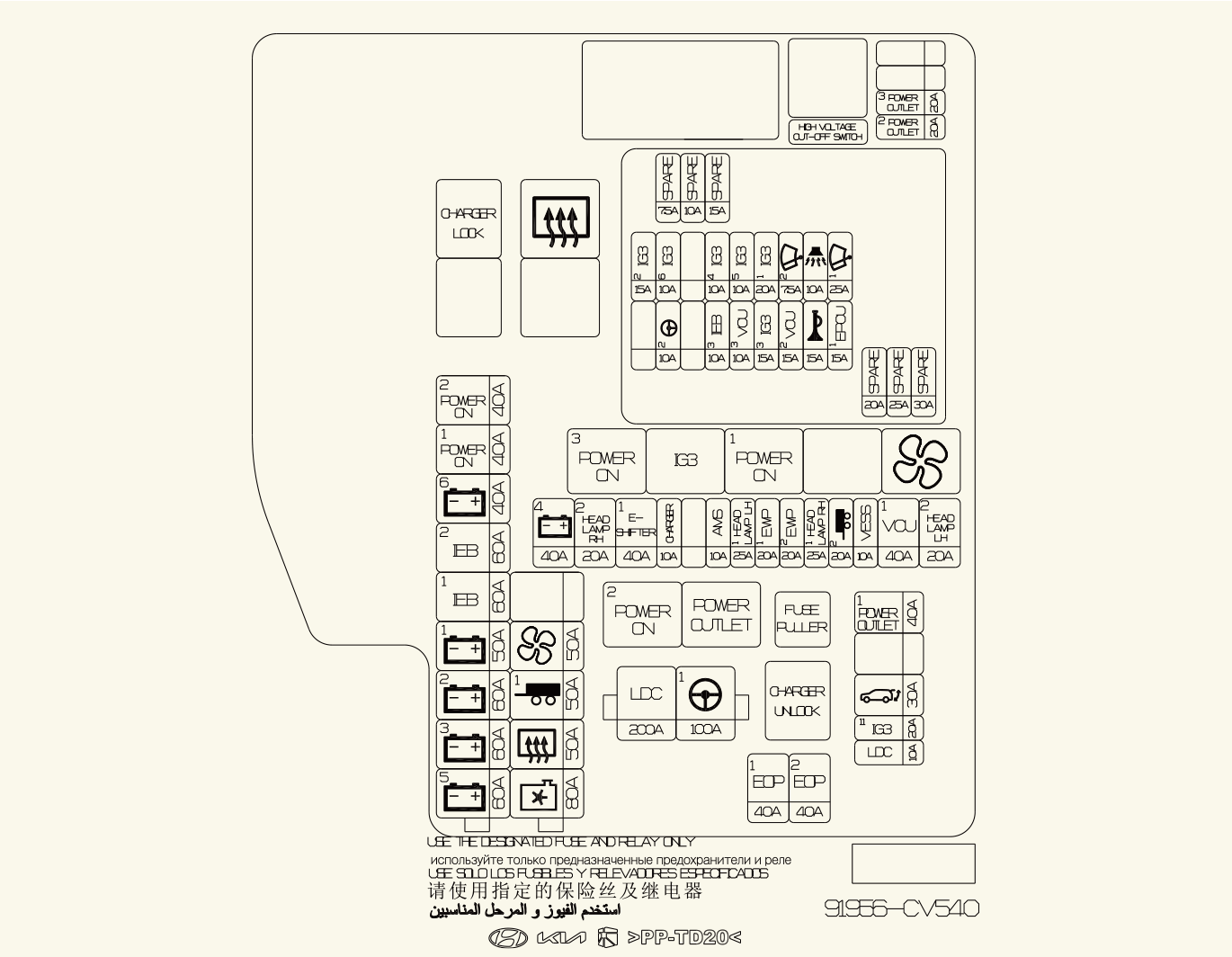

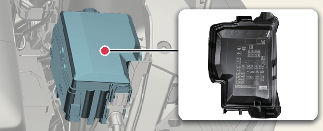

MULTI FUSE-1

LDC

Σύνδεση P/R (Ασφάλεια: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

Μονάδα MDPS

* Το σύστημα MDPS είναι το ίδιο με το EPS (Σύστημα ηλεκτρικής υποβοήθησης).

MULTI FUSE-3

B+6

Κλέμα PDC ELSD, ΜΟΝΑΔΑ 8, ΑΕΡΟΣΑΚΟΣ G2, BMS, E-SHIFTER3, ΜΟΝΑΔΑ 9, ΗΛΙΟΡΟΦΗ, A/C1)

B+5

Μπλοκ PCB (Κύριο ρελέ IG3, ασφάλεια: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

Κλέμα PDC Κλέμα ICU (Ασφάλεια: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR)

B+2

Κλέμα PDC (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

Κλέμα PDC (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

Μονάδα IEB

IEB2

Μονάδα IEB

POWER ON 1

Κλέμα P/R (Ρελέ ACC, Ρελέ IG1)

POWER ON 2

Κλέμα P/R (Ρελέ IG2)

MULTI FUSE-2

C/FAN

Μοτέρ ανεμιστήρα ψύξης

RR HTD

Κλέμα P/R (ρελέ πίσω θερμαντήρα)

TRAILER1

Μονάδα σύνδεσης τρέιλερ

BLOWER

Κλέμα P/R (Ρελέ φυσητήρα)

ΑΣΦΑΛΕΙΑ

B+4

Μπλοκ διακλάδωσης PDC (Ρελέ μανδάλωσης μακράς διάρκειας φορτίου, ασφάλεια: IAU, ECS, ΔΙΑΧΕΙΡΙΣΗ ΜΠΑΤΑΡΙΑΣ, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, ΔΙΑΚΟΠΤΗΣ ΦΡΕΝΩΝ, ΠΟΛΥΜΕΣΑ, ΚΛΕΙΔΩΜΑ ΠΟΡΤΑΣ, ΜΟΝΑΔΑ 1)

E-SHIFTER1

Κλέμα P/R (Ρελέ E-Shifter, Ασφάλεια: E-SHIFTER2) E-SHIFTER2

CHARGER

Κλέμα P/R (Ρελέ κλειδώματος φορτιστή, ρελέ ξεκλειδώματος φορτιστή), ICCU, VCMSCDM, CDM

AMS

Αισθητήρας μπαταρίας 12V

EWP1

Ηλεκτρονική αντλία νερού #1

EWP2

Ηλεκτρονική αντλία νερού #2

TRAILER2

Μονάδα σύνδεσης τρέιλερ

VESS

Μονάδα VESS

VCU1

VCU

P/OUTLET1

Ρελέ ρευματοδότη

T/GATE

Μονάδα PTG

Μπλοκ διασταύρωσης PDC (IG3 8, IG3 7, IG3 10, IG3 9)

EOP1

Πίσω ηλεκτρονική αντλία λαδιού

EOP2

Μπροστινή ηλεκτρονική αντλία λαδιού (4WD)

P/OUTLET3

Πίσω ρευματοδότης

P/OUTLET2

Μπροστινός ρευματοδότης

WIPER1

Κλέμα PCB (πλακέτα τυπωμένου κυκλώματος) (κεντρικό ρελέ υαλοκαθαριστήρων)

EPCU1

Μπροστινός μετατροπέας (4WD)

B/ALARM

Κλέμα PCB (πλακέτα τυπωμένου κυκλώματος) (Ρελέ κόρνας συναγερμού)

HORN

Κλέμα PCB (πλακέτα τυπωμένου κυκλώματος) (ρελέ κόρνας)

WIPER2

IBU (ολοκληρωμένη μονάδα ελέγχου αμαξώματος)

VCU2

VCU

IG3 1

Κλέμα PDC IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Ηλεκτρονική αντλία νερού

IG3 5

Τρίοδη βαλβίδα ψυκτικού συστήματος BMS (Σύστημα διαχείρισης μπαταρίας)

VCU3

VCU

IG3 4

Ηλεκτρονική αντλία νερού #1, #2, Ηλεκτρονικός συμπιεστής A/C

IEB3

Μονάδα IEB

IG3 6

Μοτέρ ανεμιστήρας, Μπροστινή ηλεκτρονική αντλία λαδιού (4WD)

MDPS2

Μονάδα MDPS

* Το σύστημα MDPS είναι το ίδιο με το EPS (Σύστημα ηλεκτρικής υποβοήθησης).

IG3 2

Μπροστινός μετατροπέας (4WD), VCU

Charger Lock Relay

Rear Heated Relay

POWER ON 3 Relay

POWER ON 1 Relay

POWER ON 2 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

Charger Unlock Relay
