퓨즈 및 릴레이

퓨즈의 용량 및 명칭은 차량에 따라 다를 수 있으므로 하단에 표기된 퓨즈 배치도를 참고하십시오.

엔진룸 퓨즈 박스 내 이름 없는 공란 퓨즈는 예비 퓨즈가 아니므로 임의로 빼지 마십시오. 임의로 뺄 경우 해당 시스템이 작동하지 않을 수 있습니다.

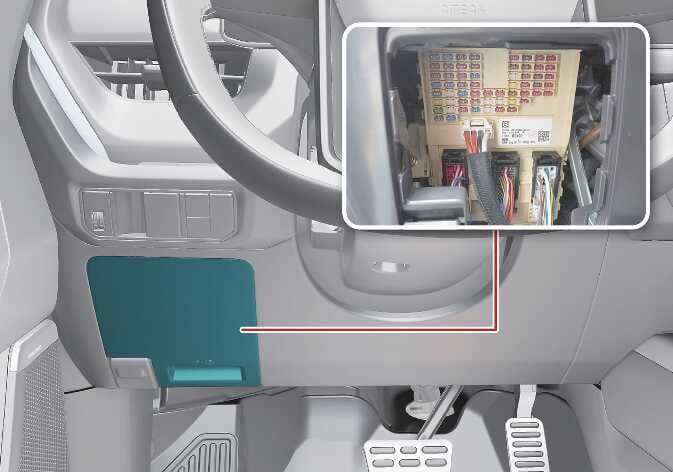

실내 퓨즈

N_SP327_D12_041_1

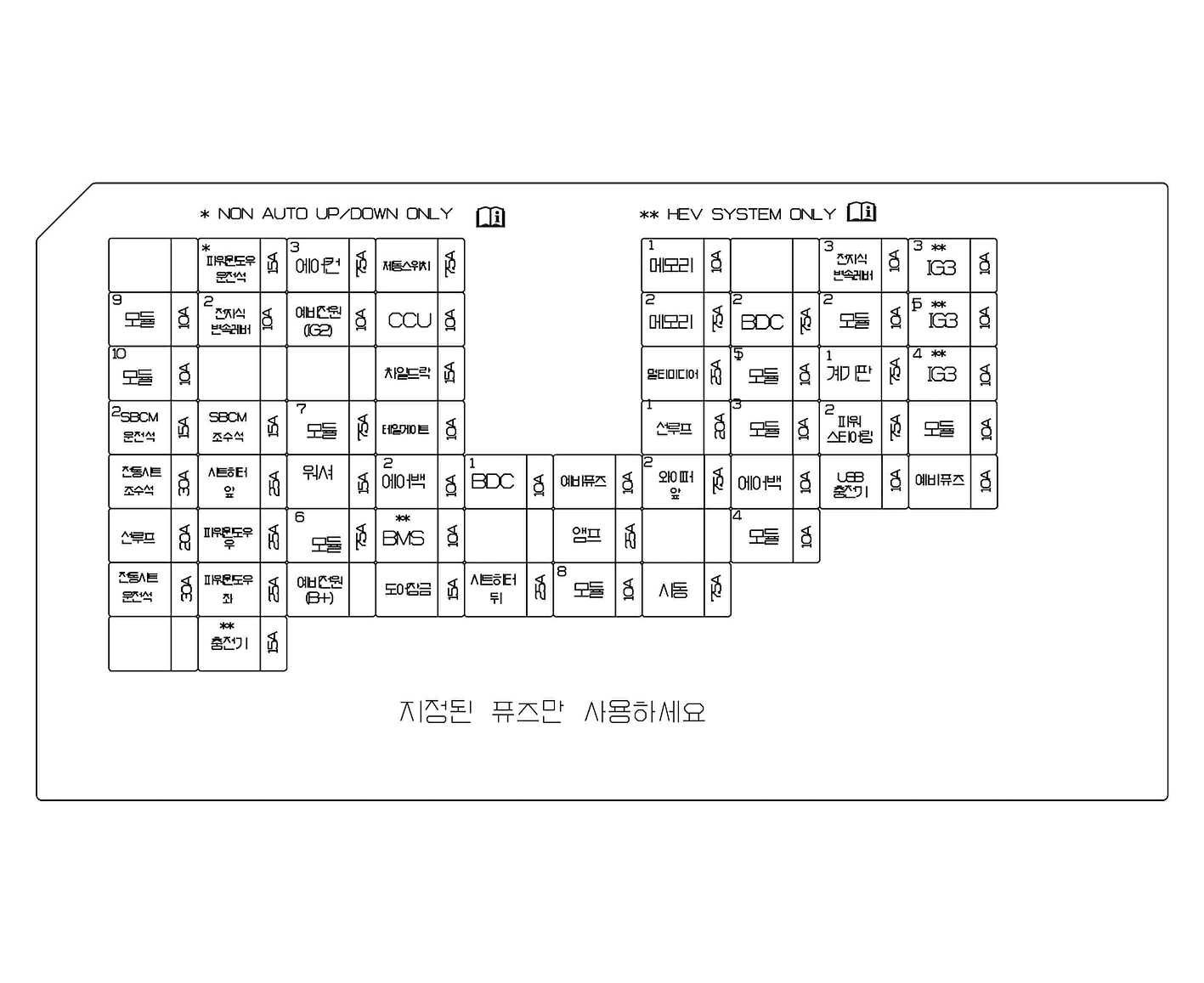

그림 1. 운전석 퓨즈 박스 배치도
N_SP327_D12_042

엔진룸 퓨즈 및 릴레이 박스

N_SP327_D12_056_1
그림 2. 엔진룸(퓨즈/릴레이 박스) 배치도(스마트스트림 G1.6 T-GDi)
N_SP327_D12_043

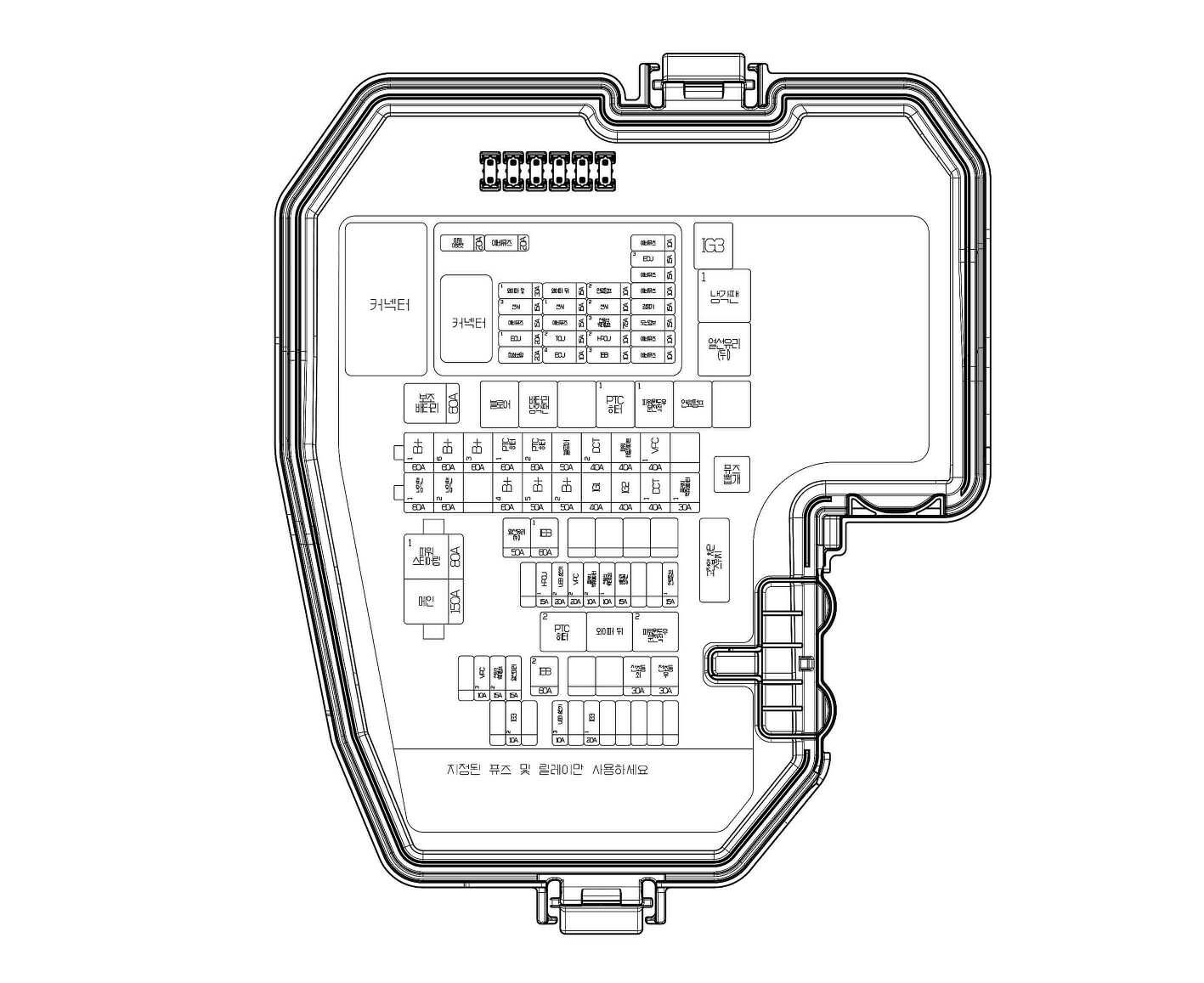

그림 3. 엔진룸(퓨즈/릴레이 박스) 배치도(스마트스트림 G1.6 GDi HEV)
N_SP327_D12_044
