Portables Ladegerät

Code und Stecker (Codeset)
Anschlusskasten
Ladekabel und Ladestecker

Das portable Ladegerät kann für Haushaltsstrom verwendet werden, wenn die Wechselstromladung oder Gleichstromladung nicht verfügbar ist.

Einstellung der Aufladung für das portable Ladegerät

Prüfen Sie die Nenndaten der Steckdose, bevor Sie den Stecker mit der Steckdose verbinden.
Schließen Sie den Stecker an eine Steckdose zu Hause an.
Überprüfen Sie das Anzeigefenster auf dem Anschlusskasten.
Drücken Sie den Knopf (1) auf der Rückseite des Anschlusskastens 2 bis 8 Sekunden, um den Ladezustand einzustellen. (Siehe Ladekabelart und Beispiel zur Einstellung der Aufladung.)
Der gewünschte Ladezustand im Anzeigefenster des Anschlusskastens ändert sich jedes Mal, wenn Sie die Taste (1) drücken.
Wenn Sie den gewünschten Ladezustand eingestellt haben, beginnen Sie mit der Aufladung wie für portable Ladegeräte beschrieben.

Anschlusskasten-Anzeigefenster

* Beispiel für die Einstellung der ICCB-Aufladung

* Das Beispiel dient nur als Referenz und kann je nach Umgebung variieren.

Ausgangsstrom	ICCB-Ladezustand
14–16 A	12 A
13–12 A	10 A
11–10 A	8 A
9–8 A	6 A

Anschluss eines portablen Ladegeräts (ICCB: Kabelanschlusskasten)

Schließen Sie den Stecker an eine Steckdose zu Hause an.
Prüfen Sie, ob die Betriebslampe (grün) auf dem Anschlusskasten aufleuchtet.
Betätigen Sie das Bremspedal und ziehen Sie die Feststellbremse an.
Stellen Sie alle Schalter aus, legen Sie den Wählhebel in die Position P (Parkstellung), und schalten Sie das Fahrzeug aus. Wenn der Ladevorgang ohne den Gang in P (Parkstellung) eingeleitet wird, beginnt der Ladevorgang , sobald der Gang automatisch auf P (Parkstellung) geschaltet wurde.
Die Ladeklappe öffnen.

Weitere Einzelheiten finden Sie unter Mehr Informationen.
Öffnen Sie die Schutzkappen des Ladeanschlusses und des Ladesteckers. Überprüfen Sie, ob Fremdkörper oder Staub vorhanden sind.
Erfassen Sie den Ladestecker am Griff und verbinden Sie ihn mit der Ladebuchse zum Aufladen des Fahrzeuges. Drücken Sie den Stecker ganz hinein. Wenn Ladestecker und Ladebuchse nicht richtig verbunden sind, besteht Brandgefahr.
Der Ladevorgang beginnt automatisch (Ladekontrollleuchte leuchtet auf).

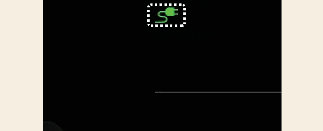

Überprüfen Sie, ob die Ladekontrollleuchte der Hochvoltbatterie () im Kombiinstrument leuchtet. Der Ladevorgang ist nicht aktiv, wenn die Ladekontrollleuchte () aus ist. Wenn der Ladestecker nicht richtig angeschlossen ist, schließen Sie das Ladekabel zur Aufladung erneut an.

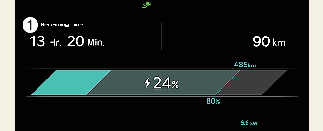

Nach dem Start des Ladevorgangs wird die voraussichtliche Ladezeit für 1 Minute im Kombiinstrument angezeigt.

1: Restzeit

Wenn Sie beim Laden die Fahrertür öffnen, wird die voraussichtliche Ladezeit außerdem etwa 1 Minute auf dem Kombiinstrument angezeigt. Wenn eine planmäßige Aufladung oder eine planmäßige Nutzung der Klimaanlage/Heizung eingestellt ist, wird die geschätzte Aufladezeit als „--“ angezeigt.

ACHTUNG

Achten Sie darauf, dass die gewählte Aufladung nicht die Kapazität Ihres Schutzschalters überschreitet, um ein Ansprechen der Sicherung zu vermeiden.

HINWEIS

Wenn Sie die Ladeklappe aufgrund von Frost nicht öffnen können, klopfen Sie leicht dagegen oder entfernen Sie das Eis um die Ladeklappe. Versuchen Sie nicht, die Ladeklappe gewaltsam zu öffnen.
Zwar ist ein Ladevorgang möglich, wenn sich die EV-Taste in der Stellung ON/START befindet, doch zu Ihrer Sicherheit sollten Sie den Ladevorgang nur beginnen, wenn die EV-Taste in Stellung Aus und die Parkstellung (P) eingelegt ist. Nach Beginn der Aufladung können Sie elektrische Geräte, beispielsweise das Radio, benutzen, wenn Sie die EV-Taste in die Position START oder EIN stellen.

Während des Ladevorgangs kann der Schalthebel nicht von P (Parkstellung) in einen anderen Gang geschaltet werden.
Je nach den Bedingungen und dem Alter der Hochspannungsbatterie, den technischen Daten des Ladegerätes und der Umgebungstemperatur kann die Zeit bis zur Aufladung der Hochspannungsbatterie abweichen.

Trennen eines portablen Ladegeräts (ICCB: Kabelanschlusskasten)

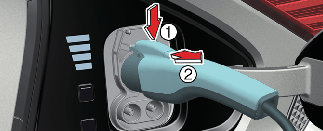

Halten Sie den Griff des Ladesteckers und ziehen Sie ihn heraus (2), während Sie die Entriegelungstaste (1) am Ladestecker drücken.
Achten Sie darauf, dass Sie die Ladeklappe komplett schließen.
Ziehen Sie den Stecker aus der Haushaltsteckdose. Ziehen Sie nicht an dem Kabel, wenn Sie den Stecker entfernen wollen.
Schließen Sie die Schutzabdeckungen für Ladestecker und Ladebuchse, um sie vor Fremdkörpern zu schützen.
Wenn ein persönlicher Ladestecker verwendet wird, bewahren Sie den Stecker im Kabelstaufach auf.

Ladekontrollleuchte für das portable Ladegerät

Kontrollleuchte		Details
POWER		Ein: Strom eingeschaltet
CHARGE		Ein: Lade-Blinken: Strombegrenzung durch zu hohe Steckertemperatur oder hohe Innentemperatur
FAULT		Blinken: Ladevorgang unterbrochen
LADESTAND	12	12 A
	10	10 A
	08	8 A
	06	6 A
	Der Ladestrom ändert sich, wenn Sie die Taste (1) für weniger als 1 Sekunde drücken und das Ladegerät mit einer Steckdose verbunden ist, aber nicht mit dem Fahrzeug. Anschlusskasten

Zustand/Diagnose/Gegenmaßnahme

Ladestecker an das Fahrzeug angeschlossen (POWER Grün ON)
Stecker an Steckdose angeschlossen (POWER Grün ON)

Beim Laden

Ladekontrollleuchte (POWER Grün ON/CHARGE Blau ON)
Ladestrom

Vor dem Einstecken des Ladesteckers am Fahrzeug (POWER Grün ON, FAULT Rot blinkt)

Abnormale Temperatur
Fehler am ICCB (Kabelanschlusskasten)

Am Fahrzeug eingesteckt (POWER Grün ON, FAULT Rot Blinkt)

Fehler des Diagnosegeräts
Leckstrom
Abnormale Temperatur

Leckstromfehler (POWER Grün ON, FAULT Rot blinkt)

Ziehen Sie den Netzstecker ab und schließen Sie ihn wieder an, um den Fehler zu beheben.

Stromsparmodus

Die Ladestandanzeige wird ausgeschaltet, wenn mehr als 1 Minute lang keine Statusänderung erfolgt.

Sicherheitshinweise für das portable Ladegerät (ICCB: Kabelanschlusskasten)

Verwenden Sie ein zertifiziertes portables Ladegerät von einem Kia-Händler/Servicepartner.
Versuchen Sie nicht, das portable Ladegerät zu reparieren, zu zerlegen oder einzustellen.
Verwenden Sie keine Verlängerungsschnur und keinen Adapter.
Stoppen Sie bei einem Defekt sofort.
Fassen Sie den Stecker und den Ladestecker nicht mit feuchten Händen an.
Berühren Sie nicht die Klemme des Wechselstrom-Ladesteckers und die Wechselstrom-Ladebuchse im Fahrzeug.
Verbinden Sie den Ladestecker nicht mit einer Spannung, die nicht den Vorschriften entspricht.
Verwenden Sie das portable Ladegerät nicht, wenn es verschlissen oder in irgendeiner Weise beschädigt ist oder blanke Teile zugänglich sind.
Wenn das ICCB-Gehäuse und der Wechselstromladestecker beschädigt sind, Risse aufweisen oder Drähte freiliegen, darf das portable Ladegerät nicht verwendet werden.
Lassen Sie Kinder das portable Ladegerät nicht bedienen oder berühren.
Halten Sie den Anschlusskasten frei von Wasser.
Halten Sie den normalen Ladestecker bzw. Anschlussbuchse frei von Fremdkörpern.
Treten Sie nicht auf das Kabel oder die Leitung. Ziehen Sie nicht an dem Kabel oder der Leitung und verdrehen oder verbiegen Sie diese nicht.
Laden Sie die Batterie nicht bei Gewitter auf.
Lassen Sie den Anschlusskasten nicht herunterfallen und stellen Sie keine schweren Gegenstände auf den Anschlusskasten.
Stellen Sie beim Laden in der Nähe des Ladegeräts keine Gegenstände auf, die hohe Temperaturen erzeugen können.
Beim Laden an einer beschädigten oder verschlissenen Haushaltssteckdose besteht die Gefahr eines elektrischen Schlages. Wenn Sie Zweifel an der Funktionsfähigkeit der Steckdose haben, lassen Sie diese von einer Elektrofachkraft überprüfen.
Nehmen Sie sofort das portable Ladegerät außer Betrieb, wenn die Haushaltsteckdose oder Teile überhitzt sind oder Sie Brandgeruch bemerken.

HINWEIS

Um Diebstahl des Ladekabels zu verhindern, kann der Ladestecker nicht von der Buchse abgezogen werden, während die Türen verriegelt sind oder sich der Ladestecker im Immer verriegeln-Modus befindet. Entriegeln Sie alle Türen, um den Ladestecker von der Buchse abzuziehen.

Wenn sich das Fahrzeug jedoch im Modus Während des Ladevorgangs verriegeln befindet, wird der Ladestecker automatisch entsperrt, sobald der Ladevorgang abgeschlossen ist.

Wenn der Ladestecker abgezogen wird, ohne dass die Entriegelungstaste gedrückt wird, können der Stecker und der Eingang beschädigt werden.

Weitere Einzelheiten finden Sie unter Mehr Informationen.

Wenn die Entriegelungstaste auch nach dem Entriegeln aller Türen nicht funktioniert, ziehen Sie im Motorraum am Notzug und drücken Sie die Entriegelungstaste im Stecker, um ihn vom Fahrzeug zu trennen. Wenn die Entriegelungstaste weiterhin nicht funktioniert, lassen Sie das Fahrzeug von einer Fachwerkstatt überprüfen. Kia empfiehlt, sich an einen autorisierten Kia-Händler/Servicepartner zu wenden.
