Beschreibung der Sicherungs- und Relaiskästen
Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inklusive ihrer Bezeichnungen und der zugehörigen Amperezahlen.
Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

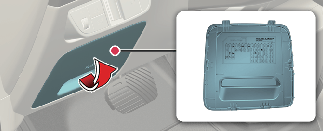

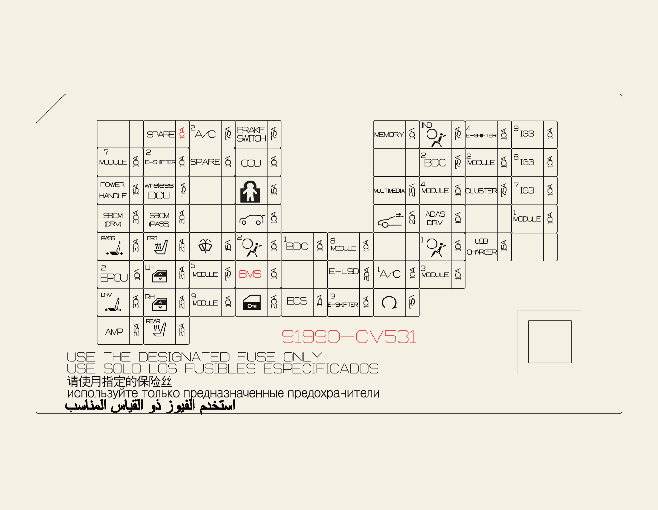

Sicherungskasten auf der Fahrerseite
PDC-Verteilerblock
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
CHILD LOCK |
 |
15A |
Kindersicherungs-/Entriegelungsrelais |
|
A/BAG IND |
 |
7,5A |
Dachkonsole |
|
START |
 |
7,5A |
VCU, IBU (integrierte Bordnetzsteuereinheit) |
|
TAILGATE OPEN |
 |
10A |
Heckklappenverriegelung |
|
MODULE3 |
 |
10A |
Multifunktionsschalter, IBU (integrierte Bordnetzsteuereinheit), Bremslichtschalter, Fahrertürmodul |
|
CLUSTER |
 |
7,5A |
Head-Up-Display, Kombiinstrument |
|
IG3 8 |
 |
10A |
V2L-Einheit, ICCU, VCMS, Elektronische Ölpumpe hinten, CDM |
|
IG3 7 |
 |
10A |
Innenraumtemperatursensor, Audio/Video- und Navigations-Haupteinheit, Klima-/PTC (positiver Temperaturkoeffizient)-Heizung, A/C-Steuergerät, Kombiinstrument |
|
ECS |
 |
15A |
Elektronische Aufhängungssteuerung |
|
MODULE8 |
 |
10A |
Elektrisches Fahrer-/Beifahrersitzmodul, Elektrisch verstellbares Fahrer-/Beifahrersitzmodul |
|
S/HEATER FRT |
 |
25A |
Vordersitzbelüftung-Steuergerät, Vordersitzheizungs-Steuergerät |
|
WASHER |
 |
15A |
Multifunktionsschalter |
|
IG3 9 |
 |
10A |
Nicht verwendet |
|
AIR BAG2 |
 |
10A |
Steuermodul für SRS-System (zusätzliches Rückhaltesystem) |
|
SUNROOF |
 |
20A |
Schiebedachmotor |
|
P/WINDOW LH |
 |
25A |
Fahrersicherheitsfensterheber-Modul links, Beifahrersicherheitsfensterheber-Modul rechts, Fensterheberschalter hinten links |
|
SPARE |
 |
10A |
Nicht verwendet |
|
E-SHIFTER 3 |
 |
10A |
Elektronischer ATM (Automatikgetriebe) Wählhebel |
|
MODULE4 |
 |
10A |
Eckradar vorn/hinten links/rechts, Umrichter vorne/hinten, ADAS Fahr-ECU, VESS-Einheit (virtueller Motorgeräusch-Simulator), Radar vorn, Frontkamera, ADAS Park-ECU, Schalter für obere Konsolenabdeckung |
|
USB CHARGER |
 |
15A |
USB-Ladegerät Fahrer-/Beifahrersitz, USB-Ladegerät Konsole vorne Nr. 1/Nr. 2 |
|
MEMORY |
 |
10A |
Sicherung - SPEICHER2, Kombiinstrument, A/C-Steuermodul, Konsolen-Stimmungsleuchte (oben/unten), Konsolenbodenschalter, Fahrer-/Beifahrertür-Stimmungsleuchte, Stimmungsleuchte hintere Tür links/rechts |
|
SPARE |
|
10A |
Nicht verwendet |
|
A/C2 |
 |
7,5A |
A/C-Steuergerät, Hochdruckventil, Kältemittelventil Nr. 1 / Nr. 2 P/R-Verteilerblock (Gebläserelais), BSA-Kühler Nr. 1, A/C-Kühlmittelventil |
|
AMP |
 |
25A |
AMP (Verstärker) |
|
P/WINDOW RH |
 |
25A |
Beifahrersicherheitsfensterheber-Modul links, Fahrersicherheitsfensterheber-Modul rechts, Fensterheberschalter hinten rechts |
|
MODULE5 |
 |
7,5A |
Datenverbindungsanschluss, Elektrochromer Spiegel, E-CALL-Einheit, ADP, Audio/Video- und Navigations-Haupteinheit, Crash-Pad-Schalter, Scheinwerfer rechts/links, AMP (Verstärker), Kabelloses Smartphone-Ladegerät, Elektrisches Sitzmodul für Fahrer/Beifahrer, Steuermodul für vordere Sitzbelüftung, Sitzheizungs-Steuermodul vorne, Sitzheizungs-Steuermodul hinten, Konsolenbodenschalter, Modul für automatische Scheinwerfer-Leuchtweitenregulierung, IFS-Modul (Intelligent Front-Lighting System) |
|
BRAKE SWITCH |
 |
7,5A |
Bremsleuchtenschalter, IBU (integrierte Bordnetzsteuereinheit) |
|
P/SEAT DRV |
 |
30A |
Schalter für Fahrersitzverstellung, Elektrisches Sitzverstellmodul Fahrersitz (mit IMS - integriertes Speichersystem) |
|
A/C1 |
 |
10A |
A/C-Steuergerät |
|
AIR BAG1 |
 |
10A |
Steuermodul für SRS-System (zusätzliches Rückhaltesystem) |
|
MODULE2 |
 |
10A |
AMP (Verstärker), ADP, P/E-Verteilerblock (Steckdosenrelais), IBU (Integrierte Bordnetzsteuereinheit), E-CALL-Einheit, ADAS-Einheit, Audio/Video- und Navigationstastatur, Audio/Video- und Navigations-Haupteinheit |
|
MULTIMEDIA |
 |
25A |
Audio-/Video- und Navigationshaupteinheit |
|
DOOR LOCK |
 |
20A |
Türverriegelungs-/Türentriegelungsrelais, Totverriegelungsrelais |
|
MODULE1 |
 |
10A |
Warnblinkschalter, Multifunktionsschalter, Datenverbindungsanschluss, Regensensor, UIP-Sirene, UIP-Sensor, PTG-Einheit, Fahrertürmodul, elektrisch verstellbarer Fahrer-/Beifahrer-Außenrückspiegel |
|
P/SEAT PASS |
 |
30A |
Schalter für den elektrischen Beifahrersitz, Elektrisches Sitzverstellmodul Beifahrersitz |
|
MODULE7 |
 |
10A |
AFCU Fahrer/Beifahrer, Elektrische Fensterheber Haupt-SW, Aktive Luftklappe RH/LH, ICC, ETCS, TILT TELE UNIT, BSA Chiller Hochdruckventil, Kühlmittelventil, Klimaanlage Kühlmittelventil |
|
POWER HANDLE |
 |
15A |
Kipp-/Teleskopeinheit |
|
SBCM DRV |
 |
20A |
Fahrerseite Karosseriebereich-Steuermodul Fahrer |
|
E-SHIFTER 2 |
 |
10A |
SBW |
|
WIRELESS DCU |
 |
7,5A |
DCU (Dosiersteuereinheit) |
|
SBCM PASS |
 |
20A |
Beifahrerseite Karosseriebereich-Steuermodul |
|
MODULE9 |
 |
10A |
Motor elektrische Sitzverstellung Fahrer/Beifahrer |
|
CCU |
 |
10A |
CCU (Zentrale Kommunikationseinheit) |
|
BMS |
 |
10A |
BMS (Batteriemanagementsystem) |
|
BDC1 |
 |
10A |
BDC (Karosseriebereich-Steuermodul), UWB (Ultrabreitband) |
|
E - LSD |
 |
20A |
E-LSD |
|
BDC2 |
 |
7,5A |
BDC (Karosseriebereich-Steuermodul) |
|
S/HEATER RR |
 |
25A |
Sitzheizungs-Steuermodul hinten |

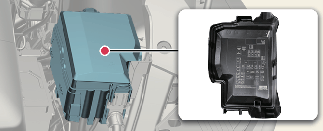

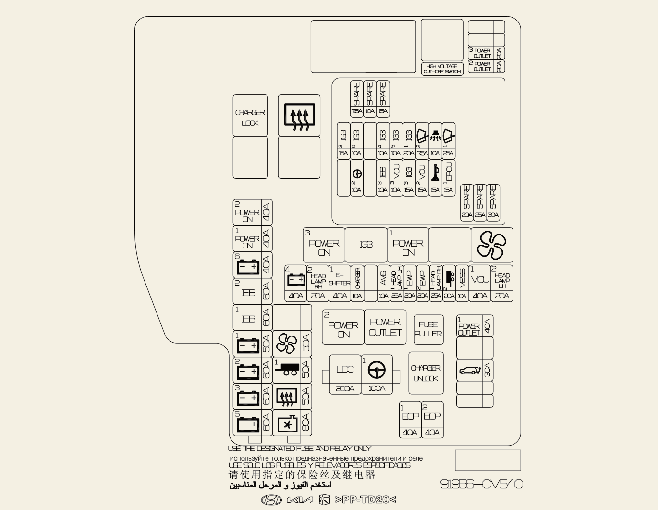

Sicherungskasten im Motorraum
Stromkreis (P/R-Verteilerblock)
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|
|---|---|---|---|---|
|
MULTI FUSE-1 |
LDC |
|
200A |
P/R-Verbindung (Sicherung: P/OUTLET1, T/GATE, EOP1, EOP2) |
|
MDPS1 |
|
100A |
MDPS-Einheit * MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung). |
|
|
MULTI FUSE-3 |
B+6 |
|
40A |
PDC-Verbindungsblock (Sicherung: ELSD, MODULE8, AIR BAG2, BMS, E-SHIFTER3, MODULE9, SUNROOF, A/C1) |
|
B+5 |
|
60A |
PCB-Block (IG3 Hauptrelais, Sicherung: WIPER1, EPCU1, B/ALARM, HUPE, VCU2) |
|
|
B+3 |
|
60A |
PDC-Verbindungsblock (Sicherung: KINDERSICHERUNG, AFCU, HECKKLAPPE AUSEN, EPCU 3, MODUL8, S/HEIZUNG FRT, SCHIEBEDACH1, P/FENSTER LI, AMP, P/FENSTER RE, P/SITZ FAHR, P/SITZ BEIF, S/SITZ RR) |
|
|
B+2 |
|
60A |
PDC-Anschlussleiste (IPS1, PS6, IPS8, IPS9, IPS10) |
|
|
B+1 |
|
50A |
PDC-Anschlussleiste (IPS2, IPS3, IPS5, IPS7, IPS13) |
|
|
IEB1 |
|
60A |
IEB-Einheit |
|
|
IEB2 |
|
60A |
IEB-Einheit |
|
|
POWER ON 1 |
|
40A |
P/R Anschlussleiste (ACC-Relais, IG1-Relais) |
|
|
POWER ON 2 |
|
40A |
P/R Anschlussleiste (IG2-Relais) |
|
|
MULTI FUSE-2 |
C/FAN |
|
80A |
Kühllüftermotor |
|
RR HTD |
|
50A |
P/R-Verteilerblock (Relais Heckscheibenheizung) |
|
|
TRAILER1 |
|
50A |
Anhängeranschlusseinheit |
|
|
BLOWER |
|
50A |
P/R Anschlussleiste (Gebläserelais) |
|
|
SICHERUNG |
B+4 |
|
40A |
PDC-Verteilerblock (Langzeit-Lastsperrrelais, Sicherung: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1) |
|
E-SHIFTER1 |
|
40A |
P/R-Verbindungsblock (E-Shifter-Relais, Sicherung: E-SHIFTER2) |
|
|
CHARGER |
|
10A |
P/R Anschlussleiste (Ladestecker-Verriegelungsrelais, Ladestecker-Entriegelungsrelais), ICCU, VCMSCDM, CDM |
|
|
AMS |
|
10A |
12V Batteriesensor |
|
|
EWP1 |
|
20A |
Elektronische Wasserpumpe #1 |
|
|
EWP2 |
|
20A |
Elektronische Wasserpumpe #2 |
|
|
TRAILER2 |
|
20A |
Anhängeranschlusseinheit |
|
|
VESS |
|
10A |
VESS-Einheit |
|
|
VCU1 |
|
40A |
VCU |
|
|
P/OUTLET1 |
|
40A |
Power Outlet Relay |
|
|
T/GATE |
|
30A |
PTG-Einheit |
|
|
IG3 11 |
|
20A |
PDC-Anschlussleiste (IG3 8, IG3 7, IG3 10, IG3 9) |
|
|
EOP1 |
|
40A |
Elektronische Ölpumpe hinten |
|
|
EOP2 |
|
40A |
Elektronische Ölpumpe vorn (4WD) |
|
|
P/OUTLET3 |
|
20A |
Steckdose hinten |
|
|
P/OUTLET2 |
|
20A |
Vordere Steckdose |
|
Leiterplattenblock
|
Bezeichnung der Sicherung |
Symbol |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
WIPER1 |
 |
25A |
Leiterplattenblock (Hauptrelais Scheibenwischer) |
|
EPCU1 |
 |
15A |
Vorderer Wechselrichter (4WD) |
|
B/ALARM |
 |
10A |
Leiterplattenblock (Relais für Alarmanlagenhupe) |
|
HORN |
 |
15A |
Leiterplattenblock (Relais für Hupe) |
|
WIPER2 |
 |
7,5A |
IBU (integrierte Bordnetzsteuereinheit) |
|
VCU2 |
 |
15A |
VCU |
|
IG3 1 |
 |
20A |
PDC-Verbindungsblock (Sicherung: IG3 8, IG3 7, IG3 10, IG3 9) |
|
IG3 3 |
 |
15A |
Elektronische Wasserpumpe |
|
IG3 5 |
 |
10A |
BMS (Batterie-Managementsystem) Kühlmittel 3-Wegeventil |
|
VCU3 |
 |
10A |
VCU |
|
IG3 4 |
 |
10A |
Elektronische Wasserpumpe Nr. 1, Nr. 2, Elektronischer A/C-Kompressor |
|
IEB3 |
 |
10A |
IEB-Einheit |
|
IG3 6 |
 |
10A |
Kühllüftermotor, Elektronische Ölpumpe vorn (4WD) |
|
MDPS2 |
 |
10A |
MDPS-Einheit * MDPS (Motorgetriebene Servolenkung) ist das Gleiche wie EPS (Elektrische Servolenkung). |
|
IG3 2 |
 |
15A |
Vorderer Wechselrichter (4WD), VCU |
Relais
In der folgenden Tabelle finden Sie den Relaistyp.
|
Relaisbezeichnung |
Symbol |
TYP |
|---|---|---|
|
Charger Lock Relay |
 |
MICRO |
|
Rear Heated Relay |
 |
MINI |
|
POWER ON 3 Relay |
|
MICRO |
|
POWER ON 1 Relay |
|
MICRO |
|
POWER ON 2 Relay |
|
MICRO |
|
Blower Relay |
 |
MICRO |
|
IG2 Relay |
 |
MICRO |
|
Power Outlet Relay |
 |
MICRO |
|
Charger Unlock Relay |
 |
MICRO |
