Descrição no painel de fusíveis/relés
A designação e a capacidade dos fusíveis/relés são indicadas na etiqueta colocada na parte interior das tampas dos respetivos painéis.
Algumas das descrições de painéis de fusíveis do presente manual poderão não ser aplicáveis ao seu veículo. A informação aqui publicada estava correta à data da impressão. Quando verificar o painel de fusíveis no seu veículo, consulte sempre a respetiva etiqueta explicativa.

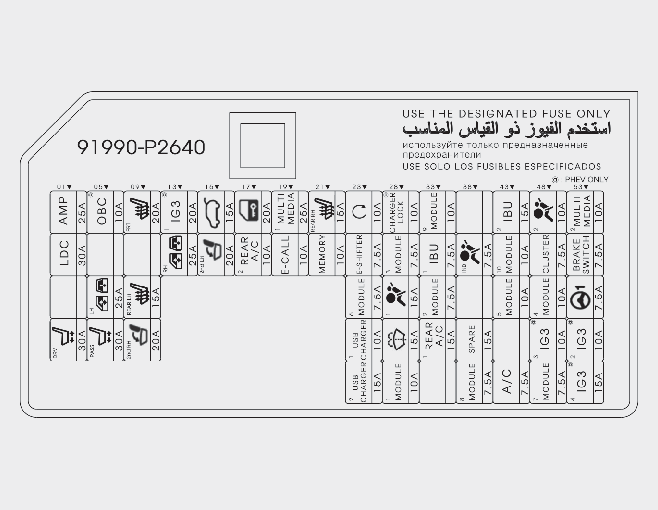

Painel de fusíveis do lado do condutor
|
Nome do fusível |
Símbolo |
Classificação dos fusíveis |
Circuito protegido |
|---|---|---|---|
|
AMP |
 |
25 A |
AMP (Amplificador) |
|
LDC |
 |
30 A |
Conversor CC-CC baixo |
|
BANCO ELET. COND. |
 |
30 A |
Interruptor do apoio lombar do banco do condutor, Interruptor do banco elétrico do condutor, Módulo de controlo do IMS (Sistema de memória integrada) |
|
VID. ELÉT. ESQ |
 |
25 A |
Interruptor do vidro elétrico traseiro do lado esquerdo, Módulo de segurança dos vidros elétricos traseiros do lado esquerdo, Módulo do vidro elétrico de segurança do condutor (lado esquerdo), Interruptor do vidro elétrico do passageiro (lado direito), Módulo do vidro elétrico de segurança do passageiro (lado direito) |
|
BANCO ELET. PASS. |
 |
30 A |
Interruptor do banco elétrico do passageiro, Unidade de relés do passageiro |
|
AQUEC. BANCO DIANT. |
 |
20 A |
Módulo de controlo da ventilação do 1.º banco, Módulo de controlo do aquecimento do 1.º banco |
|
AQUEC. BANCO TRAS. ESQ. |
 |
15 A |
Módulo de controlo do aquecimento do 2.º banco do lado esquerdo |
|
REBAT. BANCO TRAS. DIR. |
 |
20 A |
Atuador do rebatimento do 2.º banco do lado direito |
|
VID. ELÉT. DIR |
 |
25 A |
Interruptor do vidro elétrico traseiro do lado direito, Módulo de segurança dos vidros elétricos traseiros do lado direito, Interruptor do vidro elétrico do passageiro (lado esquerdo), Módulo do vidro elétrico de segurança do passageiro (lado esquerdo), Módulo do vidro elétrico de segurança do condutor (lado direito) |
|
PORTA DA BAGAGEIRA |
 |
15 A |
Relé da porta da bagageira |
|
REBAT. BANCO TRAS. ESQ. |
 |
20 A |
Atuador do rebatimento do 2.º banco do lado esquerdo |
|
BLOQ. DE PORTAS |
 |
20 A |
Relé da função de trancar/destrancar portas, Relé antientalamento |
|
A/CON2 TRAS. DIR. |
 |
10 A |
Módulo de controlo do ar condicionado traseiro |
|
MULTIMÉDIA1 |
 |
25 A |
Conversor CC-CC baixo, Áudio, Áudio/vídeo e unidade principal de navegação, Bloco de derivação ICU (Fusível- MULTIMÉDIA2) |
|
E-CALL |
 |
10 A |
Unidade E-Call |
|
AQUEC. BANCO TRÁS |
 |
15 A |
Módulo de controlo do aquecimento do 2.º banco do lado direito |
|
MEMÓRIA |
 |
10 A |
Unidade da porta da bagageira elétrica, Módulo de controlo do IMS (sistema de memória integrado), Módulo de controlo do ar condicionado traseiro, Espelho retrovisor exterior do condutor/passageiro, ROA, Painel de instrumentos, Conversor CC-CC baixo, Sensor de chuva, Painel de controlo do ar condicionado dianteiro, Head-up display, Módulo de controlo do ar condicionado dianteiro |
|
START (arranque) |
 |
10 A |
Interruptor da ignição |
|
E-SHIFTER |
 |
7,5 A |
Seletor de mudanças eletrónico |
|
MÓDULO 6 |
 |
7,5 A |
Aquecedor do filtro de combustível e Sensor da pressão/temperatura |
|
CARREGADOR USB1 |
 |
10 A |
Ficha de carregamento USB da bagageira do lado esquerdo/lado direito |
|
CARREGADOR USB2 |
 |
15 A |
Ficha de carregamento USB da consola traseira do lado esquerdo/lado direito, Ficha de carregamento USB do banco do condutor/do passageiro |
|
MÓDULO3 |
 |
7,5 A |
IBU (Unidade de controlo integrado da carroçaria), Unidade ADAS, Câmara dianteira (ADAS), Interruptor do almofadado, Unidade de monitorização de vista em volta, Radar traseiro do lado esquerdo/lado direito, ECU (Unidade de controlo eletrónico) 4WD (tração às 4 rodas), DCU (Unidade de controlo do doseamento), Interruptor da consola dianteira, Interruptor de ventilação do banco do condutor/passageiro, Radar dianteiro, Alavanca das mudanças (indicador) da ATM (caixa de velocidades automática) |
|
A/BAG1 |
 |
15 A |
Módulo de controlo do SRS (sistema de retenção suplementar) |
|
LIMPA-VIDROS |
 |
15 A |
Interruptor multifunções |
|
MÓDULO1 |
 |
10 A |
AMP (amplificador), RSE do lado esquerdo/lado direito, Conversor CC-CC baixo, Áudio, IBU (Unidade de controlo integrado da carroçaria), Áudio/Vídeo e unidade principal de navegação, Unidade ADAS, Unidade E-Call, Ficha de carregamento USB dianteira do lado esquerdo/lado direito, Unidade de monitorização de vista em volta |
|
MÓDULO9 |
 |
10 A |
Solenoide das chaves, Luz ambiente do condutor/passageiro, Unidade ADAS, Conector de ligação de dados, Unidade de telemática (para a Rússia) |
|
IBU1 |
 |
7,5 A |
IBU (Unidade de controlo integrado da carroçaria) |
|
MÓDULO2 |
 |
7,5 A |
Consola superior, DAU, Interruptor multifunções |
|
A/CON1 TRAS. DIR. |
 |
15 A |
Motor da ventoinha do ar condicionado traseiro, Bloco de derivação ICU (Fusível - MEMÓRIA) |
|
A/BAG IND |
 |
7,5 A |
Painel de instrumentos, Consola superior |
|
MÓDULO 8 |
 |
7,5 A |
Unidade ADAS, Módulo de controlo da ventilação do 1.º banco, Módulo de controlo do aquecimento do 1.º banco, Módulo de controlo do ar condicionado traseiro, Módulo de controlo do aquecimento do 2.º banco do lado esquerdo/lado direito |
|
IBU2 |
 |
15 A |
IBU (Unidade de controlo integrado da carroçaria) |
|
MÓDULO10 |
 |
10 A |
Interruptor da luz de travagem, Alavanca das mudanças da ATM (caixa de velocidades automática) |
|
MÓDULO 5 |
 |
10 A |
Consola superior, AMP (amplificador), Unidade dianteira de carregamento sem fios, Conversor CC-CC baixo |
|
A/CON |
 |
7,5 A |
Módulo de controlo do ar condicionado dianteiro, Painel de controlo do ar condicionado dianteiro, Bloco de derivação do compartimento do motor (Relé n.º 2 do aquecimento do PTC, Relé da ventoinha) |
|
A/BAG2 |
 |
10 A |
Módulo de controlo do SRS (sistema de retenção suplementar) |
|
painel de instrumentos |
 |
7,5 A |
Painel de instrumentos, Head-up display |
|
MÓDULO 4 |
 |
10 A |
Unidade E-Call, Áudio, Áudio/Vídeo e unidade principal de navegação, Conector de ligação de dados, Painel de controlo do ar condicionado dianteiro, Farol dianteiro do lado esquerdo/lado direito, Módulo de controlo do ar condicionado dianteiro, Interruptor do almofadado, Espelho antibrilho elétrico, Módulo de controlo do IMS (sistema de memória integrado), Módulo de controlo da ventilação do 1.º banco, Módulo de controlo do aquecimento do 1.º banco, Módulo de controlo do aquecimento do 2.º banco do lado esquerdo/lado direito |
|
MÓDULO 7 |
 |
7,5 A |
IBU (Unidade de controlo integrado da carroçaria) |
|
MULTIMÉDIA2 |
 |
10 A |
RSE do lado esquerdo/lado direito |
|
INTERRUPTOR DO TRAVÃO |
 |
7,5 A |
IBU (Unidade de controlo integrado da carroçaria), Interruptor da luz de travagem |
|
MDPS |
 |
7,5 A |
Unidade MDPS (direção assistida acionada por motor elétrico) * MDPS (direção assistida acionada por motor elétrico) é o mesmo que EPS (direção assistida elétrica) |
Painel de fusíveis do compartimento do motor
|
Nome do fusível |
Símbolo |
Classificação dos fusíveis |
Circuito protegido |
|
|---|---|---|---|---|
|
MULTIFUSÍVEL-1 |
C/VENTOINHA |
 |
80 A |
Motor da ventoinha de refrigeração |
|
TCU3 |
 |
60 A |
TCM (módulo de controlo de transmissão) |
|
|
AQUECIMENTO DO PTC1 |
 |
50 A |
Bloco de derivação do compartimento do motor (Relé N.º 1 do aquecedor do PTC) |
|
|
B+2 |
 |
50 A |
Bloco de derivação ICU (Módulo do painel de instrumentos) |
|
|
AQUECIMENTO DO PTC2 |
 |
50 A |
Bloco de derivação do compartimento do motor (Relé N.º 2 do aquecedor do PTC) |
|
|
DCU1 |
 |
50 A |
Bloco de derivação do compartimento do motor (Relé DCU) |
|
|
ABS1 |
 |
40 A |
Módulo de controlo do ESP (Programa Eletrónico de Estabilidade) |
|
|
ABS2 |
 |
30 A |
Módulo de controlo do ESP (Programa Eletrónico de Estabilidade) |
|
|
MULTIFUSÍVEL-2 |
MDPS |
 |
100 A |
Unidade MDPS (direção assistida acionada por motor elétrico) * MDPS (direção assistida acionada por motor elétrico) é o mesmo que EPS (direção assistida elétrica) |
|
GLOW |
 |
60 A |
GCU |
|
|
B+6 |
 |
60 A |
GCU |
|
|
EOP |
 |
60 A |
Bomba de óleo eletrónica |
|
|
B+5 |
 |
50 A |
Bloco de derivação ICU (Fusível - BANCO ELET. COND., VID. ELÉT. ESQ, BANCO ELET. PASS., AQUEC. BANCO TRAS. ESQ., REBAT. BANCO TRAS. DIR.) |
|
|
AQUECIDO RR |
 |
40 A |
Bloco de derivação do compartimento do motor (Relé do aquecimento traseiro) |
|
|
PORTA DA BAGAGEIRA ELÉTRICA |
 |
40 A |
Unidade da porta da bagageira elétrica |
|
|
TETO DE ABRIR |
 |
40 A |
Motor do teto de abrir (vidro) |
|
|
AQUECEDOR DE COMBUSTÍVEL |
 |
40 A |
Bloco de derivação do compartimento do motor (Relé de aquecimento do filtro de combustível) |
|
|
E-SHIFTER1 |
 |
30 A |
SCU |
|
|
FUSÍVEL |
Vidro aquecido do para-brisas 2 |
 |
50 A |
Relé do vidro aquecido do para-brisas 2 |
|
FUSÍVEL |
ATRELADO1 |
 |
50 A |
Módulo do atrelado |
|
ABS3 |
 |
60 A |
Módulo de controlo do ESP (Programa Eletrónico de Estabilidade) |
|
|
B+3 |
 |
50 A |
Bloco de derivação ICU (Módulo do painel de instrumentos) |
|
|
ATRELADO2 |
 |
20 A |
Módulo do atrelado |
|
|
BOMBA DO COMBUSTÍVEL |
 |
20 A |
Bloco de derivação do compartimento do motor (Relé da bomba do combustível) |
|
|
BLOQUEIO PARA CRIANÇAS |
 |
15 A |
Bloco de derivação do PCB (placa de circuitos impressos) (Relé de bloqueio/desbloqueio para crianças) |
|
|
VENTOINHA |
 |
50 A |
Bloco de derivação do compartimento do motor (Relé da ventoinha) |
|
|
B+4 |
 |
50 A |
Bloco de derivação ICU (Fusível - AMP, LDC, AQUEC. BANCO DIANT., VID. ELET. DIR, REBAT. BANCO TRAS. ESQ.) |
|
|
Vidro aquecido do para-brisas 1 |
 |
50 A |
Relé do vidro aquecido do para-brisas 1 |
|
|
B+1 |
 |
40 A |
Bloco de derivação ICU (Relé de longa duração de carga no trinco, Fusível - PORTA DA BAGAGEIRA, BLOQ. DE PORTAS, AQUEC. BANCO TRÁS, ARRANQUE, MÓDULO9, IBU2, A/BAG2, INTERRUPTOR DOS TRAVÕES) |
|
|
4WD |
 |
20 A |
ECU (Unidade de controlo do motor) 4WD (tração às 4 rodas) |
|
|
TCU1 |
 |
15 A |
PCM (módulo de controlo do sistema de transmissão) |
|
|
AMS |
 |
10 A |
Sensor da bateria |
|
|
E-SHIFTER2 |
 |
10 A |
SCU, Seletor de mudanças eletrónico |
|
|
DCU3 |
 |
10 A |
DCU (Unidade de controlo do doseamento) |
|
|
HTD MIRR |
 |
10 A |
Painel de controlo do ar condicionado dianteiro, Módulo de controlo do ar condicionado dianteiro, Espelho retrovisor elétrico do condutor |
|
|
A/CON1 |
 |
10 A |
Módulo de controlo do ar condicionado dianteiro |
|
|
DCU2 |
 |
20 A |
DCU (Unidade de controlo do doseamento) |
|
|
DCU4 |
 |
20 A |
DCU (Unidade de controlo do doseamento) |
|
|
Nome do fusível |
Símbolo |
Classificação dos fusíveis |
Circuito protegido |
|---|---|---|---|
|
IG2 |
 |
40 A |
Bloco de derivação do compartimento do motor (Relé de arranque), Bloco de derivação do PCB (placa de circuitos impressos) (Relé IG2) |
|
IG1 |
 |
40 A |
Bloco de derivação do PCB (placa de circuitos impressos) (Relé IG1, Relé ACC) |
|
LIMPA PARA-BRISAS DIANT2 |
 |
7,5 A |
IBU (Unidade de controlo integrado da carroçaria) |
|
SENSOR6 |
 |
20 A |
[Smartstream D2.2] Sensor Nox dianteiro/traseiro, Sensor PM [Smartstream G3.5 MPI] Sensor de oxigénio n.º 2/n.º 4 |
|
SENSOR1 |
 |
20 A |
[Smartstream D2.2] Válvula de regulação da pressão da calha [Smartstream G2.5 MPI] Bobina da ignição n.º 1/n.º 2/n.º 3/n.º 4 [Smartstream G3.5 MPI] Bobina da ignição n.º 1/n.º 2/n.º 3/n.º 4/n.º 5/n.º 6 |
|
SENSOR8 |
 |
10 A |
GCU |
|
ECU2 |
 |
10 A |
ECM (módulo de controlo do motor)/PCM (módulo de controlo do sistema de transmissão) |
|
SENSOR5 |
 |
10 A |
[Smartstream D2.2] Bloco de derivação do compartimento do motor (Relé da bomba do combustível, Relé de aquecimento do filtro de combustível) [Smartstream G2.5 MPI] Bloco de derivação do compartimento do motor (Relé da bomba do combustível) [Smartstream G3.5 MPI] Bloco de derivação do compartimento do motor (Relé da bomba do combustível) |
|
SENSOR9 |
 |
20 A |
[Smartstream D2.2] Válvula doseadora de combustível [Smartstream G3.5 MPI] ECM (Módulo de controlo do motor) |
|
SENSOR3 |
 |
20 A |
ECM (módulo de controlo do motor)/PCM (módulo de controlo do sistema de transmissão) |
|
SENSOR2 |
 |
15 A |
[Smartstream D2.2] Sensor Lambda n.º 1/n.º 2 [Smartstream G2.5 MPI] Sensor de oxigénio (cima/baixo) [Smartstream G3.5 MPI] Sensor de oxigénio n.º 1/n.º 3 |
|
LIMPA PARA-BRISAS DIANT1 |
 |
30 A |
Motor do limpa para-brisas dianteiro |
|
LIMPA PARA-BRISAS RR |
 |
15 A |
Relé do limpa-vidros traseiro, motor do limpa-vidros traseiro |
|
BUZINA |
 |
15 A |
Relé da buzina |
|
A/CON2 |
 |
10 A |
Relé A/Con |
|
BUZINA DE ALARME/B |
 |
15 A |
Relé da buzina de alarme de roubo |
|
E-SHIFTER3 |
 |
7,5 A |
SCU |
|
TCU2 |
 |
10 A |
TCM (módulo de controlo de transmissão) |
|
SENSOR4 |
 |
10 A |
[All] Relé A/Con, Motor da ventoinha de refrigeração [Smartstream D2.2] Sensor do nível do óleo, Interruptor da luz de travagem, Termoválvula eletrónica [Smartstream G2.5 MPI] Válvula solenoide de admissão variável, Válvula solenoide de comando e purificação, Válvula de controlo do óleo (admissão/escape) [Smartstream G3.5 MPI] Válvula solenoide de admissão variável, Válvula solenoide de comando e purificação, Válvula de controlo do óleo n.º 1/n.º 2/n.º 3/n.º 4 |
|
SENSOR7 |
 |
15 A |
[Smartstream D2.2] Bloco de derivação do compartimento do motor (Relé do aquecimento do PTC n.º 1), Respiradouro do PTC(coeficiente de temperatura positiva), Válvula da bomba do óleo, Atuador eletrónico VGT (Turbocompressor de geometria variável), Válvula solenoide de derivação de arrefecimento de EGR [Smartstream G2.5 MPI] Injetor n.º 1/n.º 2/n.º 3/n.º 4, IBU (Unidade de controlo integrado da carroçaria), ECM (Módulo de controlo do motor) [Smartstream G3.5 MPI] Injetor n.º 1/n.º 2/n.º 3/n.º 4/n.º 5/n.º 6 |
|
ECU1 |
 |
15 A |
ECM (módulo de controlo do motor)/PCM (módulo de controlo do sistema de transmissão) |
|
ABS4 |
 |
7,5 A |
Módulo de controlo do ESP (Programa Eletrónico de Estabilidade) |
|
TOMADA ELÉTRICA 2 |
 |
20 A |
Tomada elétrica da consola traseira |
|
Tomada elétrica 1 |
 |
20 A |
Tomada de alimentação da bagageira |
Consulte a tabela seguinte quanto ao tipo de relé.
|
Designação de relé |
Símbolo |
TIPO |
|---|---|---|
|
Relé DCU |
 |
MICRO |
|
Relé de arranque |
 |
MICRO |
|
Relé da bomba do combustível |
 |
MICRO |
|
Relé do vidro aquecido do para-brisas 2 |
|
MICRO |
|
Relé de aquecimento do filtro de combustível |
 |
MICRO |
|
Relé do aquecimento PTC n.º 1 |
 |
MICRO |
|
Relé da buzina de alarme/B |
 |
MICRO |
|
Relé do aquecimento PTC n.º 2 |
 |
MICRO |
|
Relé do vidro aquecido do para-brisas 1 |
|
MICRO |
|
Relé da ventoinha |
 |
MICRO |
|
Relé do aquecimento traseiro |
 |
MINI |

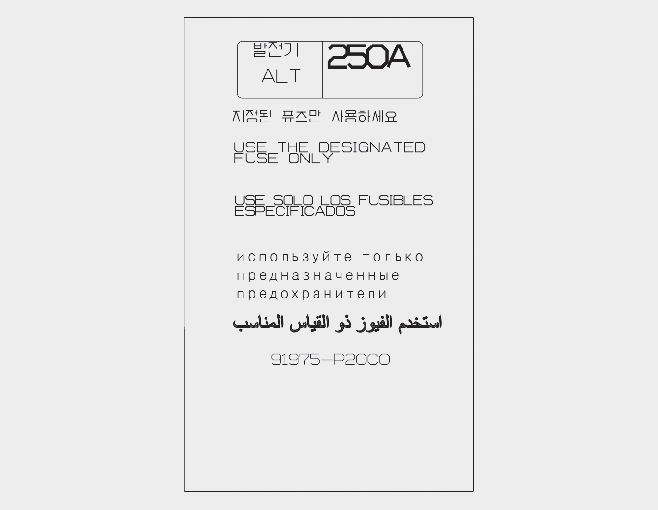

Painel de fusíveis do compartimento do motor (tampa do terminal da bateria)
