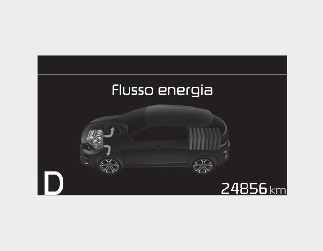

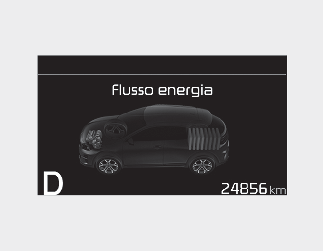

Arresto veicolo

La modalità indica l'arresto del veicolo. (Non c'è nessun flusso di energia).

Propulsione EV

Il veicolo è azionato elettricamente.

(Batteria → Ruota)

Assistenza alimentazione:

Alimentazione ibrida benzina+elettrico.

(Batteria e motore → Ruota)

Propulsione termica

Il veicolo è azionato dal motore termico.

(Motore → Ruota)

Generazione da motore

Il veicolo viene arrestato con il motore che carica la batteria ibrida.

(Motore → Batteria)

Rigenerazione

La batteria ibrida si ricarica tramite la frenata rigenerativa.

(Ruota → Batteria)

Freno motore

Il veicolo viene rallentato tramite la compressione del motore.

(Ruota → Motore)

Riserva di energia

Il motore aziona il veicolo e ricarica la batteria ibrida.

(Motore → Ruota e batteria)

Generazione da motore/propulsione a motore

Il veicolo viene rallentato tramite la compressione del motore e la frenata rigenerativa. La batteria ibrida si ricarica tramite la frenata rigenerativa.

(Motore → Batteria → Ruota)

Generazione da motore/rigenerazione

Il motore e il sistema di frenata rigenerativa caricano la batteria ibrida durante la decelerazione.

(Motore e ruota → Batteria)

Freno motore/rigenerazione

La compressione del motore si può utilizzare per rallentare il veicolo. Il sistema di frenata rigenerativo si può utilizzare per caricare il sistema ibrido.

(Ruota → Motore termico e batteria)
