Descrizione del pannello fusibili/relè
All'interno dei coperchi dei pannelli fusibili/relè vi è affissa l'etichetta che indica nome e capacità dei singoli fusibili/relè.
Non tutte le scatole fusibili descritte in questo manuale sono necessariamente presenti su questo veicolo. Esso è aggiornato alla data di stampa. In caso d'ispezione del pannello fusibili del veicolo, fare riferimento all'etichetta applicata al pannello fusibili stesso.

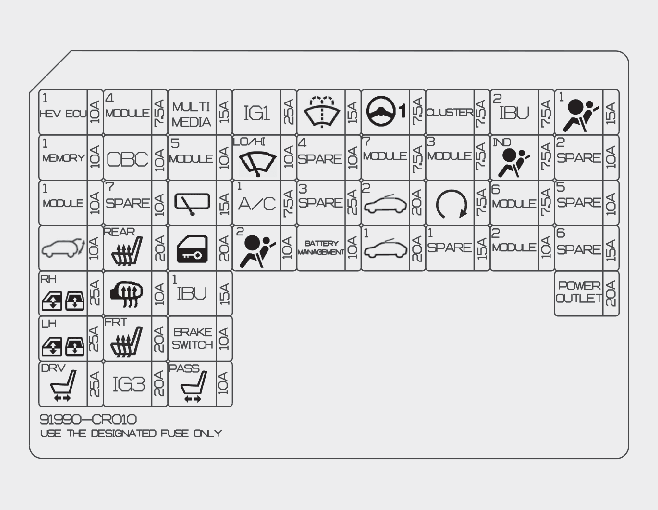

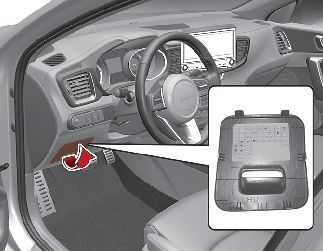

pannello fusibili lato conducente (ibrido plug-in)
|
Nome fusibile |
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|---|
|
HEV ECU1 |
 |
10 A |
HPCU (unità di controllo alimentazione ibrida) |
|
MEMORY1 |
 |
10 A |
Centralina IMS conducente (sistema di memoria integrato), centralina A/C, centralina portellone elettrico, quadro strumenti |
|
MODULE1 |
 |
10 A |
Presa diagnostica, interruttore luci di emergenza, quadro strumenti, scatola relè ICM (centralina a circuito integrato) (relè ripiegamento/dispiegamento/coperchio carburante specchietto esterno), luci automatiche e fotosensore, interruttore consolle, maniglia esterna chiave intelligente lato conducente/passeggero, spia connettore di carica, blocco di giunzione vano motore (relè BLOCCO/SBLOCCO CARICABATTERIE) |
|
PORTELLONE |
 |
10 A |
Relè portellone posteriore |
|
ALZACRISTALLI ELETTRICO DX |
 |
25 A |
Relè alzacristalli elettrico DX, dispositivo di sicurezza alzacristalli elettrico lato conducente/passeggero, centralina dispositivo di sicurezza alzacristalli elettrico posteriore DX |
|
ALZACRISTALLI ELETTRICO SX |
 |
25 A |
Relè alzacristalli elettrico SX, dispositivo di sicurezza alzacristalli elettrico lato conducente/passeggero, centralina dispositivo di sicurezza alzacristalli elettrico posteriore SX |
|
POSIZIONE SEDILE CONDUCENTE |
 |
25 A |
Centralina IMS conducente (sistema di memoria integrato), interruttore regolazione manuale sedile conducente |
|
MODULE4 |
 |
7,5 A |
ADAS parcheggio ECU, interruttore plancia, IBU (unità centralina carrozzeria integrata), telecamera frontale, radar angolare posteriore destro/sinistro, interruttore freno di stazionamento elettronico, altoparlante VESS, pompa dell'acqua elettrica (motore), radar anteriore |
|
OBC |
 |
10 A |
Unità OBC (On-Board Charger, Caricatore di bordo) |
|
S/HEATER RR |
 |
20 A |
Centralina riscaldatore sedile posteriore |
|
HEATED MIRROR |
 |
10 A |
Specchietto retrovisore elettrico esterno conducente/passeggero, centralina condizionatore aria |
|
S/HEATER FRT |
 |
20 A |
Modulo riscaldatore sedile anteriore, Centralina ventilazione aria anteriore |
|
IG3 |
 |
20 A |
Sottoblocco posteriore (IG3 1 Relè), ICM (centralina a circuito integrato) Cassetta relè (IG3 2/3 Relè) |
|
MULTIMEDIA |
 |
15 A |
Audio, Centralina A/V e navigatore |
|
MODULE5 |
 |
10 A |
Centralina riscaldatore sedile posteriore, interruttore plancia, presa diagnostica, specchietto retrovisore elettrocromatico, unità Audio, Audio/Video e Navigazione, illuminazione ATM (cambio automatico), centralina condizionatore d'aria, centralina riscaldatore sedile anteriore, centralina ventilazione aria anteriore, centralina IMS conducente (sistema di memoria integrato), faro SX/faro DX |
|
TERGILUNOTTO |
 |
15 A |
Motorino tergilunotto, Scatola relè (Relè tergicristallo posteriore) ICM (centralina a circuito integrato) |
|
BLOCCO PORTE |
 |
20 A |
Relè blocco/sblocco porte, Scatola relè ICM (centralina a circuito integrato) (Relè doppia chiusura) |
|
IBU1 |
 |
15 A |
IBU (unità centralina carrozzeria integrata) |
|
BRAKE SWITCH |
 |
10 A |
IBU (unità centralina carrozzeria integrata), interruttore luci stop |
|
POSIZIONE SEDILE PASSEGGERO |
 |
10 A |
Interruttore regolazione manuale sedile passeggero |
|
COMMUTATORE D'ACCENSIONE 1 |
 |
25 A |
Blocco PCB (nome del fusibile - IG3 1, HEV HCU2, IEB4, DCT4) |
|
TERGICRISTALLI |
 |
10 A |
Blocco PCB (Relè (di bassa) tergicristallo anteriore), motorino tergicristallo anteriore, IBU (unità centralina carrozzeria integrata), ECM (centralina controllo motore) |
|
A/C1 |
 |
7,5 A |
Scatola di giunzione vano motore (relè RISCALDATORE PTC 2, relè VENTOLA, relè RISCALDATORE PTC 1, relè SBLOCCO CARICABATTERIE), centralina condizionatore d’aria, compressore A/C elettrico |
|
AIRBAG2 |
 |
10 A |
Centralina SRS |
|
LAVACRISTALLO |
 |
15 A |
Interruttore multifunzione |
|
GESTIONE BATTERIA |
 |
10 A |
Centralina BMS (Battery Management System, sistema di gestione batteria) |
|
MDPS*1 |
 |
7,5 A |
Servosterzo motorizzato (MDPS) |
|
MODULE7 |
 |
7,5 A |
Centralina riscaldatore sedile posteriore, centralina riscaldatore sedile anteriore, centralina ventilazione aria sedile anteriore, riscaldatore ugello, controller ventola di raffreddamento |
|
TETTO APRIBILE 2 |
 |
20 A |
Motorino tetto apribile panoramico |
|
TETTO APRIBILE 1 |
 |
20 A |
Motorino tetto apribile panoramico |
|
QUADRO STRUMENTI |
 |
7,5 A |
Quadro strumenti |
|
MODULE3 |
 |
7,5 A |
Interruttore modalità Sport, interruttore luci stop |
|
START (avviamento) |
 |
7,5 A |
Interruttore inibitore, |
|
IBU2 |
 |
7,5 A |
IBU (unità centralina carrozzeria integrata) |
|
INDICATORE AIRBAG |
 |
7,5 A |
Quadro strumento, Interruttore luce di emergenza |
|
MODULE6 |
 |
7,5 A |
IBU (unità centralina carrozzeria integrata) |
|
MODULE2 |
 |
10 A |
Unità Audio, Audio/Video e Navigazione, IBU (unità centralina carrozzeria integrata), caricatore wireless, blocco di giunzione vano motore (relè PRESA DI ALIMENTAZIONE), interruttore specchietto retrovisore elettrico esterno |
|
AIRBAG1 |
 |
15 A |
Centralina SRS |
|
PRESA DI ALIMENTAZIONE |
 |
20 A |
Presa di alimentazione SX |
*1: MDPS (Servosterzo motorizzato) è uguale a EPS (Servosterzo elettrico).

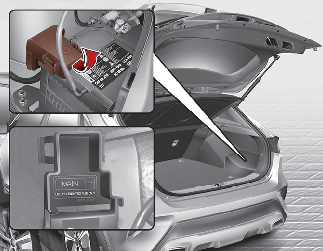

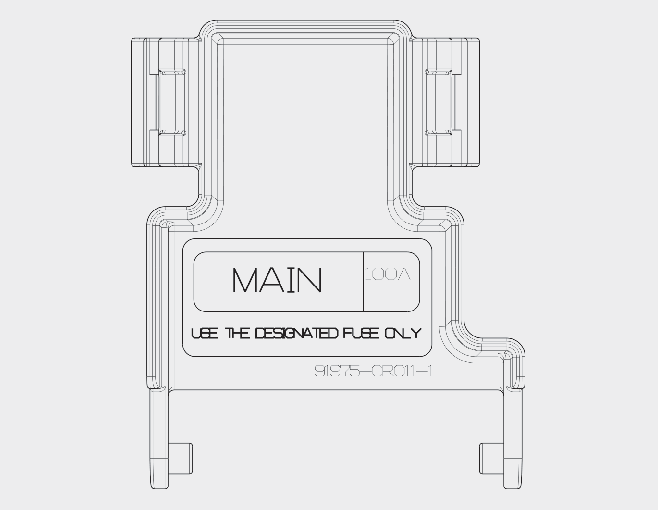

Copertura terminale batteria (versione ibrida plug-in)
|
Nome fusibile |
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|---|
|
MDPS*1 |
|
80 A |
Servosterzo motorizzato (MDPS) |
|
BATT5 |
 |
60 A |
Blocco PCB (Nome fusibile: VENTILATORE RAFFREDDAMENTO BATTERIA, TERGICRISTALLI, AVVISATORE ACUSTICO, ECU2, relè di controllo motore) |
|
BATTERIA 2 |
 |
60 A |
Cassetta di giunzione ICU (SPOC+(4CH), SPOC+(4CH), IPS(1CH), IPS(1CH), IPS(1CH)) |
|
BATTERIA 3 |
 |
60 A |
Cassetta di giunzione ICU (SPOC+(4CH), SPOC+(4CH), IPS(2CH), IPS(2CH), IPS(2CH), IPS(1CH)) |
|
BATT4 |
 |
50 A |
Cassetta di giunzione ICU (Nome fusibile: PORTELLONE POSTERIORE, P/WDW DX, P/WDW DX, P/SEAT DRV, S/HEATER FRT, IG3, P/SEAT PASS, MDPS (servosterzo motorizzato), TETTUCCIO APRIBILE 2, TETTUCCIO APRIBILE 1) |
|
VENTILATORE RAFFREDDAMENTO1 |
|
60 A |
Relè VENTOLA DI RAFFREDDAMENTO 1 |
|
IEB1 |
 |
60 A |
Modulo freno elettrico integrato |
|
VENTOLA |
 |
40 A |
Relè VENTILATORE |
|
COMMUTATORE D'ACCENSIONE 1 |
|
40 A |
Relé PDM 2 (IG1), relé PDM 1 (ACC) |
|
IG2 |
 |
40 A |
Relé PDM 3 (IG2) |
|
VENTILATORE RAFFREDDAMENTO2 |
|
80 A |
Controllo ventilatore raffreddamento |
|
IEB3 |
 |
60 A |
Modulo freno elettrico integrato |
|
RISCALDATORE PTC1 |
 |
50 A |
Relè RISCALDATORE PTC 1 |
|
RISCALDATORE PTC2 |
 |
50 A |
Relè RISCALDATORE PTC 2 |
|
ATTUATORE FRIZIONE |
 |
40 A |
Attuatore frizione (HEV) |
|
PRESA DI ALIMENTAZIONE3 |
 |
20 A |
Presa di alimentazione posteriore |
|
Presa di alimentazione 2 |
 |
20 A |
Presa di alimentazione DX |
|
IG3 2 |
 |
10 A |
Quadro strumenti, luce caricabatterie, audio, centralina A/V e navigatore |
|
DCT3 |
 |
15 A |
Centralina del cambio (TCM) |
|
EWP |
 |
10 A |
Pompa acqua elettrica (Motore) |
|
POMPA COMBUSTIBILE |
 |
20 A |
Relè POMPA CARBURANTE |
|
BATTERIA 1 |
 |
40 A |
Cassetta di giunzione ICU (RELÈ SERRATURA CARICO A LUNGO TERMINE, nome fusibile: HEV ECU1, MODULE1, Caricatore di bordo (OBC), S/HEATER RR, DR LOCK, IBU (unità centralina carrozzeria integrata)1, BRAKE SWITCH, AIRBAG2) |
|
DCT1 |
 |
40 A |
Centralina del cambio (TCM) |
|
DCT2 |
 |
40 A |
Centralina del cambio (TCM) |
|
ALLARME ANTIFURTO |
 |
10 A |
Scatola relè ICM (centralina a circuito integrato) (relé segnale allamre antifurto) |
|
AMS |
 |
10 A |
Sensore batteria |
|
LUNOTTO TERMICO |
 |
40 A |
Relè RISCALDATO POSTERIORMENTE |
|
IEB2 |
 |
40 A |
Modulo freno elettrico integrato, Connettore di prova multifunzione |
|
PTGM |
 |
30 A |
Modulo portellone elettrico |
|
Presa di alimentazione 1 |
 |
40 A |
Relè PRESA DI ALIMENTAZIONE |
|
IG3 4 |
 |
10 A |
Caricatore di bordo (OBC, On-Board Charger), Unità di controllo alimentazione ibrida (HPCU), Centralina motore (ECM, Engine Control Module), Centralina del cambio (TCM, Transmission Control Module) |
|
IG3 3 |
 |
10 A |
Pompa acqua elettrica (HEV) |
|
IG3 5 |
 |
10 A |
Centralina BMS (Battery Management System, sistema di gestione batteria), Interruttore inibitore, Relè VENTILATORE RAFFREDDAMENTO BATTERIA, Cassetta di giunzione ICU (centralina IPS) |
*1: MDPS (Servosterzo motorizzato) è uguale a EPS (Servosterzo elettrico).
|

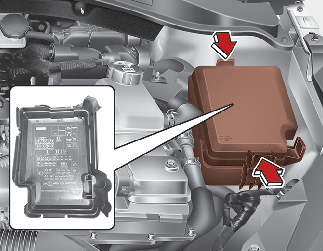

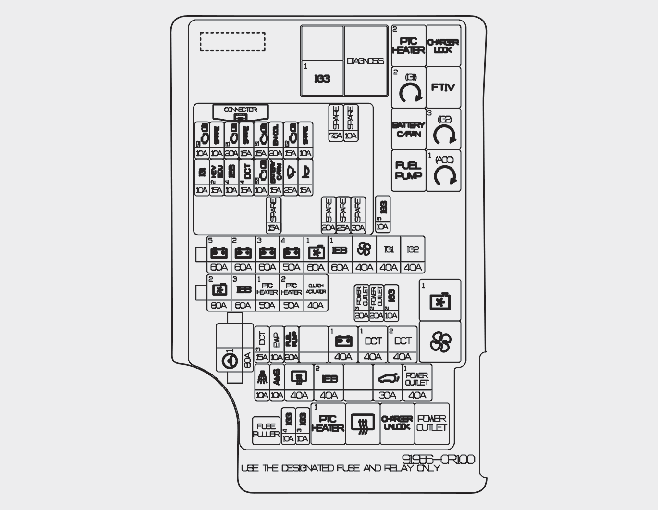

Nome fusibile |
Simbolo |
Amperaggio fusibile |
Circuito protetto |
|---|---|---|---|
|
IG3 1 |
 |
10 A |
Sottoblocco vano motore (relè RISCALDATORE PTC 2) |
|
HEV HCU2 |
 |
15 A |
HPCU (unità di controllo alimentazione ibrida), HEV (Attuatore frizione) |
|
IEB4 |
 |
10 A |
Modulo freno elettrico integrato, Connettore di prova multifunzione |
|
DCT4 |
 |
15 A |
Interruttore modo sportivo |
|
SENSOR3 |
 |
10 A |
Blocco di giunzione vano motore (Relé FUEL PUMP) |
|
VENTILATORE RAFFREDDAMENTO BATTERIA |
 |
15 A |
Scatola di giunzione vano motore (relè VENTILATORE RAFFREDDAMENTO BATTERIA) |
|
TERGICRISTALLI |
 |
25 A |
Relè tergiparabrezza |
|
AVVISATORE ACUSTICO (CLACSON) |
 |
15 A |
Relè del clacson |
|
SENSOR2 |
 |
10 A |
Blocco di giunzione vano motore (RELÈ VENTILATORE RAFFREDDAMENTO 1, relé TIV), Sensore posizione albero a camme n.1 (aspirazione), Sensore posizione albero a camme n.2 (scarico), Elettrovalvola controllo spurgo canister, Debimetro MA, Valvola di controllo olio n.1 (aspirazione), Valvola di controllo olio n.2 (scarico) |
|
ECU1 |
 |
20 A |
Centralina motore (ECM) |
|
SENSOR1 |
 |
15 A |
Sonda lambda (a monte/a valle) |
|
BOBINA DI ACCENSIONE |
 |
20 A |
Bobina di accensione n. 1/n. 2/n. 3/n. 4 |
|
ECU2 |
 |
15 A |
Centralina motore (ECM) |
|
Simbolo |
Nome relè |
Tipo |
|---|---|---|
|
|
Relè RISCALDATORE PTC 2 |
MICRO |
 |
Relé PDM 2 (IG1) |
MICRO |
|
|
Relè VENTILATORE RAFFREDDAMENTO BATTERIA |
MICRO |
|
|
Relè POMPA CARBURANTE |
MICRO |
 |
Relé BLOCCO CARICABATTERIE |
MICRO |
 |
Relé FTIV |
MICRO |
 |
Relé PDM 3 (IG2) |
MICRO |
 |
Relé PDM 1 (ACC) |
MICRO |
 |
Relè VENTOLA DI RAFFREDDAMENTO 1 |
MINI |
|
|
Relè VENTILATORE |
MINI |
 |
Relè RISCALDATORE PTC 1 |
MICRO |
|
|
Relè RISCALDATO POSTERIORMENTE |
MICRO |
 |
Relé SBLOCCO CARICABATTERIE |
MICRO |
 |
Relè PRESA DI ALIMENTAZIONE |
MICRO |
 |
Relè IG3 1 (Sottoblocco vano motore) |
MICRO |
