Orientamento di fari e luci fendinebbia (per Europa)

Orientamento dei fari

Wagon

CUV

Gonfiare gli pneumatici con la pressione specificata e rimuovere qualsiasi carico dal veicolo ad eccezione di conducente, pneumatico di scorta e attrezzi.

Il veicolo deve essere parcheggiato su un pavimento in piano.

Disegnare due linee verticali (Linee verticali passanti attraverso il centro del rispettivo faro) e una linea orizzontale (Linea orizzontale passante attraverso il centro dei due fari) sullo schermo.

Con fari e batteria in condizione normale, orientare i fari in modo che la porzione con la luminosità massima cada sulle linee orizzontale e verticali.

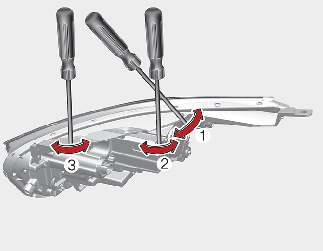

Per orientare i fari anabbaglianti e abbaglianti verso sinistra o verso destra, ruotare il cacciavite (1) in senso orario o antiorario. Per orientare i fari anabbaglianti e abbaglianti verso l'alto o verso il basso, ruotare il cacciavite (2) in senso orario o antiorario.

L'orientamento delle luci fendinebbia si esegue come l'orientamento dei fari. Con i fendinebbia anteriori e la batteria in condizioni di funzionamento normali, orientare i fendinebbia anteriori. Per orientare i fendinebbia anteriori verso l'alto o verso il basso, ruotare il comando del conducente (3) in senso orario o antiorario.

Punto di orientamento

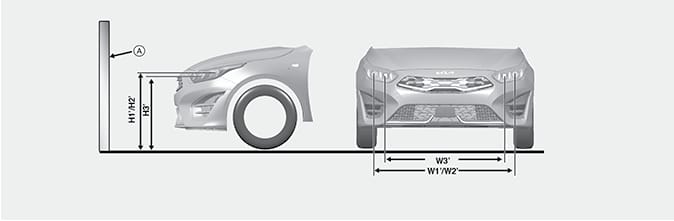

Wagon (modello standard)

* A: Schermo

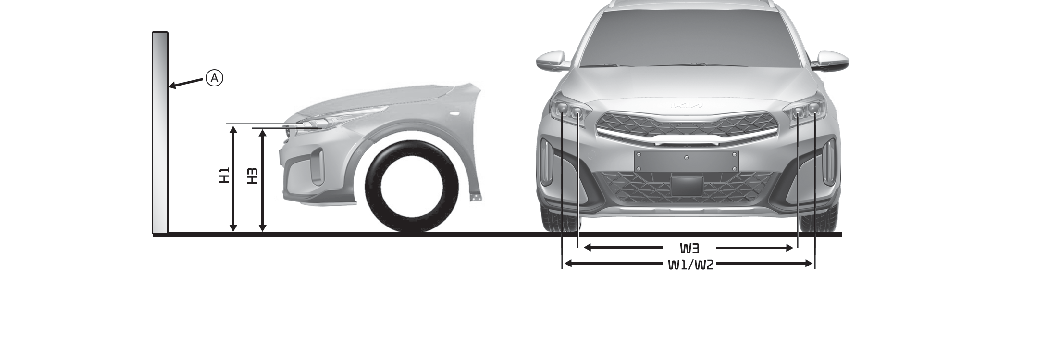

CUV (pneumatico 16/18 pollici)

* A: Schermo

Wagon

Condizione veicolo	Faro (tipo a LED)
	Altezza da terra		Distanza tra le luci
	Anabbaglianti/ Abbaglianti	Luce fendinebbia	Anabbaglianti/ Abbaglianti	Luce fendinebbia
	H1'/H2'	H3'	W1'/W2'	W3'
senza conducente [mm (pollici)]	706 (27,8)	686 (27,0)	1.404 (55,3)	1.191 (48,9)
con il conducente [mm (pollici)]	700 (27,5)	682 (26,9)	1.404 (55,3)	1.191 (48,9)

CUV (pneumatici 16 pollici)

Condizione veicolo	Faro (tipo a LED)		Luce fendinebbia anteriore (LED)
	Altezza da terra	Distanza tra le luci	Altezza da terra	Distanza tra le luci
	Anabbaglianti/Abbaglianti	Anabbaglianti/Abbaglianti	H3	W3
	H1/H2	W1/W2	H3	W3
senza conducente [mm (pollici)]	755 (29,7)	1.403 (55,2)	734 (28,9)	1.201 (47,3)
con il conducente [mm (pollici)]	749 (29,5)	1.403 (55,2)	728 (28,7)	1.201 (47,3)

CUV (pneumatici 18 pollici)

Condizione veicolo	Faro (tipo a LED)		Luce fendinebbia anteriore (LED)
	Altezza da terra	Distanza tra le luci	Altezza da terra	Distanza tra le luci
	Anabbaglianti/Abbaglianti	Anabbaglianti/Abbaglianti	H3	W3
	H1/H2	W1/W2	H3	W3
senza conducente [mm (pollici)]	767 (30,2)	1.403 (55,2)	746 (29,4)	1.201 (47,3)
con il conducente [mm (pollici)]	761 (30)	1.403 (55,2)	740 (29,1)	1.201 (47,3)

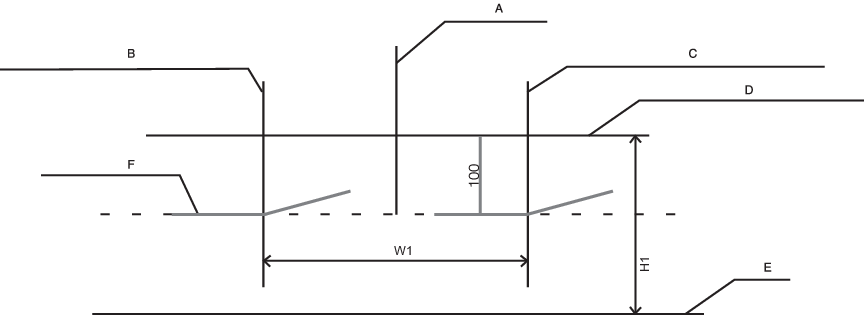

Luce anabbagliante faro (guida a sinistra)

Basato su schermo distante 10 m

A: Asse verticale

B: Linea verticale del centro lampadina faro lato sinistro

C: Linea verticale del centro lampadina faro lato destro

D: Linea orizzontale del centro lampadina faro

E: Terra

F: linea di demarcazione

Accendere gli anabbaglianti con un conducente (75 kg) a bordo.

La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.

Prima di tutto, regolare la linea di demarcazione da associare alla linea orizzontale e poi regolare con la linea verticale.

Se il dispositivo di regolazione fari è in dotazione, regolare l'interruttore dispositivo di regolazione fari sulla posizione '0'.

* Se è necessario puntare, regolare il punto di mira dopo la misurazione effettiva dell'altezza da terra di un veicolo o visitare Kia. Si consiglia di visitare un concessionario/partner di assistenza autorizzato Kia. Ciò si rende necessario in quanto può differire dall'altezza da terra effettiva di un veicolo.

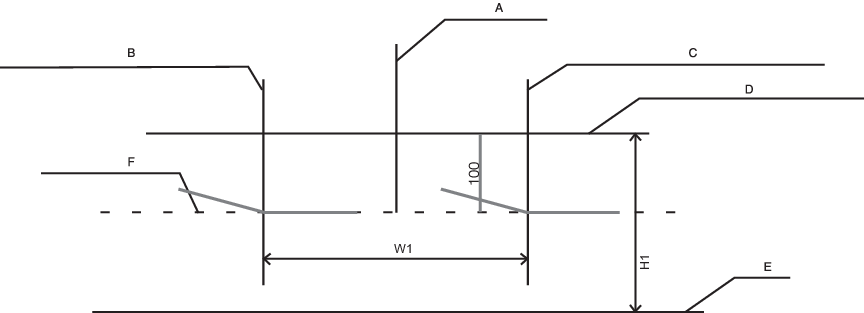

Luce anabbagliante faro (guida a destra)

Basato su schermo distante 10 m

A: Asse verticale

B: Linea verticale del centro lampadina faro lato sinistro

C: Linea verticale del centro lampadina faro lato destro

D: Linea orizzontale del centro lampadina faro

E: Terra

F: linea di demarcazione

Accendere gli anabbaglianti con un conducente (75 kg) a bordo.

La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.

Prima di tutto, regolare la linea di demarcazione da associare alla linea orizzontale e poi regolare con la linea verticale.

Se il dispositivo di regolazione fari è in dotazione, regolare l'interruttore dispositivo di regolazione fari sulla posizione '0'.

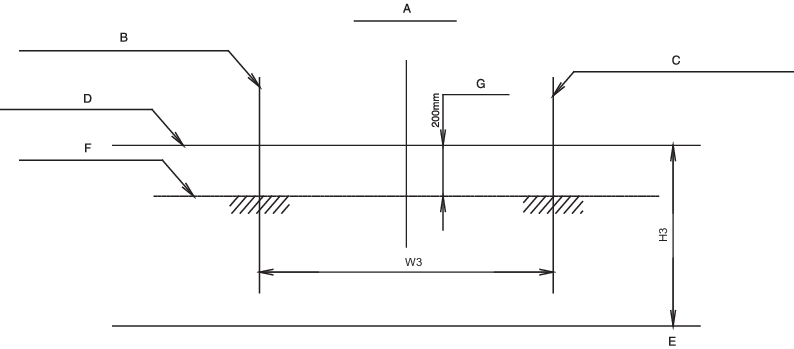

Luce fendinebbia

Basato su schermo distante 10 m

A: Asse verticale

B: Linea verticale del centro lampadina luce fendinebbia lato sinistro

C: Linea verticale del centro lampadina luce fendinebbia lato destro

D: Linea orizzontale del centro lampadina luci fendinebbia

E: Terra

F: linea di demarcazione

G: Limite superiore

Accendere le luci fendinebbia senza conducente a bordo.

La linea di distacco deve essere proiettata nell'area prevista (zona ombreggiata).
