[ISG-ta] Kaitse – MULTI MEDIA 3, MULTI MEDIA 2 [ISG-ga] madalpinge alalisvoolu muundur (heli)

SRS (täiendava turvasüsteemi) juhtmoodul

Ülemine konsoolitule lamp, salongi kesklamp, salongivalgusti, meigilambi lüliti vasakpoolse käepideme küljel / parempoolse käepideme küljel, pagasiruumi lamp vasakpoolse käepideme küljel / parempoolse käepideme küljel, kindalaeka lamp, juhi/reisija/ukse meeleolu lamp, juhi/reisija ukselamp, juhi/reisija jalalamp

IBU, piduritule lüliti

Näidikuplokk, HUD-ekraan

Elektrooniline automaatkäigukasti käigukang (IG1)

IBU (IG1)

[ISG-ga] Instrument Cluster (näidikuplokk), Head-up display (HUD-ekraan), kliimaseadme lüliti, juhtmeta laadija, [koos ISG-ga] pimenurga kokkupõrkehoiatus, [ISG-ta] SVM (ümbritseva vaate kaamera)

Heli

Konditsioneeri juhtmoodul, kliimaseadme lüliti, ohutusnäidik, esiklaasinäitur [ilma ISG-ta] näidikuplokis

IBU (B+)

Elektrooniline automaatkäigukasti käigukang (B+)

Instrument Cluster (instrumentide klaster), sõitja/tagaistme turvavöö meeldetuletustuli

IBU (B+)

Juhi uksemoodul, juhi/kaassõitja välispeegli toide

MTS (Mozen telemaatikasüsteemi) e-kõne moodul

IBU (IG2)

Automaatkäigukasti käigukangi lüliti, juhiuksemoodul, piduritule lüliti

Uste lukustamise relee, uste avamise relee, deadlock-relee

Esiistme õhkventilatsiooni juhtmoodul, esiistme soojenduse juhtmoodul

Tagaluugi relee, kütusekaane relee, avariipolstri lüliti

IBU (B + (ESCL)), vihmasensor

Eesmine pistikupesa

jahutusventilaatori kontroller (BLDC mootor)

IBU, ECS-üksus, AWD (neljarattaveo) ECM (elektrooniline juhtmoodul), intelligentse kiirushoidiku moodul, automaatkäigukasti käigukangi näidik, konsoolilüliti (ees/üleval), SVM (ümbritseva vaate kaamera), kokkupõrkepadja lüliti roolinurgaandur, rooli kallutamise ja teleskoopmoodul, sõidurajal püsimise abisüsteem (LKA), mootori elektrooniline juhtmoodul

Roolikalle ja teleskoopmoodul

Juhi nimmeõhutuse juhtseade

Data Link Connector (andmelingi konnektor), konsooli lüliti (ülemine), juhi/sõitja/ukse meeleolulamp

Kliimaseadme juhtmoodul, kliimaseadme lüliti, heli, vasakpoolne/parempoolne esilatern, madal DC-DC muundur (heli/AMP (võimendi), elektriline kroompeegel, AMP (võimendi), MTS (Mozen telemaatikasüsteem) E-kõne moodul, juhi IMS-i (integreeritud mälusüsteemi) juhtimismoodul, eesmise istme õhuventilatsiooni juhtsüsteem, esi/tagaistme soojenduse juhtmoodul, juhtmeta laadija

Katuseluugi juhtseade (klaas)

Reisijatele mõeldud aknaklaasi toite moodul, tagumise akna mooduli parempoolne külg

Eesmine/tagumine USB-laadija

Mitmeotstarbeline lüliti

MDPS (mootori juhitud roolivõimendi)

Üksus (R-MDPS (mootori juhitud roolivõimendi))

Juhi integreeritud mälusüsteemi juhtmoodul, juhi käsilüliti

Kaassõitja istme käsilüliti

Juhi aknatoite moodul, tagaakna vasakpoolne toitemoodul.

IBU, lähivaatemonitor, heli, AMP (võimendi), MTS (Mozen telemaatikasüsteem) e-kõne moodul, madal DC-DC muundur (audio / AMP (võimendi)), elektroonilise automaatkäigukasti käiguvahetushoob (SBW ehk Shift By Wire), mootoriruumi haruplokk (pistikupesa relee)

Õhukonditsioneeri juhtmoodul, konditsioneeri lüliti, mootoriruumi ühendusplokk (puhuri relee)

Vasakpoolne / parempoolne esilatern, AFS juhtseade, automaatne esilaterna nivooreguleerimise moodul

Generaator, kaitse – HÕÕG, mitmikkaitsmed – C/FAN1 / B+4 / B+3 / B+2 / B+1 / OPCU / ESC1 / ESC2 PUHUR / TAGALUUK

Käivitusrelee

[BLDC-mootori (harjavaba alalisvoolumootori)] jahutusventilaatori kontroller

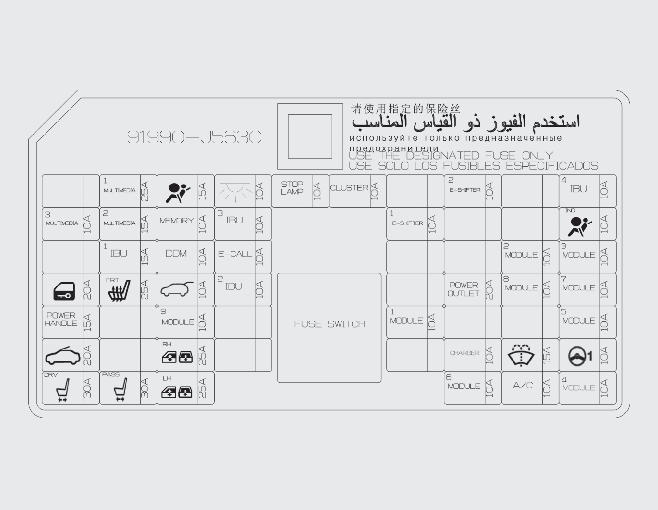

Armatuurlaua harukarp (kaitsmed – STOPP-TULI, lekkevoolu automaatse katkestusseadme kaitse – SISETULED / MULTI MEDIA3 / MULTI MEDIA2 / MEMORY1 / IBU3 / JUHIUKSE MOODUL / E-CALL)

Armatuurlaua harukarp (kaitsmed – UKSELUKK / KÄEPIDEME TOIDE / KATUSELUUK / JUHIISTME TOIDE / KAASSÕITJA ISTME TOIDE)

Armatuurlaua harukarp (kaitsmed - ISTMEKÜTE / TAGALUUK / MOODUL 9 / KAASSÕITJA AKNA TOIDE / JUHIAKNA TOIDE)

[ISG-ga] Elektriline õlipump

ESC (elektroonilise stabiilsuskontrolli) juhtmoodul

ESC (elektroonilise stabiilsuskontrolli) juhtmoodul

Puhuri relee

Tagaluugi toitemoodul

MDPS (mootori juhitud roolivõimendi) seade

Mootori juhtimisrelee, kaitsmed – HELISIGNAAL / KLAASIPUHASTI1 / KAUGTULI / KAUGTULE PIRN / VARGUSVASTANE ALARM

[DC (alalisvoolu) mootori] jahutusventilaatori relee

[(Bensiinimootor) 2.0 FR T-GDi] E-CVVT relee

Vaakumpumba relee

AWD (nelikveo) ECM (elektrooniline juhtmoodul)

IG2 relee

Tagumine pistikupesa

Eesmine pistikupesa

Õhukonditsioneeri juhtmoodul

[(Bensiinimootor) 2.0 FR T-GDi]

ECM (mootori juhtmoodul)

[(Bensiinimootor) 2.0 FR T-GDi]

ECM (mootori juhtmoodul)

ESC-i (elektroonilise stabiilsuskontrolli) juhtmoodul, universaalne kontrollühendus

ECM (mootori juhtmoodul)

ECM (mootori juhtmoodul)

Signaali relee

Klaasipuhasti toiterelee

TCM (käigukasti juhtmoodul), [ISG-ga] Mootoriõli pump

[(Bensiinimootor) 2.0 FR T-GDi, (bensiinimootor) 3.3 T-GDi] Hapnikuandur (ÜLES/ALLA)

TCM (käiguvahetuse juhtmoodul)

Klaasipuhasti toiterelee

Kütusepumba relee

[(Bensiinimootor) 2.0 FR T-GDi] Süütepool #1/#2/#3/#4[(Bensiinimootor) 3.3 T-GDi] Süütepool #1/#2/#3/#4/#5/#6

Aktiivne kapoti tõstmise juhtmoodul

Kaugtulede relee

ECM (mootori juhtmoodul)

[(Bensiinimootor) 2.0 FR T-GDi, (bensiinimootor) 3.3 T-GDi] VAAKUMPUMBA RELEE, VAAKUM SW

[(Bensiinimootor) 2.0 FR T-GDi, (Bensiinimootor) 3.3 T-GDi] Jahutusventilaatori relee, õlijuhtimisventiil, puhastusjuhtimise magnetiventiil, RCV (tsirkulatsiooniklapi juhtimine), elektriline termostaat

[(Bensiinimootor) 3.3 T-GDi] Õlisurve-solenoidventiil, AKTIIVNE MUUTUV HEITGAASI VENTIIL

Vargusvastase alarmsüsteemi signaali relee

Elektriline veepump

Kompressor sidurita

ECS (elektroonilise juhtimisega vedrustuse) seade

Tagumise istmesoojenduse juhtmoodul

Kliimaseadme lüliti, juhi/sõitja elektriline välispeegel

Kütusepumba relee

Tagumise ukse lukustuse ajam vasakul pool / paremal pool (RHD)

Tagumise soojendi relee

AMP (võimendi) (MOBIS/PREMIUM)

[ISG-ta] Kaitse – AMP2 [ISG-ga] madal DC-DC muundur (AMP (võimendi))

IG1 relee

ACC relee

Armatuurlaua harukarp (kaitse – IBU1 / IBU2)

Armatuurlaua ühendusplokk (kaitse – E-KÄIGUVAHETUS/MOODUL1)

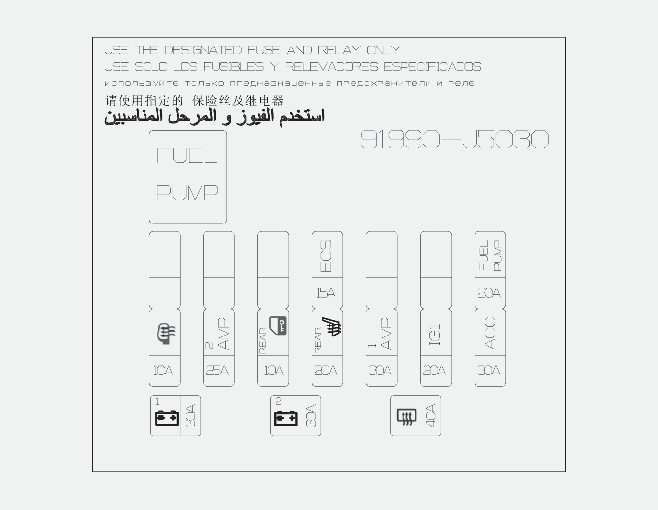

Tagumine alamühendusplokk (kaitsmed - KÜTUSEPUMP / TAGUMINE KÜTE / AMP1)

Tagumise alamühenduse plokk (DCU relee, kaitse - ECS1 / TAGUMINE S/KÜTE / IG1)

Masinaruumi ühendusplokk (vooluvõrgu relee), kaitse – START / ECU2 / TCU1)

Aku andur
