Funcionamiento

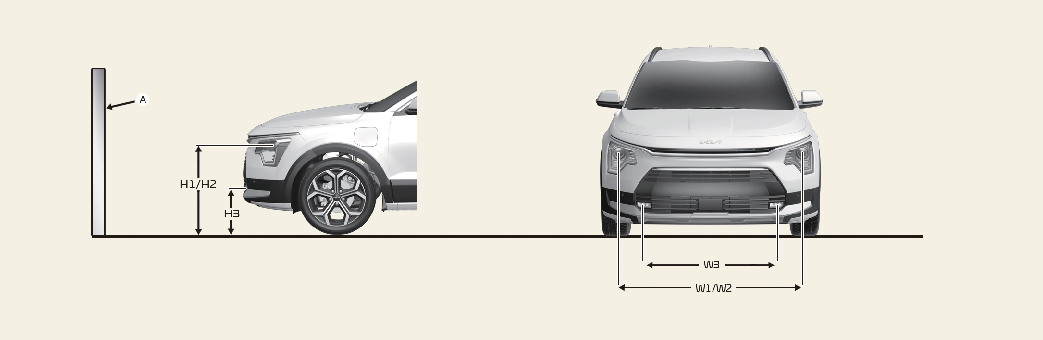

• Infle los neumáticos a la presión especificada y retire toda carga del vehículo excepto el conductor, el neumático de repuesto y las herramientas.

• Coloque el vehículo sobre una superficie plana.

• Trace líneas verticales (que pasen por los centros respectivos de los faros) y una línea horizontal (que pase por el centro de los faros) en la pantalla.

• Con los faros y la batería en estado normal, oriente los faros de modo que la parte más intensa se dirija a las líneas verticales y horizontal.

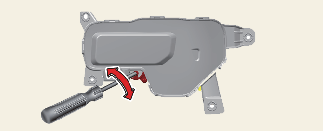

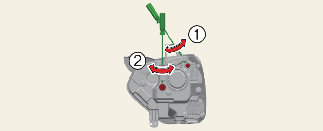

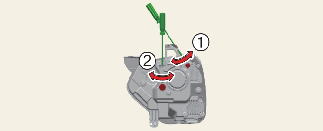

• Para orientar la luz de cruce derecha o izquierda, gire el destornillador (1) en sentido horario o antihorario. Para orientar hacia arriba o hacia abajo el haz de las luces de cruce, gire el destornillador (2) en sentido horario o antihorario.

Funcionamiento

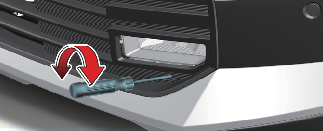

• Para orientar la luz antiniebla delantera hacia arriba o hacia abajo, gire el destornillador en sentido horario o antihorario.

Funcionamiento

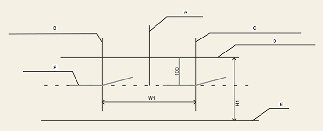

1. Encienda las luces de cruce sin el conductor en el interior.

2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.

3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.

4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste su interruptor a las posiciones 0.

Funcionamiento

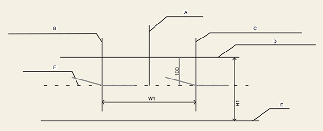

1. Encienda las luces de cruce sin el conductor en el interior.

2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.

3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.

4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste su interruptor a las posiciones 0.

Funcionamiento

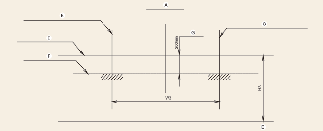

1. Encienda la luz antiniebla delantera sin el conductor en el interior.

2. La línea de corte debería proyectarse en el margen permitido (zona sombreada).
