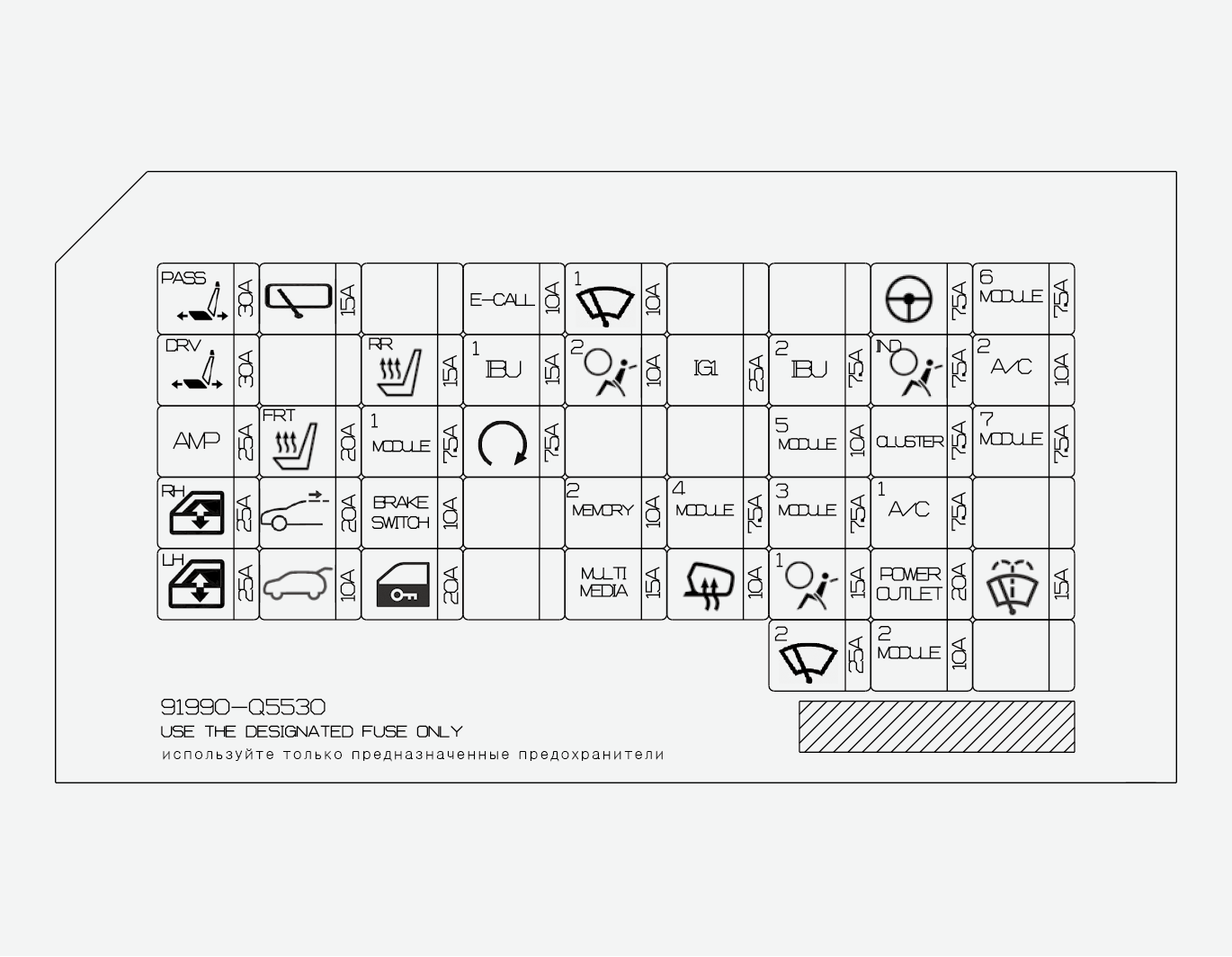

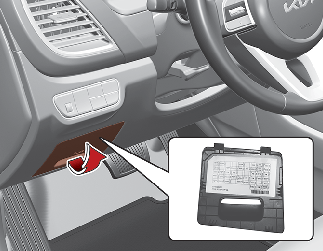

Interruptor manual del asiento del pasajero

Módulo de control (asiento del conductor con memoria) de IMS, interruptor manual del asiento del conductor

AMP (amplificador)

Relé del lado de la manija derecha del interruptor del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad del conductor

Relé del lado de la manija izquierda del interruptor del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad del conductor

Motor del limpiaparabrisas trasero, caja de relés de ICM (módulo del circuito integrado) (relé del limpiaparabrisas trasero)

Módulo de la ventilación de aire de los asientos delanteros

Módulo de la calefacción de los asientos delanteros

Unidad del techo solar

Relé del portón trasero

Módulo del calefactor del asiento trasero

Interruptor de emergencia, conector de enlace de datos, interruptor del elevalunas eléctrico de los pasajeros, interruptor principal del elevalunas eléctrico, solenoide de la llave, portón trasero eléctrico, telemático, módulo de control (asiento del conductor con memoria) IMS

Interruptor de la luz de freno, IBU (unidad de control de la carrocería integrada)

Relé de bloqueo de las puertas, relé de desbloqueo de las puertas

Unidad E-Call (llamada de emergencia)

IBU (unidad de control de la carrocería integrada)

[Transmisión manual y sin llave inteligente] Bloqueo de encendido e interruptor del embrague, IBU (unidad de control de la carrocería integrada), interruptor de rango de transmisión, relé del panel de fusibles del compartimiento del motor (relé de arranque)

[Con alarma antirrobo y sin llave inteligente] Caja de relés de ICM (módulo del circuito integrado) (relé de la alarma antirrobo)

[Transmisión automática] Interruptor de rango de transmisión

[IVT] Interruptor de posición

IBU (unidad de control de la carrocería integrada), ECM (módulo de control del motor) / PCM (módulo de control del tren de potencia)

Módulo de control del SRS (sistema de sujeción suplementario)

Caja de relés de ICM (módulo del circuito integrado) (relé de pliegue/despliegue del retrovisor exterior), tablero de instrumentos, módulo de control del aire acondicionado, pantalla superior, interruptor del panel de protección y luz ambiental

Unidad principal del sistema de infoentretenimiento, audio

Bloque PCB (Nombre del fusible - ABS3, EPB3, TCU3, ECU5)

Radar delantero, sensor del embrague, IBU (unidad de control de la carrocería integrada), interruptor del panel de protección, 4WD ECM (módulo de control del motor), interruptor del freno de estacionamiento electrónico y cámara de visión frontal

ECM (módulo de control del motor), PCM (módulo de control del tren de potencia), módulo de control del aire acondicionado, espejo retrovisor exterior eléctrico del conductor/pasajero

IBU (unidad de control de la carrocería integrada)

Espejo electrocrómico, cargador inalámbrico, indicador de la palanca de cambios de la transmisión automática, relé del lado de la manija izquierda del interruptor de la consola, audio, unidad principal del sistema de infoentretenimiento, módulo de control del aire acondicionado, interruptor del panel de protección, AMP (amplificador), módulo de control de los asientos delanteros con ventilación de aire, unidad E-Call (llamada de emergencia), lado de la manija izquierda/lado de la manija derecha de los faros delanteros, módulo de calefacción de los asientos traseros, módulo de calefacción de los asientos delanteros, luz de la consola superior, conector de enlace de datos, módulo de control de IMS (asiento con memoria del conductor)

Interruptor de la luz de freno, palanca de cambios de la transmisión automática

Módulo de control del SRS (sistema de sujeción suplementario)

Bloque PCB (relé del limpiaparabrisas delantero (bajo)), motor del limpiaparabrisas delantero

Unidad MDPS (dirección asistida accionada por motor)

Luz de la consola superior, tablero de instrumentos

Tablero de instrumentos, visualizador frontal

Bloque de conexiones del compartimento del motor (relé del soplador), módulo de control del aire acondicionado

Toma de corriente delantera #2 (USB), conector de la junta (JM04)

Cargador USB, IBU (unidad de control de la carrocería integrada), audio, unidad principal del sistema de infoentretenimiento, luz ambiental con sonido, toma de corriente delantera #2, AMP (amplificador), interruptor del espejo retrovisor exterior eléctrico, unidad E-Call, luz ambiental de la puerta del conductor/pasajero, caja de relés de ICM (módulo del circuito integrado) (relé de la toma de corriente), interruptor EPB

IBU (unidad de control de la carrocería integrada)

[Aire acondicionado automático] Motor del soplador, bloque de conexiones del compartimento del motor (relé del soplador)

[Aire acondicionado manual] Resistencia del soplador, módulo de control del aire acondicionado

Caja del descongelador delantero (relé del lado de la manija izquierda/lado de la manija derecha del descongelador delantero)

Interruptor multifunción

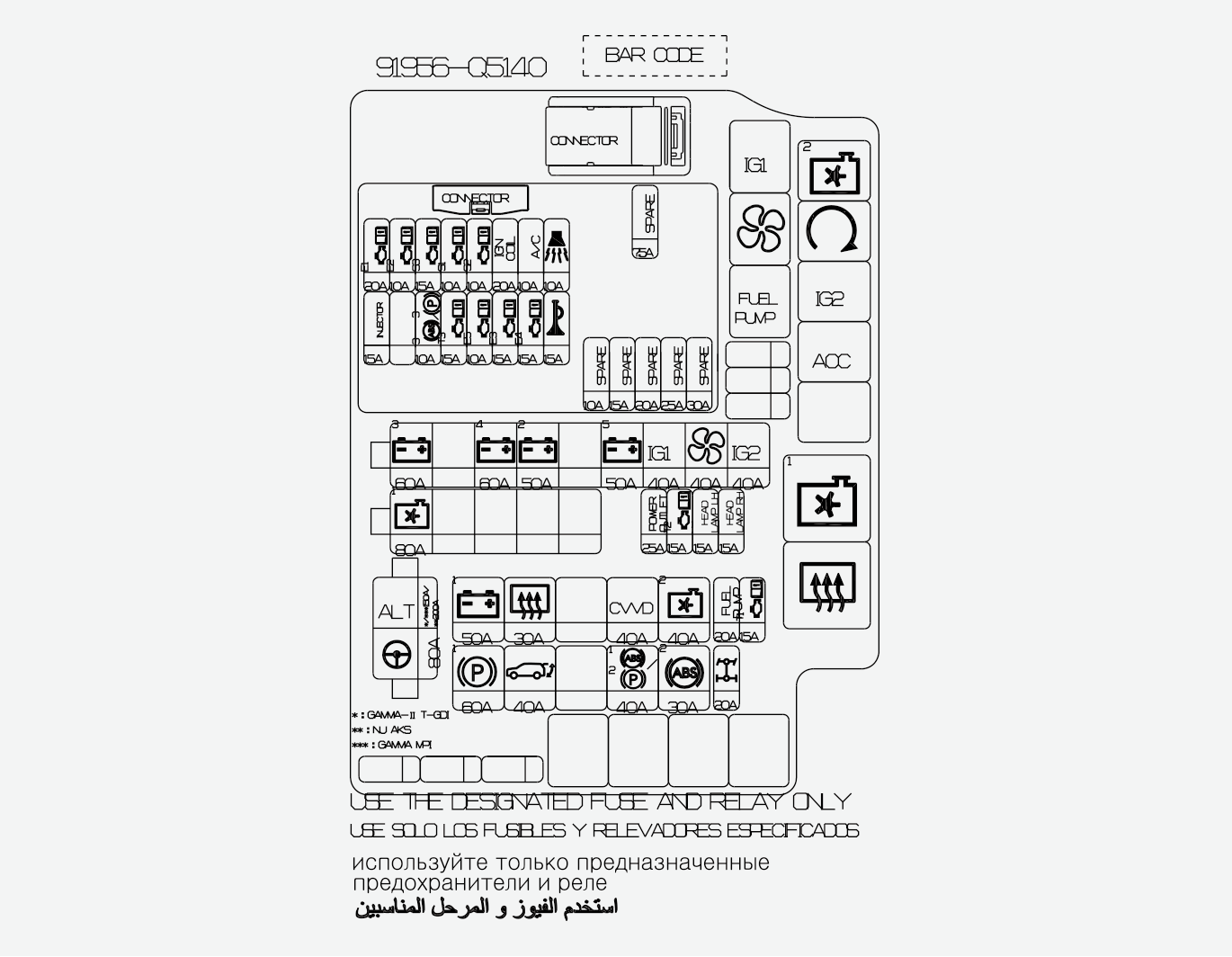

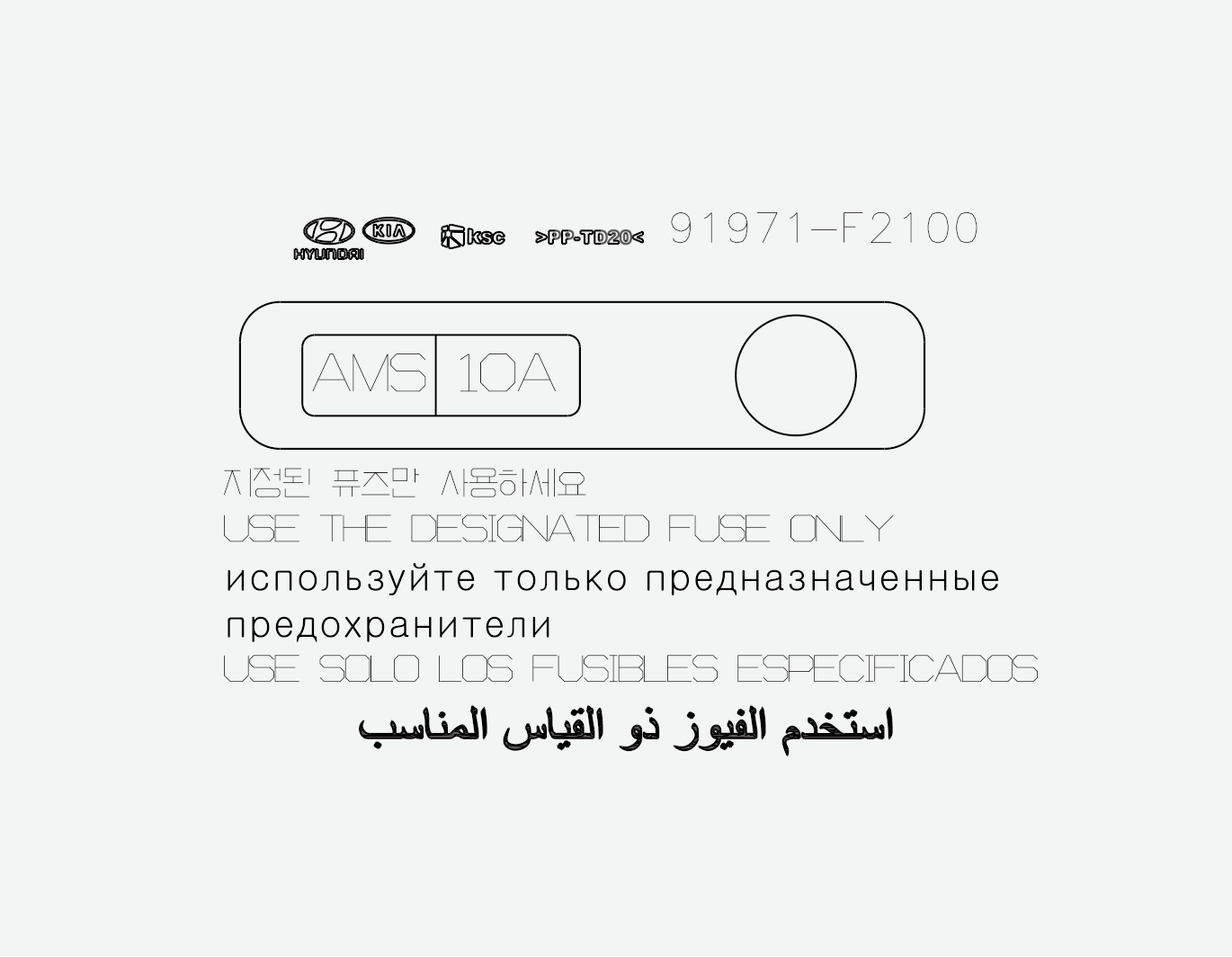

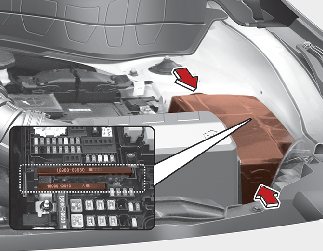

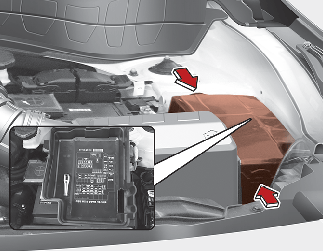

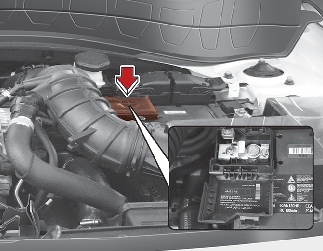

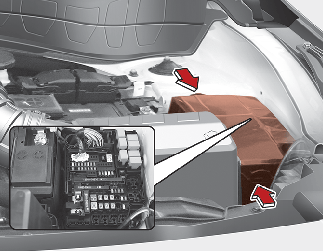

Alternador, bloque de conexiones del compartimento del motor (nombre del fusible - EPB1, portón trasero eléctrico, ABS1/EPB2, ABS2, 4WD)

Unidad MDPS (dirección asistida accionada por motor)

Caja de conexiones del panel de instrumentos (IPS1, IPS2, IPS3, IPS7, IPS10, IPS13, IPS16, IPS20)

Caja de conexiones del panel de instrumentos (nombre del fusible: ASIENTO ELÉCTRICO (ACOMPAÑANTE), ASIENTO ELÉCTRICO (CONDUCTOR), AMP, ELEVALUNAS ELÉCTRICO DCH., ELEVALUNAS ELÉCTRICO IZQ., CALEFACCIÓN DEL ASIENTO DELANTERO, TECHO SOLAR, APERTURA DEL PORTÓN TRASERO)

Caja de conexiones del panel de instrumentos (IPS4, IPS5, IPS6, IPS8, IPS9, IPS11, IPS12, IPS14)

Bloque PCB (relé principal, nombre del fusible - A/C, ALARMA ANTIRROBO, ECU3, ECU4, CLAXON)

[Con llave inteligente] Bloque de conexiones del compartimento del motor (relé ENC1, relé ACC)

[Sin llave inteligente] Interruptor de encendido

Bloque de empalmes del compartimento del motor (relé del soplador)

[Con llave inteligente] Bloque de conexiones del compartimento del motor (relé de arranque, relé ENC2)

[Sin llave inteligente] Bloque de conexiones del compartimento del motor (relé de arranque), interruptor de encendido

Caja de relés de ICM (módulo del circuito integrado) (relé de la toma de corriente)

[Smartstream G 1.6 T-GDi] TCM (módulo de control de la transmisión)

Lado izquierdo de los faros

Lado derecho de los faros

Bloque de conexiones de ICU (relé de corte automático de carga a largo plazo, nombre del fusible: CALEFACCIÓN DE LOS ASIENTOS TRASEROS, MÓDULO 1, INTERRUPTOR DEL FRENO, BLOQUEO DE PUERTAS, IBU1, AIRBAG 2)

Bloque de conexiones del compartimento del motor (relé del desempañador trasero)

[Smartstream G 1.6 T-GDi] Actuador CVVD (duración de apertura de la válvula continuamente variable)

[(Gasolina) 1.6 MPI/2.0 MPI] Bloque de empalmes del compartimento del motor (relé del ventilador de refrigeración 2, relé del ventilador de refrigeración 1)

Bloque de empalmes del compartimento del motor (relé de la bomba de combustible)

[(Gasolina) 1.6 MPI] PCM (módulo de control del tren de potencia)

[Smartstream G 1.6 T-GDi] TCM (módulo de control de la transmisión)

[(Gasolina) 2.0 MPI] PCM (módulo de control del tren de potencia)

[ESC] Módulo de control electrónico de estabilidad

Módulo del portón trasero eléctrico

[ABS] Módulo de control del sistema de frenos antibloqueo

[ESC] Módulo de control electrónico de estabilidad

[ABS] Módulo de control del sistema de frenos antibloqueo

[ESC] Módulo de control electrónico de estabilidad

4WD ECM (módulo de control del motor)

[(Gasolina) 1.6 MPI] PCM (módulo de control del tren de potencia) / ECM (módulo de control del motor) [Smartstream 1.6 T-GDi] ECM (módulo de control del motor) [(Gasolina) 2.0 MPI] PCM (módulo de control del tren de potencia)

[(Gasolina) 1.6 MPI] PCM (módulo de control del tren de potencia) / ECM (módulo de control del motor) [Smartstream G 1.6 T-GDi] ECM (módulo de control del motor)

Sensor de oxígeno (arriba/abajo)

[Todos] Válvula de control de aceite #1, válvula de control de aceite #2, relé del aire acondicionado, válvula de solenoide de control de purga, solenoide de la bomba de aceite variable

[(Gasolina) 1.6 MPI] Bloque de conexiones del compartimento del motor (relé del ventilador de refrigeración 2, relé del ventilador de refrigeración 1) [Smartstream G 1.6 T-GDi] Motor del ventilador de refrigeración, válvula solenoide de control RCV (control de la válvula de recirculación)

[(Gasolina) 2.0 MPI] Válvula de control de aceite #3, bloque de conexiones del compartimento del motor (relé del ventilador de refrigeración 2, relé del ventilador de refrigeración 1)

Bloque de empalmes del compartimento del motor (relé de la bomba de combustible)

Bobina de encendido #1~#4 [(Gasolina) 1.6 MPI] Condensador

Relé del aire acondicionado

Relé de la bocina de la alarma antirrobo

[(Gasolina) 1.6 MPI/2.0 MPI] Inyector #1~#4

ABS (sistema de frenos antibloqueo)

[ESC] Módulo de control del programa de estabilidad electrónica

[(Gasolina) 1.6 MPI] Interruptor de rango de transmisión [Smartstream 1.6 T-GDi] TCM (módulo de control de la transmisión) [(Gasolina) 2.0 MPI] Bomba de aceite eléctrica (ISG)

[(Gasolina) 1.6 MPI] PCM (módulo de control del tren de potencia) /ECM (módulo de control del motor) [Smartstream 1.6 T-GDi] ECM (módulo de control del motor), CVVD (duración de apertura de la válvula continuamente variable) [(Gasolina) 2.0 MPI] PCM (módulo de control del tren de potencia)

[(Gasolina) 1.6 MPI] PCM (módulo de control del tren de potencia)/ECM (módulo de control del motor) [Smartstream 1.6 T-GDi] ECM (módulo de control del motor) [(Gasolina) 2.0 MPI] PCM (módulo de control del tren de potencia)

[Smartstream G 1.6 T-GDi] ECM (Módulo de control del motor)

Relé del claxon
