Описание на панела с предпазители/релета
От вътрешната страна на капаците на панелите с предпазители/релета можете да намерите табелката с наименованията и номиналите на предпазителите/релетата.
Не всички описания на панелите с предпазители в това ръководство може да се отнасят за Вашия автомобил. Те са били точни към момента на отпечатване. Когато проверявате панела с предпазители на автомобила, консултирайте се с етикета.

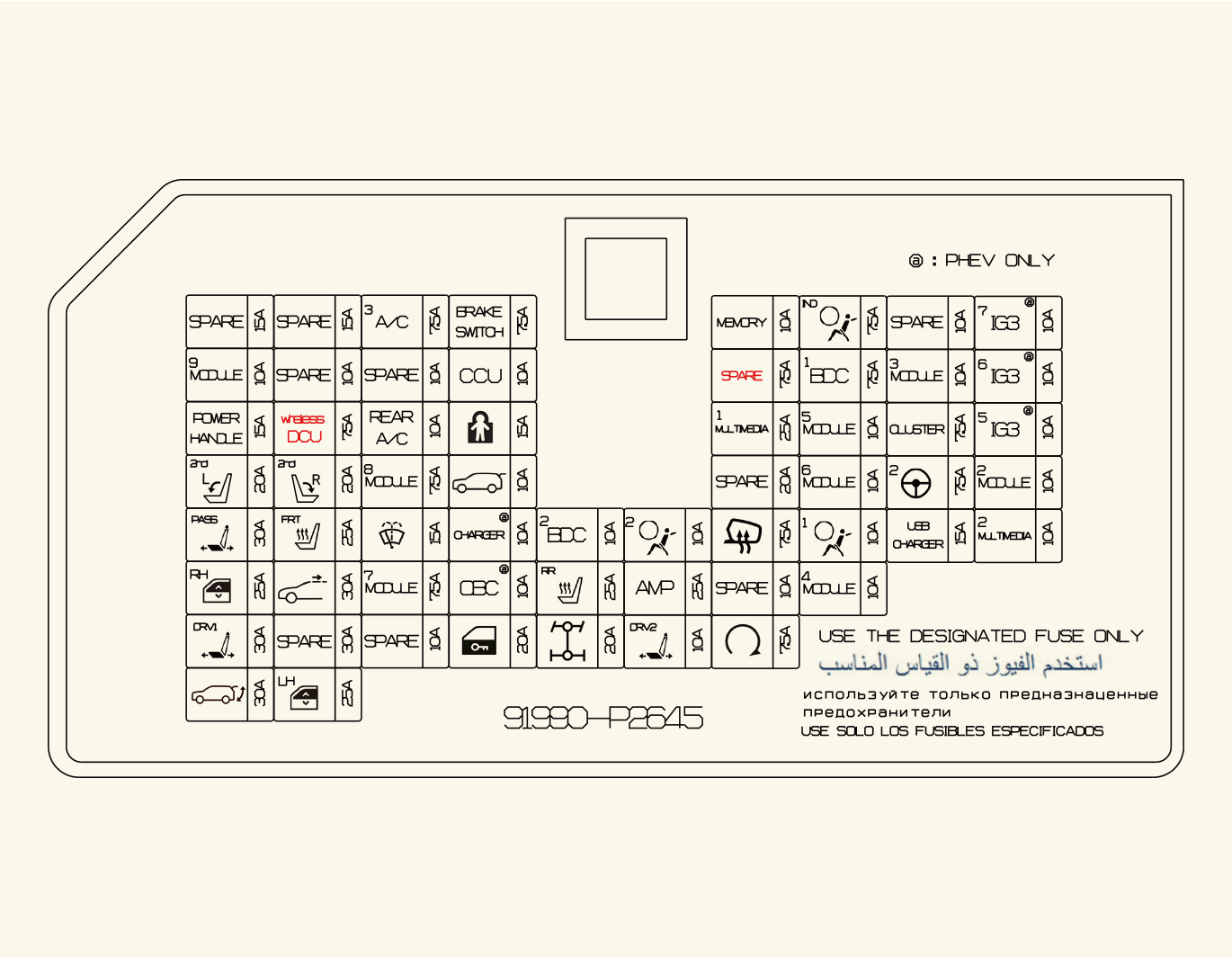

Табло с предпазители от страната на водача
|
Име на предпазителя |
Символ |
Номинал на предпазителя |
Защитен кръг |
|---|---|---|---|
|
A/C3 |
 |
7,5 A |
MTC/DATC, ERJB(РЕЛЕ НА PTC ЗА НАГРЕВАТЕЛ2) |
|
BRAKE SWITCH |
 |
7,5 A |
BDC (Body Domain Controller [управление на каросерията]), превключвател за стоп-светлини |
|
MEMORY |
 |
10A |
Арматурно табло, ISG LDC 450W, Блок на лампата за настроение, Лампа за настроение LH/RH, BDC, Блок на вградената камера, HUD, MTC/DATC, ADAS PRK ECU, Превключвател на задния климатик |
|
A/BAG IND |
 |
7,5 A |
Горна конзола |
|
MODULE9 |
 |
10A |
OBD, ключов соленоид, превключвател за опасност, многофункционален превключвател, сензор за дъжд, UIP сензор за сирена, главен превключвател на електрическия прозорец, превключвател на външната ръкохватка на водача, превключвател на външната ръкохватка на пътника, електрическо задвижване на задната врата, блок на 1-вата електрическа седалка, телематичен модул (за Русия) |
|
CCU |
 |
10A |
CCU (Централен комуникационен модул) |
|
BDC1 |
 |
7,5 A |
BDC (Body Domain Controller [управление на каросерията]) |
|
MODULE3 |
 |
7,5 A |
CCU (Централен комуникационен модул), DCU (Модул за пренос на данни), Превключвател за стоповете |
|
POWER HANDLE |
 |
15A |
Модул за настройка на наклона на телескопичния волан |
|
wireless DCU |
 |
7,5 A |
DCU (Модул за пренос на данни) |
|
RR A/CON |
 |
10A |
Превключвател на задния климатик, Мотор на вентилатора на задния климатик |
|
CHILD LOCK |
 |
15 A |
Детска ключалка на задната врата LH/RH |
|
MULTI MEDIA1 |
 |
25A |
ISG LDC 200W, CCNC (Кабина на автомобила със свързана навигация) |
|
MODULE5 |
 |
10A |
Безжично зарядно, OBD, MTC/DATC, ECM/DCM огледало, Модул на вградената камера, CCNC (Кабина на автомобила със свързана навигация), ISG LDC 200W/450W, Модул на 1-вата електрическа седалка, Усилвател, HLLD (Устройство за нивелиране на предните фарове |
|
CLUSTER |
 |
7,5 A |
Арматурно табло (Проекционен дисплей) |
|
2nd ROW SEAT FOLDING LH |
 |
20A |
Задвижващ механизъм за прибиране на 2-ра седалка отляво |
|
2nd ROW SEAT FOLDING RH |
 |
20A |
Задвижващ механизъм за прибиране на 2-ра седалка отдясно |
|
MODULE8 |
 |
7,5 A |
P_LBM (Модул с литиева батерия за паркиране) |
|
T/GATE OPEN |
 |
15A |
Ключалка на багажника |
|
MODULE6 |
 |
7,5 A |
Мултифункционален превключвател, главен превключвател за електрическите прозорци |
|
MDPS2 |
 |
7,5 A |
MDPS (Моторно задвижван серво усилвател на волана) * MDPS (Моторно задвижван серво усилвател на волана) е същият като EPS (Електрически усилватели на волана). |
|
MODULE2 |
 |
10A |
CCNC (Connected Car Navigation Cockpit) Keyboard, BDC (Body Domain Controller [управление на каросерията]), CCU (Централен комуникационен модул), USB зарядно, Модул на вградената камера, CCNC (Кабина на автомобила със свързана навигация), MTC, DCU (Модул за пренос на данни), Overhead Console, Усилвател, ADAS Модул за паркиране |
|
P/SEAT PASS |
 |
30A |
Мотор на ел. седалката на пътника |
|
S/HEATER FRT |
 |
25A |
Подгряване/вентилация на седалката от 1-вия ред, отляво/отдясно |
|
WASHER |
 |
15A |
Многофункционален превключвател |
|
BDC2 |
 |
10A |
BDC (Body Domain Controller[управление на каросерията]), превключвател на външната ръкохватка на водача, превключвател на външната дръжка на пътника, лост за ATM, модул/сензор за цифров ключ 2.0 |
|
A/BAG2 |
 |
10A |
ACU (Блок за управление на въздушните възглавници) |
|
HEATED MIRROR |
 |
7,5 A |
Външно огледало за обратно виждане с отопление ляво/дясно |
|
A/BAG1 |
 |
10A |
ACU (Блок за управление на въздушните възглавници) |
|
USB CHARGER |
 |
15A |
USB зарядно в багажника ляво/дясно, USB зарядно на 1-вия ред седалки |
|
MULTI MEDAI2 |
 |
10A |
Арматурно табло, HUD(проекционен дисплей), MTC, безжично зарядно, ADAS Модул за паркиране, Заден ъглов радар ляв/десен |
|
P/WINDOW RH |
 |
25A |
Мотор на десния електрически прозорец |
|
SUNROOF |
 |
40 A |
Мотор на панорамния люк |
|
S/HEATER RR |
 |
15A |
Нагревател на седалките от 2-рия ред ляв/десен |
|
AMP |
 |
25A |
Усилвател, ISG LDC 450W |
|
MODULE4 |
 |
10A |
Камера за изглед отпред, Модул за настройка на наклона на телескопичния волан, превключвател C/PAD, Задвижващо устройство ADAS, заден ъглов радар LH/RH, 4WD ECU, DCU(дозоращо управляващо устройство), Превключвател на конзолата, модул за паркиране ADAS, Преден радар, Преден ъглов радар ляв/десен |
|
P/SEAT DRV1 |
 |
30A |
Мотор на ел. седалката на водача |
|
DR LOCK |
 |
20A |
Заключване/отключване на всички врати |
|
4WD |
 |
20A |
4WD ECU |
|
P/SEAT DRV2 |
 |
30A |
Мотор на ел. седалката на водача |
|
START |
 |
10A |
Превключвател за запалване |
|
POWER TAILGATE |
|
15A |
Модул на електрическия багажник |
|
P/WINDOW LH |
 |
25A |
Мотор на левия електрически прозорец |
Панел с предпазители в отделението за двигателя
|
Име на предпазителя |
Символ |
Номинал на предпазителя |
Защитен кръг |
|---|---|---|---|
|
COOLING FAN |
 |
80 A |
Мотор на охлаждащия вентилатор |
|
GCU |
 |
60 A |
[D2.2] GCU (Модул за управление на подгряването) |
|
B+2 |
 |
50 A |
PDC (Power Domain Controller[управление на мощността]) |
|
W/S Heated Glass LH |
 |
50 A |
Реле за подгряването на предното стъкло ляво |
|
DCU1 |
 |
50 A |
Клеморед в двигателния отсек (реле за DCU) |
|
BLOWER |
 |
50 A |
Реле на вентилатора |
|
ABS1 |
 |
40 A |
ABS/ESC |
|
ABS4 |
 |
40 A |
ABS/ESC |
|
TRAILER1 |
 |
50 A |
Модул за ремарке |
|
MDPS |
 |
100 A |
MDPS (Моторно задвижван серво усилвател на волана) * MDPS (Моторно задвижван серво усилвател на волана) е същият като EPS (Електрически усилватели на волана). |
|
AUX BATT |
 |
60 A |
Превключвател на задния климатик, Мотор на вентилатора на задния климатик |
|
B+3 |
 |
60 A |
PDC (Power Domain Controller[управление на мощността]) |
|
B+6 |
 |
60 A |
PCB блок |
|
W/S Heated Glass RH |
 |
50 A |
Реле за подгряването на предното стъкло дясно |
|
REAR HEATED |
 |
40 A |
Реле за нагревателя на задното стъкло |
|
FUEL HEATER |
 |
40 A |
[D2.2] Реле на нагревателя на горивния филтър |
|
E-SHIFTER1 |
 |
30 A |
SCU (Ротационен контролер за превключване на предавките) |
|
B+1 |
 |
50 A |
PDC (Power Domain Controller[управление на мощността]) |
|
PTC HEATER2 |
 |
60 A |
[D2.2] Реле за нагревател PTC2 |
|
ABS2 |
 |
60 A |
ABS/ESC |
|
B+4 |
 |
50 A |
PDC (Power Domain Controller[управление на мощността]) |
|
FUEL PUMP |
 |
20 A |
Реле за горивната помпа |
|
HEAD LAMP RH |
 |
20 A |
Фар десен |
|
HEAD LAMP LH |
 |
20 A |
Фар десен ляв |
|
MODULE1 |
 |
10A |
Сирена на UIP (ултразвукова защита от проникване) |
|
PTC HEATER1 |
 |
60A |
[D2.2] Реле за нагревател PTC1 |
|
TCU3 |
 |
60 A |
[D2.2] DCT TCU |
|
EOP |
 |
60 A |
[D2.2] EOP (Ел. помпа за масло) |
|
B+5 |
 |
50 A |
PDC (Power Domain Controller[управление на мощността]) |
|
TRAILER2 |
 |
20 A |
Модул за ремарке |
|
TRAILER3 |
 |
20 A |
Модул за ремарке |
|
TCU1 |
 |
15 A |
[G2.5] TCU |
|
AMS |
 |
10 A |
Сензор за батерията |
|
E-SHIFTER2 |
 |
10 A |
SCU (Ротационен контролер за превключване на предавките), Превключвател на конзолата |
|
DCU2 |
 |
20 A |
[D2.2] DCU (Контролен модул за дозиране) |
|
DCU3 |
 |
20 A |
[D2.2] DCU (Контролен модул за дозиране) |
|
DCU4 |
 |
20 A |
[D2.2] DCU (Контролен модул за дозиране) |
|
A/CON1 |
 |
10 A |
MTC/DATC |
|
Име на предпазителя |
Символ |
Номинал на предпазителя |
Защитен кръг |
|---|---|---|---|
|
IG1 |
 |
40 A |
PCB блок (IG1 реле, ACC реле) |
|
IG2 |
 |
40 A |
PCB блок (IG2 реле), Реле за стартиране |
|
FRT WIPER2 |
 |
7,5 A |
BDC (Body Domain Controller[управление на каросерията]), ECU (Контролен модул за двигателя) |
|
SENSOR6 |
 |
20 A |
[Smartstream D2.2] преден/заден сензор за азотни оксиди, сензор за частици [Smartstream G3.5] сензор за кислород (повишаване2/понижаване2) |
|
SENSOR1 |
 |
20 A |
[Smartstream D2.2] преден/заден сензор за азотни оксиди, среден сензор за азотни оксиди [Smartstream G2.5] бобина #1/#2/#3/#4 [Smartstream G3.5] бобина 1/2/3/4/5/6 |
|
ECU2 |
 |
10 A |
ECU (Контролен модул за двигателя) |
|
SENSOR5 |
 |
10 A |
Реле за горивната помпа [Smartstream D2.2] реле за горивната помпа, реле за нагревателя на горивния филтър, клапан за управление на налягането |
|
SENSOR8 |
 |
10 A |
[Smartstream D2.2] GCU (Модул за управление на подгряването), отопление на горивния филтър |
|
SENSOR9 |
 |
20 A |
[Smartstream D2.2] клапан за високо налягане на входа на горивната помпа [Smartstream G3.5] ECU (Контролен модул за двигателя) [Smartstream G2.5] ECU (Контролен модул за двигателя) |
|
SENSOR3 |
 |
20 A |
ECU (Контролен модул за двигателя) |
|
SENSOR2 |
 |
15 A |
[Smartstream D2.2] сензор за кислород (№1/№2) [Smartstream G2.5] сензор за кислород (повишаване 1/понижаване 1) [Smartstream G3.5] сензор за кислород (повишаване/понижаване) |
|
FRT WIPER1 |
 |
30 A |
PCB блок (реле на предните чистачки силно, слабо) |
|
RR WIPER |
 |
15 A |
PCB блок (реле на задната чистачка) |
|
HORN |
 |
15 A |
PCB блок (реле на клаксона) |
|
A/CON2 |
 |
10 A |
PCB блок (реле на компресора на климатика) |
|
B/ALARM HORN |
 |
15 A |
PCB блок (реле на клаксона за алармата против крадци) |
|
E-SHIFTER3 |
 |
7,5 A |
SCU (Ротационен контролер за превключване на предавките), Превключвател на конзолата |
|
TCU2 |
 |
10 A |
[Smartstream D2.2] DCT TCM (Контролен модул на скоростната кутия), лост на ATM |
|
SENSOR4 |
 |
10 A |
Охлаждащ вентилатор [Smartstream D2.2] електромагнит за регулиране на струята за охлаждане на маслото, електрическа водна помпа, превключвател за стоповете, сензор за нивото на маслото [Smartstream G2.5] електромагнит за регулиране на входа, постоянен контрол на разпределителния вал, електрически термостат, електромагнитен клапан за контрол на пречистването [Smartstream G3.5] електромагнит за регулиране на входа, постоянен контрол на разпределителния вал, регулируема маслена помпа, електромагнитен клапан за контрол на пречистването |
|
SENSOR7 |
 |
15 A |
[Smartstream D2.2] електрически VGT, PTC отоплител на картерните газове, клапан на маслената помпа, EGR охлаждащ клапан, PTC реле на отоплителя [Smartstream G2.5] инжектор №1/№2/№3/№4 [Smartstream G3.5] инжектор 1/2/3/4/5/6 |
|
ECU1 |
 |
15 A |
ECU (Контролен модул за двигателя) |
|
ABS3 |
 |
7,5 A |
Контролен модул на ESP (Електронна програма за стабилност) |
|
POWER OUTLET2 |
 |
20 A |
Захранващ контакт на задната конзола |
|
POWER OUTLET1 |
 |
20 A |
Захранващ контакт в багажното отделение |
В следващата таблица са дадени типовете на релетата.
|
Име на реле |
Символ |
ТИП |
|---|---|---|
|
DCU Relay |
 |
МИКРО |
|
Start Relay |
 |
МИКРО |
|
Fuel Pump Relay |
 |
МИКРО |
|
W/S Heated Glass #2 Relay |
 |
МИКРО |
|
Fuel Filter Heating Relay |
 |
МИКРО |
|
PTC Heater #1 Relay |
 |
МИКРО |
|
PTC Heater #2 Relay |
 |
МИКРО |
|
W/S Heated Glass #1 Relay |
 |
МИКРО |
|
Blower Relay |
 |
MINI |
|
Rear Heated Relay |
 |
МИКРО |
Панел с предпазители в отделението за двигателя (капак на полюсите на батерията)
