Popis panela s poistkami/relé

Za krytmi panela poistiek/relé nájdete štítok s poistkami/relé, ktorý opisuje názov a kapacitu jednotlivých poistiek/relé.

POZNÁMKA

Nie všetky popisy poistkových panelov v tejto príručke sa môžu vzťahovať na vaše vozidlo. Opis jej presný v čase tlače. Keď kontrolujte panel s poistkami vo vašom vozidle, pozrite si štítok na paneli poistiek.

Bočný poistkový panel na strane vodiča

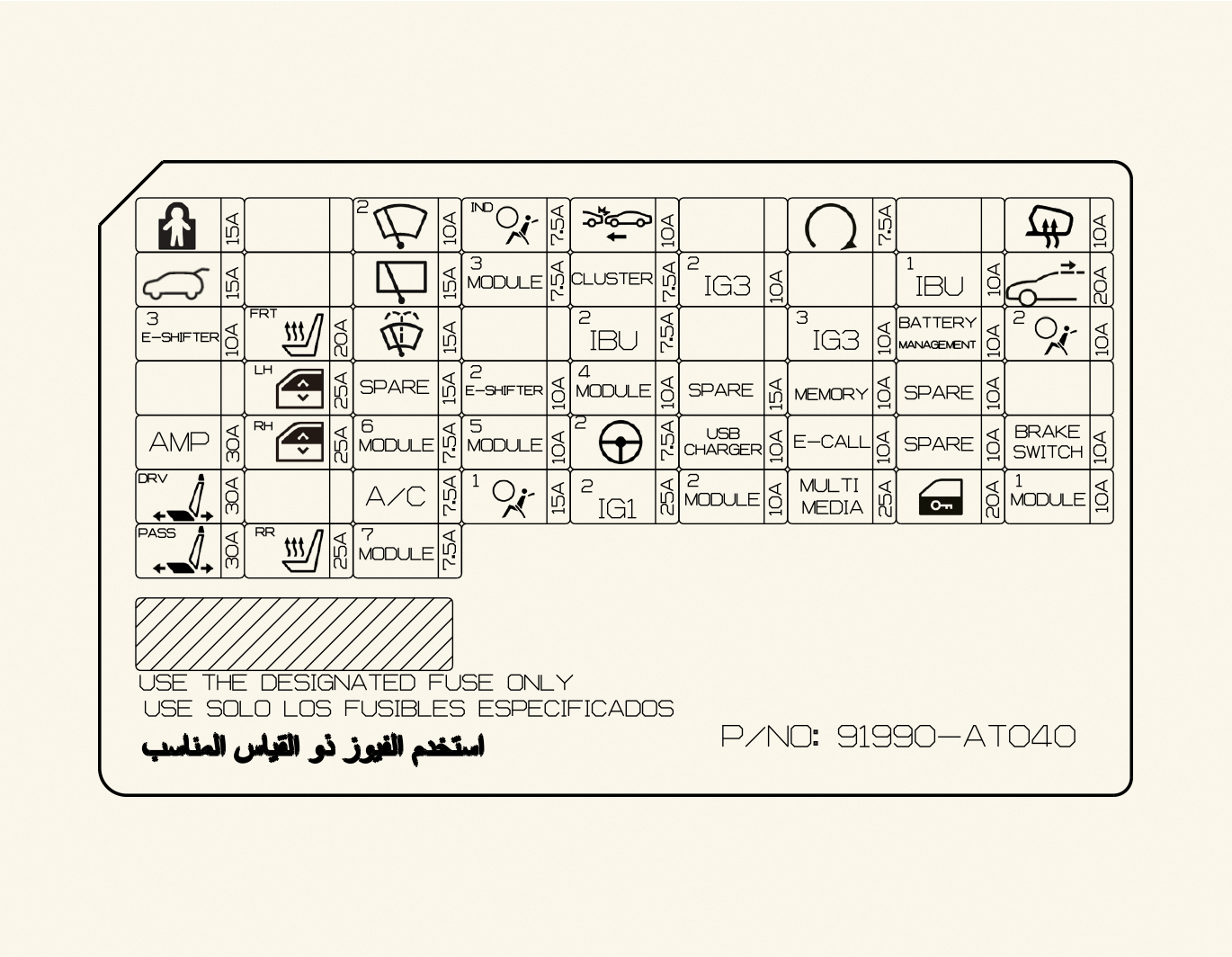

Pre vozidlá HEV

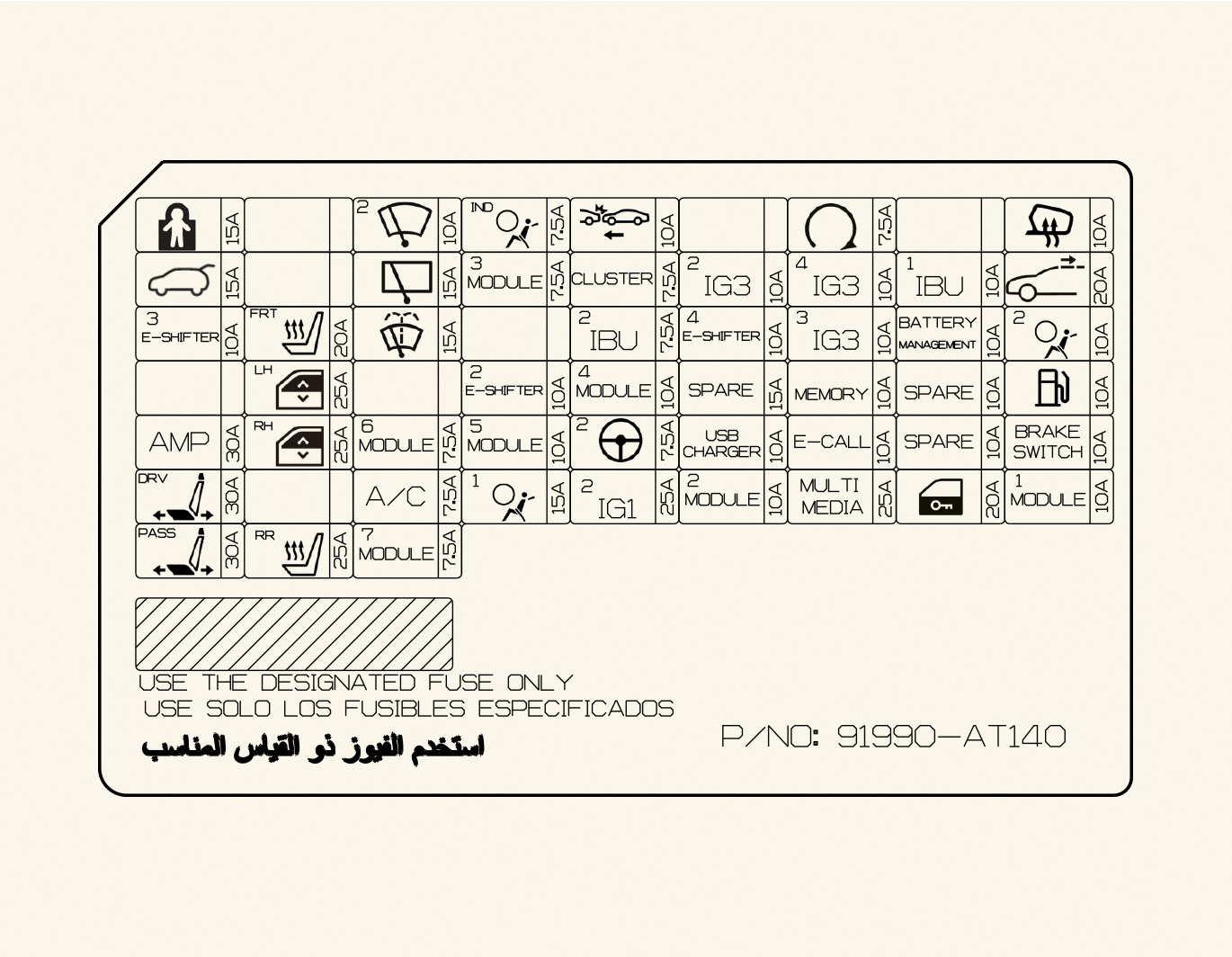

Pre vozidlá PHEV

Svorkovnica ICU

Názov poistky

Symbol

Hodnota poistky

Chránený obvod

AMP

30 A

AMP (zosilňovač)

P/SEAT DRV

30 A

Spínač bedrovej opierky vodiča, spínač posuvu sedadla vodiča, riadiaci modul IMS (integrovaný pamäťový systém)

P/WINDOW LH

25 A

SPÍNAČ/MODUL ZADNÝCH ELEKTRICKÝCH OKIEN LH, SPÍNAČ/MODUL ELEKTRICKÝCH OKIEN NA STRANE VODIČA (LHD), SPÍNAČ/MODUL ELEKTRICKÝCH OKIEN NA STRANE SPOLUJAZDCA (RHD)

P/SEAT PASS

30 A

Spínač elektrického sedadla spolujazdca

S/HEATER

(FRONT)

20 A

Riadiaci modul ventilácie predných sedadiel, riadiaci modul ohrievania predných sedadiel

S/HEATER (REAR)

25 A

Riadiaci modul ohrevu zadných sedadiel

P/WINDOW RH

25 A

SPÍNAČ/MODUL ZADNÝCH ELEKTRICKÝCH OKIEN RH, SPÍNAČ/MODUL ELEKTRICKÝCH OKIEN NA STRANE VODIČA (RHD), SPÍNAČ/MODUL ELEKTRICKÝCH OKIEN NA STRANE SPOLUJAZDCA (LHD)

T/GATE

15 A

Relé zadných dverí

DR LOCK

20 A

Relé centrálneho uzamknutia/odomknutia dverí, relé blokovacieho systému

MULTI MEDIA

25 A

Hlavná jednotka audia/navigácie

E-CALL

10 A

Jednotka E-Call

MEMORY

10 A

Prístrojová doska, čelný displej, osvetlenie vozidla, modul ovládania klimatizácie

START

7,5 A

Relé poplašného zariadenia proti vlámaniu, HPCU, IBU

E-SHIFTER3

10 A

SCU, elektronický ovládač radenia

MODULE6

7,5 A

IBU (INTEGROVANÁ RIADIACA JEDNOTKA KAROSÉRIE)

MODULE3

7,5 A

Stropná konzola, multifunkčný spínač, spínač brzdového svetla

A/BAG1

15 A

Riadiaca jednotka SRS (doplnkový zabezpečovací systém)

WASHER

15 A

Ovládacia páka ostrekovača

MODULE1

10 A

ZAMYKANIE KĽÚČOM, MODUL NA OVLÁDANIE KLIMATIZÁCIE, NABÍJACIE SVETLO (PLUG-IN HYBRID VOZIDLO), SPÍNAČ PRE PRÍPAD NEBEZPEČENSTVA, DAŽĎOVÝ SENZOR, DIAĽKOVÉ OVLÁDANIE NA VOLANT

IBU1

10 A

IBU (INTEGROVANÁ RIADIACA JEDNOTKA KAROSÉRIE), PREPÍNAČ REŽIMU SPORT

MODULE2

10 A

IBU, ADAS PARKING ECU, E-CALL, HLAVNÁ JEDNOTKA AUDIA/NAVIGÁCIE, spojovací blok v priestore motora (P/OUTLET relé)

A/BAG IND

7,5 A

PRÍSTROJOVÁ DOSKA (OVLÁDACÍ MODUL SRS)

IBU2

7,5 A

IBU (integrovaná riadiaca jednotka karosérie)

MODULE4

10 A

IBU, ADAS PARKING ECU, JEDNOTKA VESS, PREDNÁ KAMERA, SPÍNAČ POISTKY, STREDOVÁ KONZOLA, ZADNÝ ROHOVÝ RADAR

A/CON

7,5 A

MODUL NA OVLÁDANIE KLIMATIZÁCIE, spojovací blok v priestore motora (VENTILÁTOR, PTC RELÉ), KOMPRESOR KLIMATIZÁCIE

A/BAG2

10 A

Riadiaca jednotka SRS (doplnkový zabezpečovací systém)

CLUSTER

7,5 A

PRÍSTROJOVÁ DOSKA, ČELNÝ DISPLEJ

MODULE5

10 A

ZARIADENIE NA VYROVNANIE SVETLOMETOV, HLAVNÁ JEDNOTKA AUDIA/NAVIGÁCIE, SYSTÉM BEZDRÔTOVÉHO NABÍJANIA SMARTFÓNU, JEDNOTKA E-CALL, MODUL NA OVLÁDANIE KLIMATIZÁCIE, SVETLO NA STROPNEJ KONZOLE, ELEKTROCHROMATICKÉ ZRKADLO, AMP (ZOSILŇOVAČ), OVLÁDACÍ MODUL VYHRIEVANIA SEDADIEL

MODULE7

7,5 A

ADAS PARKING ECU, PREVODNÍK STRIEDAVÉHO PRÚDU, ELEKTROMOTOR VENTILÁTORA, OVLÁDACÍ MODUL VYHRIEVANIA SEDADIEL

BRAKE SWITCH

10 A

IBU (integrovaná riadiaca jednotka karosérie), spínač brzdového svetla

MDPS2

7,5 A

Jednotka MDPS (motorom poháňaný posilňovač riadenia)

* MDPS (motorový posilňovač riadenia) je rovnaký ako EPS (elektrický posilňovač riadenia)

SUNROOF

20 A

JEDNOTKA STREŠNÉHO OKNA

HEATED MIRROR

10 A

Vonkajšie vyhrievané zrkadlo

IG3 2

10 A

BATTERY MANAGEMENT SYSTEM

IG3 3

10 A

PALUBNÁ NABÍJAČKA, HPCU, spojovací blok v priestore motora (BATTÉRIA C/relé VENTILÁTORA), KOMPRESOR KLIMATIZÁCIE

IG3 4

10 A

HLAVNÁ JEDNOTKA AUDIA/NAVIGÁCIE, NABÍJACIE IND, PRÍSTROJOVÁ DOSKA, MODUL NA OVLÁDANIE KLIMATIZÁCIE, JEDNOTKA OHRIEVAČA HV PTC

CHILD LOCK

15 A

Systém elektronickej detskej poistky

FRT WIPER2

10 A

Motor predného stierača

FCA

10 A

Predný radar

RR WIPER

15 A

Relé zadného stierača, motor zadného stierača

E-SHIFTER4

10 A

SCU, elektronický ovládač radenia

BMS

10 A

Riadiaci systém batérie

USB CHARGER

10 A

NABÍJAČKA USB (PREDNÁ ODKLADACIA PRIEHRADKA/SEDADLO DRV/PASS)

IG1 2

25 A

Spojovací blok v priestore motora (SVORKOVNICA PCB POISTKA – IEB4, ECU3, DCT3, EWP3)

FUEL FILLER DOOR

10 A

Otvorenie dvierok palivovej nádrže

E-SHIFTER2

10 A

SCU, elektronický ovládač radenia

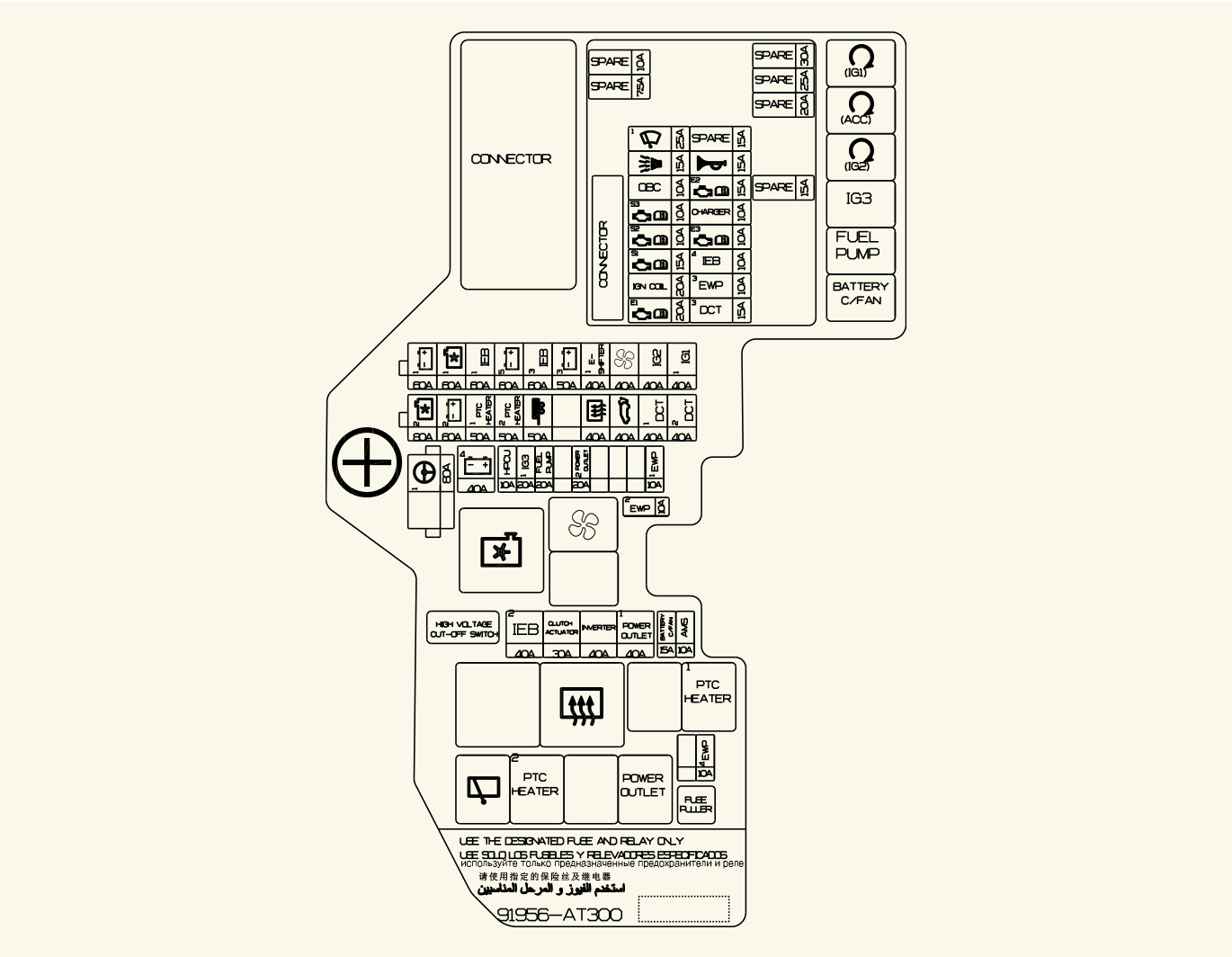

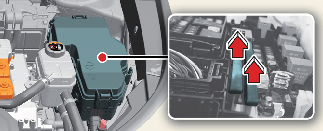

Poistkový panel v motorovom priestore

Spojovací blok motorového priestoru

Názov poistky

Symbol

Hodnota poistky

Chránený obvod

MULTI FUSE

C/FAN2

80 A

Elektromotor ventilátora

MULTI FUSE

PTC HEATER1

50 A

RELÉ OHRIEVAČA PTC #1

B+2

60 A

SPOJOVACÍ BLOK ICU (IPS)

MULTI FUSE

MDPS 1

80 A

Jednotka MDPS (motorom poháňaný posilňovač riadenia)

* MDPS (motorový posilňovač riadenia) je rovnaký ako EPS (elektrický posilňovač riadenia)

REAR HEATED

40 A

Svorkovnica motorového priestoru (relé zadného vykurovacieho telesa)

MULTI FUSE

POWER TAILGATE

40 A

Elektricky ovládané piate dvere

E-SHIFTER1

40 A

SCU

MULTI FUSE

B+3

50 A

SVORKOVNICA ICU (POISTKA – DETSKÁ POISTKA, E-RADIČ 3, P/WDW LH, P/WDW RH, T/DVERE OTVORENÉ, AMP, P/SEDADLO DRV, P/SEDADLO PASS, S/OHRIEVAČ PREDNÝ, S/OHRIEVAČ ZP), EWP2

MULTI FUSE

TRAILER

50 A

Modul prívesu

FUEL PUMP

20 A

Svorkovnica motorového priestoru (relé palivového čerpadla)

MULTI FUSE

BLOWER

40 A

Spojovací blok v priestore motora (relé dúchadla)

MULTI FUSE

B+4

40 A

SPOJOVACÍ BLOK ICU (POISTKA - MULTIMÉDIA, E-CALL, A/BAG2, BRZDOVÝ SPÍNAČ, MODUL1, VEKO PALIVA, IBU1, STREŠNÉ OKNO, SPRÁVA BATÉRIE, UZAMYKANIE DVERÍ

B+1

60 A

SPOJOVACÍ BLOK ICU (IPS)

AMS

10 A

SNÍMAČ BATÉRIE (PHEV)

FUSE

IEB2

40 A

Integrovaná jednotka elektrickej brzdy

IEB3

60 A

Integrovaná jednotka elektrickej brzdy

MULTI FUSE

IEB1

60 A

Integrovaná jednotka elektrickej brzdy

IG3 1

20 A

IGNITION3 RELAY

FUSE

BATTERY C/FAN

15 A

Batéria chladiaceho ventilátora

HPCU

10 A

Riadiaca jednotka hybridného napájania

EWP2

10 A

BATÉRIA ELEKTRICKÉHO VODNÉHO ČERPADLA

FUSE

POWER OUTLET2

20 A

Predná elektrická zásuvka

EWP1

10 A

Motor pre elektrické vodné čerpadlo

MULTI FUSE

PTC HEATER2

50 A

RELÉ OHRIEVAČA PTC #2

DCT1

40 A

DVOJSPOJKOVÁ PREVODOVKA

DCT2

40 A

DVOJSPOJKOVÁ PREVODOVKA

C/FAN1

60 A

ELEKTROMOTOR VENTILÁTORA

B+5

60 A

SPOJOVACÍ BLOK MOTOROVÉHO PRIESTORU PCB

IG2

40 A

SVORKOVNICA ICU (POISTKA – OSTREKOVAČ, A/C, MODUL 6, MODUL 7, STIERAČ ZP)

IG1 1

40 A

SVORKOVNICA ICU (POISTKA – MODUL 2, USB NABÍJAČKA, A/BAG1, IBU2, MDPS2, PRÍSTROJOVÁ DOSKA, MODUL 3, A/BAG IND, MODUL 4, MODUL 5, E-RADIČ 2, FCA, ING1 2)

FUSE

CLUTCH ACTRUATOR

30 A

AKTIVÁTOR MOTOROVEJ SPOJKY (HPCU)

INVERTER

40 A

PREVODNÍK STRIEDAVÉHO PRÚDU

POWER OUTLET1

40 A

Predná elektrická zásuvka

EWP4

10 A

Motor pre elektrické vodné čerpadlo

PCB blok

Názov poistky

Symbol

Hodnota poistky

Chránený obvod

SENSOR1

15 A

Snímač kyslíka (hore/dole)

ECU2

15 A

ECM (RIADIACI MODUL MOTORA)

SENSOR3

10 A

RELÉ PALIVOVÉHO ČERPADLA

SENSOR2

10 A

REGULAČNÝ VENTIL OLEJA, ELEKTROMAGNETICKÝ VENTIL REGULÁCIE ODVZDUŠŇOVANIA, OVLÁDANIE VENTILU VARIABILNÉHO OLEJOVÉHO ČERPADLA, RELÉ ELEKTROMOTORA VENTILÁTORA, IZOLAČNÝ VENTIL PALIVOVEJ NÁDRŽE (PHEV)

FRT WIPER1

25 A

Motor predného stierača

ECU 3

10 A

ECM (RIADIACI MODUL MOTORA)

IEB 4

10 A

Integrovaná jednotka elektrickej brzdy

EWP 3

10 A

Motor pre elektrické vodné čerpadlo

OBC

10 A

PALUBNÁ NABÍJACIA JEDNOTKA (PHEV)

ECU1

20 A

ECM (RIADIACI MODUL MOTORA)

B/ALARM HORN

15 A

RELÉ HÚKAČKY ZABEZPEČOVACIEHO SYSTÉMU

IGN COIL

20 A

Cievka zapaľovania č. 1/ č. 2/ č. 3/ č. 4

CHARGER

10 A

RELÉ UZAMKNUTIA/ODOMKNUTIA NABÍJAČKY (PHEV)

DCT3

15 A

DVOJSPOJKOVÁ PREVODOVKA

Relé

Typy relé nájdete v nasledujúcej tabuľke.

Názov relé

Symbol

TYP

Fuel Pump Relay

MICRO

PTC Heater1 Relay

MICRO

Blower Relay

MICRO

Rear Heated Relay

MINI

IG3 Relay

MICRO

Battery Cooling Fan Relay (HEV)

MICRO

PDM (IG1) RELAY

MICRO

PDM (ACC) RELAY

MICRO

PDM (IG2) RELAY

MICRO

COOLING FAN MOTOR RELAY

MICRO

PTC HEATER2 RELAY

MICRO

POWER OUTLET

MICRO

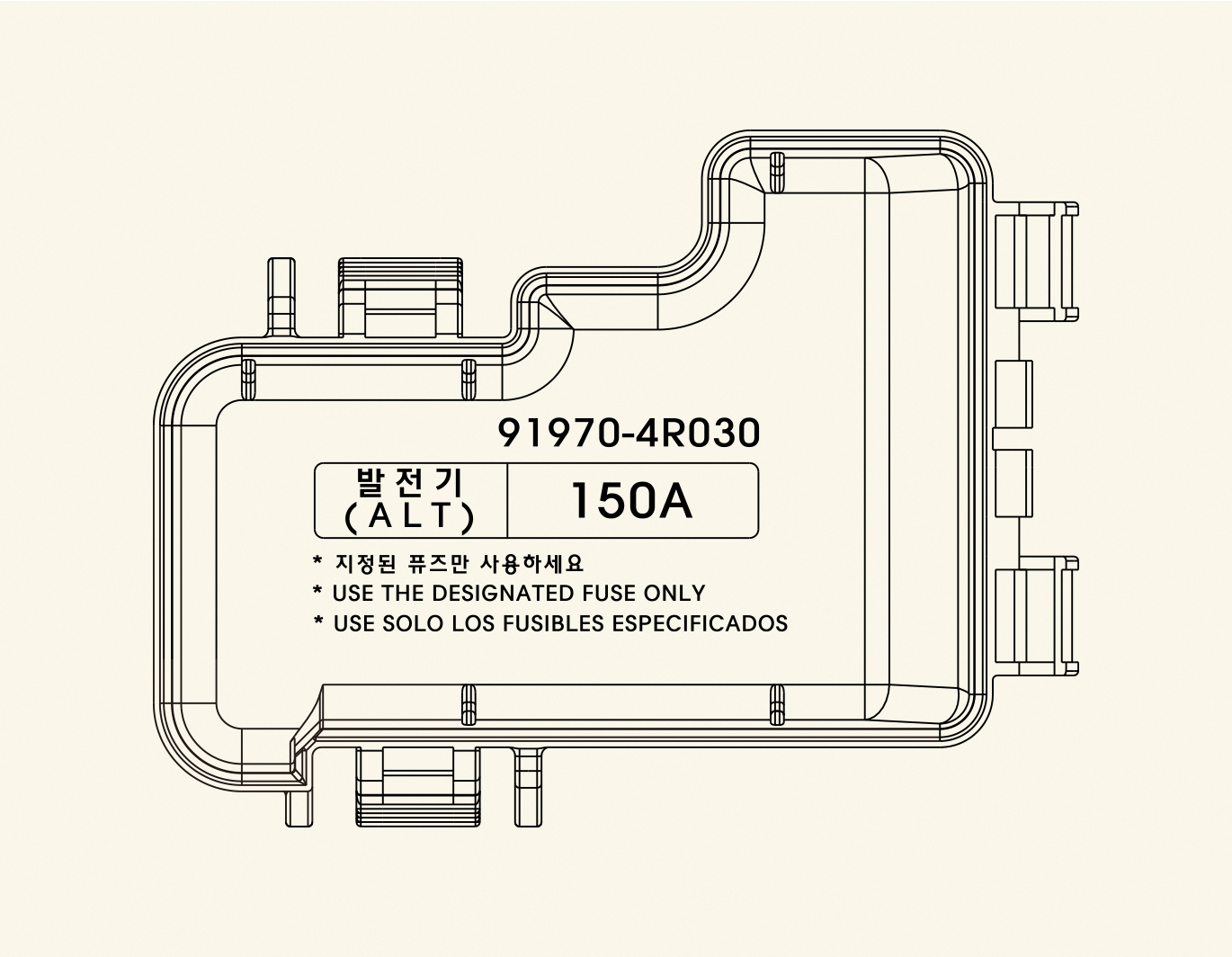

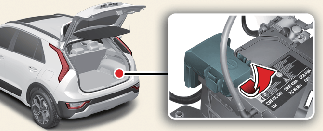

Poistkový panel v priestore pre motor (kryt svorky batérie) (pre Plug-in Hybrid)
