* Faktyczny wygląd ładowarki oraz sposób ładowania może różnić się w zależności od producenta ładowarki.

1. Wcisnąć pedał hamulca i zaciągnąć hamulec postojowy.

2. Przestawić wszystkie przełączniki do położenia OFF (wyłączenia), przestawić na P (parkowanie) i wyłączyć pojazd. Jeśli ładowanie zostało zapoczątkowane bez ustawienia biegu w położeniu P (parkowanie), ładowanie rozpocznie się po ustawieniu biegu w pozycji P (parkowanie).

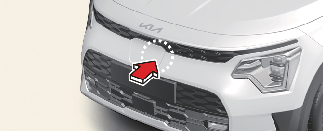

3. Otworzyć drzwiczki ładowania.



   Więcej szczegółów można znaleźć w rozdziale Więcej informacji.

4. Sprawdzić pod kątem wszelkich zanieczyszczeń na złączu i otworze ładowania.

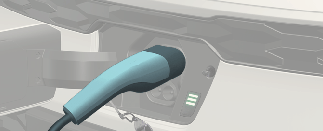

5. Przytrzymać uchwyt złącza ładowania i przyłączyć go do gniazda ładowania pojazdu. Wsunąć złącze do oporu. Jeżeli złącze ładowania i stacja ładowania nie są poprawnie podłączone, może to spowodować pożar.

   Więcej szczegółów można znaleźć w rozdziale Więcej informacji.

6. Aby rozpocząć ładowanie należy podłączyć wtyk ładowania do gniazda elektrycznego stacji ładowania sieciowego.

7. Sprawdzić, czy kontrolka ładowania () akumulatora wysokiego napięcia na tablicy wskaźników jest włączona. Ładowanie nie jest aktywne, gdy kontrolka ładowania () jest wyłączona. Jeśli złącze ładowania i wtyk ładowania nie są prawidłowo podłączone, należy je odłączyć i ponownie podłączyć, aby rozpocząć ładowanie.

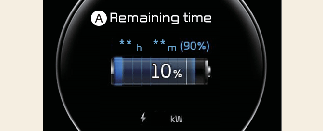

8. Po rozpoczęciu ładowania na tablicy wskaźników przez około 1 minutę wyświetlany jest szacowany czas ładowania.

   Po otwarciu drzwi od strony kierowcy podczas ładowania szacowany czas ładowania jest wyświetlany na tablicy wskaźników przez około 1 minutę. Gdy ustawione jest zaplanowane ładowanie lub włączony klimatyzator/nagrzewnica, szacowany czas ładowania jest wyświetlany jako „--”.



   A: Pozostały czas

Podczas ładowania akumulatora wysokonapięciowego jego poziom naładowania można sprawdzić z zewnątrz pojazdu.

Więcej szczegółów można znaleźć w rozdziale Więcej informacji.

1. Po ukończeniu ładowania wyjąć wtyk ładowania z gniazda elektrycznego stacji ładującej AC.



2. Chwycić za uchwyt złącza ładowania i wyjąć je z gniazda.



3. Należy pamiętać o dokładnym zamknięciu pokrywy ładowania.

4. Zamknąć zaślepki ochronne złącza ładowania i wtyczki ładowania, aby chronić je przed obcymi substancjami.

5. Jeśli używane jest osobiste złącze ładowania, należy je przechowywać w przedziale kablowym.

UWAGA

• Jeżeli otwarcie pokrywy ładowania jest niemożliwe z powodu mrozu, należy delikatnie usunąć lód znajdujący się wokół pokrywy ładowania. Nie otwierać pokrywy siłą. Próba otwarcia pokrywy ładowania siłą może doprowadzić do jej uszkodzenia.

• Wybrać opcję EV → ustawienia ikony na ekranie → Tryb blokowania złącza ładowania w systemie multimedialnym. Złącze ładowania jest blokowane we wlocie w różnym czasie, w zależności od wybranego trybu.

  • Tryb Zawsze zablokowane: Złącze zostaje zablokowane po włożeniu złącza ładowania do gniazda.

  • Tryb Blokowanie podczas ładowania: Złącze zostaje zablokowane po rozpoczęciu ładowania.

  System multimedialny może zmienić się po aktualizacji. Więcej informacji znajduje się w podręczniku w systemie multimedialnym i szybkiej instrukcji obsługi.

• Nawet jeśli ładowanie jest możliwe, gdy przycisk EV znajduje się w pozycji ON/START, dla własnego bezpieczeństwa należy rozpocząć ładowanie, gdy przycisk EV jest w pozycji OFF, a pojazd jest ustawiony w pozycji P (parkowanie). Po rozpoczęciu ładowania można korzystać z elementów elektrycznych takich, jak radio, wciskając przycisk EV w położenie ACC lub ON (Wł.).

• Podczas ładowania AC odbiór radiowy może być zły.

• Podczas ładowania nie można zmienić biegu z P (parkowanie) na inny.

• Czas ładowania akumulatora wysokonapięciowego może się różnić w zależności od stanu akumulatora, specyfikacji ładowarki i temperatury otoczenia.
