Obsługa

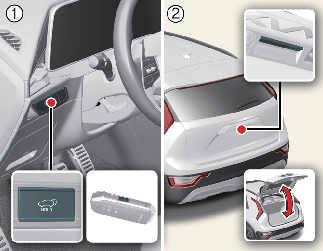

1. Nacisnąć i przytrzymać przycisk otwierania/zamykania elektrycznej klapy tylnej wewnątrz pojazdu lub na inteligentnym kluczyku przez 1 sekundę. Elektryczna klapa tylna otworzy się i wyemitowany zostanie sygnał ostrzegawczy.

   Nacisnąć i przytrzymać przycisk otwierania/zamykania elektrycznej klapy tylnej wewnątrz pojazdu lub na inteligentnym kluczyku, aby zamknąć tę klapę.

   • Po otwarciu klapy tylnej nacisnąć ponownie przycisk otwierania/zamykania elektrycznej klapy tylnej, aby wstrzymać prace tej klapy.

   • Jeśli przycisk otwierania/zamykania elektrycznej klapy tylnej zostanie zwolniony podczas zamykania tej klapy lub jeśli kluczyk nie znajduje się w zasięgu działania (ok. 10 m [33 stopy] od pojazdu), działanie klapy tylnej zostanie przerwane i przez 5 sekund będzie rozlegać się dźwięk ostrzegawczy.

2. Klapa tylna będzie się otwierać lub zamykać i będzie rozlegać się dźwięk ostrzegawczy, gdy przycisk otwierania/zamykania klapy tylnej znajdzie się na zewnątrz pojazdu.

   Po zablokowaniu pojazdu nacisnąć przycisk otwierania/zamykania elektrycznej klapy tylnej na inteligentnym kluczyku na zewnątrz pojazdu.

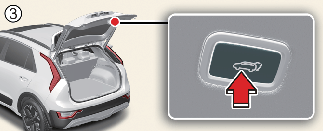

3. Nacisnąć przycisk otwierania/zamykania klapy tylnej wewnątrz komory tej klapy. Klapa tylna otworzy się lub zamknie i wyemitowany zostanie sygnał ostrzegawczy.

Warunki pracy

• Gdy bieg znajduje się w położeniu P (parkowanie), a pojazd jest włączony

• Gdy pojazd jest wyłączony

Warunki niedziałania

• Prędkość pojazdu wynosi powyżej 3 km/h (1,8 mph)

Warunki pracy

• Jeśli elektryczna klapa tylna wykryje przeszkodę

Warunki niedziałania

• Jeśli wykryty opór działa poniżej pewnego poziomu

• Jeśli klapa tylna jest prawie całkowicie zamknięta, blisko zatrzaśnięcia

• Jeśli wystąpiło silne uderzenie bez spowodowania przeszkód

OSTRZEŻENIE

• Pod żadnym pozorem nie wolno pozostawiać w pojeździe dzieci ani zwierząt bez opieki. Elektryczna klapa tylna może być obsługiwana przez dzieci. Może to skutkować urazem ich ciała lub ciała innych osób oraz uszkodzeniem pojazdu.

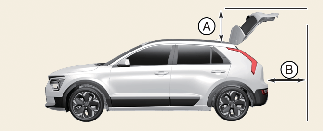

• Przed uruchomieniem elektrycznej klapy tylnej lub inteligentnej klapy tylnej należy upewnić się, że na drodze jej ruchu nie znajdują się żadne osoby ani przedmioty. Uderzenie elektryczną klapą tylną może być przyczyną poważnych obrażeń ciała, uszkodzenia pojazdu lub uszkodzenia przedmiotów w pobliżu pojazdu (np. ścian, sufitów, pojazdów itp.).



  • A: 70 cm

  • B: 70 cm

• Nie wolno celowo umieszczać przedmiotów ani części ciała na ścieżce klapy elektrycznej, aby się upewnić co do działania funkcji automatycznego odwracania kierunku. Może dojść do poważnego urazu ciała lub uszkodzenia pojazdu albo przedmiotu.

PRZESTROGA

• Nie należy ręcznie zamykać ani otwierać klapy tylnej. Może to spowodować jej uszkodzenie. Nie należy stosować nadmiernej siły, kiedy z uwagi na rozładowanie lub odłączenie akumulatora konieczne jest ręczne otwarcie lub zamknięcie klapy tylnej.

• Nie wolno otwierać i zamykać elektrycznej klapy tylnej raz za razem więcej niż 10-krotnie podczas pracy silnika. Po włączeniu silnika należy korzystać z elektrycznej klapy tylnej, gdy jest ona wielokrotnie wykorzystywana w celu zapobieżenia rozładowani akumulatora.

• Nie zostawiać otwartej klapy tylnej przez długi czas. Może to spowodować wyczerpanie akumulatora.

• Nie wolno używać nadmiernej siły podczas obsługi elektrycznej klapy tylnej. Może to spowodować uszkodzenie pojazdu.

• W żadnym momencie nie wolno chwytać rozpórek wspornika klapy tylnej ani trzymać się ich. Może to spowodować uszkodzenie tych rozpórek. Odkształcenie rozpórek wspornika klapy tylnej może spowodować uszkodzenie pojazdu i uraz ciała.



• Nie wolno samodzielnie zmieniać ani naprawiać żadnej części elektrycznej klapy tylnej. Może to zrobić wyłącznie autoryzowany dealer/partner serwisowy marki Kia.

• Elektrycznej klapy tylnej nie wolno obsługiwać w następujących warunkach. Elektryczna klapa tylna może nie działać prawidłowo.

  • W przypadku podniesienia jednej strony pojazdu w celu sprawdzenia pojazdu lub wymiany opony.

  • Parkowanie na nierównej drodze, np. na zboczu.

• Przed skorzystaniem z usług automatycznej myjni należy całkowicie zamknąć klapę tylną i zablokować ją oraz wszystkie drzwi za pomocą centralnego przycisku drzwi.

• Nie kierować strumienia wody pod wysokim ciśnieniem bezpośrednio na elektryczna klapę tylną poza przyciskiem otwarcia/zamknięcia. Klapa może się przypadkowo otworzyć.

UWAGA

• Jeśli klapa tylna nie zamknęła się całkowicie, a prędkość pojazdu wynosi 3 km/h lub więcej, sygnał dźwiękowy rozlegnie się 10 razy. Natychmiast zaparkować pojazd w bezpiecznym miejscu, zamknąć klapę tylną i upewnić się, że kontrolka ostrzegawcza związana z otwarciem tej klapy jest wyłączona w zestawie wskaźników.

• W niskich temperaturach i przy dużej wilgotności zewnętrzny przycisk otwierania/zamykania elektrycznej klapy tylnej może działać nieprawidłowo z powodu zamarzania. Jeśli tak się stanie, przed skorzystaniem z zewnętrznego przycisku otwierania/zamykania elektrycznej klapy tylnej należy usunąć lód lub użyć przycisku otwierania/zamykania elektrycznej klapy tylnej na inteligentnym kluczyku lub w zestawie wskaźników.

• Obsługa elektrycznej klapy tylnej więcej niż 5 razy z rzędu może spowodować uszkodzenie działającego silnika. Jeśli tak się stanie, klapa może nie zadziałać w celu zapobieżenia przegrzaniu silnika. Jeśli naciśnięty zostanie jakikolwiek przycisk elektrycznej klapy tylnej w celu otwarcia jej, dźwięk dzwonu rozlegnie się 3 razy, ale klapa pozostanie zamknięta. System elektrycznej klapy tylnej należy pozostawić do ochłodzenia na około 1 minutę przed ponownym przystąpieniem do obsługi tego systemu.

• Elektryczna klapa tylna może przestać działać, jeśli funkcja automatycznej zmiany kierunku zadziała ponad dwa razy podczas próby otwarcia lub zamknięcia tej klapy. Jeśli tak się stanie, należy ostrożnie ręcznie otworzyć lub zamknąć klapę tylną, a po 30 sekundach ponownie spróbować obsługi automatycznej.

Obsługa

• Zestaw wskaźników (jeśli jest w wyposażeniu)

  Wybrać opcję Ustawienia → Drzwi → Prędkość otwierania klapy tylnej → Wysoka/niska.

• System multimedialny (jeśli jest w wyposażeniu)

  Wybrać opcję Konfiguracja → Ustawienia pojazdu → Drzwi → Prędkość elektrycznej klapy tylnej → Wysoka/normalna.

Obsługa

• Zestaw wskaźników (jeśli jest w wyposażeniu)

  Wybrać opcję Ustawienia → Drzwi → Wysokość otwierania elektryczne klapy tylnej → całkowite otwarcie / poziom 3 / poziom 2 / poziom 1 / wysokość określona przez użytkownika).

• System multimedialny (jeśli jest w wyposażeniu)

  Wybrać opcję Konfiguracja → Ustawienia pojazdu → Drzwi → Wysokość otwierania elektryczne klapy tylnej → Całkowite otwarcie / poziom 3 / poziom 2 / poziom 1 / wysokość określona przez użytkownika.

Obsługa

1. Ustawić klapę tylną ręcznie na preferowanej wysokości.

2. Nacisnąć i przytrzymać przycisk otwierania/zamykania elektrycznej klapy tylnej znajdujący się wewnątrz tej klapy przez ponad 3 sekundy.

   Jeśli wybrano opcję Wysokość określona przez użytkownika, elektryczna klapa tylna otworzy się automatycznie do wysokości ustawionej ręcznie przez kierowcę.

UWAGA

• System multimedialny może zmienić się po aktualizacji. Więcej informacji znajduje się w podręczniku w systemie multimedialnym i szybkiej instrukcji obsługi.

• Aby skorzystać z każdej funkcji, należy wybrać prędkość lub wysokość otwierania z menu ustawień. Odznaczyć ustawienia, jeśli nie trzeba korzystać z funkcji.

• Jeśli wysokość otwierania sterowanej elektrycznie tylnej klapy nie została ustawiona ręcznie, elektrycznie otwierana klapa tylna otworzy się całkowicie po wybraniu opcji „wysokość ustawiana przez użytkownika” w systemie multimedialnym.

• Jeśli jedno z ustawień wysokości (całkowite otwarcie / poziom 3 / poziom 2 / poziom 1 / wysokość określona przez użytkownika) zostanie wybrane z menu ustawień na ekranie systemu multimedialnego, a następnie zostanie wybrana opcja „Wysokość określona przez użytkownika”, klapa tylna otworzy się do wysokości ustawionej ręcznie przez kierowcę.

• Prędkość otwierania elektrycznej klapy tylnej i ustawienia wysokości otwarcia zmieniają się zgodnie z powiązanym profilem użytkownika. Po zmianie profilu użytkownika prędkość otwierania elektrycznej klapy tylnej i ustawienia wysokości otwarcia zmienią się odpowiednio.

Obsługa

1. Po wyłączeniu lub włączeniu pozycji zmienić bieg na P (parkowanie).

2. Równocześnie nacisnąć i przytrzymać przycisk otwierania/zamykania klapy tylnej wewnątrz tej klapy oraz przycisk otwierania/zamykania klapy tylnej na zewnątrz pojazdu, aż rozlegnie się dźwięk dzwonu.



3. Ręcznie i powoli zamknąć klapę tylną.

4. Nacisnąć przycisk elektrycznego otwierania tylnej klapy na zewnątrz pojazdu. Elektryczna klapa tylna otworzy się i wyemitowany zostanie dźwięk dzwonu.

UWAGA

• W niektórych przypadkach może być konieczne zresetowanie działania elektrycznej klapy tylnej. Niektóre przypadki, w których może być wymagane zresetowanie elektrycznej klapy tylnej obejmują:

  • Ponowne ładowanie akumulatora 12 V

  • Ponowny montaż akumulatora 12 V po wyjęciu lub wymianie

  • Ponowny montaż powiązanego bezpiecznika po wyjęciu lub wymianie

• Aby zakończyć reset, należy poczekać, aż klapa tylna otworzy się całkowicie. Jeśli klapa tylna zatrzyma się przed pełnym otwarciem, resetowanie nie będzie kontynuowane.

• Jeśli elektryczna klapa tylna nie działa prawidłowo po wykonaniu powyższej procedury, zaleca się sprawdzenie systemu przez autoryzowanego dealera marki Kia.

Obsługa

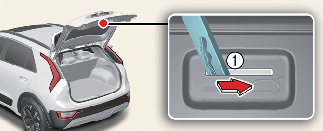

1. Włożyć długi, płaski przedmiot, taki jak kluczyk, do otworu w spodniej części klapy tylnej.

2. Przesunąć zapadkę w kierunku wskazywanym przez strzałkę (1), aby odblokować klapę tylną.

3. Popchnąć klapę tylną, aby ją otworzyć.

OSTRZEŻENIE

• Na wypadek wystąpienia sytuacji awaryjnej należy wiedzieć, gdzie w pojeździe znajduje się zatrzask do awaryjnego otwierania klapy tylnej oraz w jaki sposób otworzyć klapę tylną, jeśli zostało się przypadkowo zamkniętym w bagażniku.

• Nie wolno nigdy pozwalać, aby ktoś wchodził do bagażnika – zakaz obejmuje również zwierzęta. Przebywanie w bagażniku jest bardzo niebezpieczne w razie wypadku.

• Zapadki zwalniającej należy używać wyłącznie w sytuacjach awaryjnych. Należy zachować bardzo dużą ostrożność, zwłaszcza jeśli pojazd jest w ruchu.

Obsługa

• Wybrać opcję Drzwi → Inteligentna klapa tylna w menu ustawień.

UWAGA

System multimedialny może zmienić się po aktualizacji. Więcej informacji znajduje się w podręczniku w systemie multimedialnym i szybkiej instrukcji obsługi.

Warunki pracy

• Po upływie 15 sekund od zamknięcia i zablokowania wszystkich drzwi.

• Po znalezieniu się w obszarze wykrywania na dłużej niż 3 sekundy.

• Odłączanie od złącza ładowania

Warunki niedziałania

• Inteligentny kluczyk zostanie wykryty przed upływem 15 sekund od zamknięcia i zablokowania drzwi, a jego wykrywanie nie zostanie przerwane.

• Inteligentny kluczyk zostanie wykryty przed upływem 15 sekund od zamknięcia i zablokowania drzwi w odległości 1,5 m od klamek przednich drzwi (w pojazdach wyposażonych w funkcję świateł powitalnych).

• Nie zablokowano lub nie zamknięto drzwi.

• Inteligentny kluczyk znajduje się w pojeździe.

• Pojazd jest ładowany

Ograniczenia

• Inteligentny kluczyk jest wykrywany w promieniu 50~100 cm (28~40 cali) za pojazdem

Obsługa

1. Rozbłysną światła awaryjne.

2. Alarm włączy się po wykryciu inteligentnego kluczyka.

Obsługa

1. Tylna klapa otworzy się.

2. Rozbłysną światła awaryjne.

3. Alarm zabrzmi 6 razy.

Obsługa

1. Nacisnąć dowolny z poniższych przycisków inteligentnego kluczyka podczas „Wykrywania i ostrzegania”, aby wyłączyć tę funkcję.

   • Przycisk blokowania drzwi zamka

   • Przycisk odblokowania drzwi

   • Przycisk otwierania/zamykania klapy tylnej

UWAGA

• Naciśnięcie przycisku odblokowania drzwi spowoduje tymczasowe wyłączenie inteligentnej klapy tylnej z funkcją automatycznego otwierania. Jeśli jednak w ciągu 30 sekund nie zostaną otwarte żadne drzwi pojazdu, inteligentna klapa tylna z funkcją automatycznego otwierania włączy się ponownie.

• Naciśnięcie przycisku zamknięcia lub otwarcia klapy tylnej, gdy inteligentna klapa tylna z funkcją automatycznego otwierania nie jest w trybie Detect and Alert (wykrywania i alarmu) nie spowoduje jej wyłączenia.

• W przypadku wyłączenia inteligentnej klapy tylnej z funkcją automatycznego otwierania przez naciśnięcie przycisku na kluczyku inteligentnym, a następnie otwarcia drzwi, inteligentną klapę tylną z funkcją automatycznego otwierania można włączyć ponownie, zamykając i blokując wszystkie drzwi.

Warunki niedziałania

• Inteligentny kluczyk znajduje się blisko nadajnika radiowego, np. stacji radiowej lub lotniska, które mogą zakłócać normalne działanie inteligentnego kluczyka.

• Inteligentny kluczyk znajduje się w pobliżu przenośnego radiowego systemu nadawczo-odbiorczego lub telefonu komórkowego.

• W pobliżu danego pojazdu będzie używany inteligentny kluczyk do innego pojazdu.

• Zasięg wykrywania może się zmniejszać lub zwiększać w następujących sytuacjach:

  • W przypadku podniesienia jednej strony pojazdu w celu wymiany opony lub sprawdzenia pojazdu.

  • Pojazd jest zaparkowany na pochyłości zbocza, na nieutwardzonej drodze itp.

OSTRZEŻENIE

• Przed rozpoczęciem jazdy należy się upewnić, że klapa tylna jest zamknięta.

• Przed przystąpieniem do otwierania lub zamykania tylnej klapy należy się upewnić, że wokół niej nie ma ludzi ani żadnych przedmiotów.

• Podczas otwierania tylnej klapy na pochyłych drogach należy uważać, aby przedmioty nie wypadły z bagażnika. Mogłoby to spowodować poważne obrażenia.

• Podczas mycia pojazdu należy wyłączyć inteligentną klapę tylną z funkcją automatycznego otwierania. W przeciwnym razie może dojść do niezamierzonego otwarcia tylnej klapy.

• Kluczyk należy przechowywać w miejscu niedostępnym dla dzieci. Dzieci mogą niechcący otworzyć inteligentną klapę tylną z funkcją automatycznego otwierania, bawiąc się za pojazdem.

PRZESTROGA

Nie należy podchodzić do obszaru wykrywania, jeśli nie zamierza się otwierać tylnej klapy. W przypadku niezamierzonego przekroczenia strefy wykrywania i zadziałania świateł ostrzegawczych oraz sygnału dźwiękowego, należy opuścić obszar wykrywania wraz z inteligentnym kluczykiem. Tylna klapa pozostanie zamknięta.
