CHILD LOCK

Przekaźnik zabezpieczenia przed dziećmi, przekaźnik mechanizmu odblokowywania zabezpieczenia przed dziećmi

MODULE 7

Jednostka sterowania fotelem przednim, podgrzewacz fotela tylnego, przetwornik AC

E-SHIFTER 2

Pokrętło zmiany w elektronicznym module ATM (automatyczna skrzynia biegów)

MEMORY

HUD, lampa kameralna, jednostka A/CON, zestaw wskaźników

IG3 5

V2L

IG3 6

BMS

IG3 7

Jednostka A/CON, główna jednostka Audio/AVN, zestaw wskaźników, CDM, czujnik PM

FRONT WIPER 2

Silnik wycieraczki przedniej

REAR WIPER

Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej

MDPS 2

Jednostka MDPS (układ kierowniczy wspomagany silnikiem)

* MDPS jest taki sam, jak EPS (elektryczne wspomaganie kierownicy).

IG1 2

Łączówka komory silnika (BEZPIECZNIK BLOKU PCB – IEB4, ECU3, DCT3, EWP3)

FCA

Przedni radar

START (Rozruch)

VCU, IBU (zintegrowana jednostka sterowania nadwoziem)

HEATED MIRROR

Jednostka lusterka zewnętrznego po stronie kierowcy/pasażera

TAILGATE OPEN

Zatrzask klapy bagażnika

MODULE3

Przełącznik wielofunkcyjny, IBU (zintegrowana jednostka sterowania nadwoziem), przełącznik świateł stopu, moduł drzwi kierowcy

CLUSTER

Wyświetlacz projekcyjny, zestaw przyrządów i wskaźników

IAU

Zewnętrzna klamka drzwi po stronie kierowcy/pasażera

S/HEATER FRT

Moduł regulacji przedniego fotela z wentylacją, moduł regulacji podgrzewacza przednich siedzeń

WASHER

Przełącznik wielofunkcyjny

IBU2

IBU (zintegrowana jednostka sterowania nadwoziem)

BATTERY MANAGEMENT

BMU

AIR BAG2

Moduł regulacji uzupełniającego systemu bezpieczeństwa (SRS)

SUNROOF1

Silniczek okna dachowego

P/WINDOW LH

Moduł elektrycznego sterowania szybą bezpieczeństwa po stronie kierowcy (LHD), moduł elektrycznego sterowania szybą bezpieczeństwa po stronie pasażera (RHD), przełącznik elektrycznego sterowania tylnymi szybami LH

E-SHIFTER 3

Pokrętło zmiany w elektronicznym module ATM (automatyczna skrzynia biegów)

MODULE4

Przedni/tylny radar narożnikowy LH/RH, przedni/tylny przemiennik, jednostka ADAS (jazda), jednostka VESS (system wirtualnego dźwięku silnika), radar przedni, kamera widoku z przodu, jednostka ADAS, przełącznik górnej pokrywy konsoli

USB CHARGER

Ładowarka USB siedzenia kierowcy/pasażera, ładowarka USB konsoli przedniej nr 1 / nr 2

A/C2

Moduł sterowania A/C, zawór wysokociśnieniowy, łączówka (przekaźnik dmuchawy) zaworów czynników chłodniczych nr 1 / nr 2 P/R, chłodziarka BSA nr 1, zawór chłodziwa A/C

AMP

Wzmacniacz (AMP)

P/WINDOW RH

Moduł elektrycznego sterowania szybą bezpieczeństwa po stronie pasażera (LHD), moduł elektrycznego sterowania szybą bezpieczeństwa po stronie kierowcy (RHD), przełącznik elektrycznego sterowania tylnymi szybami RH

MODULE 6

IBU (zintegrowana jednostka sterowania nadwoziem)

MODULE 5

Złącze kanału transmisji danych, lusterko elektrochromatyczne, jednostka E-CALL, jednostka główna systemu audio/wideo i nawigacji, przełącznik płyty zabezpieczającej przed uderzeniami, reflektor LH/RH, AMP (wzmacniacz), ładowarka bezprzewodowa do smartfonów, moduł elektronicznej regulacji siedzenia po stronie kierowcy/pasażera, moduł regulacji przedniej wentylacji siedzenia, moduł regulacji podgrzewacza tylnego i przedniego siedzenia, przełącznik podłogowy konsoli, moduł urządzenia poziomującego automatycznego reflektora, moduł IFS (inteligentny system oświetlenia przedniego)

E-CALL

Jednostka E-CALL

IBU 1

IBU (zintegrowana jednostka sterowania nadwoziem)

SG2EV072009L

Przełącznik świateł hamowania, IBU (zintegrowana jednostka sterowania nadwoziem)

P/SEAT DRV

Przełącznik elektrycznego regulowania fotela kierowcy, moduł elektrycznego regulowania fotela kierowcy (wyposażony w IMS – zintegrowaną pamięć ustawień)

A/C1

Moduł sterowania A/C

AIR BAG 1

Moduł regulacji uzupełniającego systemu bezpieczeństwa (SRS)

MODULE 2

AMP (wzmacniacz), ADP, łączówka P/E (przekaźnik gniazdka elektrycznego), IBU (zintegrowana jednostka sterowania nadwoziem), jednostka E-CALL, jednostka ADAS, klawiatura systemu audio/wideo i nawigacji, jednostka główna systemu audio/wideo i nawigacji

MULTIMEDIA

Jednostka główna systemu audio/wideo i nawigacji

DOOR LOCK

Przekaźnik blokowania drzwi, przekaźnik odblokowania drzwi, przekaźnik rygla

MODULE 1

Przełącznik lampy ostrzegawczej, przełącznik wielofunkcyjny, złącze kanału transmisji danych, czujnik deszczu, syrena UIP, czujnik UIP, jednostka PTG, moduł drzwi kierowcy, jednostka lusterka zewnętrznego po stronie kierowcy/pasażera

P/SEAT PASS

Przełącznik elektrycznej regulacji fotela pasażera, moduł elektrycznej regulacji fotela pasażera

S/HEATER RR

Moduł regulacji podgrzewacza tylnego siedzenia

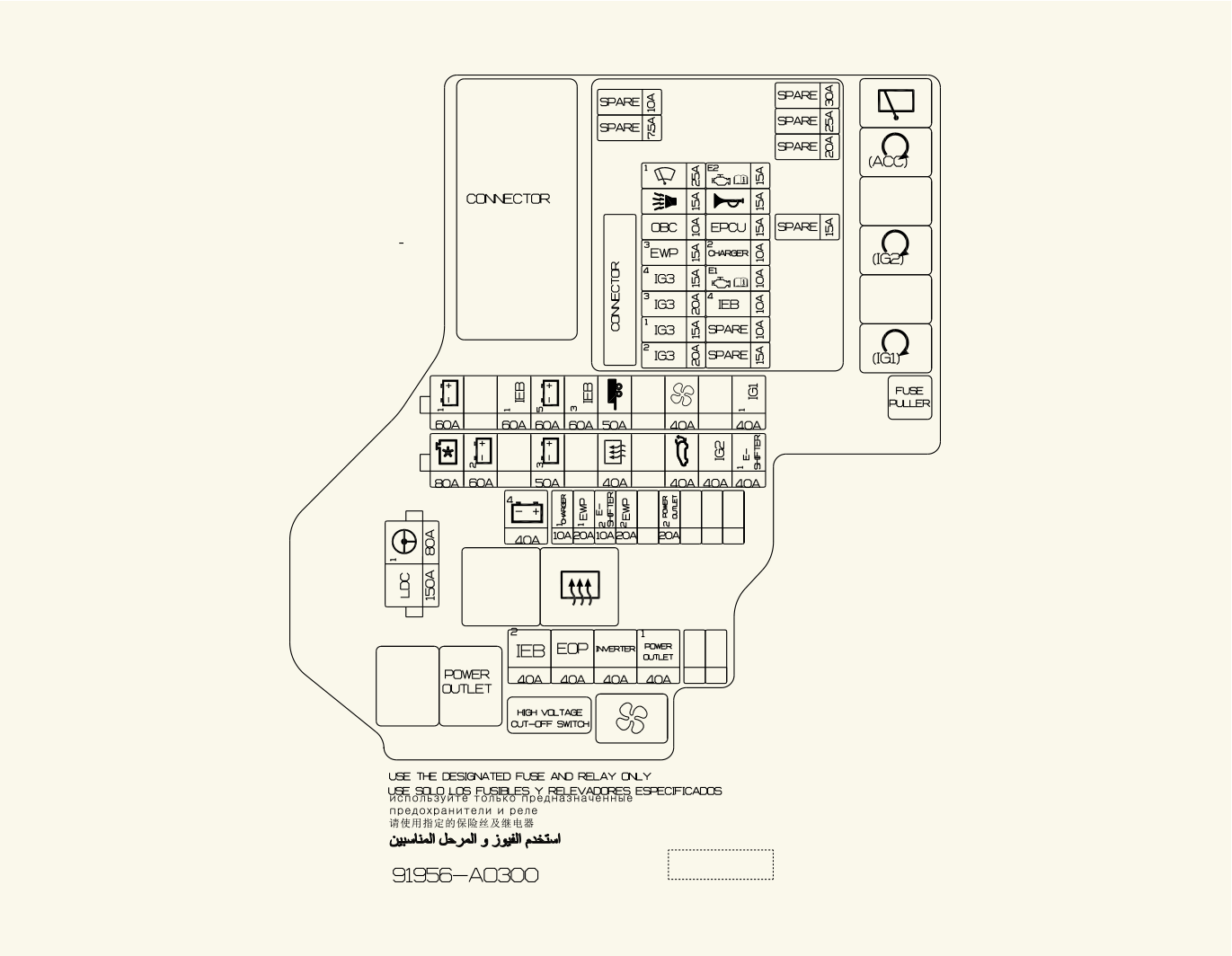

MULTI FUSE-1

LDC

Bezpiecznik (IEM, EOP, przetwornik, gniazdko zasilania)

MDPS1

Zespół elektrycznego wspomagania kierownicy (MDPS)

* MDPS jest taki sam, jak EPS (elektryczne wspomaganie kierownicy).

MULTI FUSE-3

B+5

Blok PCB (główny przekaźnik IG3, bezpiecznik: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

IG1 1

(BEZPIECZNIK – MODUŁ2, ŁADOWARKA USB, A/BAG1, IBU2, MDPS2, ZESTAW WSKAŹNIKÓW, MODUŁ3, A/BAG IND, MODUŁ4, MODUŁ5, E-SHIFTER2, FCA, ING1 2 )

B+1

Łączówka ICU (PS2, IPS3, IPS5, IPS7, IPS12, IPS14)

IEB 1

Jednostka IEB

IEB 3

Jednostka IEB

IG1

Jednostka złącza przyczepy

BLOWER

Łączówka komory silnika (przekaźnik dmuchawy)

MULTI FUSE-2

C/FAN

Silnik wentylatora

RR HTD

Łączówka P/R (przekaźnik tylnej nagrzewnicy)

B+2

Łączówka ICU (IPS)

B+3

ŁĄCZÓWKA ICU (BEZPIECZNIK – BLOKADA RODZICIELSKA , E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2

POWER TAILGATE

Jednostka elektrycznej klapy tylnej

IG2

ŁĄCZÓWKA ICU (BEZPIECZNIK – SPRYSKIWACZ, A/C, MODUŁ6, MODUŁ7, WYCIERACZKA RR)

E-SHIFTER 1

SCU

FUSE

B+4

Łączówka ICU (przekaźnik długoterminowego zatrzasku ładunkowego, bezpiecznik: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

IEB 2

Jednostka IEB

CHARGER 1

CDM

EWP1

Elektroniczna pompa wodna nr 1

EWP2

Elektroniczna pompa wodna nr 2

P/OUTLET1

Przekaźnik gniazdka zasilania

INVERTER

Tylna elektroniczna pompa oleju

EOP

Przednia elektroniczna pompa oleju

E-SHIFTER2

Przekaźnik E-Shifter, SCU, elektroniczne pokrętło zmiany ATM

P/OUTLET2

Przednie gniazdko zasilania

WIPER1

Blok PCB (płytka z obwodami drukowanymi) (główny przekaźnik wycieraczki)

EPCU

Przedni przetwornik

B/ALARM

Blok PCB (płytka z obwodami drukowanymi) (przekaźnik klaksonu przeciwwłamaniowego)

HORN

Blok PCB (płytka z obwodami drukowanymi) (przekaźnik klaksonu)

OBC

ICCU, VCMS

EWP 3

EWP PE

IG3 1

Przetwornik, VCU

IG3 3

Elektroniczna pompa płynu chłodzącego

EPCU

Przetwornik

ECU 1

VCU

IG3 4

ICCU, VCMS, CDM, wentylator chłodzący

IEB 4

Jednostka IEB

CHARGER 2

Blokada ładowarki, przekaźnik odblokowania

IG3 2

3WAY V/V, EOP, ICU (IG3 FUSE)

Przekaźnik ogrzewania tylnego

Przekaźnik ACC

Przekaźnik IG1

Przekaźnik nawiewu

Przekaźnik IG2

Przekaźnik gniazdka zasilania

PRZEKAŹNIK TYLNEJ WYCIERACZKI
