Součásti systému airbagů SRS a jejich funkce

* Podle zvolených možností nebo aktuálního regionu nemusejí být některé funkce vašeho vozidla dostupné.

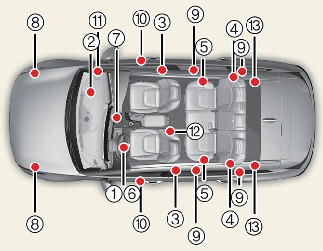

  1. Přední modul airbagu řidiče

  2. Přední modul airbagu spolujezdce

  3. Boční moduly airbagů*

  4. Okenní moduly airbagů*

  5. Sestava napínáku předpínačů

  6. Varovná kontrolka airbagů

  7. Řídicí jednotka SRS (SRSCM)/čidlo převrácení*

  8. Čidlo čelního nárazu

  9. Čidla bočního nárazu

  10. Boční tlaková čidla

  11. Spínač zapnutí/vypnutí (ON/ OFF) airbagu spolujezdce*

  12. Střední modul airbagu řidiče*

  13. Sestava napínáku předpínačů (zadní strana)

* : je-li součástí výbavy

Činnost

Po spuštění motoru se varovná kontrolka airbagů SRS na přístrojovém panelu rozsvítí přibližně na 6 sekund.

Varovná kontrolka systému airbagů SRS na přístrojovém panelu svítí přibližně 6 sekund po přepnutí systému vozidla do polohy ON. Poté by varovná kontrolka systému airbagů měla zhasnout.

VÝSTRAHA

Pokud nastane jakákoli z následujících situací, v systému SRS nastala porucha. V takovém případě nechte systém zkontrolovat v odborném servisu. Kia doporučuje návštěvu autorizovaného servisu či prodejce Kia.

  • Bezprostředně po zapnutí vozidla do stavu ON (Zapnuto) se kontrolka nerozsvítí.

  • Kontrolka po úvodních zhruba 6 vteřinách zůstane nadále svítit.

  • Kontrolka se rozsvítí při jízdě vozidla.

  • Kontrolka bliká, pokud je vozidlo ve stavu ON (Zapnuto).

Přední airbag řidiče (1)
Přední airbag řidiče (2)
Přední airbag řidiče (3)
Přední airbag spolujezdce

Moduly airbagů jsou umístěné ve středu volantu a v panelu nad uzavíratelnou schránkou před spolujezdcem. Pokud řídící jednotka SRSCM zachytí definovanou intenzitu nárazu do přední části vozidla, automaticky odpálí přední airbagy.

Tlakem, vznikajícím při plnění airbagů, dojde k protržení definovaných zón přímo tvarovaných do krytů modulů airbagů. Následné rozevření krytů umožní plné nafouknutí airbagů.

Zcela naplněný airbag, v kombinaci se správně umístěným bezpečnostním pásem, zpomalí dopředný pohyb těla řidiče a spolujezdce vpředu a sníží riziko poranění hlavy a hrudníku.

Po úplném nafouknutí se airbag začne okamžitě vyfukovat tak, aby umožnil řidiči výhled vpřed, řízení vozidla a další úkony.

VÝSTRAHA

  • Ve vozidlech s airbagem spolujezdce neumisťujte nad odkládací schránkou před sedadlem spolujezdce vpředu žádné předměty (držáky nápojů, držák CD, nálepky, apod.) Při aktivování airbagu by se z nich staly nebezpečné projektily a způsobily by zranění.

  • Nádobku s osvěžovačem vzduchu neumisťujte na přístrojový panel, ani do jeho blízkosti.

    Při aktivování airbagu by se z ní mohl stát nebezpečný projektil a způsobit zranění spolujezdce.

  • Aktivování airbagu může být provázeno hlasitým hlukem a uvolněním oblaku jemného prachu do vozidla. Tyto projevy jsou obvyklé a nejsou nebezpečné - airbagy jsou uloženy v jemném zásypu. Prach, vznikající aktivací airbagu, může způsobit podráždění pokožky nebo zraku a u některých osob nepříznivě ovlivnit onemocnění dýchacích cest. Po nehodě, při které dojde k aktivování airbagů, vždy pečlivě omyjte zasaženou pokožku studenou vodou a jemným mýdlem.

  • Systém airbagů SRS funguje pouze pokud je systém vozidla v poloze ON (Zapnuto). Pokud varovná kontrolka systému airbagů SRS nesvítí nebo pokud po úvodních zhruba 6 vteřinách svítí i nadále, když je systém vozidla v poloze ON (Zapnuto), nebo pokud se po nastartování motoru rozsvítí v průběhu jízdy, systém SRS nefunguje správně. V takovém případě nechte systém zkontrolovat v odborném servisu. Kia doporučuje návštěvu autorizovaného servisu či prodejce Kia.

  • Před výměnou pojistky nebo odpojením kabelu z pólu akumulátoru otočte spínač zapalování do polohy LOCK (Zamknuto) a vyjměte klíč zapalování nebo vypněte tlačítko ENGINE START/STOP (Nastartování/vypnutí motoru). Nikdy nevyjímejte ani nevyměňujte pojistky systému airbagů, když je systém vozidla v poloze ON (Zapnuto). Při nedodržení tohoto upozornění způsobí rozsvícení varovné kontrolky systému airbagů SRS.
