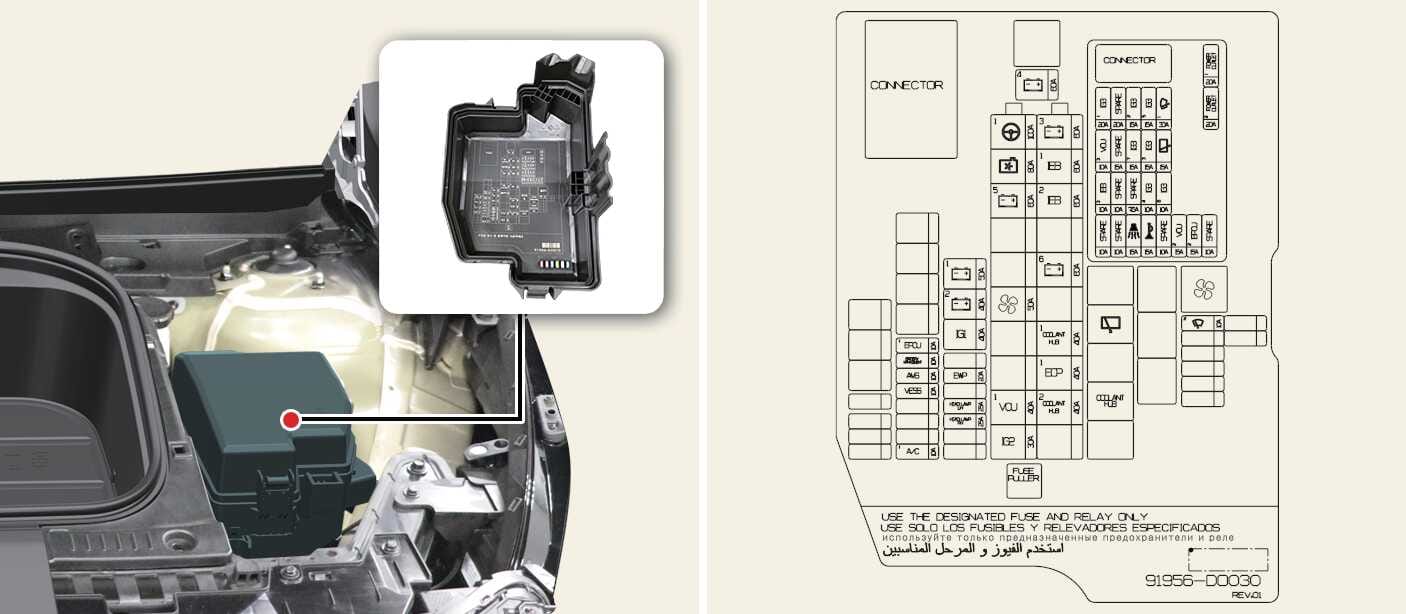

FUSIBLE AUTORÉARMABLE 1

LDC

Jonction P/R (Fusible : P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

Unité MDPS

MDPS est le même que EPS (Direction assistée électrique).

FUSIBLE AUTORÉARMABLE 3

B+5

Bloc PCB (IG3 Main Relay, fusible : WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

Bloc de jonction ICU (Fusible : VERROUILLAGE ENFANT, AFCU, HAYON OUVERT, EPCU 3, MODULE8, S/CHAUFFAGE AVANT, TOIT OUVRANT1, P/VITRE GAUCHE, AMP, P/VITRE DROITE, P/SIÈGE CONDUCTEUR, P/SIÈGE PASSAGER, S/CHAUFFAGE ARRIÈRE)

B+2

Bloc de jonction ICU (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

Bloc de jonction ICU (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

Unité IEB

IEB2

Unité IEB

IG1

Bloc de jonction P/R (relais ACC, relais IG1)

IG2

Bloc de jonction P/R (relais IG2)

FUSIBLE AUTORÉARMABLE 2

C/FAN

Moteur de ventilateur de refroidissement

RR HTD

Bloc de jonction P/R (Rear Heated Relay)

TRAILER1

Connecteur de remorque

BLOWER

Bloc de jonction P/R (relais de la ventilation)

FUSIBLE

B+4

Bloc de jonction ICU (relais de verrouillage de charge à long terme, fusible : IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1)

E-SHIFTER1

Bloc de jonction P/R (relais du levier de vitesse électrique, fusible : E-SHIFTER2)

CHARGER1

Bloc de jonction P/R (relais de verrouillage du chargeur, relais de déverrouillage du chargeur), ICCU, VCMSCDM

CHARGER2

CDM

AMS

Capteur de batterie 12 V

EWP1

Pompe à eau électronique 1

EWP2

Pompe à eau électronique 2

TRAILER2

Connecteur de remorque

VESS

Unité VESS

VCU1

VCU

P/OUTLET1

Power Outlet Relay

T/Hayon

Unité PTG

EOP1

Pompe à huile électronique arrière

EOP2

Pompe à huile électronique avant (AWD)

E-SHIFTER2

E-Shifter Relay, SCU, sélecteur électronique ATM

P/OUTLET3

Prise électrique arrière

P/OUTLET2

Prise électrique avant

WIPER1

PCB (Bloc de la carte de circuit imprimé) (relais principal de l’essuie-glace)

EPCU1

Onduleur avant (AWD)

B/ALARM

PCB (Bloc de la carte de circuit imprimé) (relais d’avertisseur d’alarme antivol)

HORN

PCB (Bloc de la carte de circuit imprimé) (relais de l’avertisseur sonore)

WIPER2

IBU (Unité de commande de carrosserie intégrée)

VCU2

VCU

IG3 1

Bloc de jonction ICU (Fusible : IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

Pompe à eau électronique

IG3 5

BSM (Système de gestion de la batterie) Valve à 3 voies du liquide de refroidissement

VCU3

VCU

IG3 4

Pompe à eau électronique 1, 2, compresseur de climatisation électronique

IEB3

Unité IEB

IG3 6

Moteur de ventilateur de refroidissement, pompe à huile électronique avant (AWD)

MDPS2

Unité MDPS

MDPS est le même que EPS (Direction assistée électrique).

IG3 2

Onduleur avant (AWD), VCU
