Kaitsme- ja releeploki kirjeldus

Leiate kaitsme-/releepaneeli katetelt kaitsme/relee sildi selle nime ja võimsusega.

MÄRKUS

Kõik selles juhendis olevad kaitsmepaneeli kirjeldused ei pruugi rakenduda teie sõidukile. See on printimise ajal täpne. Kui kontrollite kaitsmeid oma auto kaitsmeplokis, võtke aluseks selle kaanel asuv skeem.

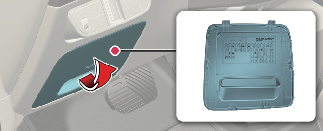

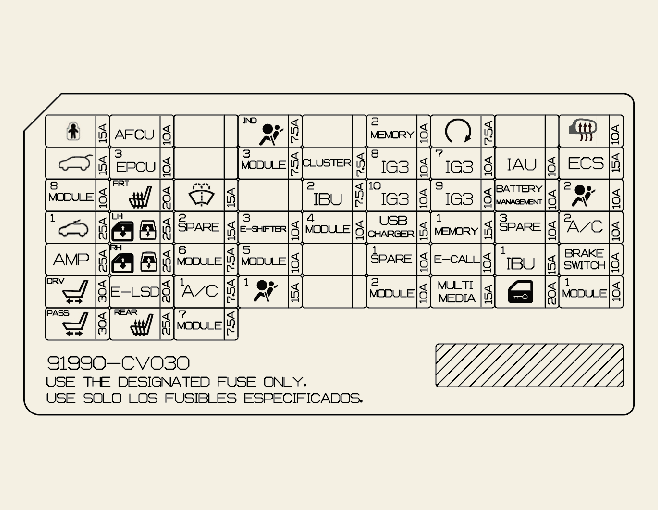

Juhikülje kaitsmepaneel

ICU ühendusplokk

Kaitsme nimetus

Sümbol

Kaitsme võimsus

Kaitstavad vooluahelad

CHILD LOCK

15 A

Lapseluku relee, lapseluku avamise relee

AFCU

10 A

AFCU

TURVAPADJA MÄRGUTULI

7,5 A

Üldkonsool

MEMORY2

10 A

Kaitse – MEMORY2, meeleoluvalgusti, kaitsepolstri vasak-/parempoolne meeleoluvalgusti, ADP, Head-Up Display (HUD-ekraan), ADS-seade

START

7,5 A

VCU, IBU (integreeritud sõidukikere juhtimise seade)

SOOJENDUSEGA PEEGEL

10 A

Juhi/kaasreisija välimine peegel

Tagaluugi avamine

15 A

Tagaluugi sulgur

EPCU 3

10 A

Tagumine inverter

MODULE3

7,5 A

Multifunktsionaalne lüliti, IBU (integreeritud sõidukikere juhtimise seade), piduritulede lüliti, juhiukse moodul

NÄIDIKUPLOKK

7,5 A

Esiklaasile projitseeritav info, näidikuplokk

IG3 8

10 A

V2L seade, ICCU, VCMS, tagumine elektrooniline õlipump, CDM

IG3 7

10 A

Autosisene temperatuuriandur, heli/video ja navigatsiooni peaüksus, kliimaseadme PTC (positiivse temperatuuri koefitsiendi) soojendi, kliimaseadme juhtmoodul, näidikuplokk

IAU

10 A

Juhi/kaassõitja ukse välimine käepide

ECS

15 A

Pole kasutuses

MODULE8

10 A

Juhi/kaassõitja elektrilise istme moodul, juhi/kaassõitja istme käsilüliti

EESMINE S/SOOJENDI

20 A

Esiistme õhkventilatsiooni juhtmoodul, esiistme soojenduse juhtmoodul

WASHER

15 A

Mitmeotstarbeline lüliti

IBU2

7,5 A

IBU (integreeritud kere juhtimise seade)

IG3 10

10 A

SCU (süsteemi juhtseade), tagumine inverter, BMU

IG3 9

10 A

Pole kasutuses

BATTERY MANAGEMENT

10 A

BMU

TURVAPADI 2

10 A

SRS (täiendava turvasüsteemi) juhtmoodul

KATUSELUUK1

25 A

Katuseluugi mootor

P/WINDOW LH

25 A

Juhi elektriakna turvamoodul (vasakpoolse rooliga sõiduk), kaassõitja elektriakna turvamoodul (parempoolse rooliga sõiduk), tagumise elektriakna vasakpoolne lüliti

SPARE2 (IG2)

15 A

Pole kasutuses

E-KÄIGUVAHETI 3

10 A

Elektroonilise automaatkäigukasti käiguvahetusnupp

MODULE4

10 A

Eesmine/tagumine vasak-/parempoolne nurgaradar, eesmine/tagumine inverter, ADAS-üksus (sõitmine), virtuaalne mootori helisüsteem (VESS), kohanduva kiirushoidiku radar, esikaamera (ADAS), ADAS-üksus, konsooli ülemise katte lüliti

USB-LAADIJA

15 A

Juhi/kaassõitja istme USB-laadija, esikonsooli USB-laadija #1/#2

MEMORY1

15 A

Kaitse – MEMORY2, näidikuplokk, kliimaseadme juhtmoodul, konsooli (ülemine/alumine) meeleoluvalgusti, konsooli põrandalüliti, juhi/kaassõitja ukse meeleoluvalgusti, tagaukse vask-/parempoolne meeleoluvalgusti

SPARE3 (B+)

10 A

Pole kasutuses

A/C2

10 A

Kliimaseadme juhtmoodul, kõrgsurveventiil, külmutusaine ventiil #1/#2 P/R, sõlmplokk (puhuri relee), BSA jahuti #1, kliimaseadme jahutusvedeliku ventiil

AMP

25 A

AMP (võimendi)

K/AKEN RH

25 A

Kaassõitja elektriakna turvamoodul (vasakpoolse rooliga sõiduk), juhi elektriakna turvamoodul (parempoolse rooliga sõiduk), tagumise elektriakna parempoolne lüliti

MODULE6

7,5 A

IBU (integreeritud kere juhtimise seade)

MODULE5

10 A

Andmelingi pistik, elektrokroompeegel, E-CALL-seade, ADP, heli-, video- ja navigatsioonisüsteemi põhiseade, kaitsepolstri lüliti, vasak-/parempoolne esituli, AMP (võimendi), nutitelefoni juhtmeta laadija, juhi/kaassõitja elektrilise istme moodul, esiistme ventilatsiooni juhtmoodul, esiistme soojendi juhtseade, tagaistme soojendi juhtmoodul, konsooli põrandalüliti, esitule automaatne reguleerimismoodul, nutika esitulede süsteemi (IFS) moodul

SPARE1 (ACC)

10 A

Pole kasutuses

Üleeuroopaline automaatne hädaabikõnesüsteem

10 A

E-CALLi üksus

IBU1

15 A

IBU (integreeritud kere juhtimise seade)

BRAKE SWITCH

10 A

Piduritule lüliti, IBU (integreeritud kere juhtimise seade)

P/SEAT DRV

30 A

Juhi elektriline istmelüliti, juhiistme elektrimoodul (IMS – integreeritud mälusüsteem)

A/C1

7,5 A

Kliimaseadme juhtmoodul

TURVAPADI 1

15 A

SRS (täiendava turvasüsteemi) juhtmoodul

MODULE2

10 A

AMP (võimendi), ADP, voolupesa sõlmplokk (voolupesa relee), IBU (integreeritud sõidukikere juhtimise seade), E-CALL-seade, ADAS-seade, heli-, video- ja navigatsioonisüsteemi klahvistik, heli-, video- ja navigatsioonisüsteemi põhiseade

MULTIMEDIA

15 A

Heli-, video- ja navigatsioonisüsteemi põhiseade

UKSE LUKK

20 A

Uste lukustamise relee, uste avamise relee, deadlock-relee

MODULE1

10 A

Ohutulede lüliti, multifunktsionaalne lüliti, andmelingi pistik, vihmaandur, sissetungi ultraheli kaitsesüsteemi (UIP) sireen, sissetungi ultraheli kaitsesüsteemi (UIP) andur, PTG üksus, juhiukse moodul, juhi/kaassõitja välimine peegel

P/SEAT PASS

30 A

Sõitjatele mõeldud toiteistmelüliti, sõitjate elektritoolimoodul

S/HEATER RR

25 A

Tagumise istmesoojenduse juhtmoodul

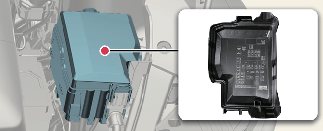

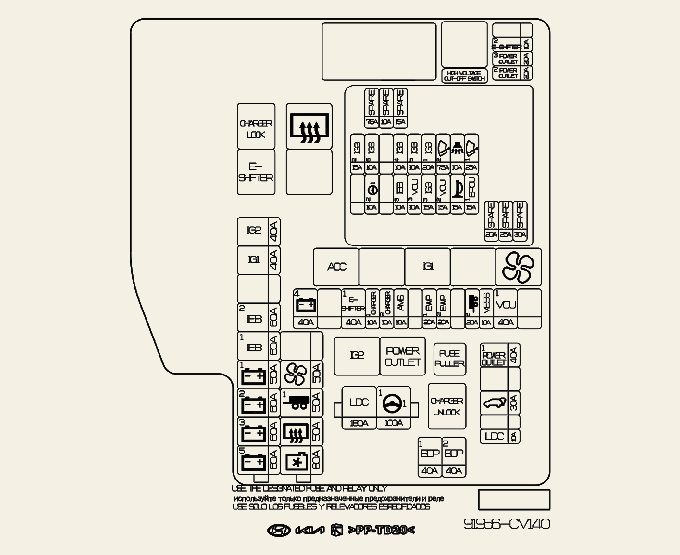

Mootoriruumi kaitsmepaneel

Vooluahel (P/R sõlmplokk)

Kaitsme nimetus

Sümbol

Kaitsme võimsus

Kaitstavad vooluahelad

MULTI FUSE 1

LDC

180A

P/R sõlmplokk (kaitse: P/OUTLET1, T/GATE, EOP1, EOP2)

MDPS1

100 A

MDPS seade

* MDPS (mootori juhitud roolivõimendi) on sama mis EPS (elektriline roolivõimendi).

MULTI FUSE-3

B+5

60 A

PCB-plokk (IG3 põhirelee, kaitse: WIPER1, EPCU1, B/ALARM, HORN, VCU2)

B+3

60 A

ICU sõlmplokk (kaitse: LAPSELUKK, AFCU, TAGALUUGI AVAMINE, EPCU 3, MOODULID, S/SOOJENDI, EESMINE KATUSELUUK, P/VASAKPOOLE AKEN, VÕIMENDI, P/PAREMPOOLNE AKEN, P/JUHIISTE, P/KAASSÕITJA ISE, S/SOOJENDI RR)

B+2

60 A

ICU sõlmplokk (IPS1, PS6, IPS8, IPS9, IPS10)

B+1

50 A

ICU sõlmplokk (IPS2, IPS3, IPS5, IPS7, IPS13)

IEB1

60 A

IEB-seade (elektrooniline pidurite juhtmoodul)

IEB2

60 A

IEB-seade (elektrooniline pidurite juhtmoodul)

IG1

40 A

P/R sõlmplokk (ACC relee, IG1 relee)

IG2

40 A

P/R sõlmplokk (IG2 relee)

MULTI FUSE-2

C/FAN

80 A

Jahutusventilaatori mootor

RR HTD

50 A

P/R sõlmplokk (tagumine soojendusega relee)

TRAILER1

50 A

Haagise ühendusseade

PUHUR

50 A

P/R sõlmplokk (puhuri relee)

KAITSE

B+4

40 A

ICU sõlmplokk (pikaajalise koormariivi relee, kaitse: IAU, ECS, AKUHALDUS, TURVAPADI NR 2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, PIDURILÜLITI, MULTIMEEDIA, UKSELUKK, MODULE1)

E-SHIFTER1

40 A

P/R sõlmplokk (E-Shifter relee, kaitse: E-SHIFTER2)

CHARGER1

10 A

P/R sõlmplokk (laadija lukustamise relee, laadija avamise relee), ICCU, VCMSCDM

CHARGER2

10 A

CDM

AMS

10 A

12 V akuandur

EWP1

20 A

Elektrooniline veepump nr 1

EWP2

20 A

Elektrooniline veepump nr 2

TRAILER2

20 A

Haagise ühendusseade

VESS

10 A

VESS-seade

VCU1

40 A

VCU

P/OUTLET1

40 A

Pistiku relee

T/GATE

30 A

PTG üksus

EOP1

40 A

Tagumine elektrooniline õlipump

EOP2

40 A

Eesmine elektrooniline õlipump (4WD)

E-SHIFTER2

10 A

E-Shifter relee, SCU (süsteemi juhtseade), elektroonilise automaatkäigukasti käiguvahetusnupp

P/OUTLET3

20 A

Tagumine pistikupesa

P/OUTLET2

20 A

Eesmine pistikupesa

PCB-plokk

Kaitsme nimetus

Sümbol

Kaitsme võimsus

Kaitstavad vooluahelad

WIPER1

25 A

PCB (trükkplaadi) plokk (klaasipuhasti põhirelee)

EPCU1

15 A

Eesmine inverter (4WD)

V/ALARM

10 A

PCB (trükkplaadi) plokk (vargusvastase alarmsüsteemi signaali relee)

Signaal

15 A

PCB (trükkplaadi) plokk (signaali relee)

WIPER2

7,5 A

IBU (integreeritud kere juhtimise seade)

VCU2

15 A

VCU

IG3 1

20 A

ICU sõlmplokk (kaitse: IG3 8, IG3 7, IG3 10, IG3 9)

IG3 3

15 A

Veepump

IG3 5

10 A

BMS (akuhalduse süsteem), jahutusvedeliku kolmesuunaline ventiil

VCU3

10 A

VCU

IG3 4

10 A

Elektrooniline veepump #1, #2, kliimaseadme elektrooniline kompressor

IEB3

10 A

IEB-seade (elektrooniline pidurite juhtmoodul)

IG3 6

10 A

Ventilaatori mootor, eesmine elektrooniline õlipump (4WD)

MDPS2

10 A

MDPS seade

* MDPS (mootori juhitud roolivõimendi) on sama mis EPS (elektriline roolivõimendi).

IG3 2

15 A

Eesmine inverter (4WD), VCU

Relee

Vaadake relee tüüpe järgmisest tabelist.

Relee nimi

Sümbol

TÜÜP

Laadija lukustamise relee

MIKRO

E-Shifter relee

MIKRO

Tagumise soojendi relee

MINI

ACC relee

MIKRO

IG1 relee

MIKRO

Puhuri relee

MIKRO

IG2 relee

MIKRO

Pistiku relee

MIKRO

Laadija avamise relee

MIKRO
