Descripción del panel de fusibles/relés

En la parte interior de la cubierta del panel de fusibles/relés, encontrará la etiqueta de los fusibles y relés que describe el nombre y la capacidad de los mismos.

Nota

No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo. Son actuales en la fecha de impresión. Si va a comprobar el panel de fusibles, consulte la etiqueta del panel de fusibles.

Panel de fusibles del lado del conductor

Bloque de empalmes ICU

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

BLOQUEO DE PUERTAS

20 A

Relé central de bloqueo/desbloqueo de puertas

ELEVALUNAS ELÉCTRICO DCH.

25 A

Interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico del pasajero

ELEVALUNAS ELÉCTRICO IZQ.

25 A

Interruptor principal del elevalunas eléctrico

CALEFACCIÓN ASIENTO (TRASERO)

20 A

Módulo de control del calefactor del asiento trasero

CALEFACCIÓN ASIENTO (COND./PAS.)

20 A

Módulo de control de la ventilación de aire del asiento delantero, módulo de control del calefactor del asiento delantero

ASIENTO ELÉCTRICO (PASAJERO)

30 A

Interruptor del asiento eléctrico del pasajero, unidad de relé del asiento del pasajero

TECHO SOLAR 2

20 A

Controlador del techo solar (motor de la cortina)

AIRBAG2

10 A

Módulo de control del SRS (sistema de sujeción suplementario)

TECHO SOLAR 1

20 A

Controlador del techo solar (motor del cristal)

ASIENTO ELÉCTRICO DEL CONDUCTOR

30 A

Interruptor del asiento eléctrico del conductor, módulo de control IMS (sistema de memoria integrada) del conductor

MÓDULO 9

10 A

Módulo de embrague sensor de cilindro, módulo de control del conductor IMS (sistema de memoria integrado), manilla exterior de la llave inteligente del conductor/pasajero, sensor de lluvia, interruptor de peligro, conector de enlace de datos, unidad de portón trasero eléctrico, unidad telescópica de la dirección

AMP (amplificador)

25 A

AMP (amplificador)

IBU (unidad de control de la carrocería integrada)2

10 A

IBU (unidad de control de la carrocería integrada), interruptor de encendido, palanca de transmisión automática

P/SEGURIDAD DEL ELEVALUNAS ELÉCTRICO DCH.

25 A

Módulo del elevalunas eléctrico de seguridad del acompañante

P/SEGURIDAD DEL ELEVALUNAS ELÉCTRICO IZQ.

25 A

Módulo del elevalunas eléctrico de seguridad de la ventanilla del conductor

MEMORIA

10 A

Relé de plegado/desplegado de los espejos exteriores, espejo exterior eléctrico del conductor/pasajero, tablero, controlador del aire acondicionado (LCD), módulo de control del aire acondicionado, unidad de luz ambiental, luz ambiental de la consola, luz ambiental (pasajero), interruptor del panel de protección, unidad integrada de asistencia al aparcamiento

E-SHIFTER2

10 A

SCU (unidad de control del sistema), palanca de cambio de la transmisión automática electrónica

PORTÓN TRASERO

10 A

Relé del portón trasero

E-CALL (llamada de emergencia)

10 A

Módulo de llamada de emergencia (E-Call)

MÓDULO 7

7,5 A

IBU (unidad de control de la carrocería integrada)

INTERRUPTOR DEL FRENO

10 A

Interruptor de la luz de freno, IBU (unidad de control de la carrocería integrada)

MULTIMEDIA

20 A

Audio (pantalla), unidad principal de navegación y vídeo/audio

LAVAPARABRISAS

15 A

Interruptor multifunción

MÓDULO 8

7,5 A

Módulo de control del asiento con ventilación delantera, módulo de control del calentador del asiento delantero/trasero, bloque de unión E/R (relé de calefacción del parabrisas IZQ.)

AIRBAG1

15 A

Módulo de control del SRS (sistema de sujeción suplementario)

Aire acondicionado encendido

7,5 A

Bloque de unión E/R (relé del calentador PTC nº 1, relé del soplador), controlador del aire acondicionado (LCD), módulo de control del aire acondicionado

MÓDULO 2

15 A

Conector de carga USB delantero, puerto USB del asiento del conductor/pasajero

MÓDULO 6

10 A

Interruptor de la consola, interruptor del modo de conducción, conector de enlace de datos, indicador de la palanca de cambios de la transmisión automática

MÓDULO 1

10 A

Unidad integrada de ayuda al estacionamiento, IBU (unidad integrada de control de la carrocería), teclado de audio, teclado de audio/vídeo y navegación, interruptor de los espejos exteriores eléctricos, módulo de llamada de emergencia (E-Call), AMP (amplificador), audio (pantalla), unidad principal de audio/vídeo y navegación

RETROVISOR CALEFACTADO

10 A

Retrovisor exterior eléctrico del conductor/pasajero

IBU (unidad de control de la carrocería integrada)1

7,5 A

IBU (unidad de control de la carrocería integrada)

MÓDULO 5

10 A

Módulo de control del conductor IMS (sistema de memoria integrado), módulo de control del calefactor de los asientos traseros, módulo de control del asiento de ventilación del aire delantero, AMP (amplificador), módulo de control del calefactor de los asientos delanteros, unidad principal de audio (pantalla), audio/vídeo y navegación, cargador inalámbrico delantero, módulo de llamada de emergencia (E-Call), controlador del aire acondicionado (LCD), módulo de control del aire acondicionado, espejo electrocrómico,

IND. AIRBAG

7,5 A

Tablero de instrumentos

MÓDULO 4

7,5 A

IBU (unidad de control integrado de la carrocería), cámara de visión frontal multifunción, interruptor del panel frontal, unidad de asistencia al aparcamiento integrada, radar de esquina delantero volante a la izda/dcha, sensor del cilindro del módulo de embrague, ECU (unidad de control electrónico) de la 4WD (tracción a las 4 ruedas), faro delantero volante a la izda/dcha

E-SHIFTER3

7,5 A

SCU (unidad de control del sistema), palanca de cambio de la transmisión automática electrónica

TABLERO

7,5 A

Tablero de instrumentos

MÓDULO 3

7,5 A

Interruptor de la luz de freno, luz de la consola superior

Dirección asistida accionada por el motor

7,5 A

Unidad de dirección asistida accionada por el motor

START (inicio)

10 A

Relé de la bocina de la alarma antirrobo, interruptor de rango del semieje, módulo de control del tren de potencia, IBU (unidad integrada de control de la carrocería), interruptor de encendido, bloque de unión E/R (relé de arranque)

Panel de fusibles del compartimento del motor

Bloque de empalmes del compartimento del motor

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

MULTIFUSIBLE 1

Dirección asistida accionada por el motor1

80 A

Unidad de dirección asistida accionada por el motor

VENTILADOR DE REFRIGERACIÓN2

60 A

Controlador del ventilador de refrigeración

B+3

60 A

Bloque de unión ICU (Fusible - S/HEATER (DRV/PASS), P/SEAT(PASS), SUNROOF2, SUNROOF1, P/SEAT DRV, AMP, P/WINDOW SAFETY RH, Relé principal del elevalunas)

B+5

60 A

Bloque de PCB (Fusible - IG2, IG1, BOCINA, A/CON2, B/BOCINA DE ALARMA, ECU2, Relé de control del motor, relé principal del limpiaparabrisas)

B+4

50 A

Bloque de unión ICU (Fusible - BLOQUEO DE LA PUERTA, S/HEATER (DRV/PASS), AIRBAG2, MÓDULO9, IBU2, P/WINDOW SAFETY LH, E-SHIFTER2, TAILGATE, INTERR. DE FRENO, Relé de bloqueo de carga a largo plazo)

SOPLADOR

40 A

Relé del ventilador

ABS1/EPB1

40 A

ESP (módulo de control del programa de estabilidad electrónica)

CALEFACTOR TRASERO

40 A

Relé de la calefacción trasera

ABS2

30 A

ESP (módulo de control del programa de estabilidad electrónica)

FUSIBLE

REMOLQUE 1

50 A

Conector del remolque

VENTILADOR DE REFRIGERACIÓN1

50 A

Relé del ventilador de refrigeración

EPB2

60 A

ESP (módulo de control del programa de estabilidad electrónica)

CRISTAL CALEFACTADO PARABRISAS DERECHO

50 A

Relé calefactado del parabrisas DER.

ECU5

10 A

Sin uso

AMS

10 A

Sensor de la batería

4WD

20 A

AWD ECM (módulo de control del motor)

BOMBA DE COMBUSTIBLE

20 A

Relé de la bomba de combustible

Aire acondicionado encendido1

10 A

Relé del ventilador, módulo de control del aire acondicionado

REMOLQUE 2

20 A

Conector del remolque

E-SHIFTER1

30 A

SCU (unidad de control del sistema)

PORTÓN TRASERO

40 A

Unidad del portón trasero eléctrico

EOP

40 A

Sin uso

CALEFACTOR 3 PTC

50 A

Relé de la calefacción del filtro de combustible

CRISTAL CALEFACTADO PARABRISAS IZQ

50 A

Relé del ventilador de refrigeración bajo (motor Nu), relé DCU (NEW R)

E-CVVT

50 A

Relé del calentador PTC #2 (diésel), relé E-CVVT (motor Theta)

B+2

50 A

Bloque de empalmes ICU (IPS06/IPS07/IPS08/IPS09/IPS10/IPS11)

B+1

60 A

Bloque de empalmes ICU (IPS01/IPS02/IPS03/IPS04/IPS05)

Bloque PCB

Nombre del fusible

Símbolo

Amperaje del fusible

Circuito protegido

ENC2

40 A

Relé IG2

IG1

40 A

Relé ENC1, relé ACC

LIMPIAPARABRISAS DELANTERO 2

7,5 A

Relé del limpiaparabrisas delantero (bajo), ECM (módulo de control del motor), IBU (unidad integrada de control de la carrocería)

ECU4

20 A

[Smartstream G2.0] módulo de control del tren de potencia

SENSOR1

20 A

Bobina de encendido #1~#4

SENSOR7

10 A

Sin uso

ECU3

10 A

Módulo de control del tren de potencia

SENSOR5

10 A

Relé de la bomba de combustible

TCU2

10 A

Sin uso

TCU3

10 A

[Smartstream G2.0] Interruptor de margen del semieje

SENSOR 3

20 A

Sin uso

ECU1

20 A

Módulo de control del tren de potencia

SENSOR2

15 A

Sensor de oxígeno (ARRIBA/ABAJO)

LIMPIAPARABRISAS DELANTERO 1

30 A

Relé principal del limpiaparabrisas, relé del limpiaparabrisas delantero (bajo)

LIMPIAPARABRISAS TRAS

15 A

Relé principal del limpiaparabrisas, Bloque de empalmes ICU (Relé del limpiaparabrisas trasero)

BOCINA

15 A

Relé del claxon

Aire acondicionado encendido2

10 A

Relé comp. del aire acondicionado

BOCINA DE LA ALARMA ANTIRROBO

15 A

Relé de la bocina de la alarma antirrobo

FCA

10 A

Radar delantero

SENSOR4

10 A

[Smartstream G2.0] Válvula de control de aceite #1/#2 (admisión/escape), solenoide de la bomba de aceite variable, válvula solenoide de admisión variable, válvula solenoide de control de purga, controlador del ventilador de refrigeración, relé del aire acondicionado, bloque de unión E/R (relé de ventilador de refrigeración alto) [Smartstream G2.5 T-GDi] Válvula de control de aceite #2 (escape), válvula solenoide de control de purga, solenoide de la bomba de aceite variable, válvula solenoide de admisión variable, controlador del ventilador de refrigeración, relé del aire acondicionado

SENSOR 6

15 A

Inyector #1 ~ #4

ECU2

15 A

Módulo de control del tren de potencia

TCU1

15 A

[Smartstream G2.5 T-GDi] módulo de control del tren de potencia

ABS3/EPB3

7,5 A

[ESP] Módulo de control del programa de estabilidad electrónica

TOMA DE CORRIENTE 2

20 A

Toma de corriente delantera

TOMA DE CORRIENTE1

20 A

Toma de corriente del maletero

Relé

Consulte la siguiente tabla para obtener información acerca del tipo de relé.

Nombre del relé

Símbolo

TIPO

Relé de la calefacción trasera

MICRO

Relé de arranque

MICRO

Relé de la bomba de combustible

MICRO

Relé del ventilador de refrigeración

MINI

Relé calefactado del parabrisas IZQ

MICRO

Relé del ventilador de refrigeración bajo (motor Nu)

Relé DCU (NEW R)

MICRO

Relé del calefactor PTC #1

MICRO

Relé de la calefacción del filtro de combustible

MICRO

Relé calefactado del parabrisas DER.

MICRO

PTC Relé del calefactor n.º 2 (Diésel)

Relé E-CVVT (motor Theta)

MICRO

Relé del ventilador

MICRO

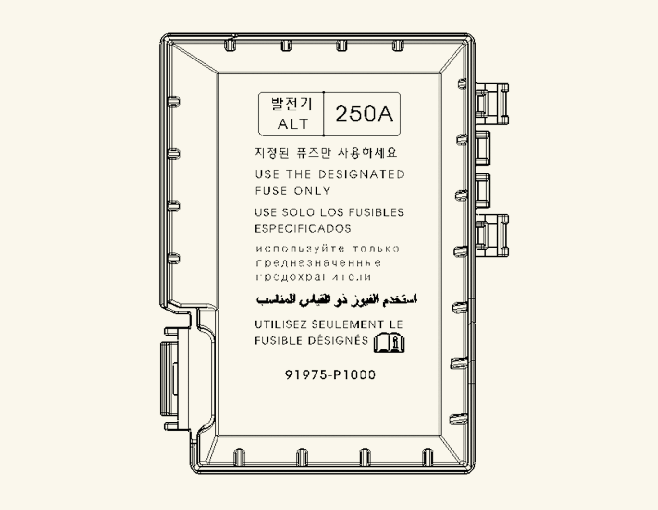

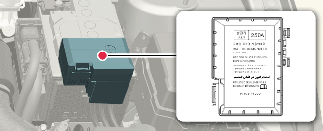

Panel de fusibles del compartimento del motor (cubierta del terminal de la batería)
