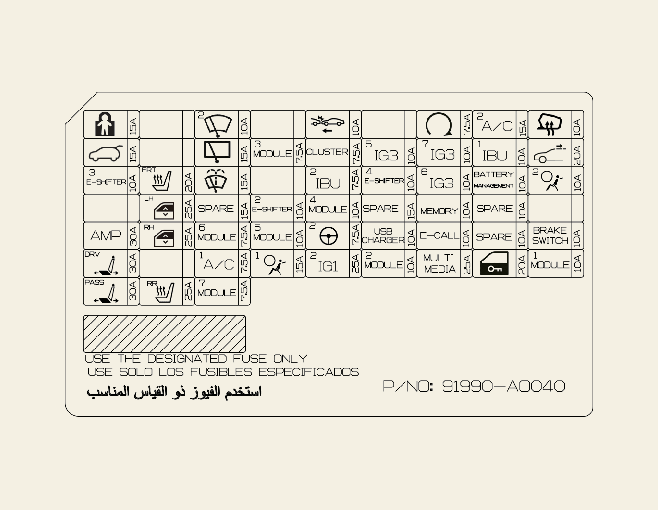

CHILD LOCK

Relé de bloqueio para crianças, relé de desbloqueio para crianças

MODULE 7

Unidade de controlo do banco dianteiro, aquecedor do banco traseiro, inverter CA

E-SHIFTER 2

Seletor de velocidades do ATM eletrónico (transmissão automática)

MEMORY

HUD, Iluminação ambiente, Unidade A/CON, Painel de instrumentos

IG3 5

V2L

IG3 6

BMS

IG3 7

Unidade A/CON, Unidade principal Áudio/AVN, Painel de instrumentos, CDM, Sensor PM

FRONT WIPER 2

Motor da escova dianteira

REAR WIPER

Relé da escova traseira, motor da escova traseira

MDPS 2

Unidade MDPS (direção assistida acionada por motor elétrico)

* MDPS é o mesmo que EPS (Direção assistida elétrica).

IG1 2

Bloco de derivação do compartimento do motor (FUSÍVEL BLOCO PCB - IEB4, ECU3, DCT3, EWP3)

FCA

Radar dianteiro

START

VCU, IBU (Unidade de controlo integrado da carroçaria)

HEATED MIRROR

Unidade do espelho retrovisor exterior do condutor/passageiro

TAILGATE OPEN

Trinco da porta da bagageira

MODULE3

Interruptor multifunções, IBU (Unidade de controlo integrado da carroçaria), Interruptor da luz de travagem, Módulo da porta do condutor

CLUSTER

Head-Up Display, Painel de instrumentos

IAU

Manípulo exterior da porta do condutor/passageiro

S/HEATER FRT

Módulo de controlo da ventilação de ar do banco dianteiro, Módulo de controlo do aquecimento do banco dianteiro

WASHER

Interruptor multifunções

IBU2

IBU (Unidade de controlo integrado da carroçaria)

BATTERY MANAGEMENT

BMU

AIR BAG2

Módulo de controlo do SRS (sistema de retenção suplementar)

SUNROOF1

Motor do teto de abrir

P/WINDOW LH

Módulo de segurança do vidro elétrico do condutor (lado esquerdo), Módulo de segurança do vidro elétrico do passageiro (lado direito), Interruptor do vidro elétrico traseiro (lado esquerdo)

E-SHIFTER 3

Seletor de velocidades do ATM eletrónico (transmissão automática)

MODULE4

Radar dos cantos dianteiros/traseiros do lado esquerdo/lado direito, Inversor dianteiro/traseiro, Unidade ADAS (condução), Unidade VESS (Sistema de som de motor virtual), Radar dianteiro, Câmara dianteira, Unidade ADAS (estacionamento), Interruptor da tampa da consola superior

USB CHARGER

Carregador USB do banco do condutor/passageiro, Carregador USB da consola dianteira n.º1 e n.º2

A/C2

Módulo de controlo do A/C, de alta pressão, Bloco de uniões da válvula dos refrigerantes n.º1/n.º2 P/R (Relé da ventoinha), BSA Chiller, Válvula do refrigerante do A/C

AMP

AMP (Amplificador)

P/WINDOW RH

Módulo de segurança do vidro elétrico do passageiro (lado esquerdo), Módulo de segurança do vidro elétrico do condutor (lado direito), Interruptor do vidro elétrico traseiro do lado direito

MODULE 6

IBU (Unidade de controlo integrado da carroçaria)

MODULE 5

Conector da ligação de dados, Espelho antibrilho elétrico, Unidade E-CALL, ADP, Áudio/Vídeo e Unidade Principal de Navegação, Interruptor do almofadado, Faróis dianteiros lado esquerdo, lado direito, AMP (Amplificador), Carregador sem fios de smartphones, Módulo do banco elétrico do condutor/passageiro, Módulo de controlo do banco com ventilação de ar dianteiro, Módulo de controlo do aquecimento dos bancos traseiros e dos bancos dianteiros, Interruptor do piso da consola, Módulo do dispositivo de nivelamento automático dos faróis, Módulo IFS (Sistema de iluminação dianteira inteligente)

E-CALL

Unidade E-CALL

IBU 1

IBU (Unidade de controlo integrado da carroçaria)

BRAKE SWITCH

Interruptor da luz de travagem, IBU (Unidade de controlo integrado da carroçaria)

P/SEAT DRV

Interruptor do banco elétrico do condutor, Módulo de banco elétrico do condutor (Com IMS (sistema de memória integrado))

A/C1

Módulo de comando do A/C

AIR BAG 1

Módulo de controlo do SRS (sistema de retenção suplementar)

MODULE 2

AMP (Amplificador), ADP, Bloco de derivação P/E (Relé da tomada elétrica), IBU (Unidade de controlo integrado da carroçaria), Unidade E-CALL, Unidade ADAS, Áudio/Vídeo & teclado de navegação, Áudio/vídeo e Unidade principal de navegação

MULTIMEDIA

Áudio/vídeo e unidade principal de navegação

DOOR LOCK

Relé para trancar a porta, relé para destrancar a porta, relé anti-entalamento

MODULE 1

Interruptor da luz de perigo, Interruptor multifunções, Conector da ligação de dados, Sensor de chuva, Sirene UIP, Sensor UIP, Unidade PTG, Módulo da porta do condutor, Unidade do espelho retrovisor exterior do condutor/passageiro

P/SEAT PASS

Interruptor do banco elétrico do passageiro, Módulo do banco elétrico do passageiro

S/HEATER RR

Módulo de controlo do aquecimento dos bancos traseiros

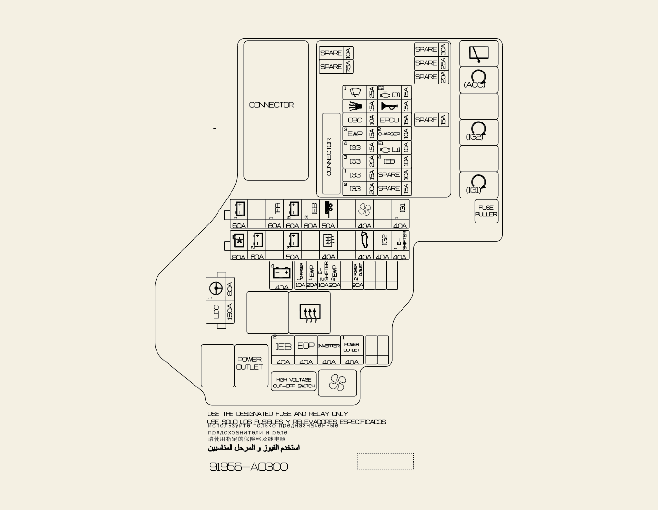

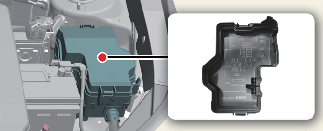

MULTI FUSE-1

LDC

Fusível (IEM, EOP, Inverter, Tomada elétrica)

MDPS1

Unidade MDPS

* MDPS é o mesmo que EPS (Direção assistida elétrica).

MULTI FUSE-3

B+5

Bloco PCB (Relé principal IG3, Fusível: LIMPA PARA-BRISAS1, EPCU1, B/ALARME, BUZINA, VCU2)

IG1 1

(FUSÍVEL-MODULO2, CARREGADOR USB, A/BAG1, IBU2, MDPS2, PAINEL DE INSTRUMENTOS, MÓDULO3, A/BAG IND, MÓDULO4, MÓDULO5, E-SHIFTER2, FCA, ING1 2)

B+1

Bloco de derivação ICU (IPS2, IPS3, IPS5, IPS7, IPS12, IPS14)

IEB 1

Unidade IEB

IEB 3

Unidade IEB

IG1

Unidade do conector do atrelado

BLOWER

Bloco de derivação do compartimento do motor (Relé da ventoinha)

MULTI FUSE-2

C/FAN

Motor da ventoinha de refrigeração

RR HTD

Bloco de derivação P/R (Relé do aquecimento traseiro)

B+2

Bloco de derivação ICU (IPS)

B+3

BLOCO DE DERIVAÇÃO ICU (FUSÍVEL - BLOQUEIO PARA CRIANÇAS, E-SHIFTER3, P/WDW LE, P/WDW LD, ABERTURA P/BAGAGEIRA, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2

POWER TAILGATE

Unidade da porta da bagageira elétrica

IG2

BLOCO DE DERIVAÇÃO ICU (FUSÍVEL - LIMPA-VIDROS, A/C, MÓDULO6, MÓDULO7, Limpa-vidros TD)

E-SHIFTER 1

SCU

FUSE

B+4

Bloco de junção ICU (Relé de trinco de carga de longos períodos de tempo, Fusível: IAU, ECS, GESTÃO DA BATERIA, AIRBAG2, MEMÓRIA1, SOBRE3 (B+), A/C2, E-CALL, IBU1, INTERRUPTOR TRAVÃO, MULTIMÉDIA, TRINCO DAS PORTAS, MÓDULO1)

IEB 2

Unidade IEB

CHARGER 1

CDM

EWP1

Bomba de água eletrónica n.º 1

EWP2

Bomba de água eletrónica n.º 2

P/OUTLET1

Relé de tomada elétrica

INVERTER

Bomba de óleo eletrónica traseira

EOP

Bomba de óleo eletrónica dianteira

E-SHIFTER2

Relé do E-Shifter, SCU, Seletor de velocidades do ATM eletrónico

P/OUTLET2

Tomada elétrica dianteira

WIPER1

Bloco PCB (Placa de circuito impressa) (Relé principal do limpa para-brisas)

EPCU

Inversor dianteiro

B/ALARM

Bloco PCB (Placa de circuito impressa) (Relé da buzina de alarme contra ladrões)

HORN

Bloco PCB (Placa de circuito impressa) (Relé da buzina)

OBC

ICCU, VCMS

EWP 3

EWP PE

IG3 1

Inversor, VCU

IG3 3

Bomba de água eletrónica

EPCU

Inversor

ECU 1

VCU

IG3 4

ICCU, VCMS, CDM, Ventoinha de refrigeração

IEB 4

Unidade IEB

CHARGER 2

Relé de bloqueio, desbloqueio do carregador

IG3 2

3WAY V/V, EOP, ICU (FUSÍVEL IG3)

Rear Heated Relay

ACC Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

REAR WIPER RELAY
