Ручное управление обогревом и кондиционированием воздуха

Управление системой обогрева и охлаждения воздуха может осуществляться также в ручном режиме при помощи кнопок и переключателей (кроме кнопки «AUTO»). В этом случае система работает последовательно в соответствии с порядком нажатия кнопок и переключателей.

Запустите двигатель.
Выберите нужный режим.

Для повышения эффективности обогрева и охлаждения.
- Обогрев:
- Охлаждение:
Установите регулятор температуры в нужное положение.
Выберите забор свежего (наружного) воздуха.
Установите регулятор скорости вентилятора на нужную скорость.
При необходимости включите систему кондиционирования воздуха.

Для перехода в автоматический режим управления нажмите кнопку «AUTO».

Выбор режима

ПРИМЕЧАНИЕ

Вентиляционные дефлекторы второго ряда (E)

Управление потоком воздуха через вентиляционные отверстия второго ряда осуществляется при помощи передней системы климат-контроля через внутренние воздуховоды в полу (E).
Поток воздуха, подаваемый через вентиляционные отверстия второго (E), может быть менее интенсивным, чем поток из дефлекторов на приборной панели.

Кнопка выбора режима управляет направлением потока воздуха через вентиляционную систему.

Подача воздуха осуществляется через следующие отверстия.

Уровень лица (B, C, D, E, F)

Поток воздуха будет направлен на верхнюю часть тела и лицо. Кроме того, направление подачи воздуха можно менять с помощью настройки положения каждого вентиляционного отверстия.

Двойной уровень (B, D, E, С, F)

Поток воздуха направляется в лицо и в нижнюю часть салона.

Уровень пола (C, A, D, E)

Основная часть воздуха направляется в нижнюю часть салона, а незначительное его количество подается на лобовое стекло и к обогревателям боковых стекол.

Уровень «Floor-Defrost» (Пол-разморозка) (A, C, D, E)

Основная часть воздуха направляется в нижнюю часть салона и на лобовое стекло, а незначительное его количество подается к обогревателям боковых стекол.

Уровень размораживания

Основная часть воздуха направляется на лобовое стекло, а незначительное его количество подается к обогревателям боковых стекол.

Дефлекторы на приборной панели

Дефлекторы можно открыть или закрыть по отдельности с помощью дискового переключателя.

Можно также регулировать направление подачи воздуха, используя рычаг управления дефлектором, как показано на рисунке.

Регулировка температуры

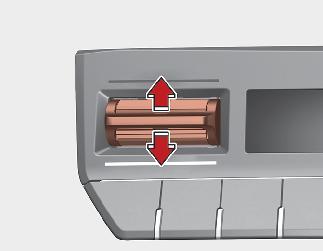

Со стороны водителя

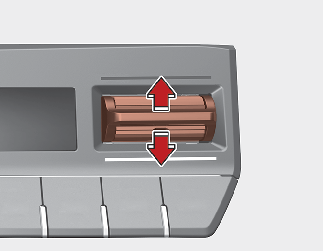

Со стороны пассажира

Увеличение температуры до максимального уровня (HI) осуществляется поворотом регулятора в крайнее правое положение. Снижение температуры до минимального уровня (Lo) осуществляется поворотом регулятора в крайнее левое положение. При повороте регулятора температура будет увеличиваться или уменьшаться с шагом 0,5 °C/1 °F. При установке минимального уровня температуры система кондиционирования будет работать постоянно.

Параллельное регулирование температуры на стороне водителя и пассажира

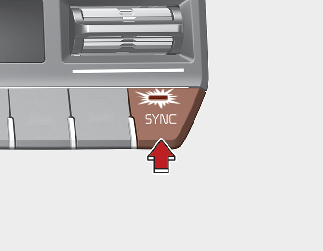

Для регулирования температуры на стороне водителя и пассажира нажмите кнопку «SYNC».

На стороне пассажира будет задана такая же температура, как и на стороне водителя.
Поверните регулятор температуры на стороне водителя. Температура на сторонах водителя и пассажира будет меняться одинаково.
При включении системы подогрева сидений заднего ряда настройки температуры и скорости вращения вентилятора будут совпадать с настройками первого ряда.

Индивидуальное регулирование температуры на стороне водителя и пассажира

Для индивидуального регулирования температуры на стороне водителя и пассажира нажмите кнопку «SYNC» еще раз. Загорится лампочка на кнопке.
Настройте температуру со стороны водителя с помощью соответствующего регулятора.
Настройте температуру со стороны пассажира с помощью соответствующего регулятора.

Переключатель режимов подачи воздуха

С помощью этого регулятора можно выбрать забор наружного (свежего) воздуха или режима рециркуляции.

Чтобы изменить режим, нажмите кнопку управления.

Положение рециркуляции воздуха

При выборе положения рециркуляции воздух из салона подается в систему отопления и нагревается или охлаждается в зависимости от выбранной функции.

Положение забора наружного (свежего) воздуха

Когда выбрано положение забора наружного (свежего) воздуха, воздух поступает снаружи и нагревается или охлаждается в зависимости от выбранной функции.

ПРИМЕЧАНИЕ

Длительная эксплуатация обогревателя в положении рециркуляции воздуха (без использования кондиционера) может привести к запотеванию лобового стекла и боковых окон, а воздух внутри салона может стать спертым. Кроме того, длительное использование кондиционера в режиме рециркуляции ведет к осушению воздуха в салоне.

ПРЕДУПРЕЖДЕНИЕ

Длительное использование системы климат-контроля в режиме рециркуляции может привести к увеличению влажности воздуха в салоне и, следовательно, к запотеванию стекла и снижению видимости.
Не спите в автомобиле с включенным кондиционером или системой отопления. Это может причинить серьезный вред здоровью или привести к смерти из-за понижения уровня кислорода и/или температуры тела.
Длительное использование системы климат-контроля в режиме рециркуляции может вызывать сонливость или вялость и привести к потере управления автомобилем. Во время управления автомобилем регулятор режима должен как можно большее время находиться в положении забора наружного (свежего) воздуха.

Настройка скорости вращения вентилятора

Настройка скорости вращения вентилятора на необходимую величину осуществляется путем нажатия соответствующей кнопки.

Чем выше скорость вентилятора, тем больше воздуха он нагнетает. Нажатие на кнопку «OFF» (Выкл.) приводит к выключению вентилятора.

Кондиционирование воздуха

Нажмите кнопку «A/C» (кондиционер), чтобы включить систему кондиционирования (загорится индикаторная лампа).

Для того чтобы выключить систему кондиционирования, нажмите эту кнопку еще раз.

Режим отключения

Нажмите на кнопку выключения переднего нагнетателя, чтобы отключить переднюю систему климат-контроля. Однако вы можете по-прежнему работать с кнопками выбора режима и забора воздуха, пока выключатель зажигания находится в положении «ON» (Вкл.).
