* Stvarna slika punjača i način punjenja mogu da variraju u zavisnosti od proizvođača punjača.

1. Pritisnite pedalu kočnice i aktivirajte kočnicu za parkiranje.

2. Podesite sve prekidače na OFF, prebacite menjač u položaj P (parkiranje) i vozilo postavite na OFF. Ako se punjenje započne a da menjač nije u položaju P (parkiranje), punjenje će početi automatski nakon prebacivanja menjača u položaj P (parkiranje).

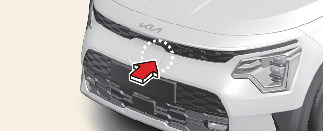

3. Otvorite poklopac za punjenje.



   Za više detalja videti odeljak Još detalja.

4. Proverite da li na konektoru za punjenje i ulazu za punjenje ima prašine.

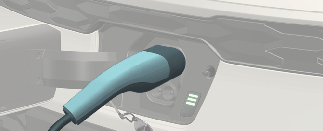

5. Uhvatite konektor za punjenje za ručicu i povežite ga sa ulazom za punjenje vozila. Gurnite konektor skroz unutra. Može da dođe do požara ako konektor za punjenje i terminal za punjenje nisu pravilno povezani.

   Za više detalja videti odeljak Još detalja.

6. Priključite utikač za punjenje na električnu utičnicu na AC stanici za punjenje da biste započeli punjenje.

7. Proverite da li je uključena signalna lampica punjenja () baterije visokog napona na instrument tabli (na ON). Punjenje nije aktivno kada je signalna lampica punjenja () u položaju OFF. Ako konektor za punjenje i utikač za punjenje nisu povezani pravilno, ponovo povežite kabl za punjenje da biste obavili punjenje.

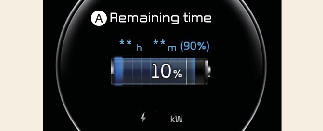

8. Nakon početka punjenja, na instrument tabli će biti prikazano procenjeno vreme punjenja tokom približno 1 minuta.

   Ako otvorite vrata vozača tokom punjenja, procenjeno vreme punjenja takođe će biti prikazano na instrument tabli tokom 1 minuta. Kada je podešeno zakazano punjenje ili zakazano aktiviranje klima-uređaja/grejača, procenjeno vreme punjenja će biti prikazano kao „--”.



   A: Preostalo vreme

Prilikom punjenja baterije visokog napona, nivo napunjenosti možete da proverite sa spoljne strane vozila.

Za više detalja videti odeljak Još detalja.

1. Kada se punjenje završi, izvadite utikač za punjenje iz električne utičnice AC stanice za punjenje.



2. Uhvatite konektor za punjenje za ručicu i izvucite ga.



3. Vodite računa da dobro zatvorite poklopac za punjenje.

4. Zatvorite zaštitne kapice konektora za punjenje i utikača za punjenje da biste ih zaštitili od stranih materija.

5. Ako koristite lični konektor za punjenje, čuvajte ga u odeljku za kabl.

OBAVEŠTENJE

• Ako ne možete da otvorite poklopac za punjenje zbog mraza, lagano ga kucnite ili uklonite led oko poklopca za punjenje. Ne pokušavajte da na silu otvorite poklopac za punjenje. Ako ga otvorite na silu, poklopac za punjenje se može oštetiti.

• Izaberite EV → ikona podešavanja na ekranu → Režim zaključavanja konektora za punjenje u infozabavnom sistemu. Konektor za punjenje se zaključava u ulazu u različitom trenutku u zavisnosti od izabranog režima.

  • Režim Uvek zaključavaj: Konektor se zaključava kada se konektor za punjenje poveže sa ulazom za punjenje.

  • Režim Zaključaj pri punjenju: Konektor se zaključava kada punjenje počne.

  Nakon ažuriranja softvera može doći do promene infozabavnog sistema. Za više informacija pogledajte priručnik koji se nalazi u infozabavnom sistemu i brzi referentni vodič.

• Iako je punjenje moguće kada je dugme „EV” u položaju ON/START, radi vaše bezbednosti, punjenje počnite kada je dugme „EV” u položaju OFF, a menjač vozila je u položaju P (parkiranje). Nakon početka punjenja možete da koristite električne komponente, npr. radio, ako dugme „EV” podesite u položaj ACC ili ON.

• Prilikom AC punjenja, radio prijem može biti slab.

• Prilikom punjenja, menjač ne može da se prebaci iz položaja P (parkiranje) u neki drugi stepen prenosa.

• U zavisnosti od stanja i dugotrajnosti baterije visokog napona, specifikacija punjača i temperature okruženja, vreme potrebno za punjenje baterije može da varira.
