وصف لوحة المصهر/ المرحل الكهربائي
يمكنك العثور داخل أغطية لوحة المصاهر/المرحلات الكهربائية على ملصق مختص بتوضيح اسم كل مصهر/مُرحّل كهربائي وسعته.
قد لا تنطبق جميع أوصاف لوحة المصهر في هذا الدليل على سيارتك. وهي مطابقة في وقت الطباعة. عندما تفحص لوحة المصهر في سيارتك، ارجع إلى ملصق لوحة المصهر.

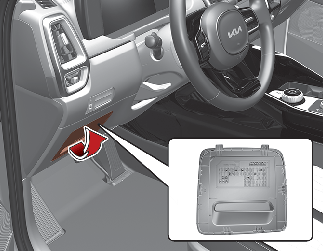

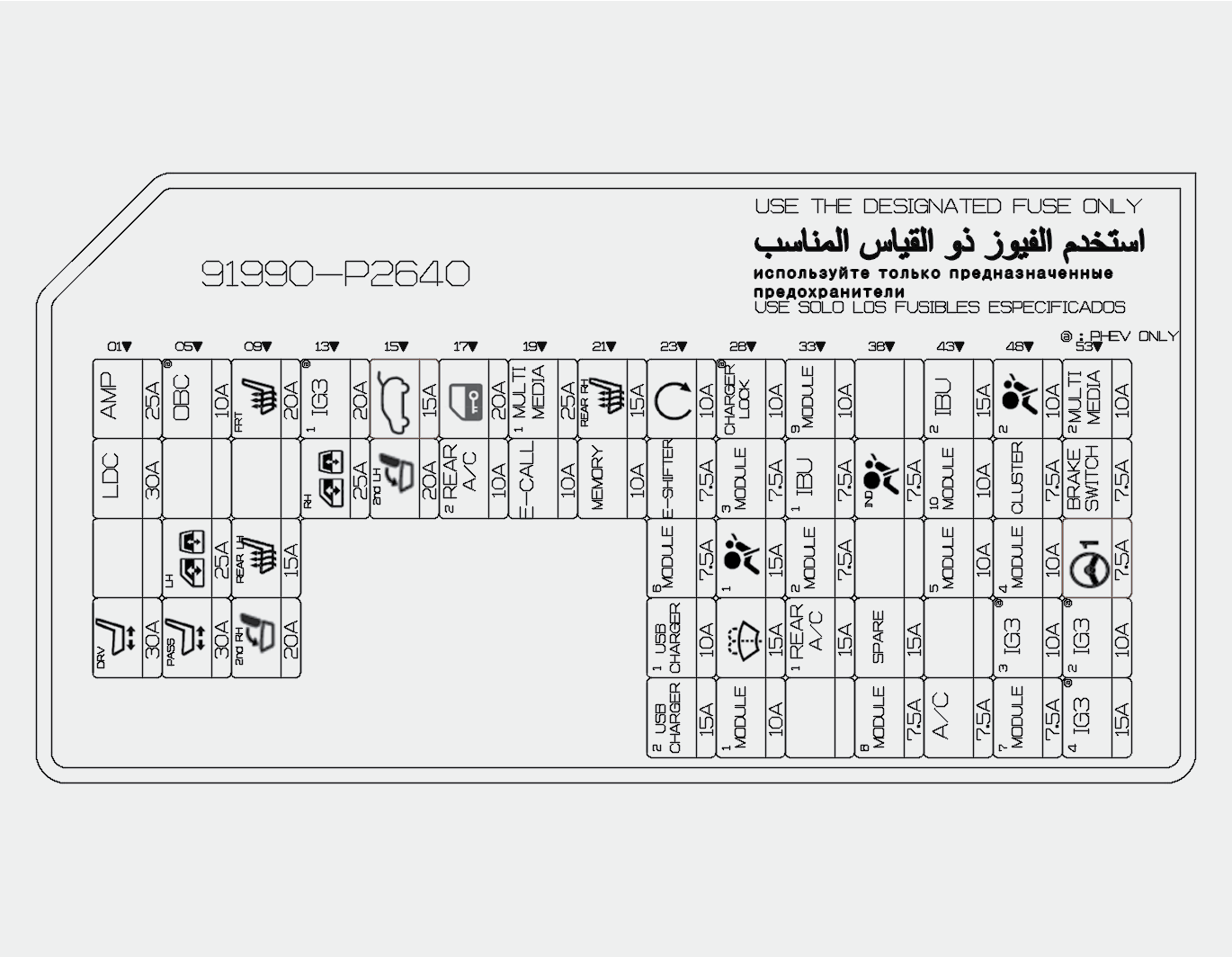

لوحة المصاهر بجانب السائق
|
اسم المصهر |
الرمز |
معدل المصهر |
دائرة كهربائية محمية |
|---|---|---|---|
|
AMP |
 |
25 أمبير |
المضخم AMP |
|
LDC |
 |
30 أمبير |
غير مستخدم |
|
P/SEAT(DRV) |
 |
30 أمبير |
مفتاح المقعد الكهربائي للسائق، وحدة التحكم في نظام الذاكرة المتكاملة، مفتاح دعامة أسفل الظهر للسائق |
|
OBC |
 |
10 أمبير |
[سيارة كهربائية هجينة مزودة بقابس] شاحن داخلي |
|
P/WINDOW(LH) |
 |
25 أمبير |
وحدة النافذة الكهربائية لسلامة السائق/الراكب، مفتاح النافذة الكهربائية للراكب، مفتاح النافذة الكهربائية الخلفية في الجانب الأيسر، وحدة النافذة الكهربائية الخلفية للسلامة في الجانب الأيسر |
|
P/SEAT(PASS) |
 |
30 أمبير |
[السيارة الكهربائية الهجينة] مفتاح المقعد الكهربائي للراكب، وحدة مُرحِل الراكب، مفتاح المقعد الكهربي للراكب [السيارة الكهربائية الهجينة المزودة بقابس] مفتاح المقعد الكهربائي للراكب، وحدة مُرحِل الراكب |
|
S/HEATER (FRT) |
 |
20 أمبير |
وحدة التحكم بتهوية المقعد الأمامي، وحدة التحكم بتدفئة المقعد الأمامي |
|
S/HEATER (REAR LH) |
 |
15 أمبير |
وحدة التحكم في مدفأ المقعد الأيسر في الصف الثاني |
|
2nd ROW SEAT FOLDING(RH) |
 |
20 أمبير |
مشغل طي المقعد الأيمن في الصف الثاني |
|
IG3 1 |
 |
20 أمبير |
[السيارة الكهربائية الهجينة المزودة بقابس] صندوق مرحل وحدة الدائرة المتكاملة (مرحل مفتاح الإشعال 3) |
|
P/WINDOW (RH) |
 |
25 أمبير |
وحدة النافذة الكهربائية لسلامة السائق/الراكب، مفتاح النافذة الكهربائية للراكب، مفتاح النافذة الكهربائية الخلفية في الجانب الأيمن، وحدة النافذة الكهربائية الخلفية للسلامة في الجانب الأيمن |
|
TAILGATE OPEN |
 |
15 أمبير |
مرحل الباب الخلفي |
|
2nd ROW SEAT FOLDING(LH) |
 |
20 أمبير |
وحدة التحكم في مدفأ المقعد الأيسر في الصف الثاني |
|
DOOR LOCK |
 |
20 أمبير |
[السيارة الكهربائية الهجينة] مرحل قفل/إلغاء قفل الباب، مرحل القفل المسدود، موصل وصلة البيانات [السيارة الكهربائية الهجينة المزودة بقابس] مرحل قفل/إلغاء قفل الباب، مرحل القفل المسدود، موصل وصلة البيانات، صندوق مرحل وحدة الدائرة المتكاملة (مرحل قفل/إلغاء قفل غطاء خزان الوقود) |
|
REAR A/C 2 |
 |
10 أمبير |
وحدة تحكم مكيف الهواء الخلفي |
|
MULTI MEDIA 1 |
 |
25 أمبير |
الصوت، وحدة الصوت/الفيديو والملاحة الرئيسية، مصهر - متعدد الوسائط 2 |
|
E-CALL |
 |
10 أمبير |
وحدة مكالمات الطوارئ |
|
S/HEATER (REAR RH) |
 |
15 أمبير |
وحدة التحكم في مدفئ المقعد الأيمن في الصف الثاني |
|
MEMORY |
 |
10 أمبير |
[السيارة الكهربائية الهجينة] وحدة الباب الخلفي الكهربائي، وحدة التحكم في نظام الذاكرة المتكاملة، وحدة التحكم في مكيف الهواء الخلفي، إنذار الراكب الخلفي، المرآة الخارجية الكهربائية للسائق/الراكب، وحدة منطقة باب السائق، لوحة العدادات، مستشعر الأمطار، وحدة التحكم بمكيف الهواء الأمامي، لوحة التحكم بمكيف الهواء الأمامي، شاشة العرض العلوية [السيارة الكهربائية الهجينة المزودة بقابس] وحدة الباب الخلفي الكهربائي، وحدة التحكم في نظام الذاكرة المتكاملة، وحدة التحكم في مكيف الهواء الخلفي، إنذار الراكب الخلفي، المرآة الخارجية الكهربائية للسائق/الراكب، لوحة العدادات، مستشعر الأمطار، وحدة التحكم بمكيف الهواء الأمامي، لوحة التحكم بمكيف الهواء الأمامي، شاشة العرض العلوية |
|
START |
 |
10 أمبير |
مفتاح الإشعال |
|
E-SHIFTER |
 |
7.5 أمبير |
قرص ناقل الحركة الإلكتروني |
|
MODULE 6 |
 |
7.5 أمبير |
غير مستخدم |
|
USB CHARGER 1 |
 |
10 أمبير |
موصل شاحن USB الخاص بالأمتعة بالجانب الأيسر/الأيمن |
|
USB CHARGER 2 |
 |
15 أمبير |
موصل شاحن USB لوحدة التحكم الخلفية بالجانب الأيسر/الأيمن، موصل شاحن USB بمقعد السائق/الراكب |
|
CHARGER LOCK |
 |
10 أمبير |
[السيارة الكهربائية الهجينة المزودة بقابس] صندوق مرحل وحدة الدائرة المتكاملة (مرحل قفل/إلغاء قفل موصل الشاحن)، وحدة قفل باب الشاحن |
|
MODULE 3 |
 |
7.5 أمبير |
[السيارة الكهربائية الهجينة] وحدة IBU (وحدة التحكم المتكاملة في الهيكل)، وحدة ECU (وحدة التحكم الإلكتروني) للركن لوحدة ADAS (أنظمة مساعدة السائق المتقدمة)، كاميرا الرؤية الأمامية، مفتاح وسادة التصادم، وحدة مراقبة الرؤية المحيطة، رادار الجانب الخلفي جانب المقبض الأيسر/جانب المقبض الأيمن، نظام الدفع الرباعي، وحدة ECU (وحدة التحكم الإلكتروني)، كاميرا الرؤية الأمامية، وحدة VESS (وحدة نظام صوت المحرك الافتراضي)، مفتاح وحدة التحكم المركزية الأمامي، مفتاح تهوية مقعد السائق/الراكب [السيارة الكهربائية الهجينة المزودة بقابس] وحدة IBU (وحدة التحكم المتكاملة في الهيكل)، وحدة ECU (وحدة التحكم الإلكتروني) للركن لوحدة ADAS (أنظمة مساعدة السائق المتقدمة)، الكاميرا الأمامية، مفتاح وسادة التصادم، وحدة مراقبة الرؤية المحيطة، رادار الجانب الخلفي جانب المقبض الأيسر/جانب المقبض الأيمن، نظام الدفع الرباعي، وحدة ECU (وحدة التحكم الإلكتروني)، الرادار الأمامي، وحدة VESS (وحدة نظام صوت المحرك الافتراضي)، مفتاح وحدة التحكم المركزية الأمامي، مفتاح تهوية مقعد السائق/الراكب جانب المقبض الأيسر/جانب المقبض الأيمن |
|
AIR BAG 1 |
 |
15 أمبير |
وحدة التحكم بنظام التثبيت الإضافي (SRS) |
|
WASHER |
 |
15 أمبير |
المفتاح متعدد الوظائف |
|
MODULE 1 |
 |
10 أمبير |
AMP (مضخم)، مقبض RSE (الاستئناف) الأيسر/الأيمن، الصوت، وحدة الصوت/الفيديو والملاحة الرئيسية، وحدة التحكم المتكاملة في الهيكل، موصل شاحن USB أمامي بالجانب الأيسر/الأيمن، وحدة أنظمة مساعدة السائق المتقدمة، وحدة مكالمات الطوارئ، وحدة مراقبة الرؤية الشاملة |
|
MODULE 9 |
 |
10 أمبير |
[السيارة الكهربائية الهجينة] الصمام الرئيسي، لمبة الأوضاع للسائق/الراكب، وحدة ECU (وحدة التحكم الإلكتروني) للركن لوحدة ADAS (أنظمة مساعدة السائق المتقدمة)، موصل وصلة البيانات، وحدة مراقبة الرؤية الشاملة، وحدة منطقة باب السائق، المقبض الخارجي للمفتاح الذكي للسائق/الراكب، وحدة لمبة الأوضاع، الحماية من الاختراق بالموجات فوق الصوتية، صفارة إنذار البطارية الاحتياطية، وحدة لمبة الأوضاع للسائق/الراكب [السيارة الكهربائية الهجينة المزودة بقابس] لمبة الأوضاع للسائق/الراكب، وحدة ECU (وحدة التحكم الإلكتروني) للركن لوحدة ADAS (أنظمة مساعدة السائق المتقدمة)، موصل وصلة البيانات، وحدة مراقبة الرؤية الشاملة، وحدة منطقة باب السائق، مستشعر الأمطار، المقبض الخارجي للمفتاح الذكي للسائق/الراكب، وحدة لمبة الأوضاع، مستشعر الحماية من الاختراق بالموجات فوق الصوتية، صفارة إنذار البطارية الاحتياطية، وحدة لمبة الأوضاع للسائق/الراكب |
|
IBU 1 |
 |
7.5 أمبير |
[السيارة الكهربائية الهجينة] وحدة التحكم المتكاملة في الهيكل، مجموعة توصيل غرفة المحرك (مرحل مروحة تبريد البطارية)، وحدة التحكم في نظام إدارة البطارية [السيارة الكهربائية الهجينة المزودة بقابس] وحدة التحكم المتكاملة في الهيكل |
|
MODULE 2 |
 |
7.5 أمبير |
[السيارة الكهربائية الهجينة] وحدة منطقة باب السائق، وحدة التحكم العلوية، مفتاح متعدد الوظائف (نظام التوجيه المعزّز بمحرك كهربائي مثبت على قضيب المقود) [السيارة الكهربائية الهجينة المزودة بقابس] وحدة منطقة باب السائق، وحدة التحكم الرئيسية العلوية، مفتاح متعدد الوظائف (نظام التوجيه المعزّز بمحرك كهربائي مثبت على قضيب المقود) * MDPS (نظام التوجيه المعزّز بمحرك كهربائي)هو نفس EPS (التوجيه المعزز الكهربائي). |
|
REAR A/C 1 |
 |
15 أمبير |
موتور منفاخ مكيف الهواء الخلفي، مجموعة توصيل وحدة التحكم بالواجهة (مصهر - المكيف الخلفي 2) |
|
A/BAG IND |
 |
7.5 أمبير |
مجموعة العدادات، وحدة التحكم العلوية |
|
MODULE 8 |
 |
7.5 أمبير |
وحدة ECU (وحدة التحكم الإلكتروني) للركن لوحدة ADAS (أنظمة مساعدة السائق المتقدمة)، وحدة التحكم بتهوية المقعد الأول، وحدة التحكم في جهاز تدفئة المقعد الأول، وحدة التحكم في جهاز تدفئة المقعد الثاني الأيسر/الأيمن، وحدة التحكم في مكيف الهواء الخلفي |
|
IBU 2 |
 |
15 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل) |
|
MODULE10 |
 |
10 أمبير |
مفتاح مصباح التوقف |
|
MODULE 5 |
 |
10 أمبير |
وحدة التحكم العلوية، AMP (مضخم)، وحدة الشاحن اللاسلكي الأمامي |
|
A/C |
 |
7.5 أمبير |
[السيارة الكهربائية الهجينة] لوحة التحكم بمكيف الهواء الأمامي، وحدة التحكم بمكيف الهواء الأمامي، ضاغط مكيف الهواء الكهربائي، مجموعة توصيل غرفة المحرك (مرحل رقم 1 لتحكم العزم الإيجابي في جهاز التدفئة، مرحل رقم 2 لتحكم العزم الإيجابي في جهاز التدفئة، مرحل المنفاخ) [السيارة الكهربائية الهجينة المزودة بقابس] لوحة التحكم بمكيف الهواء الأمامي، وحدة التحكم في مكيف الهواء الأمامي، مجموعو توصيل غرفة المحرك (مرحل رقم 1 لتحكم العزم الإيجابي في جهاز التدفئة، مرحل رقم 2 لتحكم العزم الإيجابي في جهاز التدفئة، مرحل المنفاخ) |
|
AIR BAG 2 |
 |
10 أمبير |
وحدة التحكم بنظام التثبيت الإضافي (SRS) |
|
CLUSTER |
 |
7.5 أمبير |
مجموعة العدادات، شاشة العرض على الزجاج الأمامي |
|
MODULE 4 |
 |
10 أمبير |
[السيارة الكهربائية الهجينة] وحدة مكالمات الطوارئ، الصوت، وحدة الصوت/الفيديو والملاحة الرئيسية، موصل وصلة البيانات، لوحة التحكم بمكيف الهواء الأمامي، وحدة التحكم بمكيف الهواء الأمامي، مفتاح وسادة التصادم، مرآة متعددة الألوان إلكترونيًا، مقبض المصباح الأمامي الأيسر/الأيمن، وحدة التحكم في نظام الذاكرة المتكاملة، وحدة التحكم في تهوية مقاعد الصف الأول، وحدة التحكم في جهاز تدفئة مقاعد الصف الأول، وحدة التحكم في جهاز تدفئة مقعد الصف الثاني الأيسر/الأيمن [السيارة الكهربائية الهجينة المزودة بقابس] وحدة مكالمات الطوارئ، الصوت، وحدة الصوت/الفيديو والملاحة الرئيسية، موصل وصلة البيانات، مفتاح وسادة التصادم، مرآة متعددة الألوان إلكترونيًا، مقبض المصباح الأمامي الأيسر/الأيمن، وحدة التحكم في نظام الذاكرة المتكاملة، وحدة التحكم في تهوية مقاعد الصف الأول، وحدة التحكم في تدفئة مقاعد الصف الأول، وحدة التحكم في تدفئة المقعد الأيسر/الأيمن في الصف الثاني |
|
IG3 3 |
 |
10 أمبير |
[السيارة الكهربائية الهجينة المزودة بقابس] وحدة التحكم في الطاقة الهجينة، وحدة التحكم في ناقل الحركة المزود بتقنية التعشيق سلكيًا |
|
MODULE 7 |
 |
7.5 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل) |
|
MULTI MEDIA 2 |
 |
10 أمبير |
[السيارة الكهربائية الهجينة] مقبض RSE (الاستئناف) الأيسر/الأيمن [السيارة الكهربائية الهجينة المزودة بقابس] مقبض نظام الترفيه للمقعد الخلفي الأيسر/الأيمن |
|
BRAKE SWITCH |
 |
7.5 أمبير |
مفتاح مصابيح التوقف، IBU (وحدة التحكم المتكاملة في الهيكل) |
|
MDPS |
 |
7.5 أمبير |
وحدة (نظام التوجيه المعزّز بمحرك كهربائي) MDPS * MDPS (نظام التوجيه المعزّز بمحرك كهربائي)هو نفس EPS (التوجيه المعزز الكهربائي). |
|
IG3 2 |
 |
10 أمبير |
[السيارة الكهربائية الهجينة المزودة بقابس] لوحة العدادات، لوحة التحكم بمكيف الهواء الأمامي، وحدة التحكم بمكيف الهواء الأمامي |
|
IG3 4 |
 |
15 أمبير |
[السيارة الكهربائية الهجينة المزودة بقابس] مضخة المياه الإلكترونية |

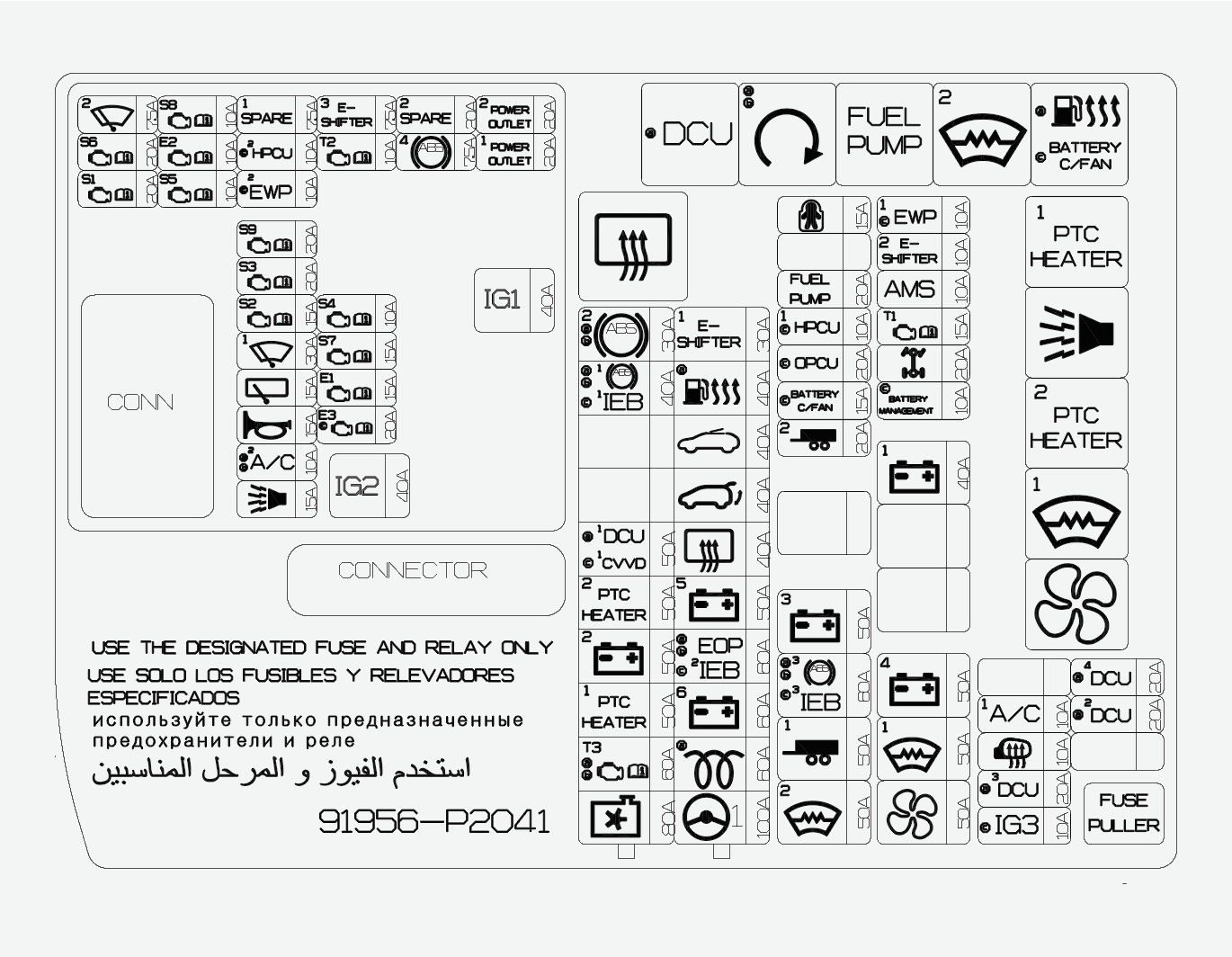

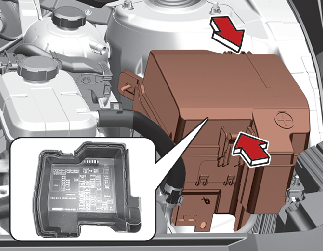

لوحة مصهر حجيرة المحرك
قد لا تنطبق جميع أوصاف لوحة المصهر في هذا الدليل على سيارتك. وهي مطابقة في وقت الطباعة. عند فحص لوحة المصاهر في السيارة، راجع ملصق لوحة المصاهر على الجانب الداخلي من غطاء المصهر. يقدم لك هذا المخطط معلومات محددة عن سيارتك.
|
اسم المصهر |
الرمز |
معدل المصهر |
دائرة كهربائية محمية |
|---|---|---|---|
|
COOLING FAN |
 |
80 أمبير |
محرك بمروحة تبريد |
|
PTC HEATER1 |
 |
50 أمبير |
PTC Heater #1 Relay (مرحل مدفئ المعامل الحراري الموجب الأول) |
|
B+2 |
 |
50 أمبير |
مجموعة توصيل وحدة التحكم في الواجهة (وحدة لوحة العدادات) |
|
PTC HEATER2 |
 |
50 أمبير |
PTC Heater #2 Relay (مرحل مدفئ المعامل الحراري الموجب الثاني) |
|
CVVD1 |
 |
50 أمبير |
مشغل زمن الصمام المتغير باستمرار |
|
IEB1 |
 |
40 أمبير |
وحدة الفرامل الاضطرارية الذكية (IEB) |
|
MDPS1 |
 |
100 أمبير |
وحدة (نظام التوجيه المعزّز بمحرك كهربائي) MDPS * MDPS (نظام التوجيه المعزّز بمحرك كهربائي)هو نفس EPS (التوجيه المعزز الكهربائي). |
|
B+6 |
 |
60 أمبير |
مجموعة توصيل لوحة الدوائر المطبوعة (مصهر - مفتاح الإشعال 2، مفتاح الإشعال 1) |
|
IEB2 |
 |
60 أمبير |
وحدة الفرامل الاضطرارية الذكية (IEB) |
|
B+5 |
 |
50 أمبير |
مجموعة توصيل وحدة التحكم بالواجهة (المصهر - مقعد السائق الكهربائي، نافذة كهربائية يسرى، مقعد الراكب الكهربائي، مُرحِّل مدفأة المقعد الخلفي الأيسر، طي مقعد الصف الثاني) |
|
REAR HEATED |
 |
40 أمبير |
مرحل المقاعد الخلفية المدفأة |
|
POWER TAILGATE |
 |
40 أمبير |
وحدة الباب الخلفي بنظام كهربائي |
|
SUNROOF |
 |
40 أمبير |
محرك فتحة السقف (الزجاج) |
|
E-SHIFTER1 |
 |
30 أمبير |
ذراع التحكم في نظام SBW (النقل بواسطة الأسلاك) |
|
TRAILER1 |
 |
50 أمبير |
وحدة المقطورة |
|
IEB3 |
 |
60 أمبير |
وحدة الفرامل الاضطرارية الذكية (IEB) |
|
B+3 |
 |
50 أمبير |
مجموعة توصيل وحدة التحكم في الواجهة (وحدة لوحة العدادات) |
|
TRAILER2 |
 |
20 أمبير |
وحدة المقطورة |
|
BATTERY C/FAN |
 |
15 أمبير |
[السيارة الكهربائية الهجينة] مرحل مروحة تبريد البطارية |
|
OPCU |
 |
20 أمبير |
وحدة مضخة الزيت |
|
HPCU1 |
 |
10 أمبير |
وحدة التحكم الهجينة في الطاقة (HPCU) |
|
FUEL PUMP |
 |
20 أمبير |
مُرحِّل مضخة الوقود |
|
CHILD LOCK |
 |
15 أمبير |
مجموعة توصيل لوحة الدوائر المطبوعة (مُرحِّل قفل/إلغاء قفل الطفل) |
|
BLOWER |
 |
50 أمبير |
مُرحِّل النافخ |
|
B+4 |
 |
50 أمبير |
[السيارة الكهربائية الهجينة] مجموعة توصيل وحدة التحكم بالواجهة (مصهر - مدفأة المقعد (الأمامي)،النافذة الكهربائية (اليمنى)، طي مقعد الصف الثاني (الأيسر)) [السيارة الكهربائية الهجينة المزودة بقابس] مجموعة توصيل وحدة التحكم بالواجهة (مصهر - مضخم، شاحن داخلي، مدفأة المقعد (الأمامي)، مفتاح الإشعال 3 1، النافذة الكهربائية (اليمنى)، طي مقعد الصف الثاني (الأيسر)) |
|
B+1 |
 |
40 أمبير |
[السيارة الكهربائية الهجينة] مجموعة توصيل وحدة التحكم بالواجهة (مصهر - فتح الباب الخلفي، قفل الباب، متعدد الوسائط 1، مدفأة المقعد (الخلفي الأيمن)، الذاكرة، الوحدة 9، وحدة التحكم المتكاملة في الهيكل 2، الوسادة الهوائية 2، مفتاح الفرامل، مُرحِّل سقاطة التحميل على المدى الطويل) [السيارة الكهربائية الهجينة المزودة بقابس] مجموعة توصيل وحدة التحكم بالواجهة (مصهر - فتح الباب الخلفي، قفل الباب، مدفأة المقعد (الخلفي الأيمن)، الذاكرة، البدء، الوحدة 9، وحدة التحكم المتكاملة في الهيكل 2، الوسادة الهوائية 2، مفتاح الفرامل، مُرحِّل سقاطة التحميل على المدى الطويل) |
|
BATTERY MANAGEMENT |
 |
10 أمبير |
وحدة التحكم (بنظام إدارة البطارية) |
|
4WD |
 |
20 أمبير |
4WD (الدفع الرباعي) ECU (وحدة التحكم الإلكترونية) |
|
TCU |
 |
15 أمبير |
وحدة تحكم ناقل الحركة (TCM) |
|
AMS |
 |
10 أمبير |
مستشعر البطارية |
|
E-SHIFTER2 |
 |
10 أمبير |
ذراع التحكم في نظام SBW (النقل بواسطة الأسلاك) |
|
EWP1 |
 |
10 أمبير |
مضخة الماء الإلكترونية |
|
HEATED MIRROR |
 |
10 أمبير |
[السيارة الكهربائية الهجينة] لوحة التحكم بمكيف الهواء الأمامي، وحدة التحكم بمكيف الهواء الأمامي، ضاغط مكيف الهواء الكهربائي، مجموعة توصيل غرفة المحرك (مرحل رقم 1 لتحكم العزم الإيجابي في جهاز التدفئة، مرحل رقم 2 لتحكم العزم الإيجابي في جهاز التدفئة، مرحل المنفاخ) [السيارة الكهربائية الهجينة المزودة بقابس] المرآة الخارجية الكهربائية للسائق/الراكب، لوحة التحكم بمكيف الهواء الأمامي |
|
A/C1 |
 |
10 أمبير |
غير مستخدم |
|
W/S HEATED GLASS 1 |
 |
50 أمبير |
غير مستخدم |
|
W/S HEATED GLASS 2 |
 |
50 أمبير |
غير مستخدم |
|
اسم المصهر |
الرمز |
معدل المصهر |
دائرة كهربائية محمية |
|---|---|---|---|
|
IG2 |
 |
40 أمبير |
مرحل مفتاح الإشعال 2 |
|
IG1 |
 |
40 أمبير |
مرحل مفتاح الإشعال 1، مرحل الملحقات |
|
WIPER2 |
 |
7.5 أمبير |
IBU (وحدة التحكم المتكاملة في الهيكل) |
|
SENSOR6 |
 |
20 أمبير |
مستشعر الأكسجين (السفلي) |
|
SENSOR1 |
 |
20 أمبير |
ملف الإشعال #1/#2/#3/#4 |
|
SENSOR8 |
 |
10 أمبير |
وحدة مضخة الزيت |
|
ECU2 |
 |
10 أمبير |
وحدة التحكم في المحرك (ECM)، مشغل توقيت الصمام المتغير باستمرار |
|
SENSOR5 |
 |
10 أمبير |
مجموعة توصيل غرفة المحرك (المرحل مضخة الوقود) |
|
HPCU2 |
 |
10 أمبير |
وحدة التحكم الهجينة في الطاقة (HPCU) |
|
EWP2 |
 |
10 أمبير |
مضخة المياه الإلكترونية، مضخة المياه الإلكترونية (السيارة الكهربائية الهجينة (HEV)) |
|
SENSOR9 |
 |
20 أمبير |
غير مستخدم |
|
SENSOR3 |
 |
20 أمبير |
وحدة التحكم في المحرك (ECM) |
|
SENSOR2 |
 |
15 أمبير |
مضخة تنظيف نشطة |
|
WIPER1 |
 |
30 أمبير |
موتور الماسحات الأمامية، مرحل ماسحة أمامية (منخفضة) |
|
REAR WIPER |
 |
15 أمبير |
مرحل الماسحة الخلفية، موتور الماسحة الخلفية |
|
HORN |
 |
15 أمبير |
مُرحِّل آلة التنبيه |
|
A/C |
 |
10 أمبير |
غير مستخدم |
|
B/A HORN |
 |
15 أمبير |
مُرحِّل آلة التنبيه ضد السطو |
|
E-SHIFTER3 |
 |
7.5 أمبير |
ذراع التحكم في نظام SBW (النقل بواسطة الأسلاك) |
|
TCU2 |
 |
10 أمبير |
وحدة تحكم ناقل الحركة (TCM) |
|
SENSOR4 |
 |
10 أمبير |
[السيارة الكهربائية الهجينة] صمام الملف اللولبي للتحكم في الترشيح، صمام التحكم في الزيت رقم 1 و2 (شفط/عادم)، صمام الملف اللولبي لمضخة الزيت، صمام الملف اللولبي للتحكم في إعادة التدوير، محرك بمروحة تبريد [السيارة الكهربائية الهجينة المزودة بقابس] صمام الملف اللولبي للتحكم في الترشيح، صمام التحكم في الزيت رقم 1 و2 (شفط/عادم)، صمام الملف اللولبي لمضخة الزيت، صمام الملف اللولبي للتحكم في إعادة التدوير، وحدة فحص الانبعاث التبخيري |
|
SENSOR7 |
 |
15 أمبير |
مستشعر الأكسجين (العلوي) |
|
ECU1 |
 |
15 أمبير |
وحدة التحكم في المحرك (ECM) |
|
ECU3 |
 |
20 أمبير |
وحدة التحكم في المحرك (ECM) |
|
ABS4 |
 |
7.5 أمبير |
وحدة الفرامل الاضطرارية الذكية (IEB) |
|
POWER OUTLET2 |
 |
20 أمبير |
منفذ وحدة التحكم الخلفية |
|
POWER OUTLET1 |
 |
20 أمبير |
منفذ طاقة صندوق الأمتعة |
ارجع إلى الجدول التالي لمعرفة نوع المرحل.
|
اسم المُرحِّل |
النوع |
|---|---|
|
Fuel Pump Relay |
دقيق |
|
Battery C/Fan Relay |
دقيق |
|
PTC Heater #1 Relay |
دقيق |
|
B/Alarm Horn Relay |
دقيق |
|
PTC Heater #2 Relay |
دقيق |
|
Blower Relay |
دقيق |
|
Rear Heated Relay |
صغير |

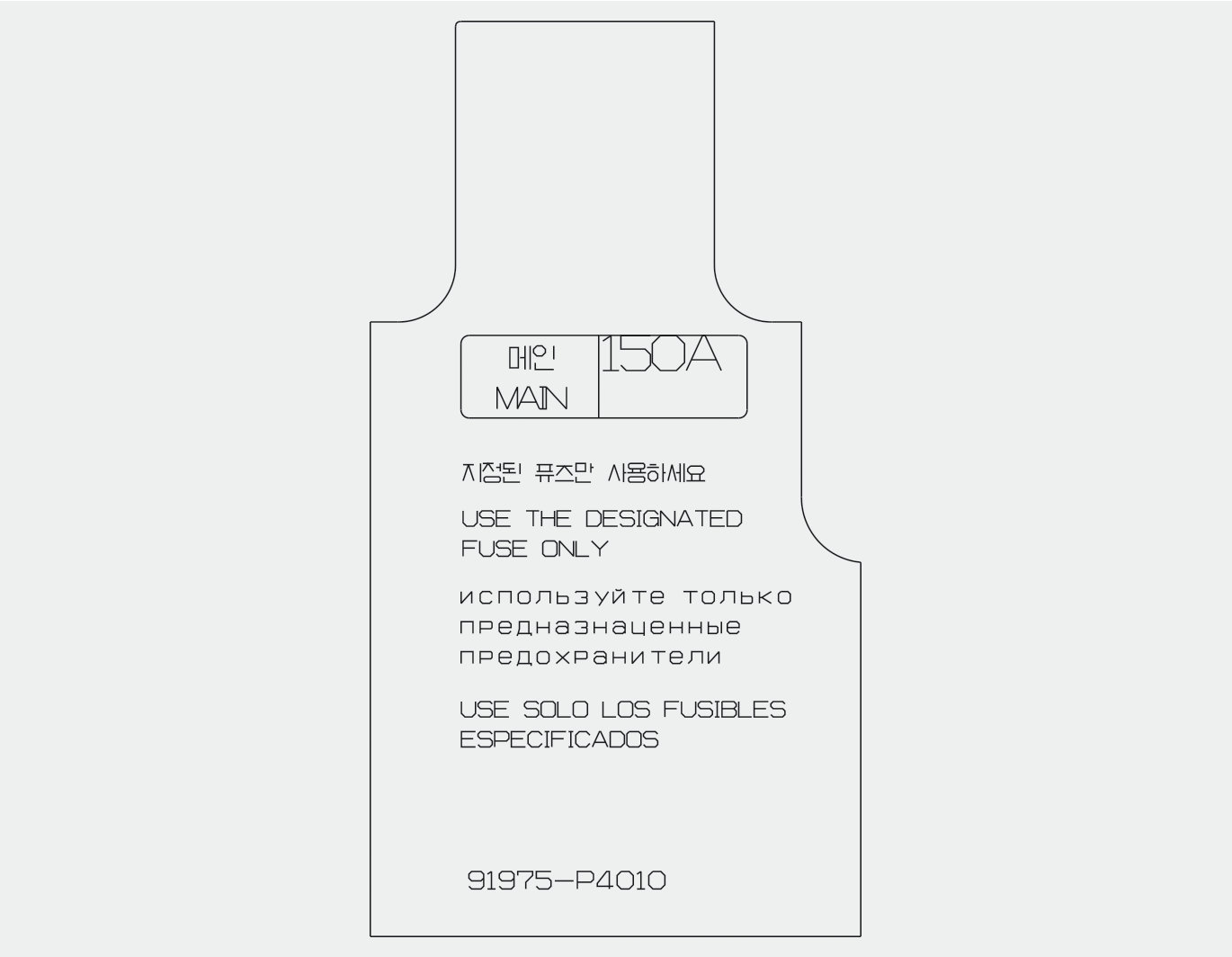

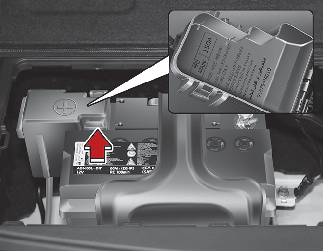

لوحة المصاهر بحجيرة المحرك (غطاء طرف توصيل البطارية)
