توجيه المصباح الأمامي ومصباح الضباب الأمامي

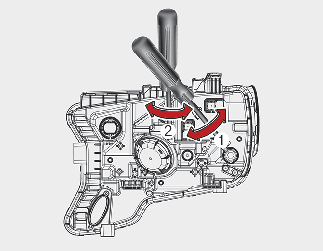

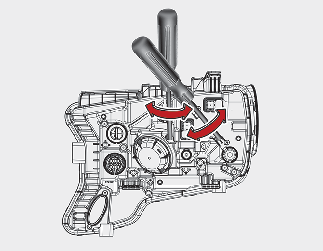

توجيه المصباح الأمامي
توجيه مصباح الضباب الأمامي (إن وجد)
-
يمكن توجيه مصباح الضباب الأمامي بنفس طريقة توجيه المصباحين الأماميين.
-
عندما تكون مصابيح الضباب الأمامية والبطارية في الحالة الطبيعية، وجّه مصابيح الضباب الأمامية.
-

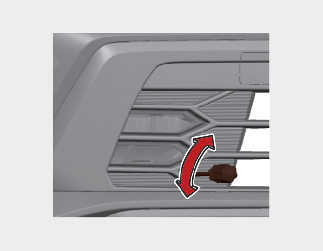

لتوجيه مصباح الضباب الأمامي لأعلى أو لأسفل، أدِر المشغِّل باتجاه أو عكس اتجاه عقارب الساعة.

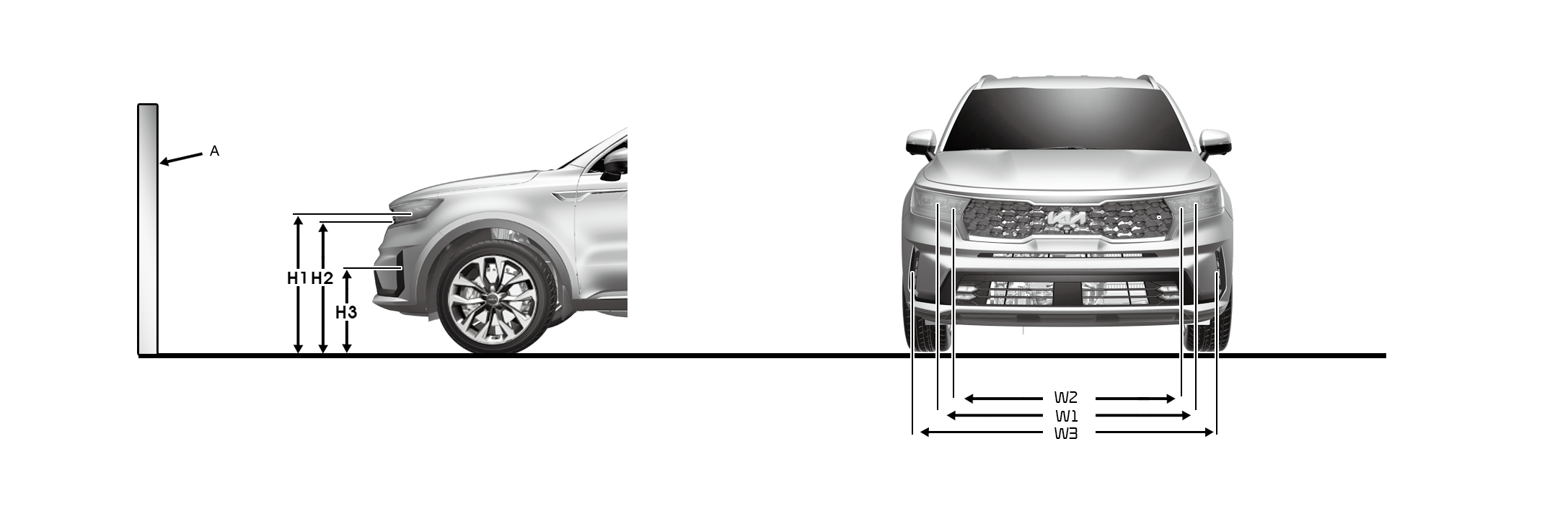

نقطة التوجيه
* أ: الشاشة
|
حالة السيارة |
المصباح الأمامي (نوع LED) |
مصباح الضباب الأمامي (من نوع LED) (إذا كانت السيارة مجهزة بذلك) |
|||||
|---|---|---|---|---|---|---|---|
|
الارتفاع عن الأرض |
المسافة بين المصابيح |
الارتفاع عن الأرض |
المسافة بين المصابيح |
||||
|
الضوء العالي/المنخفض |
الضوء العالي/المنخفض |
||||||
|
H1 |
H2 |
W1 |
W2 |
H3 |
W3 |
||
|
بدون سائق [ملم (بوصة)] |
النوع أ |
887 (34.9) |
870 (34.2) |
1,536 (60.5) |
1,316 (51.8) |
408 (10.3) |
1,092 (27.7) |
|
النوع ب |
879 (22.3) |
862 (33.9) |
1,482 (37.6) |
1,237 (60.5) |
|||
|
مع وجود السائق [ملم (بوصة)] |
النوع أ |
880 (34.6) |
863 (34.0) |
1,536 (60.5) |
1,536 (51.8) |
401 (10.1) |
1,092 (27.7) |
|
النوع ب |
872 (22.1) |
855 (33.7) |
1,482 (37.6) |
1,536 (60.5) |
|||

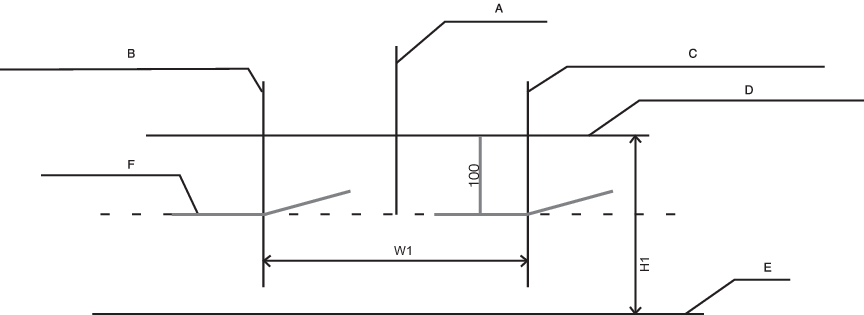

الضوء المنخفض بالمصباح الأمامي (مركبة LHD)
أ: محور السيارة
ب: الخط الرأسي لمركز مصباح لمبة المصباح الرئيسي اليسرى
ج: الخط الرأسي لمركز مصباح لمبة المصباح الرئيسي اليمنى
د: الخط الأفقي لمركز لمبة المصباح الرئيسي
هـ: أرضي
و: خط القطع

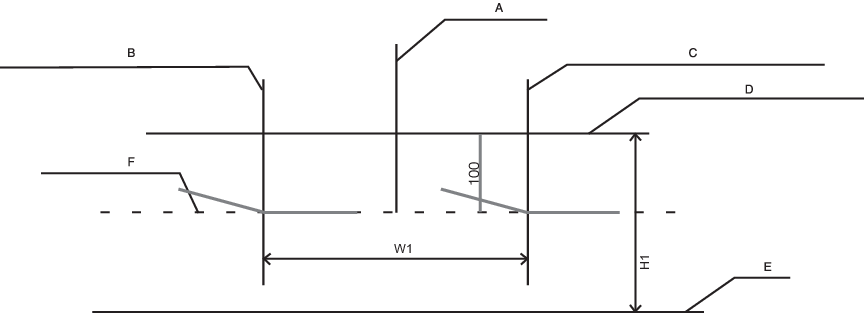

الضوء المنخفض بالمصباح الأمامي (مركبة RHD)
أ: محور السيارة
ب: الخط الرأسي لمركز مصباح لمبة المصباح الرئيسي اليسرى
ج: الخط الرأسي لمركز مصباح لمبة المصباح الرئيسي اليمنى
د: الخط الأفقي لمركز لمبة المصباح الرئيسي
هـ: أرضي
و: خط القطع

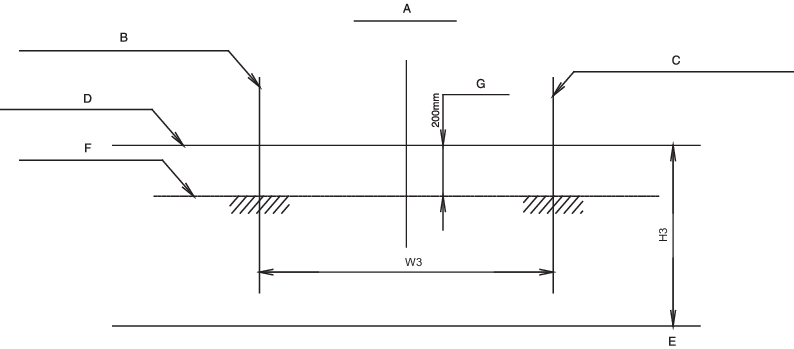

مصباح الضباب الأمامي
أ: محور السيارة
ب: الخط الرأسي لمركز لمبة مصباح الضباب على جهة اليسار
ج: الخط الرأسي لمركز لمبة مصباح الضباب على جهة اليمين
د: الخط الأفقي لمركز لمبة مصباح الضباب
هـ: أرضي
و: خط القطع
ز: الحد الأعلى
