保險絲/繼電器盒說明
您可以在保險絲/繼電器盒蓋內側找到說明保險絲/繼電器名稱和容量的保險絲/繼電器標籤。
本手冊內的所有保險絲盒說明並不完全適用於您的車輛。其在印製時準確無誤。檢查您車輛的保險絲盒時，參考保險絲盒標籤。

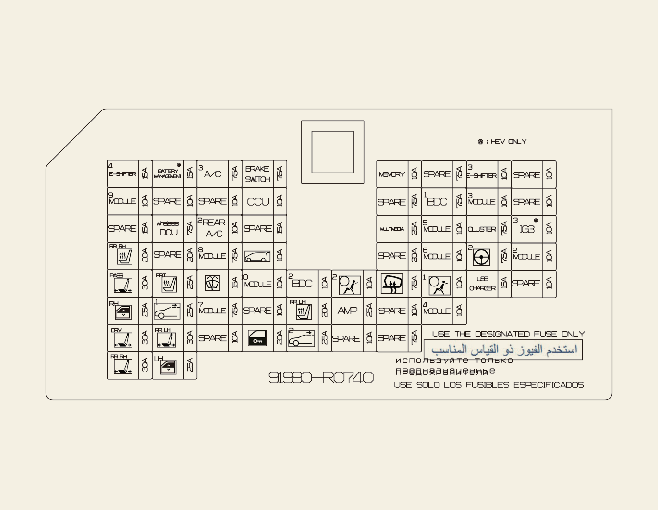

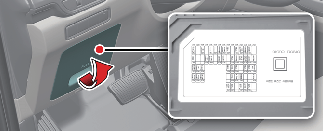

駕駛側保險絲盒
|
保險絲名稱 |
符號 |
保險絲額定值 |
電路保護 |
|---|---|---|---|
|
E-SHIFTER 4 |
 |
15A |
SCU（線控變速單元）(B+) |
|
BATTERY MANAGEMENT |
|
15A |
未使用（僅適用 HEV） |
|
A/C 3 |
 |
7.5A |
DATC（雙自動溫度控制）、MTC（手動溫度控制）、引擎室接線盒（前鼓風機繼電器、PTC 加熱器 2 繼電器） |
|
BRAKE SWITCH |
 |
7.5A |
BDC（車身領域控制器）、煞車燈開關 |
|
MEMORY |
 |
10A |
儀表板、DATC（雙自動溫度控制）、MTC（手動溫度控制）、進階駕駛輔助系統停車 ECU、防撞墊開關、控制台開關（上部）、內建凸輪裝置、後空調控制開關、氛圍燈模組， BDC（車身領域控制器） |
|
SPARE |
 |
7.5A |
未使用 |
|
E-SHIFTER 3 |
 |
10A |
SCU（線控變速單元）(IG1) |
|
SPARE |
|
10A |
未使用 |
|
MODULE 9 |
 |
10A |
ETCS（電子收費系統）、鑰匙聯鎖電磁閥、前端托盤 USB 指示器、危險開關、ATM（自動變速）換檔桿、雨量感應器 |
|
SPARE |
|
10A |
未使用 |
|
SPARE |
|
10A |
未使用 |
|
CCU |
 |
10A |
CCU（中央通訊單元） |
|
SPARE |
|
7.5A |
未使用 |
|
BDC 1 |
 |
7.5A |
BDC（車身領域控制器）(IG1) |
|
MODULE 3 |
 |
10A |
DCU（資料連接單元）、CCU（中央通訊）單元、DAU（閘區域單元） |
|
SPARE |
|
10A |
未使用 |
|
SPARE |
|
15A |
未使用 |
|
Wireless DCU |
 |
7.5A |
DCU（資料連接單元）(B+) |
|
REAR A/C 2 |
 |
10A |
DATC（雙自動溫度控制）、MTC（手動溫度控制）、引擎室接線盒（後鼓風機繼電器） |
|
SPARE |
|
15A |
未使用 |
|
MULTIMEDIA |
 |
25A |
CCNC（連網汽車導航駕駛艙） |
|
MODULE5 |
 |
10A |
ETCS（電子收費系統）、I_S_MIRR_DCM（數位中心後視鏡）、I_S_MIRR_ECM（電子變色鏡）、DATC（雙自動溫控）、MTC（手動溫度控制）、CCNC（連網汽車導航駕駛艙）、內建凸輪單、前脫盤無線充電器、前控制台（FPM 指紋模組）、電動車窗開關 RL/RH、AMP（擴大機）(BOSE)、左/右側大燈模組 |
|
CLUSTER |
 |
7.5A |
儀表板、HUD（抬頭顯示器） |
|
IG3 3 |
 |
10A |
未使用（僅適用 HEV） |
|
REAR RH S/HEAT |
 |
20A |
第二排座椅加熱器控制模組，第二排座椅右側通風控制模組 |
|
SPARE |
|
20A |
未使用 |
|
MODULE 8 |
 |
7.5A |
AC 逆變器模組、AC 逆變器（後）、引擎室接線盒（擋風玻璃加熱玻璃 1/2 繼電器）、擴充 Powernet 領域控制器、20AH (20HR)[鋰電池類型-SUB] |
|
TAIL GATE |
 |
10A |
後車箱門開啟繼電器 |
|
SPARE |
|
20A |
未使用 |
|
MODULE 6 |
 |
10A |
頭頂控制台指示器，Powernet 領域控制器擴充 |
|
MDPS 2*1 |
 |
7.5A |
MDPS（馬達驅動動力轉向） |
|
MODULE 2 |
 |
10A |
AMP（擴大機）(BOSE)、空氣濾清器、DCU（資料連接單元）、進階駕駛輔助系統停車 ECU、內建凸輪單元、BDC（車身領域控制器）、CCNC（連網汽車導航駕駛艙）、CCNC 鍵盤開關 |
|
PASSENGER P/SEAT |
 |
30A |
乘客進出便利模組，乘客電動座椅開關 |
|
FRONT S/HEAT |
 |
25A |
前排座椅加熱器控制模組，前排座椅通風控制模組 |
|
WASHER |
 |
15A |
多功能開關 |
|
MODULE 10 |
 |
10A |
電動後車箱門模組、駕駛/乘客車門外把手天線、前通風座椅控制模組、第二排座椅左/右側放鬆模組 |
|
BDC 2 |
 |
10A |
BDC（車身領域控制器）（B+）、DAU（車門區域裝置）、駕駛/乘客車門外把手天線、超寬頻和低功耗藍牙主/從、超寬頻前左/右、超寬頻後左/右 |
|
AIR BAG2 |
 |
10A |
ACU（安全氣囊控制裝置）、ODS（乘客偵測系統） |
|
HEATED MIRROR |
 |
7.5A |
駕駛座/副駕駛座車門外把手 |
|
AIR BAG 1 |
 |
10A |
安全氣囊控制裝置 (IG1) |
|
USB CHARGER |
 |
15A |
駕駛/乘客座椅 USB 充電器、左側行李箱 USB 充電器、行李箱 USB 充電器、前托盤 USB 充電器 |
|
SPARE |
|
10A |
未使用 |
|
PASSENGER P/WINDOW |
 |
25A |
後座電動車窗開關（右側）、後座安全電動車窗模組（右側）、乘客電動車窗開關、乘客安全電動車窗模組 |
|
SUNROOF 1 |
 |
25A |
前天窗電機 |
|
MODULE 7 |
 |
7.5A |
BDC（車身領域控制器）(IG2) |
|
SPARE |
|
10A |
未使用 |
|
REAR LH S/HEAT |
 |
20A |
第二排座椅加熱器控制模組，第二排座椅左側通風控制模組 |
|
AMP |
 |
25A |
AMP（擴大機）(BOSE) |
|
SPARE |
|
10A |
未使用 |
|
MODULE 4 |
 |
10A |
防撞墊開關、進階駕駛輔助系統停車 ECU、左/右側前/後角雷達、前視攝影機、控制台開關（上） |
|
DRIVER P/SEAT |
 |
30A |
駕駛 IMS（整合記憶系統）控制模組、駕駛電動座椅開關 |
|
REAR LH P/SEAT |
 |
30A |
第二排座椅左側放鬆模組 |
|
SPARE |
|
10A |
未使用 |
|
DOOR LOCK |
 |
20A |
車門閉鎖繼電器、車門解鎖繼電器、加油門開啟器 |
|
SUNROOF 2 |
 |
25A |
後天窗電機 |
|
SPARE |
|
10A |
未使用 |
|
SPARE |
|
7.5A |
未使用 |
|
REAR RH P/SEAT |
 |
30A |
第二排座椅右側放鬆模組 |
|
DRIVER P/WINDOW |
 |
25A |
後座電動車窗開關（左側）、後座安全電動車窗模組（左側）、駕駛電動車窗開關、駕駛安全電動車窗模組 |

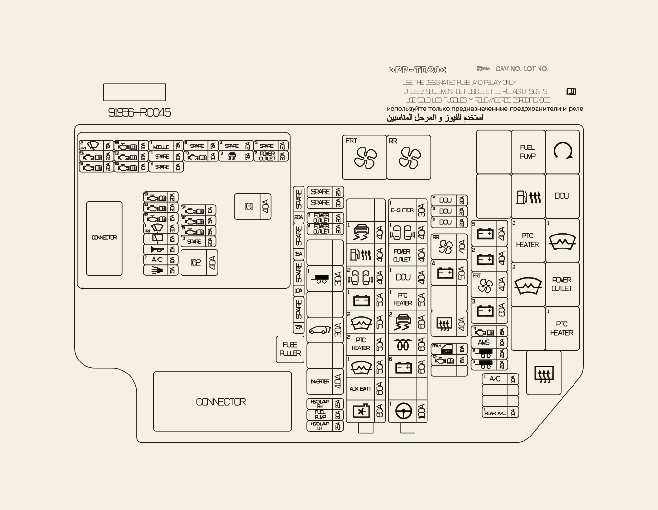

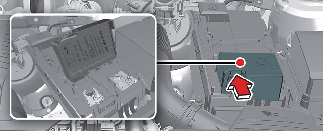

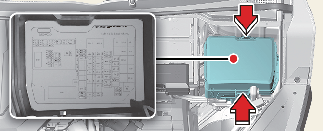

引擎室保險絲盒
|
保險絲名稱 |
符號 |
保險絲額定值 |
電路保護 |
|
|---|---|---|---|---|
|
MULTI 保險絲-1 |
COOLING FAN |
|
80A |
冷卻風扇馬達 |
|
AUX BATT |
 |
60A |
停車鋰電池 |
|
|
W/S HEATED GLASS1 |
 |
50A |
左前加熱玻璃 |
|
|
PTC HEATER2 |
 |
50A |
正溫度係數加熱器 2 |
|
|
W/S HEATED GLASS2 |
 |
50A |
右前加熱玻璃 |
|
|
B+1 |
 |
50A |
PDC 接線盒 (IPS) |
|
|
PSD2 |
 |
40A |
電動滑門 2 |
|
|
FUEL HEATER |
 |
40A |
燃油加熱器繼電器 |
|
|
ESC1 |
 |
40A |
ECS1（電控懸吊） |
|
|
SPARE |
|
30A |
未使用 |
|
|
MULTI 保險絲-2 |
MDPS1*1 |
 |
100A |
MDPS 裝置（馬達驅動動力轉向裝置） |
|
SPARE |
|
80A |
未使用 |
|
|
B+6 |
 |
60A |
電源（主繼電器後） |
|
|
GLOW |
 |
60A |
[Smartstream D2.2] 預熱控制單元 |
|
|
ESC2 |
 |
60A |
ECS2（電控懸吊） |
|
|
PTC HEATER1 |
|
50A |
正溫度係數加熱器 1 |
|
|
DCU1 |
 |
40A |
DCU（資料連接單元） |
|
|
POWER OUTLET1 |
 |
40A |
電源插座 3、電源插座 4 |
|
|
PSD1 |
 |
40A |
電動滑門 1 |
|
|
E-SHIFTER1 |
 |
30A |
SCU（線控變速單元） |
|
|
保險絲 |
B+3 |
 |
50A |
PDC 接線盒（電子換檔器、電動座椅右側、電動座椅駕駛、電動座椅通行、電動左側車窗、電動右側車窗、電動右側加熱器、電動左側加熱器、電動左側後座、天窗、後座椅/加熱（右）、後按摩座椅、無線 DCU、前 Cupholer、模組 9 |
|
FRONT BLOWER |
 |
40A |
前鼓風機馬達 |
|
|
B+2 |
 |
50A |
PDC 接線盒 (IPS) |
|
|
B+5 |
 |
50A |
PDC 接線盒（擴大機、AIG 氣囊 2、模組 10、多媒體 2、杯架後方） |
|
|
REAR BLOWER |
 |
40A |
後鼓風機馬達 |
|
|
B+4 |
 |
50A |
PDC 連接塊（長期鎖閂繼電器、短期負載、BDC2、煞車開關、天窗 2，後座椅/加熱（左）、DR 鎖、後車箱門鎖） |
|
|
SPARE |
|
50A |
未使用 |
|
|
REAR HEATED |
 |
40A |
後加熱玻璃、O/S 後視鏡加熱玻璃 |
|
|
INVERTER |
 |
40A |
逆變器 |
|
|
SPARE |
|
20A |
未使用 |
|
|
POWER TAILGATE |
 |
30A |
電動後車箱門模組 |
|
|
SPARE |
|
30A |
未使用 |
|
|
TRAILER1 |
 |
20A |
拖車接頭 |
|
|
SPARE |
|
30A |
未使用 |
|
|
HEAD LAMP RH |
 |
25A |
右側大燈模組 |
|
|
AMS |
 |
10A |
12V 電瓶感應器 |
|
|
TCU2 |
 |
15A |
變速控制單元 |
|
|
DOOR LOCK RR LH |
 |
10A |
左後車門鎖 |
|
|
SPARE |
|
20A |
未使用 |
|
|
FUEL PUMP |
 |
20A |
燃油幫浦繼電器 |
|
|
HEAD LAMP LH |
 |
25A |
左側大燈 |
|
|
TRAILER2 |
 |
15A |
拖車接頭 |
|
保險絲名稱 |
符號 |
保險絲額定值 |
電路保護 |
|
|---|---|---|---|---|
|
保險絲 |
TCU1 |
 |
15A |
變速控制單元 |
|
TRAILER3 |
 |
20A |
拖車接頭 |
|
|
REAR A/C1 |
 |
10A |
後排空調 |
|
|
SPARE |
|
10A |
未使用 |
|
|
DCU2 |
 |
20A |
[Smartstream D2.2] 計量控制模組 |
|
|
DCU3 |
 |
20A |
[Smartstream D2.2] 計量控制模組 |
|
|
DCU4 |
 |
20A |
[Smartstream D2.2] 計量控制模組 |
|
|
A/C1 |
 |
10A |
空調 |
|
|
SPARE |
|
10A |
未使用 |
|
|
POWER OUTLET3 |
 |
20A |
前電源插座 |
|
|
POWER OUTLET4 |
 |
20A |
後電源插座 |
|
|
ECU1 |
|
15A |
ENGINE CONTROL UNIT |
|
|
SPARE |
|
20A |
NOT USED |
|
|
EPS |
|
100A |
EPS (Electric Power Steering) Unit |
|
保險絲名稱 |
符號 |
保險絲額定值 |
電路保護 |
|---|---|---|---|
|
IG2 |
 |
40A |
PDC 塊（IG2 繼電器） |
|
IG1 |
 |
40A |
PDC 塊（IG1 繼電器） |
|
SENSOR7 |
 |
15A |
噴油嘴 (LAM) E-VGT、EGR 冷卻、油幫浦 SOL、PTC 呼吸器 (NEW R) |
|
SENSOR4 |
 |
10A |
O2 向上、向下感應器、OCV、CCV、PSCV、VOP、VIS(LAM)STOP SW、E_THERMO(NEW R) |
|
B/ALARM |
 |
15A |
防盜警報喇叭繼電器 |
|
A/C2 |
 |
10A |
空調壓縮機繼電器 |
|
HORN |
 |
15A |
喇叭繼電器 |
|
WIPER RR |
 |
15A |
後雨刷繼電器 |
|
WIPER FRT1 |
 |
30A |
前雨刷繼電器 |
|
SENSOR2 |
 |
15A |
[Smartstream D2.2] 含氧感應器 [Smartstream G3.5] 含氧感應器 |
|
SENSOR3 |
 |
20A |
ECU（電動） |
|
SENSOR9 |
 |
20A |
[Smartstream D2.2] 燃油計量閥門 [Smartstream G3.5] ECU 電動 |
|
SPARE |
|
20A |
未使用 |
|
SENSOR5 |
 |
10A |
燃油幫浦繼電器、燃油加熱器繼電器 |
|
SENSOR1 |
 |
20A |
[Smartstream D2.2] 油軌壓力控制閥 [Gamma G3.5] 1 號／2 號／3 號／4 號／5 號／6 號點火線圈 |
|
POWER OUTLET2 |
 |
20A |
行李電源插座 2 |
|
ESC3 |
 |
7.5A |
ESC3（電控懸吊） |
|
TCU3 |
 |
10A |
TCM（變速器控制模組） |
|
SPARE |
|
10A |
未使用 |
|
ECU2 |
 |
10A |
引擎控制單元點火 |
|
SENSOR6 |
 |
20A |
PM（顆粒物）感應器，前 Nox 感應器，後 Nox 感應器 [Smartstream G3.5] ECU 電動 |
|
SPARE |
|
20A |
未使用 |
|
SPARE |
|
20A |
未使用 |
|
SPARE |
|
7.5A |
未使用 |
|
MODULE1 |
 |
7.5A |
柴油濾清器加熱器點火 |
|
SENSOR8 |
 |
10A |
GCU 點火 |
|
WIPER FRT2 |
 |
7.5A |
前雨刷 |
參考下表的繼電器類型。
|
繼電器名稱 |
符號 |
類型 |
|---|---|---|
|
DCU |
 |
微型 |
|
START #1 |
 |
微型 |
|
FUEL PUMP |
 |
微型 |
|
FUEL FILTER HEATING |
 |
微型 |
|
PTC HEATER #1 |
 |
微型 |
|
PTC HEATER #2 |
 |
微型 |
|
FRT BLOWER |
 |
迷你型 |
|
REAR HEATED |
 |
微型 |
|
RR BLOWER |
 |
迷你型 |
|
W/S HEATED GLASS #1 |
 |
微型 |
|
W/S HEATED GLASS #2 |
 |
微型 |
|
POWER OUTLET |
 |
微型 |
|
SPARE |
|
微型 |
|
SPARE |
|
微型 |

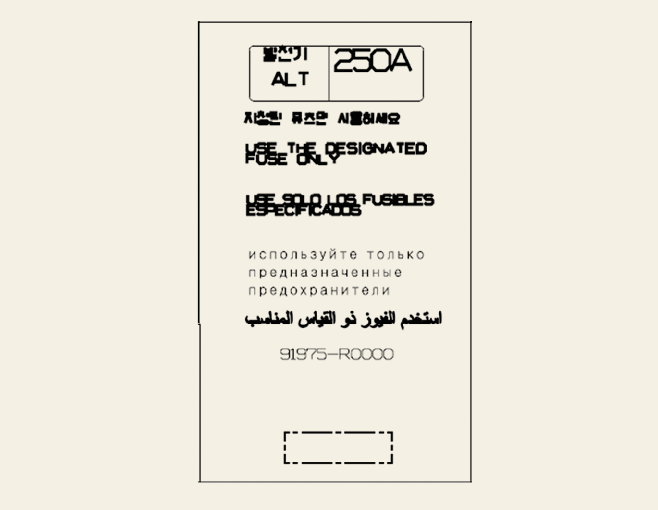

引擎室保險絲盒（電瓶端子蓋）
