Sigorta/röle paneli açıklaması
Sigorta/röle isimleri ve kapasiteleri için kullanım kılavuzuna bakın.
Bu kılavuzdaki sigorta paneli açıklamaları basım tarihinde doğru olsa da, tüm sigorta paneli açıklamaları aracınız için geçerli olmayabilir.

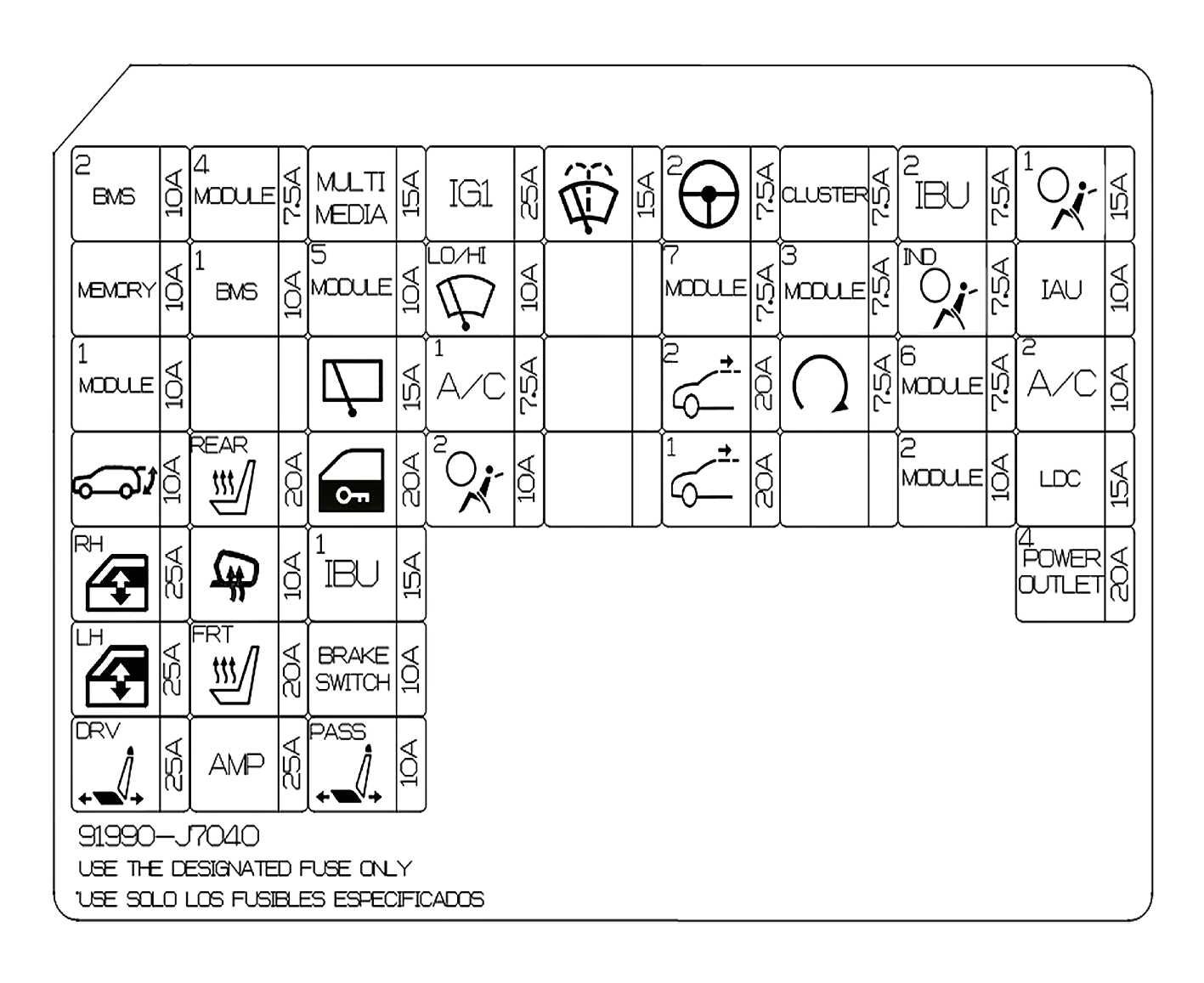

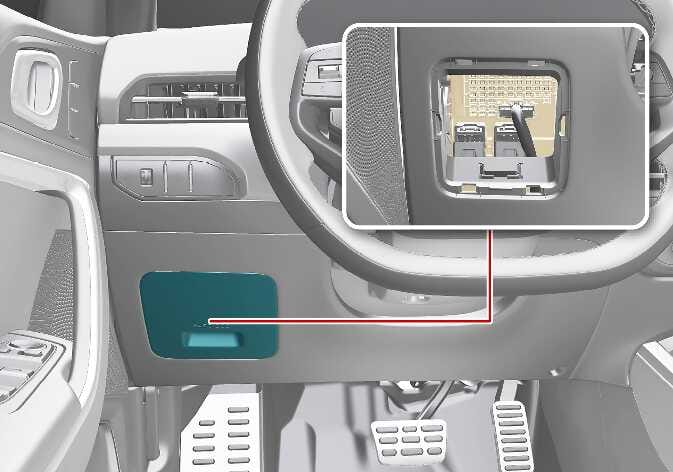

Sürücü tarafı sigorta paneli
 P_CD27_D12_035_1_E |
|
Sigorta Adı |
Sigorta derecesi |
Devre Korumalı |
|---|---|---|
|
BMS 2 |
MICRO 10A |
BMS (Batarya Yönetim Sistemi) |
|
MEMORY 1 |
MICRO 10A |
BSD (Kör Nokta Algılama), Ön Konsol SW 1, MTC (Manuel Sıcaklık Kontrolü), ATCU (Otomatik Sıcaklık Kontrolü), Gösterge Paneli |
|
MODULE 1 |
MICRO 10A |
Dörtlü Flaşör Anahtarı, Konsol Anahtarı 2, Yağmur Sensörü, IAU (Kimlik Doğrulama Ünitesi), ICM (Entegre Merkezi Modül), ICC (Kabin İçi Kamera), IBU (Entegre Gövde Ünitesi), Kapı Kolu, Ön Koltuk DRV, Elektrikli Bagaj Kapağı, |
|
T/GATE |
MICRO 10A |
Bagaj Kapağı Mandalı |
|
P/WDW RH |
MICRO 25A |
Elektrikli Cam Motoru SAĞ |
|
P/WDW LH |
MICRO 25A |
Elektrikli Cam Motoru SOL |
|
DRV P/SEAT |
MICRO 25A |
Ön Koltuk DRV |
|
MODULE 4 |
MICRO 7,5A |
IBU (Entegre Gövde Ünitesi), BSD (Kör Nokta Algılama), Ön Kamera, Ön Radar, Hava Yastığı Anahtarı, EPB (Elektronik Park Freni) Anahtarı |
|
BMS 1 |
MICRO 10A |
BMS (Batarya Yönetim Sistemi) |
|
S/HEATER RR |
MICRO 20A |
Arka Koltuk Isıtıcı |
|
RESERVE (B+,Long Term) |
MICRO 10A |
Kullanılmamıştır |
|
MIRR HTD |
MICRO 10A |
Isıtmalı Dış Aynalar, ECU (Elektronik Kontrol Ünitesi) |
|
S/HEATER FRNT |
MICRO 20A |
Ön Koltuk PASS |
|
AMP |
MICRO 25A |
AMP |
|
MULTIMEDIA |
MICRO 15A |
AVN ISG (Rölantide Dur-Kalk Sistemi) LDC (Alçak DC Dönüştürücü) |
|
MODULE 5 |
MICRO 10A |
İç Aynası, ICC (Kabin İçi Kamera), Konsol Anahtarı 1, AVN, Konsol Anahtarı 2, MTC (Manuel Sıcaklık Kontrolü), ATCU (Otomatik Sıcaklık Kontrolü), ISG (Rölanti Dur-Kalk Sistemi), LDC (Alçak DC Dönüştürücü), Far, Hava Yastığı Anahtarı, Ön Koltuk Sürücü, Ön Koltuk Yolcu, Arka Koltuk Isıtıcı |
|
RR WIPER |
MICRO 15A |
Arka Cam Sileceği, Arka Cam Sileceği Röle Bobini |
|
DR LOCK |
MICRO 20A |
Kapı Aktüatörü |
|
IBU 1 |
MICRO 15A |
IBU (Entegre Gövde Ünitesi) |
|
BRAKE SW |
MICRO 10A |
Fren Lambası Anahtarı, IBU (Entegre Gövde Ünitesi) |
|
PASS P/SEAT |
MICRO 10A |
Ön Koltuk PASS |
|
IG1 |
MICRO 25A |
ERJB PCB Bloğu |
|
WIPER |
MICRO 10A |
Ön Silecek Motoru |
|
A/CON 1 |
MICRO 7,5A |
MTC (Manuel Sıcaklık Kontrolü), ATCU (Otomatik Sıcaklık Kontrolü), Üfleyici Röle Bobini, PTC 1 Röle Bobini, PTC 2 Röle Bobini |
|
A/BAG 2 |
MICRO 10A |
ACU(Hava Yastığı Kontrol Ünitesi) |
|
WASHER |
MICRO 15A |
Çok İşlevli Anahtar |
|
RESERVE (IG2) |
MICRO 10A |
Kullanılmamıştır |
|
RESERVE (IG2) |
MICRO 25A |
Kullanılmamıştır |
|
RESERVE (B+) |
MICRO 25A |
Kullanılmamıştır |
|
MDPS |
MICRO 7,5A |
MDPS (Motorlu Hidrolik Direksiyon) Sinyali |
|
MODULE 7 |
MICRO 7,5A |
Soğutma Fanı, Ön Cam Isıtmalı, Ön Koltuk Yolcu, Arka Koltuk Isıtmalı |
|
SUNROOF 2 |
MICRO 20A |
Panoramik Açılır Tavan |
|
SUNROOF 1 |
MICRO 20A |
Panoramik Açılır Tavan |
|
CLUSTER |
MICRO 7,5A |
Gösterge Paneli |
|
MODULE 3 |
MICRO 7,5A |
Spor Modu Anahtarı, Stop Lambası Anahtarı |
|
START |
MICRO 7,5A |
İnhibitör Anahtarı, ECU (Elektronik Kontrol Ünitesi) |
|
RESERVE (ACC) |
MICRO 15A |
Kullanılmamıştır |
|
IBU2 |
MICRO 7,5A |
IBU (Entegre Gövde Ünitesi), BMS (Batarya Yönetim Sistemi) |
|
A/BAG IND |
MICRO 7,5A |
Gösterge Paneli, OHCL (Tavan Konsol Lambası) PAB (Yolcu Hava Yastığı) Göstergesi |
|
MODULE 6 |
MICRO 7,5A |
IBU (Entegre Gövde Ünitesi), IAU (Kimlik Doğrulama Ünitesi) |
|
MODULE 2 |
MICRO 10A |
Dış Ayna, USB Şarj Cihazı, AMP, Güç Çıkışı Röle Bobini, AVN Klavyesi, MTC (Manuel Sıcaklık Kontrolü), IBU (Entegre Gövde Ünitesi), IAU (Kimlik Doğrulama Ünitesi), AVN, ISG (Rölanti Dur-Kalk Sistemi), LDC (Alçak DC Dönüştürücü) |
|
A/BAG 1 |
MICRO 15A |
ACU(Hava Yastığı Kontrol Ünitesi) |
|
IAU |
MICRO 10A |
IAU (Kimlik Doğrulama Ünitesi) |
|
A/CON 2 |
MICRO 10A |
MTC (Manuel Sıcaklık Kontrolü), ATCU (Otomatik Sıcaklık Kontrolü), ECU (Elektronik Kontrol Ünitesi) |
|
LDC AMP |
MICRO 15A |
AVN, Gösterge Paneli, MTC (Manuel Sıcaklık Kontrolü) |
|
P/OUTLET |
MICRO 20A |
Konsol Anahtarı 1 |

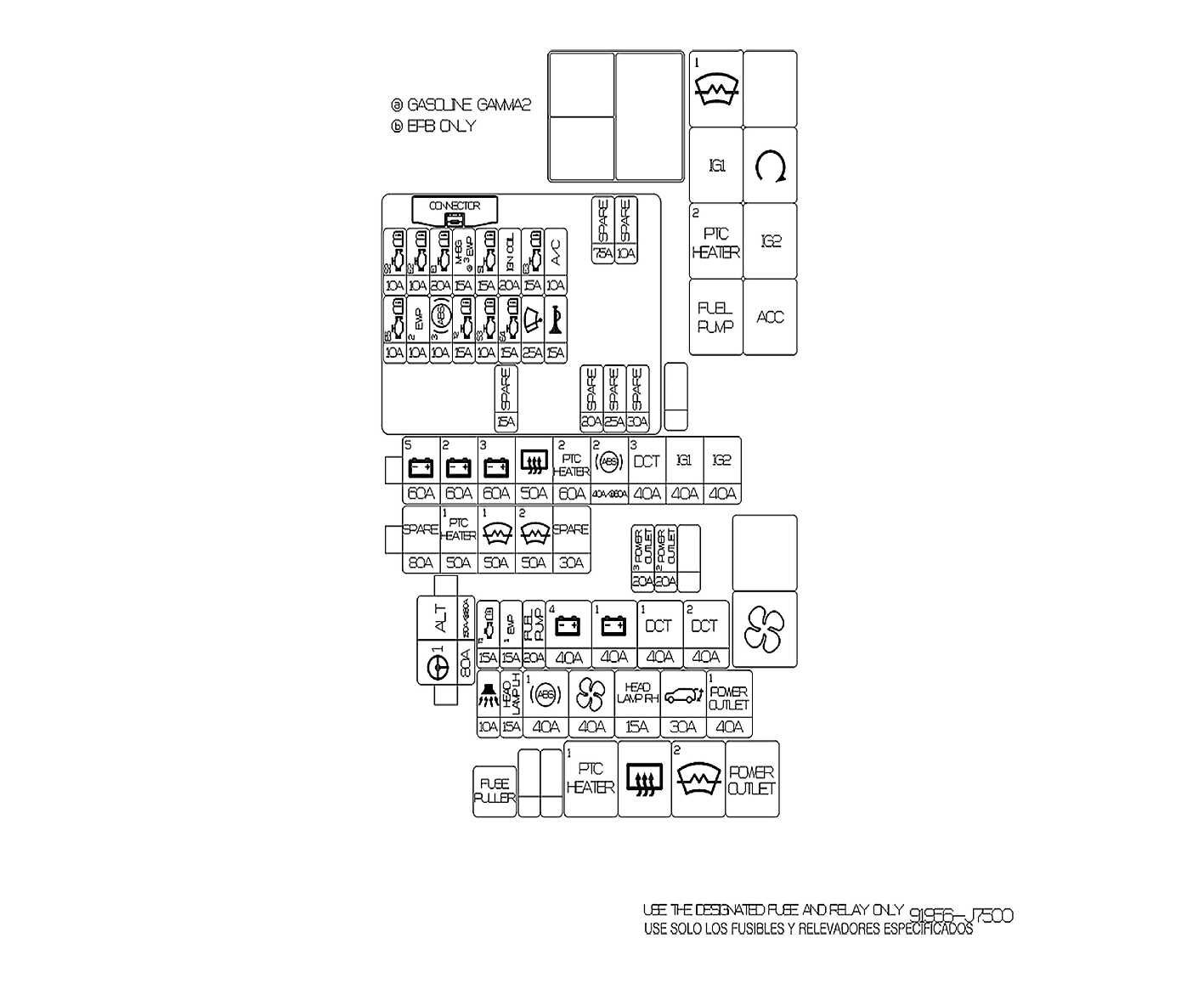

Motor kısmı sigortası paneli

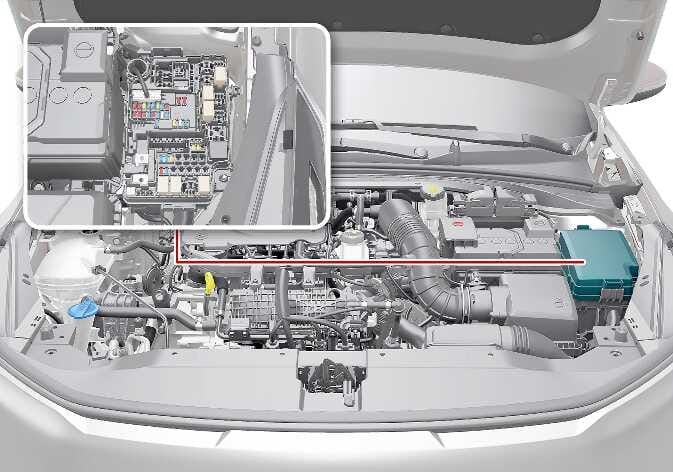

 P_CD27_D12_032_1_E |

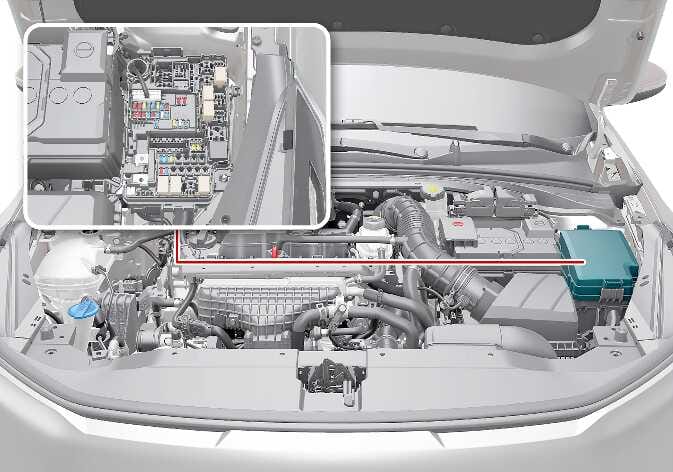

 P_CD27_D12_031_1_E |
|
Sigorta Adı |
Sigorta derecesi |
Devre Korumalı |
|---|---|---|
|
ABS 1 |
S/B 40A |
ESC (Elektronik Denge Kontrolü) |
|
BLOWER |
S/B 40A |
Üfleyici Rölesi |
|
B/A HORN |
MICRO 10A |
Hırsız Alarmı Korna Rölesi |
|
H/LAMP LH |
MICRO 15A |
Head Lamp LH |
|
H/LAMP RH |
S/B 15A |
Head Lamp RH |
|
PTGM |
S/B 30A |
Elektrikli Bagaj Kapağı |
|
P/OUTLET 1 |
S/B 40A |
Power Outlet Relay |
|
P/OUTLET 2 |
MICRO 20A |
Ön Konsol Anahtarı 1 |
|
P/OUTLET 3 |
MICRO 20A |
Arka Priz |
|
B+4 |
S/B 40A |
ICU (Entegre Merkezi Kontrol Ünitesi), Sigorta - Tavan Penceresi (1/2), Elektrikli Cam (Sol/Sağ), Bagaj Kapağı, AMP, Elektrikli Koltuk (Sürücü/Yolcu), Ön Koltuk Isıtma |
|
ALT FUSE |
150A(KAPPA) / 180A(GAMMA) |
Alternatör, Sigorta - ESC, Fan, Far (sol/sağ), PTG (Elektrikli Bagaj Kapağı), Elektrik Prizi 1 |
|
MDPS |
S/B 80A |
MDPS (Motor Tahrikli Hidrolik Direksiyon) |
|
B+5 |
MULTI 60A |
PCB Bloğu, Ana Röle, Sigorta - ECU3, ECU4, Klima, Silecek, Korna |
|
B+2 |
MULTI 60A |
ICU (Entegre Merkezi Kontrol Ünitesi) |
|
B+3 |
MULTI 60A |
ICU (Entegre Merkezi Kontrol Ünitesi) |
|
RR HTD |
MULTI 50A |
Arka Isıtmalı Röle |
|
PTC HEATER 2 |
MULTI 60A |
PTC Heater 2 Rölesi |
|
ABS 2 |
MULTI 60A / 40A |
ESC (Elektronik Denge Kontrolü) |
|
DCT 3 |
MULTI 40A |
Akıllı Vites Aktüatörü |
|
IGN 1 |
MULTI 40A |
Kontak Anahtarı, IBU ACC Rölesi, IBU IG1 Rölesi |
|
IGN 2 |
MULTI 40A |
Kontak Anahtarı, IBU IG2 Rölesi, START Rölesi |
|
SPARE |
MULTI 80A |
Kullanılmamıştır |
|
PTC HEATER 1 |
MULTI 50A |
PTC Heater 1 Rölesi |
|
FRT HTD 1 |
MULTI 50A |
Ön Isıtmalı 1 Röle |
|
FRT HTD 2 |
MULTI 50A |
Ön Isıtmalı 2 Röle |
|
SPARE |
MULTI 30A |
Kullanılmamıştır |
|
B+ 1 |
S/B 40A |
ICU (Entegre Merkezi Kontrol Ünitesi), Uzun Süreli Röle, Sigorta - Bellek, Çoklu Ortam, A/BAG2, Fren Anahtarı, Modül 1, IBU1, Ön Koltuk Isıtıcı, BMS (1/2), Kapı Kilidi |
|
DCT 1 |
S/B 40A |
DCT (Çift Kavramalı Şanzıman) |
|
DCT 2 |
S/B 40A |
DCT (Çift Kavramalı Şanzıman) |
|
TCU 1 |
MICRO 15A |
DCT (Çift Kavramalı Şanzıman) |
|
EWP 1 |
MICRO 15A |
EWP (Elektrikli Su Pompası) |
|
FUEL PUMP |
MICRO 20A |
Yakıt Pompası Rölesi |
|
IGN COIL - GSL |
MICRO 20A (PCB Bloğu) |
Ateşleme Bobini |
|
ECU 1 |
MICRO 20A (PCB Bloğu) |
ECU (Elektronik Kontrol Ünitesi) |
|
ECU 2 |
MICRO 10A (PCB Bloğu) |
ECU (Elektronik Kontrol Ünitesi) |
|
SENSOR 1 |
MICRO 15A (PCB Bloğu) |
O2 Sensörü Aşağı, O2 Sensörü Yukarı |
|
SENSOR 2 |
MICRO 10A (PCB Bloğu) |
OCV, VFS, Yağ Seviye Sensörü, Yağ Pompası, RCV, VOP, PCSV, Klima Kompresörü Rölesi |
|
SENSOR 3 |
MICRO 10A (PCB Bloğu) |
Yakıt Pompası Röle Bobini |
|
MHSG or EWP 3 |
MICRO 15A (PCB Bloğu) |
MHSG (Hafif Hibrit Marş Motoru ve Jeneratör) Sinyali, EWP (Elektrikli Su Pompası) |
|
ECU 3 |
MICRO 15A (PCB Bloğu) |
ECU (Elektronik Kontrol Ünitesi) |
|
ECU 4 |
MICRO 15A (PCB Bloğu) |
ECU (Elektronik Kontrol Ünitesi) |
|
A/CON COMP |
MICRO 10A (PCB Bloğu) |
A/C COMP |
|
WIPER |
MICRO 25A (PCB Bloğu) |
Silecek Motoru |
|
HORN |
MICRO 15A (PCB Bloğu) |
Korna (Yüksek/Düşük) |
|
ABS 3 |
MICRO 10A (PCB Bloğu) |
ESC (Elektronik Denge Kontrolü) |
|
ECU 5 |
MICRO 10A (PCB Bloğu) |
ECU (Elektronik Kontrol Ünitesi) |
|
TCU 2 |
MICRO 15A (PCB Bloğu) |
İnhibitör Anahtarı, DCT (Çift Debriyajlı Şanzıman) |
|
EWP 2 |
MICRO 10A (PCB Bloğu) |
EWP (Elektrikli Su Pompası) |

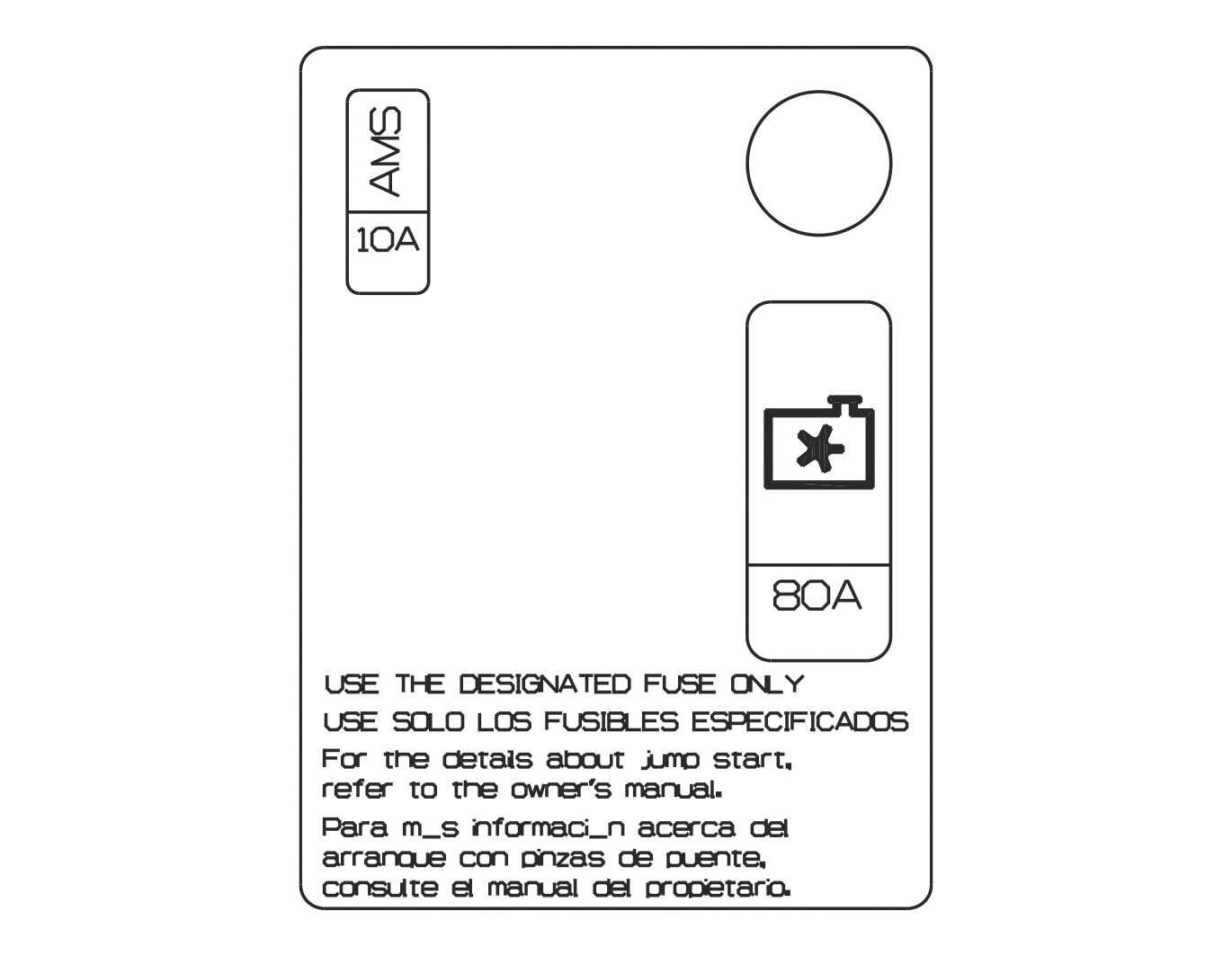

Motor bölmesi sigorta paneli (Akü kutup başı kapağı)
